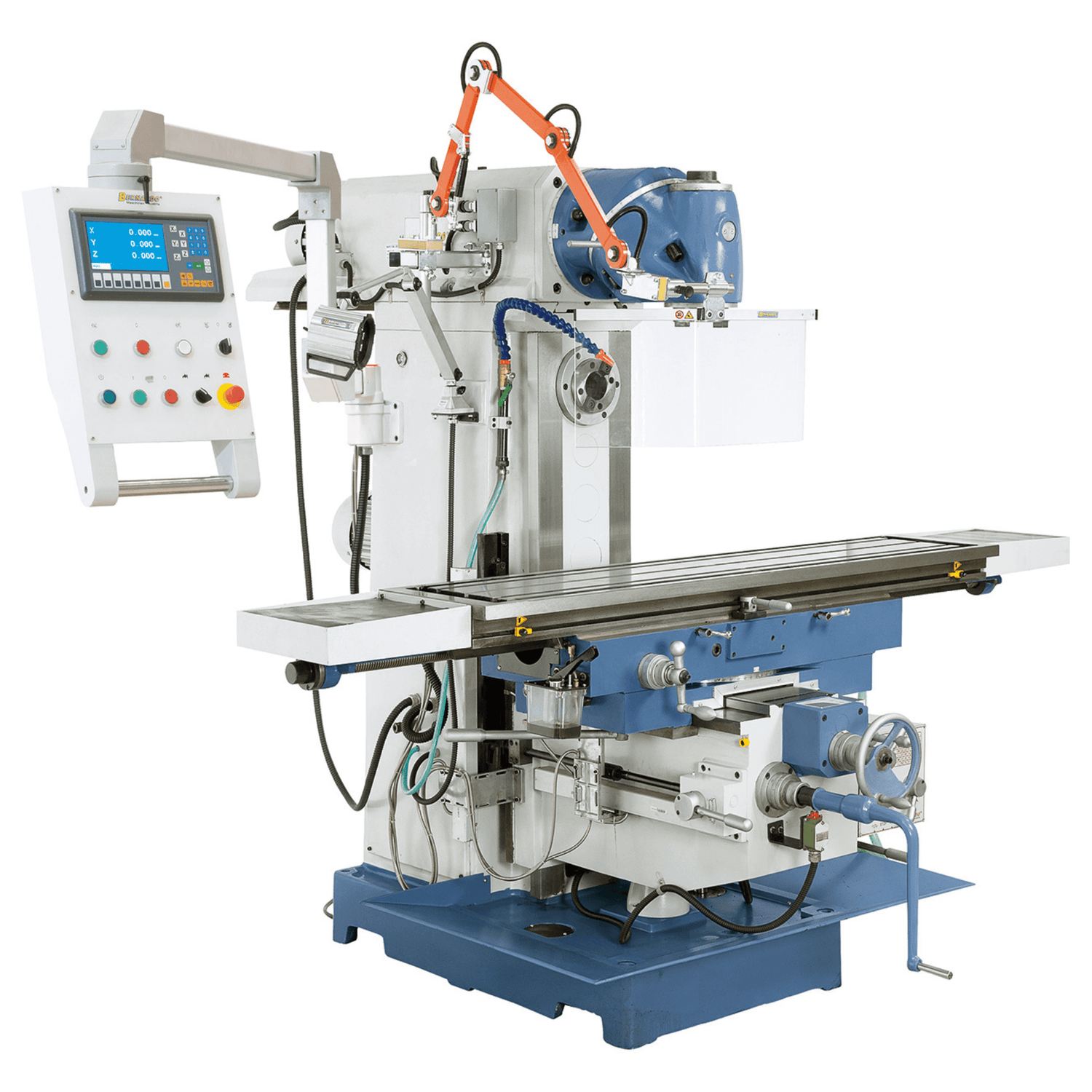

Fresadora universal Bernardo UWF 150 – top de gama, ISO 50, duplo bucha, mesa 1.650×360 mm, motores 4 kW, DRO 3 eixos
Fresadora universal Bernardo UWF 150 – top de gama, ISO 50, duplo bucha, mesa 1.650×360 mm, motores 4 kW, DRO 3 eixos está esgotado e será enviado assim que estiver de novo em estoque.
Iscriviti alla nostra newsletter
Ricevi gli ultimi aggiornamenti su tutte le nostre nuove collezioni, saldi, offerte e date di arrivo dei prodotti.
-
Descrizione
-
Sicurezza del prodotto
-
Recensioni
Descrizione

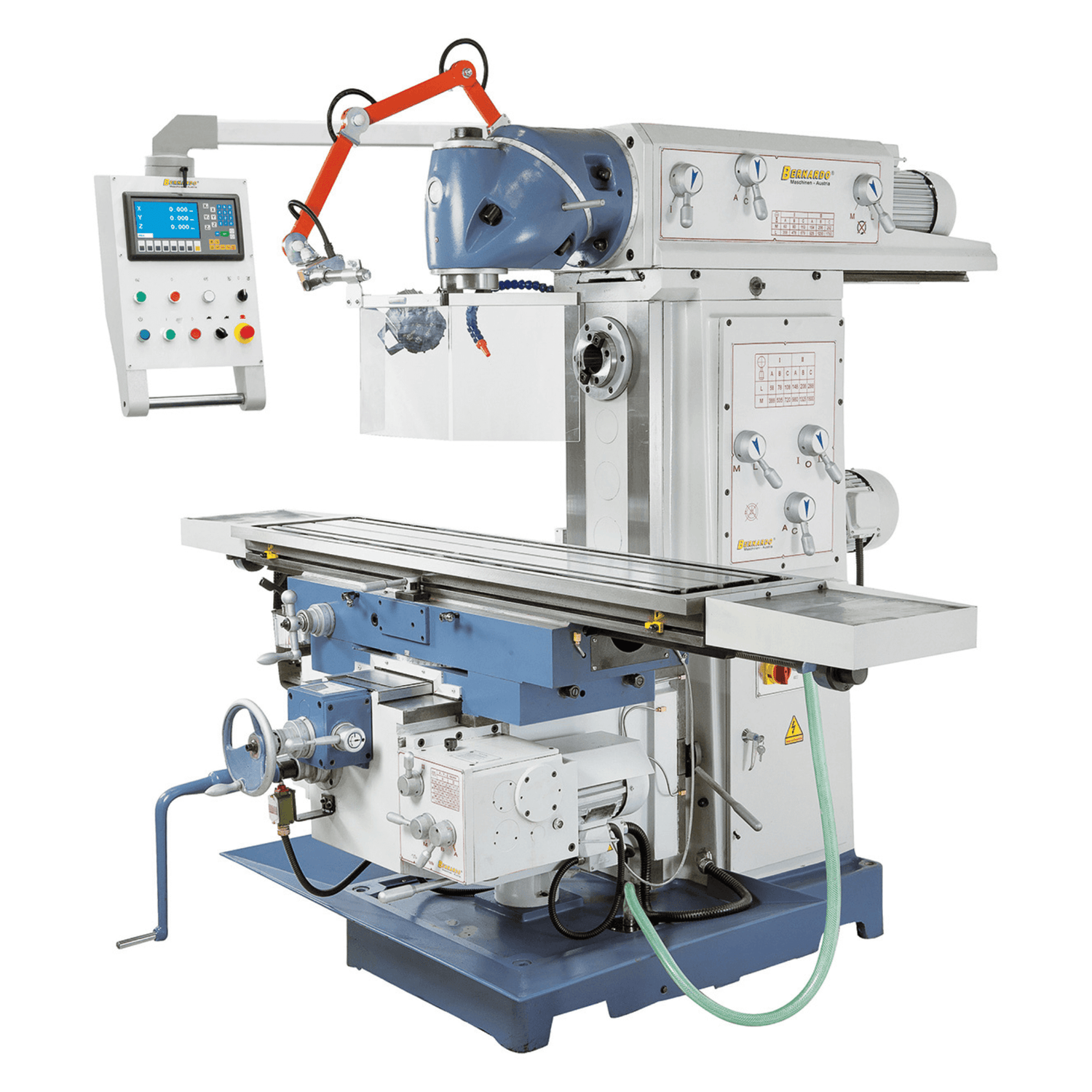

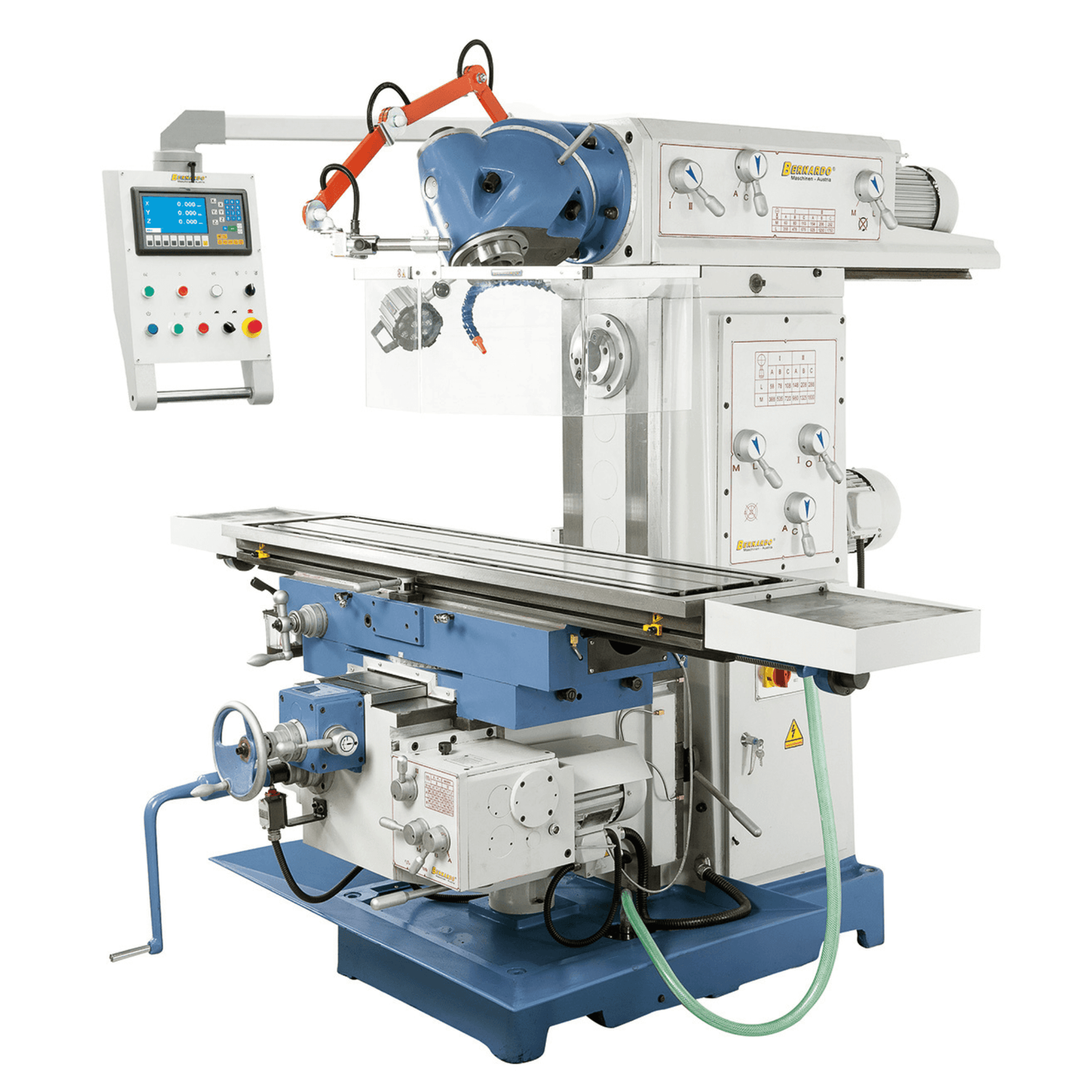

A fresadora universal Bernardo UWF 150 é o top de gama das fresadoras universais Bernardo. Oferece bucha vertical e horizontal ISO 50, velocidade vertical 12 stadi 60-1.750 rpm e horizontal 12 stadi 58-1.800 rpm, mesa 1.650×360 mm inclinável ±45° com ranhuras a T 14 mm, corse longitudinal 1.350 mm / transversal 290 mm / vertical 390 mm, 8 avanços automatici sobre todos os eixos, avanços rapidi 1.290/1.208/513 mm/min (X/Y/Z), motores 4 kW vertical + 4 kW horizontal, estrutura em ferro fundido massiccia, guias rettangolari sobre Y e Z, engrenagens temprati em bagno d'olio, painel comandos giratório. DRO ES-12 H 3 eixos incluído. Peso 2.250 kg. Produzida na Áustria, distribuída em Itália pela Krollit como distribuidor oficial Bernardo desde 2007.
- Buchas: Vertical e horizontal ISO 50
- Velocidade vertical: 12 stadi: 60 – 1.750 rpm
- Velocidade horizontal: 12 stadi: 58 – 1.800 rpm
- Mesa: 1.650 × 360 mm inclinável ±45°
- Corse (X / Y / Z): 1.350 / 290 / 390 mm
- Motores: 4 kW vertical + 4 kW horizontal
- Peso: ca. 2.250 kg
Quem usa a UWF 150 e para quê
A Bernardo UWF 150 é o top de gama das fresadoras universais Bernardo, dimensionada para oficinas industriais com produção profissional a alta precisão sobre peças grandes. Salto de fita em comparação com as UWF 90/95: encaixe bucha ISO 50 (vs ISO 50 - porta-ferramentas mais grandes e potenti), motores 4 kW (vs 2,2 kW), mesa 1.650×360 mm (a mais grande da família). L'attacco ISO 50 é característica industrial: porta ferramentas de dimensões maggiori (fresas até Ø 100-150 mm) com par trasmessa superior. OS motores 4 kW (além o duplo dos 2,2 kW das UWF inferiores) gestiscono trabalhos pesados sobre aços duros e ferramentas grandes sem compromessi. As guias rettangolari sobre Y e Z combinano rigidità sobre duas dos tre eixos mais sollecitati durante a fresagem. O painel comandos giratório é característica ergonómica: ou operador roda os comandos na posição mais comoda em base à trabalho. Os avanços automatici sobre todos e 3 os eixos (8 stadi) e os avanços rapidi 1.290/1.208/513 mm/min (X/Y/Z) ottimizzano os tempos de ciclo para produção de série. Nos oficinas dos clientes Krollit é escolha de oficinas mecânicas industriais com produção de precisão sobre peças grandes, carpintarias metálicas com trabalhos completas, e oficinas que exigem o máximo nível profissional Bernardo nas fresadoras universais.
OU seu lugar na gama Bernardo
A UWF 150 é o vertice da gama UWF Bernardo, l'unica com encaixe ISO 50. Sob de lei: UWF 95 N (mesa 1.600×360 mm, ISO 40, motores 2,2 kW, peso 2.200 kg) para produção profissional standard; UWF 110 (cabeça universal 360°, mesa 1.120×260 mm, ISO 40); UWF 90 V e UWF 90-1270 (mesa 1.270×280, ISO 40); UWF 80 E e UWF 80 E Vario (mesa 1.000×240, ISO 40). Diferença chave UWF 150 vs UWF 95 N: l'attacco ISO 50 (vs ISO 40) e os motores 4 kW (vs 2,2 kW). Para trabalhos industriais pesados sobre aços duros ou ferramentas grandes (além Ø 50 mm) a UWF 150 é dimensionada corretamente. Para produção standard sobre aços macias e ligas medie com ferramentas até Ø 50 mm a UWF 95 N é dimensionada corretamente com custo significativamente inferior. L'investimento em UWF 150 é giustificato para oficinas com necessidades de potência elevada, ferramentas ISO 50, e ciclos intensivos continuativi. Para oficinas que têm già parco ferramentas ISO 40, o passagem a ISO 50 exige aggiornamento ferramentas: pianificare de conseguenza.
Logística e apoio Krollit
Envio Bernardo em 5-9 dias úteis (7 dias para ou Sobre o de Itália). Com 2.250 kg exige gru de capacidade de carga adequada e pavimentazione industrial dimensionada. Dimensões 2.250 × 2.000 × 1.995 mm: verificar l'accesso ao oficina. Adaptadores ISO 50, fresas, acessórios e peças sobressalentes originais Bernardo disponíveis de armazém com envio 3-5 dias úteis. Apoio ao cliente em italiano disponível.
Para quem é a UWF 150
| Perfil | Compatibilidade | Motivo |
|---|---|---|
| Amador appassionato | Não indicado | Máquina industrial top de gama. Aplicação exclusivamente profissional. |
| Oficina industrial com produção pesado | Recomendado | Encaixe ISO 50, motores 4 kW para trabalhos sobre aços duros e ferramentas grandes. Guias rettangolari sobre Y e Z, estrutura 2.250 kg para estabilidade em ciclos intensivos continuativi. |
| Carpintaria metálica com trabalhos completas | Recomendado | Mesa 1.650×360 mm e curso X 1.350 mm gestiscono peças industriais grandes. Duplo bucha ISO 50 para fresagem vertical e horizontal a alta potência. |
Não indicado para: oficinas com parco ferramentas ISO 40 e budget conteúdo (a UWF 95 N é dimensionada corretamente com custo significativamente inferior); produção sobre peças entro mesa 1.270 mm (UWF 90 V ou 90-1270); oficinas sem pavimentazione industrial dimensionada ou sem linha trifásica 400V industrial; trabalhos que exigem cabeça universal 360° (UWF 110 com característica esclusiva).
Mesa
| Específica | Valor |
|---|---|
| Dimensões mesa | 1.650 × 360 mm |
| Dimensão ranhuras a T | 14 mm |
| Inclinação mesa | -45° / +45° |
Buchas
| Específica | Valor |
|---|---|
| Encaixe bucha horizontal | ISO 50 |
| Encaixe bucha vertical | ISO 50 |
| Velocidade bucha vertical | (12) 60 – 1.750 rpm |
| Velocidade bucha horizontal | (12) 58 – 1.800 rpm |
Corse e capacidade
| Específica | Valor |
|---|---|
| Curso longitudinal (X) | 1.350 mm |
| Curso transversal (Y) | 290 mm |
| Curso vertical (Z) | 390 mm |
| Distância bucha – mesa | 160 – 550 mm |
| Distância bucha – coluna | 230 – 900 mm |

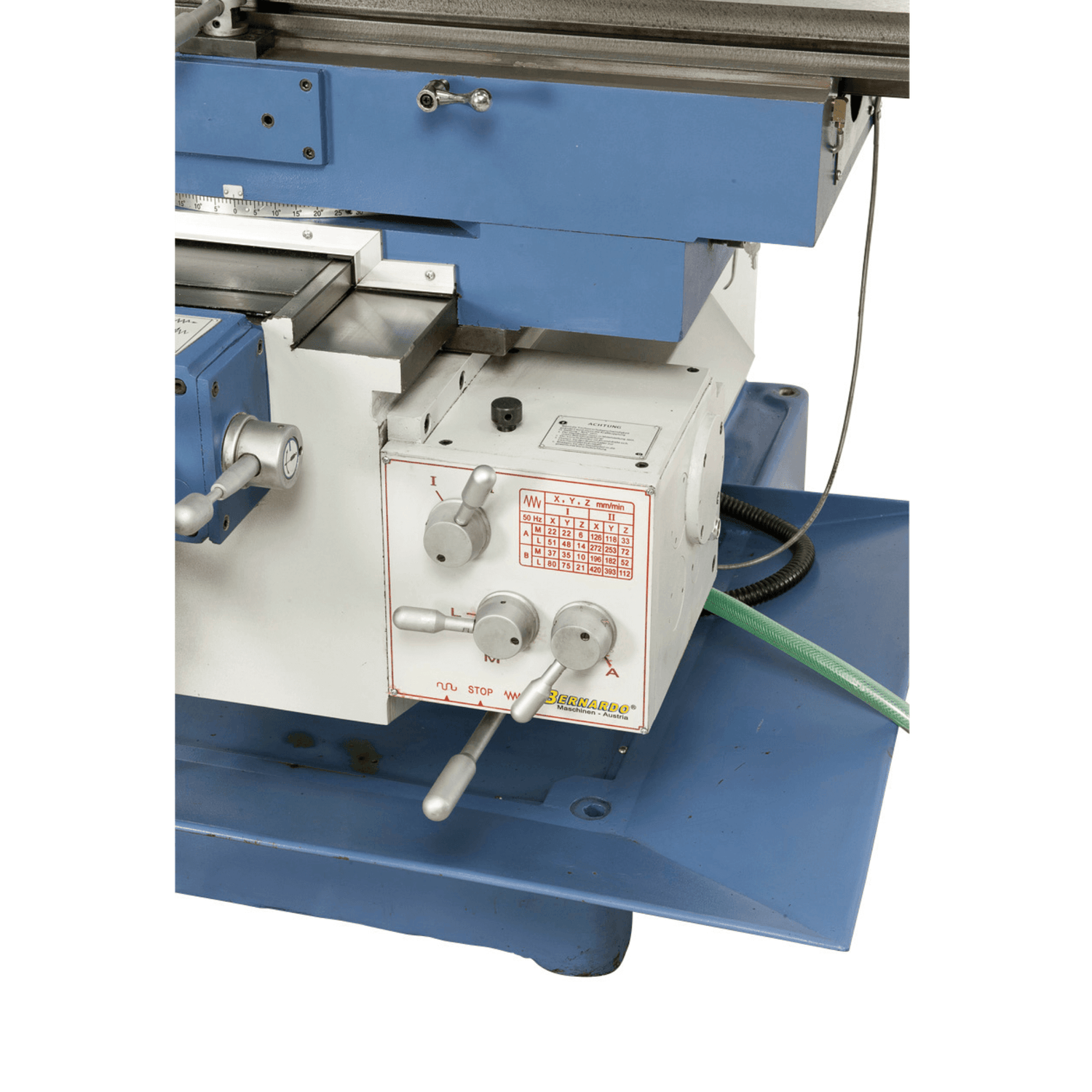

Avanços
| Específica | Valor |
|---|---|
| Avanços longitudinali / trasversali | (8) 22-420 / 22-393 mm/min |
| Avanços verticais | (8) 10 – 168 mm/min |
| Avanços rapidi (X/Y/Z) | 1.290 / 1.208 / 513 mm/min |
Motor e alimentação
| Específica | Valor |
|---|---|
| Potência motor horizontal | 4,0 kW |
| Potência motor vertical | 4,0 kW |
| Alimentação | 400V – 50Hz – trifásica |
Características costruttive
| Específica | Valor |
|---|---|
| Estrutura | Ferro fundido massiccia |
| Guias | Rettangolari sobre Y e Z |
| Engrenagens | Temprati em bagno d'olio |
| Painel comandos | Giratório |
DRO incluído
| Específica | Valor |
|---|---|
| Visualizador | ES-12 H 3 eixos com display LCD |
Dimensões e peso
| Específica | Valor |
|---|---|
| Dimensões máquina (L × P × H) | 2.250 × 2.000 × 1.995 mm |
| Peso | ca. 2.250 kg |
Conformidade
| Específica | Valor |
|---|---|
| Marcação | CE |
| Diretiva | Máquinas 2006/42/CE |
Equipamento standard
- Fresadora universal Bernardo UWF 150
- Visualizador digital a 3 eixos ES-12 H com display LCD
- Tirante M 24
- Lâmpada a LED para máquina
- Dispositivo de arrefecimento com tanque e bomba
- Controcuscinetto horizontal
- Dispositivo de proteção universal
- Tabuleiro raccogli aparas e liquidi
- Conjunto de ferramentas para uso e manutenção
- Avanço automático sobre os eixos X, Y e Z
- Veio longo de fresagem ISO 50/27 mm e ISO 50/32 mm
- Portafrese cónico ISO 50/32 mm
- Lubrificação centralizzata para X, Y e Z
Perguntas frequentes
Qual é a diferença chave entre ISO 50 e ISO 40?
L'ISO 50 tem cone de dimensões maggiori (Ø nominal 69 mm vs 44 mm dell'ISO 40), tirante M24 (vs M16). Trasmette par significativamente superior: os ferramentas ISO 50 são dimensionati para trabalhos industriais pesados.
Para trabalhos standard com ferramentas até Ø 50 mm l'ISO 40 é suficiente. Para ferramentas grandes (Ø 80-150 mm) ou trabalhos pesados sobre aços duros l'ISO 50 é dimensionado corretamente. L'attacco ISO 50 é característica das fresadoras industriais profissionais; nas UWF Bernardo apenas a 150 o oferece.
OS motores 4+4 kW exigem dimensionamento elétrico especial?
Sim. Apenas um bucha é em funzione à volta (4 kW), mas em spunto exige picchi que exigem contatore industrial dimensionado. Para oficinas sem linha industrial de potência adequada verificar com o fornitore elétrico.
O motor 4 kW em spunto pode raggiungere picchi de 6-8 kW: contatori industriais de 10-15 kW são raccomandati. Para oficinas com outras máquinas em funzione simultaneamente o dimensionamento total é importante. A UWF 150 é dimensionada para oficinas industriais com linha elétrica adequada.
As guias rettangolari sobre Y e Z (e não X) como se comportano?
As guias rettangolari sobre Y e Z forniscono máxima rigidità sobre os duas eixos mais sollecitati durante a fresagem (avanço e profundidade). L'asse X (movimento longitudinal de peça) é meno sollecitato e mantém guias standard adeguate.
A escolha progettuale ottimizza o relação rigidità/custo: guias rettangolari sobre todos e 3 os eixos sarebbe mais costoso sem vantagens proporzionali. Sobre os duas eixos mais critici (Y transversal, Z vertical) as guias rettangolari mantengono precisão sob carga também com ferramentas grandes e peças pesados.

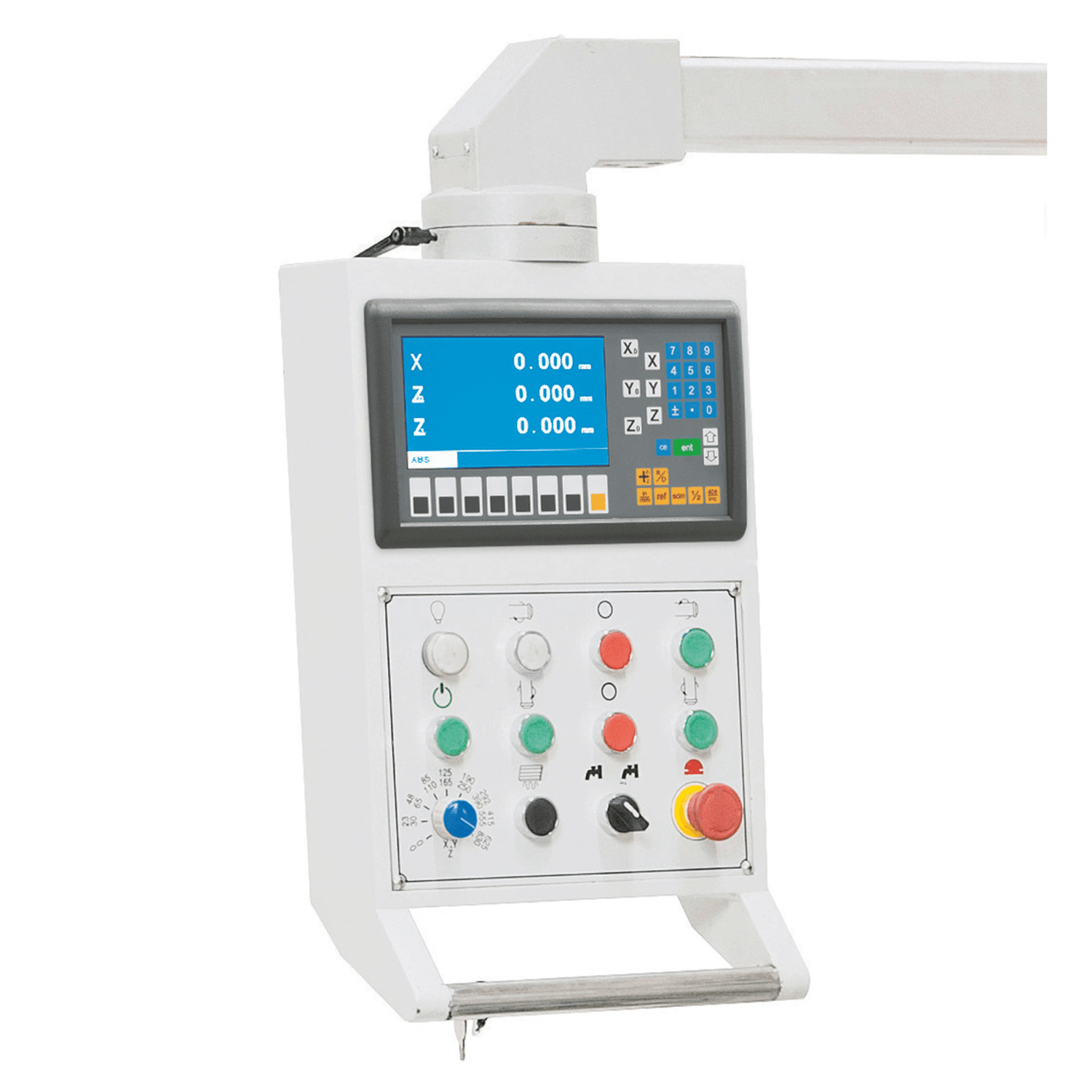

O painel comandos giratório é davvero útil?
Sim. Permite all'operatore de posicionar os comandos na zona mais ergonómica em base à posição de trabalho: davanti à máquina para operações standard, lateralmente para trabalhos sobre peças grandes ou angulares.
Sobre fresadoras tradizionali com comandos fissi, ou operador deve adattarsi à posição dos comandos. Para trabalhos prolungate esta não-ergonomia produce affaticamento. O painel giratório é característica das fresadoras industriais de alta gama; nas UWF Bernardo é esclusivo da 150.
Qual tipo de trabalhos giustifica l'investimento em UWF 150?
Trabalhos industriais sobre peças grandes e pesados (bases meccanici, stampi industriais, componentes máquina); fresagem sobre aços duros com ferramentas grandes; produção de série com ciclos intensivos; tolerâncias de precisão sobre peças voluminosi.
Para oficinas generaliste artesanais a UWF 95 N (ISO 40, 2,2 kW) ou as UWF 90 são dimensionate corretamente com custo significativamente inferior. Para oficinas industriais com produção de precisão regular sobre peças pesados a UWF 150 ripaga a diferença com maior produttività e tolerâncias mais strette.
