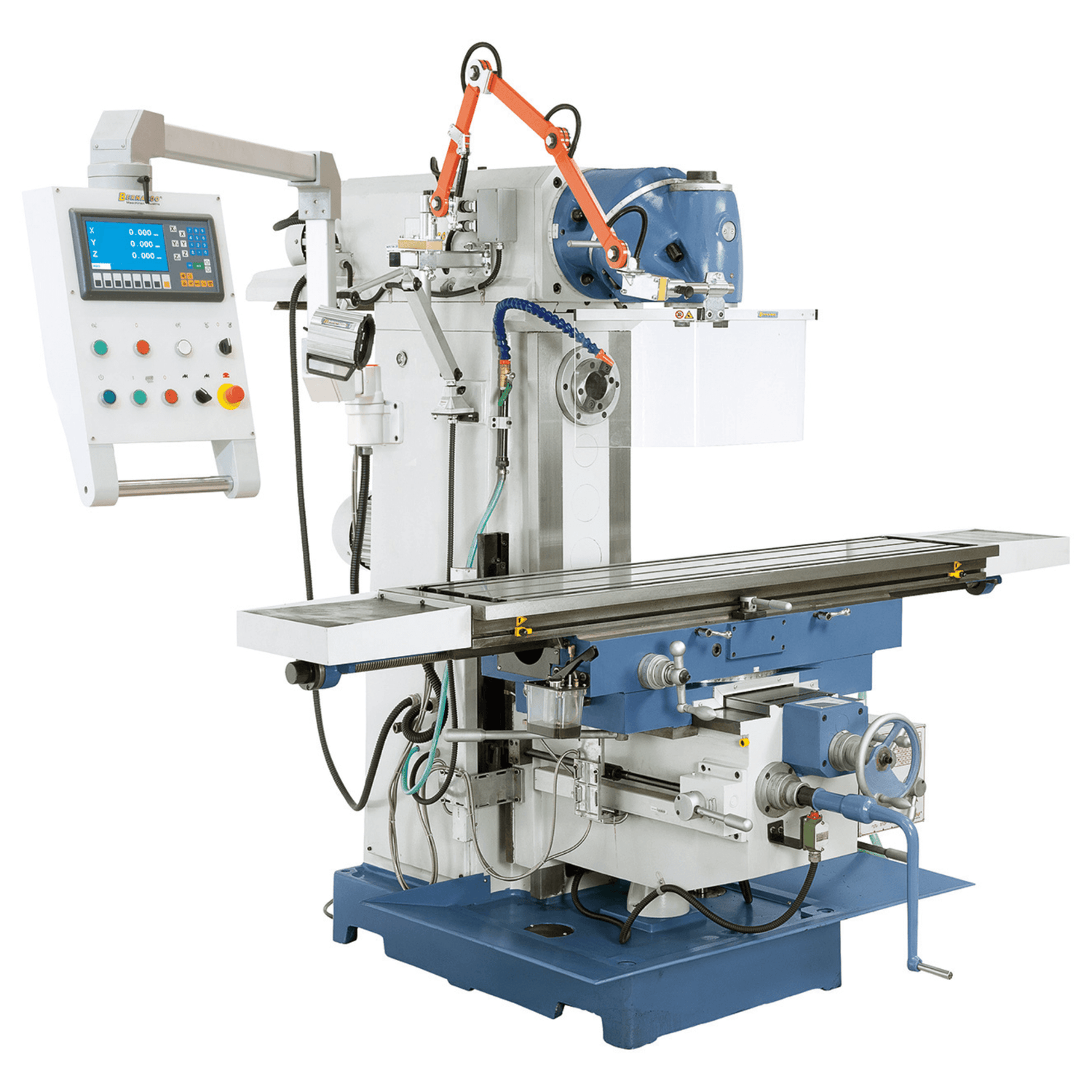

A fresadora universal Bernardo UWF 150 é o modelo topo de linha da gama de fresadoras universais Bernardo. Oferece um fuso vertical e horizontal ISO 50, 12 velocidades verticais de 60 a 1.750 rpm e 12 velocidades horizontais de 58 a 1.800 rpm, uma mesa de 1.650 x 360 mm inclinável ±45° com ranhuras em T de 14 mm, cursos de 1.350 mm longitudinal / 290 mm transversal / 390 mm vertical, 8 avanços automáticos em todos os eixos, avanços rápidos de 1.290/1.208/513 mm/min (X/Y/Z), motores de 4 kW vertical + 4 kW horizontal, estrutura robusta em ferro fundido, guias retangulares em Y e Z, engrenagens temperadas em banho de óleo e um painel de controle giratório. Inclui DRO ES-12 H de 3 eixos. Peso: 2.250 kg. Fabricado na Áustria, distribuído na Itália pela Krollit como distribuidor oficial da Bernardo desde 2007.
-
Fusos: Vertical e horizontal ISO 50
-
Velocidade vertical: 12 estágios: 60 – 1.750 rpm
-
Velocidade horizontal: 12 estágios: 58 – 1.800 rpm
-
Mesa: 1.650 × 360 mm inclinável ±45°
-
Curso (X / Y / Z): 1.350 / 290 / 390 mm
-
Motores: 4 kW vertical + 4 kW horizontal
-
Peso: aprox. 2.250 kg
Quem usa a UWF 150 e para quê?
A Bernardo UWF 150 é a fresadora universal topo de linha da Bernardo, projetada para oficinas industriais com produção profissional de alta precisão de peças grandes. Um passo à frente da UWF 90/95: montagem do fuso ISO 50 (em vez de ISO 50 - porta-ferramentas maiores e mais potentes), motores de 4 kW (em vez de 2,2 kW) e uma mesa de 1.650 x 360 mm (a maior da família). A montagem ISO 50 é um recurso industrial: acomoda porta-ferramentas maiores (fresas de até Ø 100-150 mm) com maior torque transmitido. Os motores de 4 kW (mais que o dobro dos 2,2 kW das fresadoras universais menores) lidam com usinagem pesada em aços duros e ferramentas grandes sem comprometer o desempenho. As guias retangulares dos eixos Y e Z combinam rigidez em dois dos três eixos mais exigidos durante a fresagem. O painel de controle giratório é um recurso ergonômico: o operador gira os controles para a posição mais confortável, dependendo da operação de usinagem. Os avanços automáticos nos três eixos (8 estágios) e os avanços rápidos de 1.290/1.208/513 mm/min (X/Y/Z) otimizam os tempos de ciclo para produção em série. Nas oficinas dos clientes, a Krollit é a escolha de empresas de usinagem industrial com produção de precisão de peças grandes, oficinas de fabricação de metal com usinagem completa e oficinas que exigem o mais alto nível de profissionalismo em fresadoras universais Bernardo.
Sua posição na linha Bernardo
A UWF 150 é o modelo topo de linha da gama UWF da Bernardo, sendo a única com montagem ISO 50. Abaixo dela: a UWF 95 N (mesa de 1.600 x 360 mm, ISO 40, motores de 2,2 kW, peso de 2.200 kg) para produção profissional padrão; a UWF 110 (cabeçote universal de 360°, mesa de 1.120 x 260 mm, ISO 40); a UWF 90 V e a UWF 90-1270 (mesa de 1.270 x 280 mm, ISO 40); a UWF 80 E e a UWF 80 E Vario (mesa de 1.000 x 240 mm, ISO 40). Principais diferenças entre a UWF 150 e a UWF 95 N: o porta-ferramentas ISO 50 (em vez de ISO 40) e os motores de 4 kW (em vez de 2,2 kW). Para usinagem industrial pesada em aços duros ou ferramentas grandes (acima de Ø 50 mm), a UWF 150 é a escolha certa. Para produção padrão em aços macios e ligas médias com ferramentas de até Ø 50 mm, a UWF 95 N é a escolha certa com um custo significativamente menor. O investimento na UWF 150 se justifica para oficinas com alta demanda de potência, ferramentas ISO 50 e ciclos intensivos contínuos. Para oficinas que já utilizam ferramentas ISO 40, a atualização para ISO 50 requer uma atualização das ferramentas: planeje-se adequadamente.
Logística e Suporte da Krollit
A Bernardo entrega em 5 a 9 dias úteis (7 dias no Sul). Com capacidade de carga de 2.250 kg, requer um guindaste com capacidade adequada e piso industrial apropriado. Dimensões: 2.250 × 2.000 × 1.995 mm: verifique o acesso à oficina. Adaptadores ISO 50, cortadores, acessórios e peças de reposição originais Bernardo estão disponíveis em estoque e são enviados em 3 a 5 dias úteis. Suporte ao cliente na Itália disponível.
Para quem é a UWF 150?
| Perfil |
Compatibilidade |
Motivo |
| Hobbista apaixonado |
Não é adequada |
Máquina industrial de ponta. Uso profissional apenas.
Oficina industrial com produção pesada.
Conexão ISO 50, motores de 4 kW para trabalhar com aços duros e ferramentas grandes. Guias retangulares em Y e Z, estrutura de 2.250 kg para estabilidade em ciclos intensivos contínuos.
Fabricação de metal com usinagem completa.
Mesa de 1.650 x 360 mm e curso em X de 1.350 mm permitem a usinagem de peças industriais grandes. Dois fusos ISO 50 para fresamento vertical e horizontal de alta potência.
Conexão ISO 50, motores de 4 kW para trabalhar com aços duros e ferramentas grandes. Guias retangulares em Y e Z, estrutura de 2.250 kg para estabilidade em ciclos intensivos contínuos.
Fabricação de metal com usinagem completa. Mesa de 1.650 x 360 mm e curso em X de 1.350 mm para peças industriais grandes. Dois fusos ISO 50 para fresamento vertical e horizontal de alta potência. |
Não é adequado para: oficinas com ferramentas ISO 40 e orçamento limitado (o UWF 95 N tem o tamanho adequado a um custo significativamente menor); produção de peças em uma mesa de 1.270 mm (UWF 90 V ou 90-1270); oficinas sem piso industrial com dimensões adequadas ou sem uma linha de energia industrial trifásica de 400 V; operações de usinagem que exigem uma cabeça universal de 360° (UWF 110 com recurso exclusivo).
Tabela
| Especificações |
Valor |
| Dimensões da mesa |
1.650 × 360 mm |
| Dimensões da ranhura em T |
14 mm |
| Inclinação da mesa |
-45° / +45° |
Eixos
| Especificações |
Valor |
| Eixo horizontal Montagem |
ISO 50 |
| Montagem do fuso vertical |
ISO 50 |
| Velocidade do fuso vertical |
(12) 60 – 1.750 rpm |
| Velocidade do fuso horizontal |
(12) 58 – 1.800 rpm |
Cursos e capacidades
| Especificação |
Valor |
| Curso longitudinal (X) |
1.350 mm |
| Curso transversal (Y) |
290 mm |
| Curso vertical (Z) |
390 mm |
| Distância entre o eixo e a mesa |
160 – 550 mm |
| Distância entre o eixo e a coluna |
230 – 900 mm |
Avanços
| Especificar |
Valor |
| Avanços longitudinais/transversais |
(8) 22-420 / 22-393 mm/min |
| Avanços verticais |
(8) 10 – 168 mm/min |
| Avanços rápidos (X/Y/Z) |
1.290 / 1.208 / 513 mm/min |
Motor e Fonte de Alimentação
| Especificações |
Valor |
| Potência do Motor Horizontal |
4,0 kW |
| Potência do Motor Vertical |
4,0 kW |
| Fonte de Alimentação |
400V – 50Hz – trifásico |
Características Construção
| Especificação |
Valor |
| Estrutura |
Ferro fundido maciço |
| Guias |
Retangulares em Y e Z |
| Engrenagem |
Endurecida em banho de óleo |
| Painel de controle |
Rotativo |
DRO incluído
| Especificar |
Valor |
| Visualizador |
ES-12 H 3 eixos com display LCD |
Dimensões e peso
| Especificar |
Valor |
| Dimensões da máquina (C × L × A) |
2.250 × 2.000 × 1.995 mm |
| Peso |
aprox. 2.250 kg |
Conformidade
| Especificação |
Valor |
| Marcação |
CE |
| Diretiva |
Diretiva de Máquinas 2006/42/CE |
Equipamento Padrão
- Fresadora Universal Bernardo UWF 150
- Leitor Digital de 3 Eixos ES-12 H com Display LCD
- Barra de Ligação M 24
- Luz de Trabalho LED Máquina
- Dispositivo de refrigeração com tanque e bomba
- Contra-rolamento horizontal
- Dispositivo de proteção universal
- Bandeja de coleta de cavacos e líquidos
- Conjunto de ferramentas para uso e manutenção
- Avanço automático nos eixos X, Y e Z
- Eixo de fresagem longo ISO 50/27 mm e ISO 50/32 mm
- Porta-fresa cônico ISO 50/32 mm
- Lubrificação centralizada para X, Y e Z
Perguntas frequentes
Qual é a principal diferença entre ISO 50 e ISO 40?
O ISO 50 possui um cone maior (diâmetro nominal de 69 mm vs. 44 mm do ISO 40) 40), barra de tração M24 (em vez de M16). Transmite um torque significativamente maior: as ferramentas ISO 50 são projetadas para usinagem industrial pesada.
Para usinagem padrão com ferramentas de até Ø 50 mm, a ISO 40 é suficiente. Para ferramentas grandes (Ø 80-150 mm) ou usinagem pesada em aços duros, a ISO 50 é o tamanho certo. A haste ISO 50 é um recurso de fresadoras industriais profissionais; somente a Bernardo UWF 150 a oferece.
Os motores de 4+4 kW exigem dimensionamento elétrico especial?
Sim. Apenas um fuso opera por vez (4 kW), mas requer picos na partida que exigem um medidor industrial dimensionado corretamente. Para oficinas sem energia industrial adequada, consulte seu fornecedor de energia elétrica.
O motor de 4 kW pode atingir picos de 6 a 8 kW em potência máxima; Recomenda-se o uso de medidores industriais de 10 a 15 kW. Para oficinas com outras máquinas operando simultaneamente, o dimensionamento geral é importante. A UWF 150 foi dimensionada para oficinas industriais com potência adequada.
Como se comportam as guias retangulares nos eixos Y e Z (e não no X)?
As guias retangulares nos eixos Y e Z proporcionam máxima rigidez nos dois eixos mais exigidos durante a fresagem (avanço e profundidade). O eixo X (movimento longitudinal da peça) é menos exigido e mantém guias padrão adequadas.
Essa escolha de projeto otimiza a relação rigidez/custo: guias retangulares nos três eixos seriam mais caras sem oferecer vantagens proporcionais. Nos dois eixos mais críticos (Y transversal, Z vertical), as guias retangulares mantêm a precisão sob carga, mesmo com ferramentas grandes e peças pesadas.
O painel de controle giratório é realmente útil?
Sim. Permite ao operador posicionar os controles na área mais ergonômica, com base em sua posição de trabalho: em frente à máquina para operações padrão, na lateral para usinagem de peças grandes ou angulares.
Em fresadoras tradicionais com controles fixos, o operador precisa se adaptar à posição dos controles. Essa falta de ergonomia leva à fadiga durante usinagem prolongada. O painel giratório é um recurso de fresadoras industriais de alta gama; na Bernardo UWF 150, é exclusivo da UWF 150.
Que tipo de operações de usinagem justificam o investimento na UWF 150?
Usinagem industrial de peças grandes e pesadas (bases mecânicas, moldes industriais, componentes de máquinas); Fresamento em aços duros com ferramentas grandes; produção em série com ciclos intensivos; Tolerâncias de precisão em peças volumosas.
Para oficinas em geral, o UWF 95 N (ISO 40, 2,2 kW) ou o UWF 90 têm o tamanho ideal a um custo significativamente menor. Para oficinas industriais com produção regular de precisão em peças pesadas, o UWF 150 compensa a diferença com maior produtividade e tolerâncias mais rigorosas.
