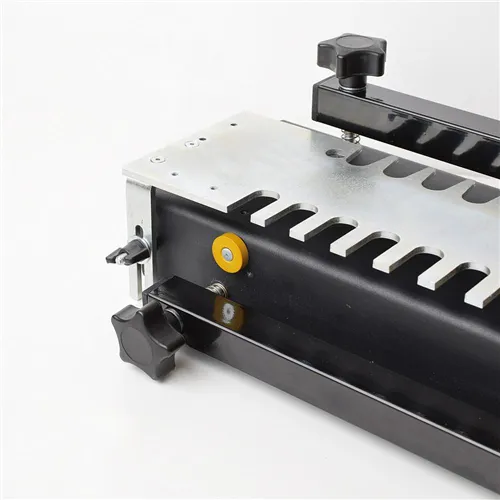

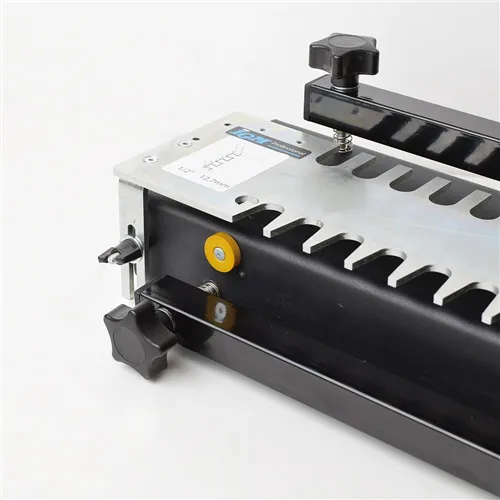

O gabarito IGM FD3170 é um gabarito opcional de aço para fazer encaixes de cauda de andorinha passantes de 12,7 mm (0,50 pol.) nos gabaritos IGM FD300 e FD600. O gabarito é reversível: um lado é moldado para o encaixe de cauda de andorinha, o outro para o corte cônico. A confecção do encaixe de cauda de andorinha requer duas fresas separadas e duas buchas de cópia. Inclui uma bucha de cópia de 11,1 mm e batentes amarelos; uma segunda bucha de 15,8 x 4 mm também está incluída. As duas fresas não estão incluídas. Distribuído na Itália pela Krollit, distribuidora oficial da IGM desde 2007.
- Tipo de junta: rabo de andorinha passante de 12,7 mm
- Compatível com: gabaritos IGM FD300 e FD600
- Gabarito reversível: Lado A para ranhura em rabo de andorinha, lado B para corte cônico
- Material do gabarito: aço
- Bucha copiadora 1 incluída: 11,1 mm
- Bucha copiadora 2 incluída: D15,8 x 4 mm
- Batentes de posicionamento: incluídos (amarelos)
- Fresa 1 necessária (não incluída): IGM M100-08081 HW D8 x 25 mm, haste de 8 mm
- Fresa 2 necessária (não incluída): IGM M118-12981 Encaixe de cauda de andorinha HW D12,7 x 20,6 mm, 8°, haste de 8 mm
Para quem é o FD3170?
| Perfil |
Compatibilidade |
Padrão |
| Proprietário de gabarito IGM FD300 ou FD600 |
Adequado |
Adiciona um encaixe de cauda de andorinha a um gabarito existente — a junta ideal para móveis e armários de madeira maciça |
| Marceneiro que fabrica móveis, caixas de joias e recipientes decorativos |
Adequado |

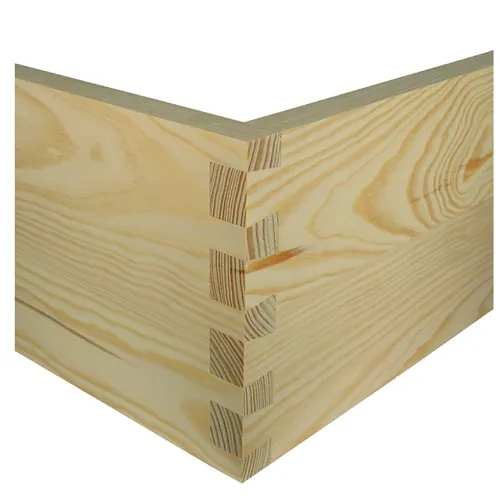

O encaixe passante A junta de cauda de andorinha é visível em ambos os lados da peça e é um elemento decorativo, além de estrutural. |
| Para quem não possui o gabarito FD300 ou FD600. |
Não é adequado. |
O FD3170 é um gabarito opcional — ele requer o gabarito FD300 ou FD600 como base. |
Não é adequado para: Para gavetas onde a junta deve ficar oculta, use o gabarito de cauda de andorinha semi-oculto incluído com o gabarito FD300. A cauda de andorinha passante é visível em ambos os lados e deve ser escolhida com cuidado como elemento estético.

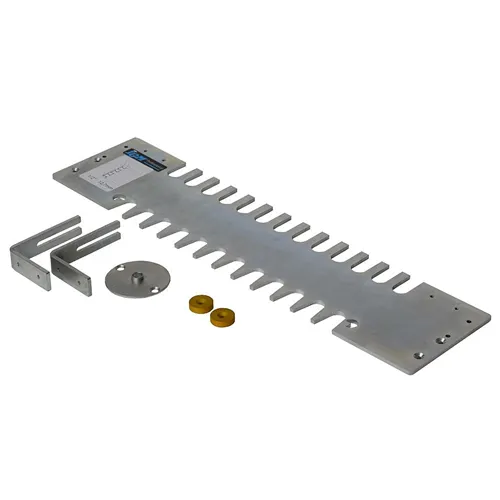

Equipamento padrão
- Gabarito reversível de aço para encaixe em cauda de andorinha passante de 12,7 mm
- Bucha guia de 11,1 mm
- Bucha guia D15,8 x 4 mm
- Batentes de posicionamento amarelos
Fresas necessárias (não incluídas)
- IGM M100-08081 HW D8 x 25 mm, haste de 8 mm — para ranhura reta
- IGM M118-12981 HW cauda de andorinha D12,7 x 20,6 mm, ângulo de 8°, haste de 8 mm — para corte cônico
Especificações técnicas
| Junta Tipo |
Rabo de andorinha passante de 12,7 mm |
| Compatibilidade |
Gabarito IGM FD300 e FD600 |
| Formato |
Reversível, aço |
| Bucha incluída: 1 |
11,1 mm |
| Bucha incluída: 2 |
D15,8 x 4 mm |
| Batentes incluídos |
Sim (amarelo) |
| Fresa: 1 necessária |
IGM M100-08081 HW D8 x 25 mm, haste de 8 mm |
| Fresa 2 necessária |
IGM M118-12981 HW cauda de andorinha D12,7 x 20,6 mm, 8°, haste de 8 mm |
Perguntas Frequentes
O que é uma cauda de andorinha passante e como ela difere de uma cauda de andorinha semi-oculta?
Uma cauda de andorinha passante é uma junta onde a junção é visível em ambos os lados da peça. Ela é usada em móveis, caixas e recipientes decorativos onde a junção faz parte do design. A cauda de andorinha semi-oculta, incluída no gabarito FD300, é invisível pela frente e é a escolha padrão para gavetas. As duas juntas requerem gabaritos e fresas diferentes.
Por que são necessárias duas fresas diferentes para a FD3170?
A junta de cauda de andorinha passante requer dois cortes separados: o primeiro corta o sulco reto com a fresa de topo M100-08081 D8 mm, o segundo corta o perfil cônico da cauda de andorinha com a fresa M118-12981 D12,7 mm 8°. O gabarito da FD3170 é reversível para realizar ambos os cortes na mesma ferramenta, trocando o lado do gabarito, a fresa e a bucha entre as passagens.
As duas buchas estão incluídas com a FD3170?
Sim. A FD3170 inclui as duas buchas necessárias: a bucha de 11,1 mm para a passagem com a fresa reta e a bucha D15,8 x 4 mm para a passagem com a fresa de cauda de andorinha. Quem já possui o gabarito FD300 já tem a bucha de 15,8 mm inclusa — o FD3170 a inclui para completar o conjunto.
O FD3170 funciona tanto com o FD300 quanto com o FD600?
Sim, o gabarito FD3170 é compatível com os gabaritos IGM FD300 (305 mm) e FD600. Ele é montado na estrutura existente sem modificações.
Posso combinar o FD3170 com outros gabaritos opcionais no mesmo gabarito FD300?
Sim. Os gabaritos opcionais da IGM para o FD300 são intercambiáveis: FD3080 para juntas de encaixe de 8 mm, FD3130 para juntas de encaixe de 12,7 mm e FD3170 para encaixes de cauda de andorinha passantes de 12,7 mm. Cada gabarito pode ser montado e desmontado rapidamente na mesma estrutura de aço do dispositivo de fixação. Entre em contato com a Krollit para verificar a disponibilidade e os preços de todos os gabaritos compatíveis.
