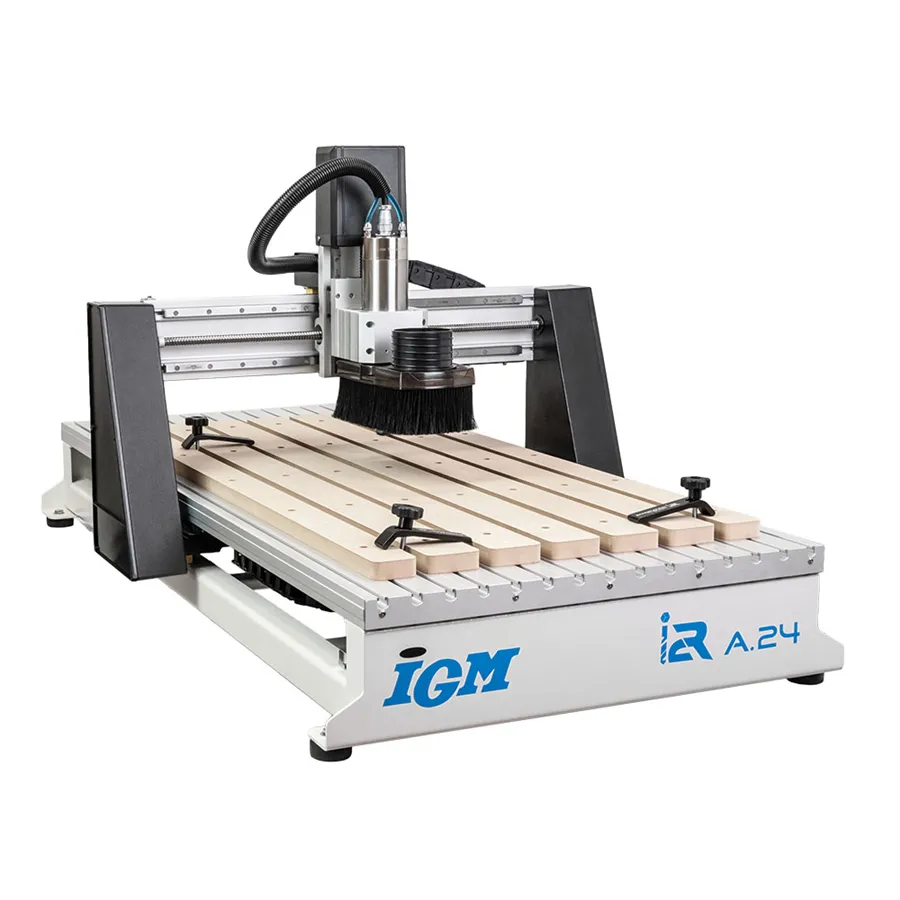

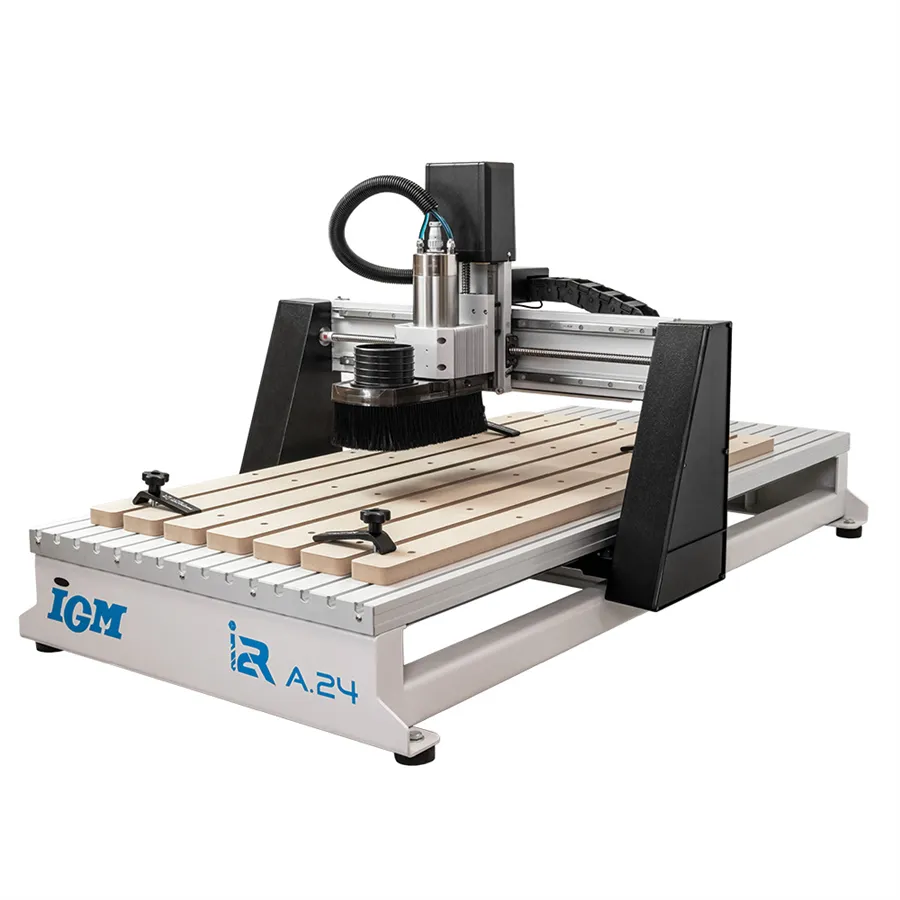

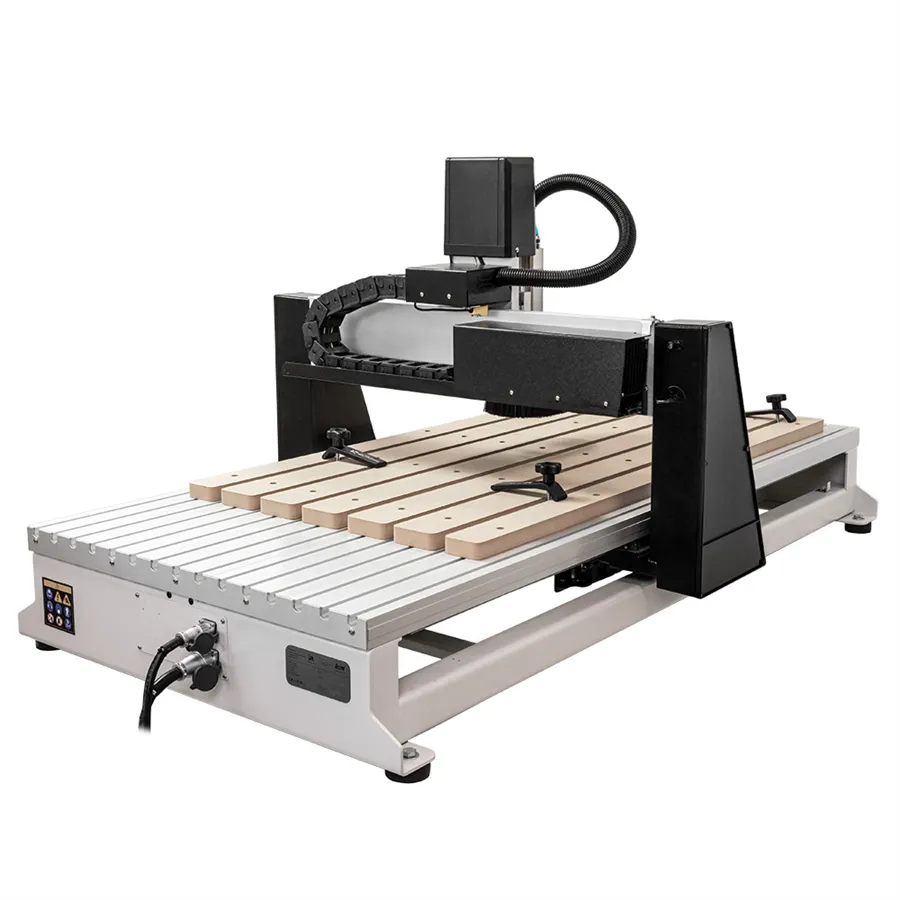

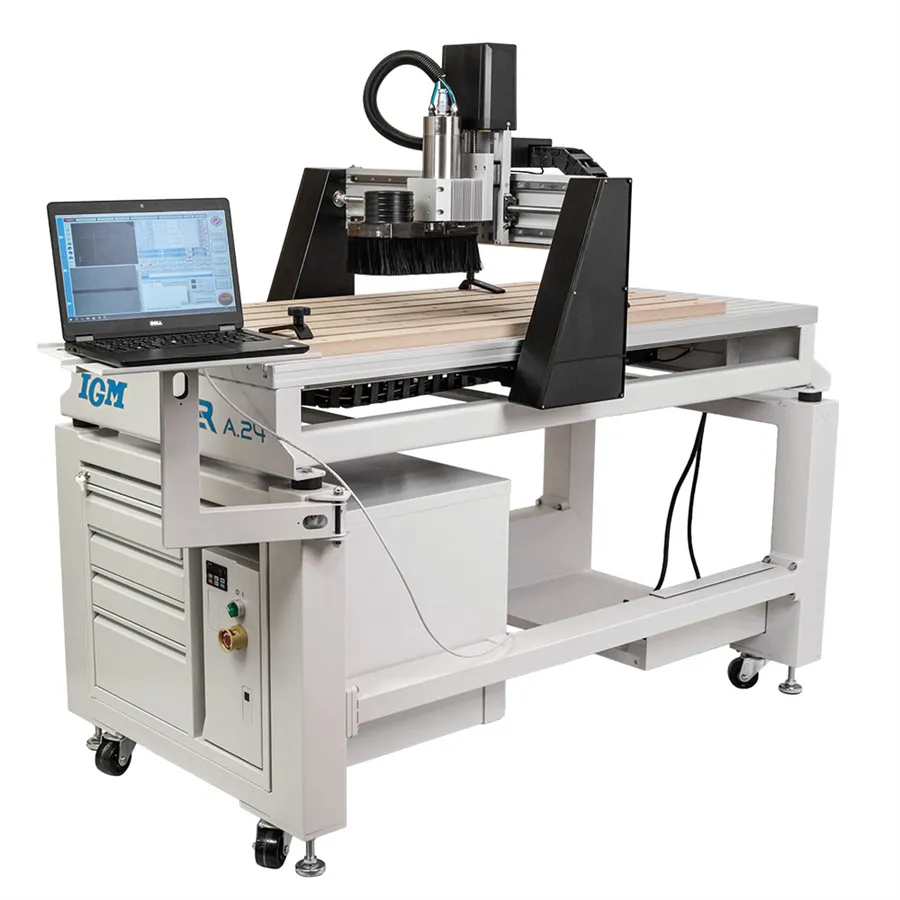

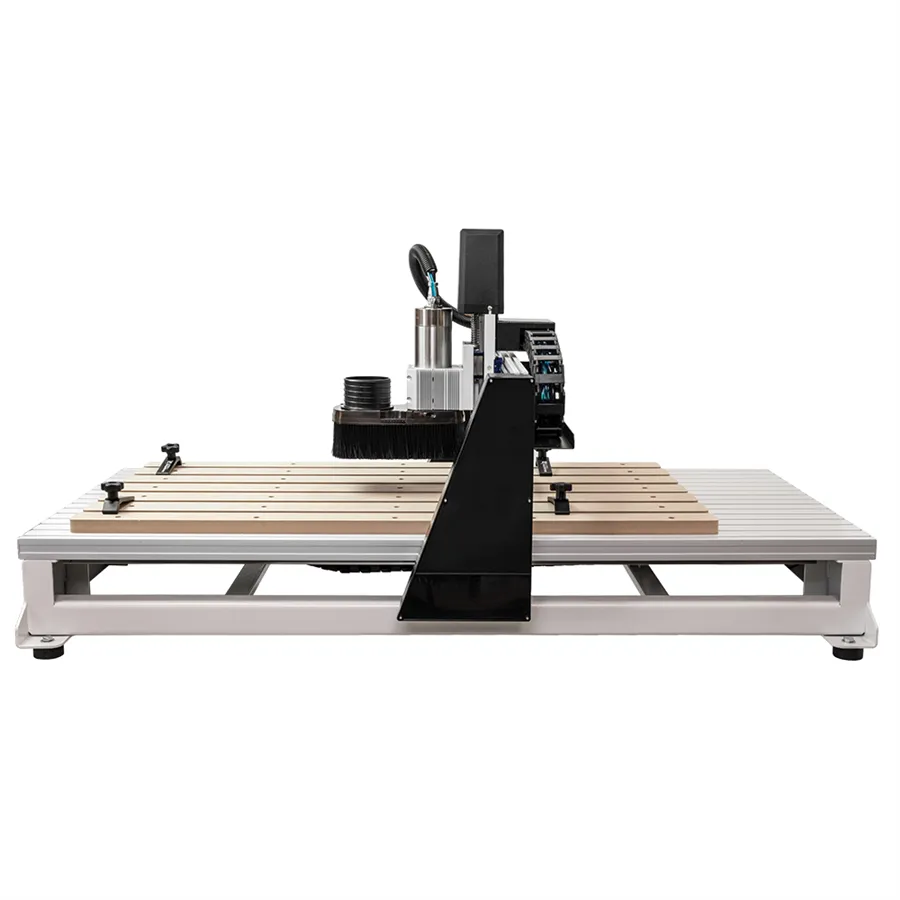

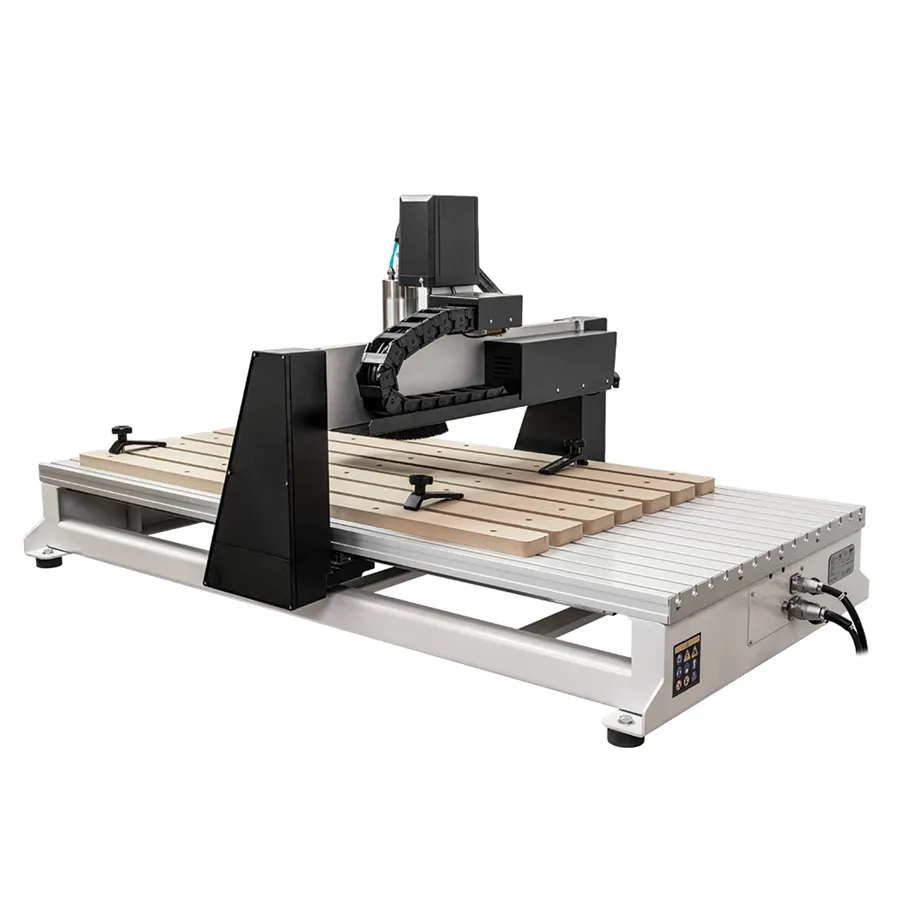

Roteador CNC IGM i2R A24 – Área de trabalho de 610 × 1.220 mm, fuso de 2,2 kW refrigerado a líquido

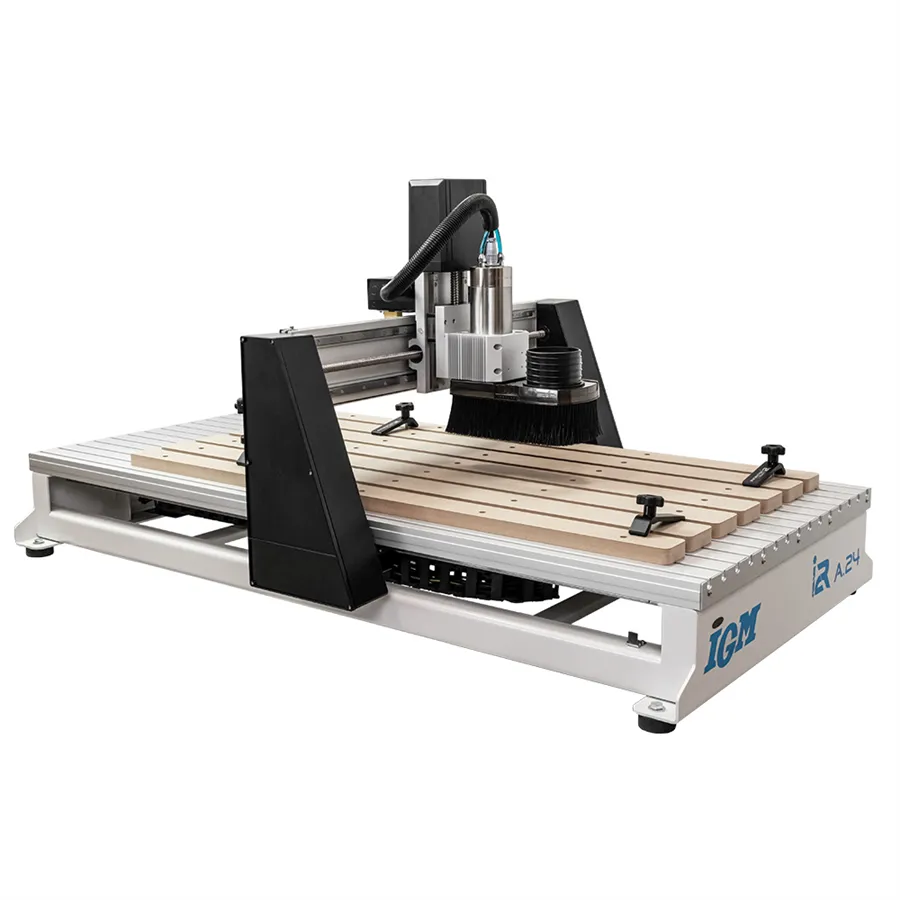

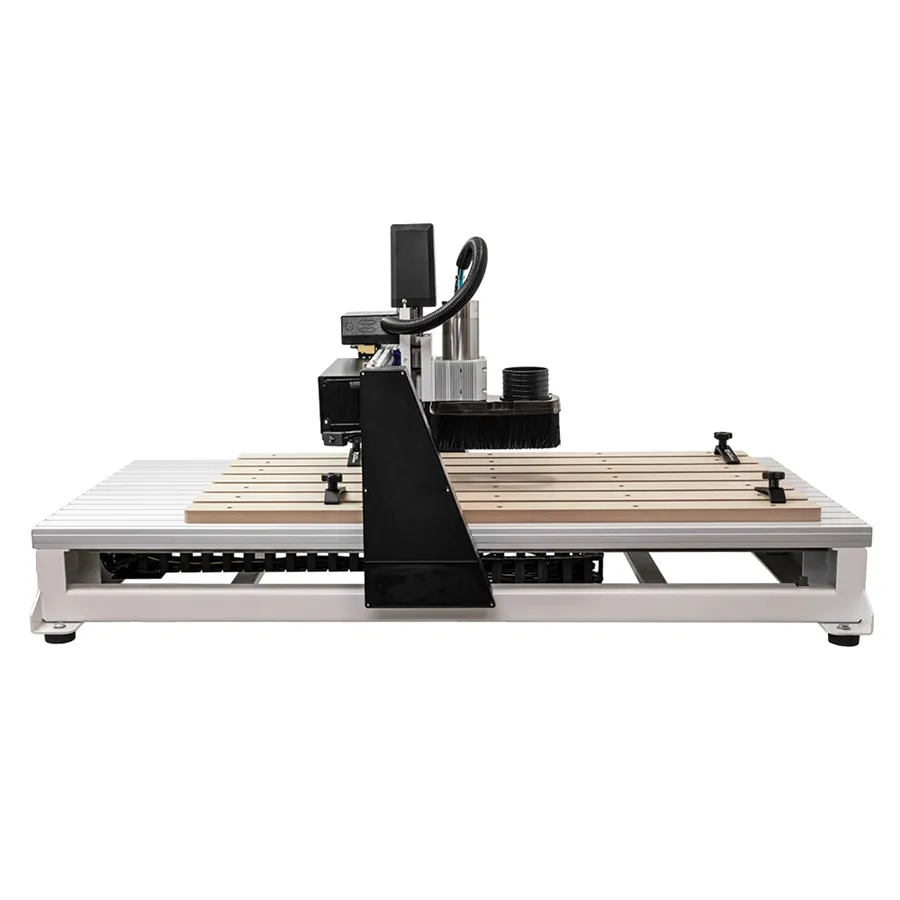

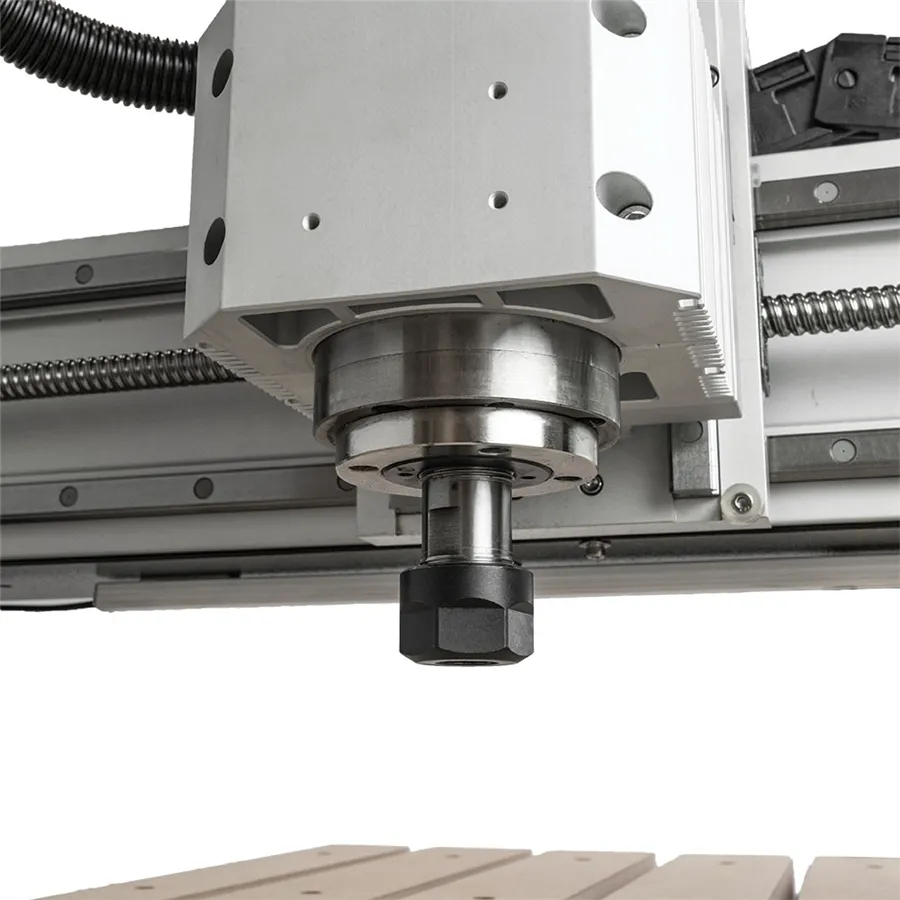

O IGM i2R A24 é um roteador CNC para uso amador e profissional, com uma área de trabalho de 610 × 1.220 × 150 mm, um fuso de 2,2 kW refrigerado a líquido, fusos de esferas de 16 mm e guias prismáticas em todos os três eixos. Precisão de repetibilidade de 0,05 mm, alimentação monofásica de 230 V. Distribuído na Itália pela Krollit, distribuidora oficial da IGM desde 2007.
- Área de trabalho (X × Y × Z): 610 × 1.220 × 150 mm
- Potência do fuso: 2,2 kW

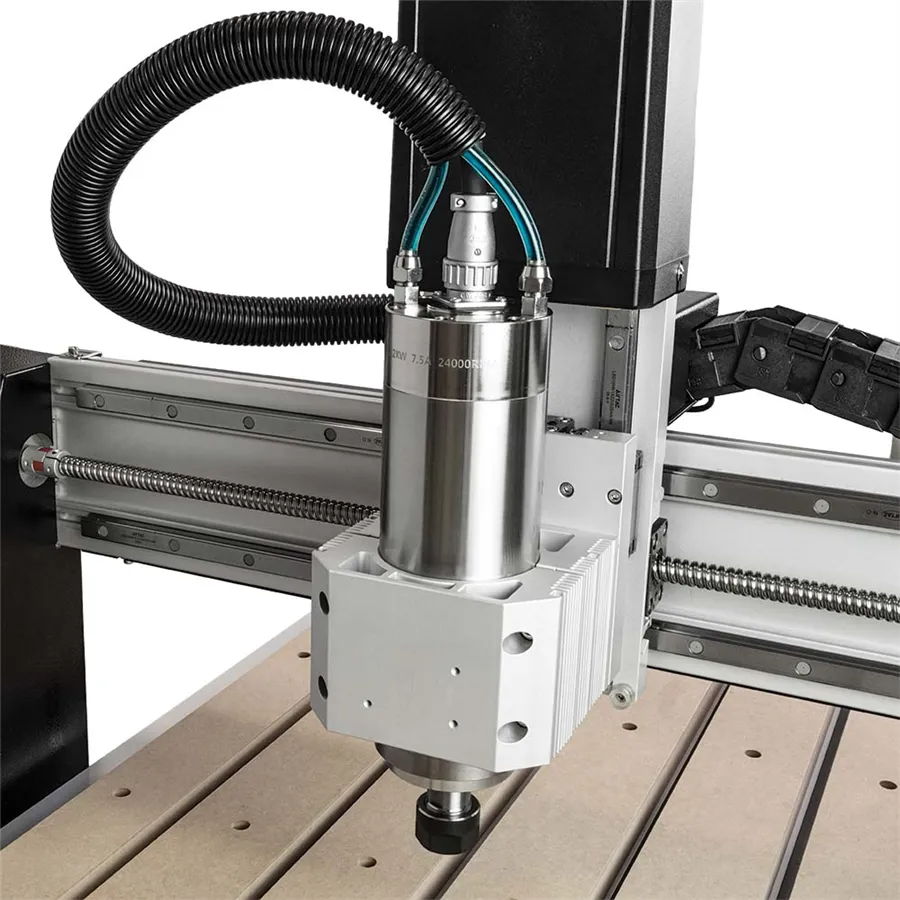

- Refrigeração do fuso: Líquida
- Velocidade do fuso: 0–24.000 rpm
- Tipo de pinça: ER20, faixa de 1–13 mm
- Velocidade máxima do eixo X/Y: 6.000 mm/min
- Velocidade máxima do eixo Z: 2.000 mm/min

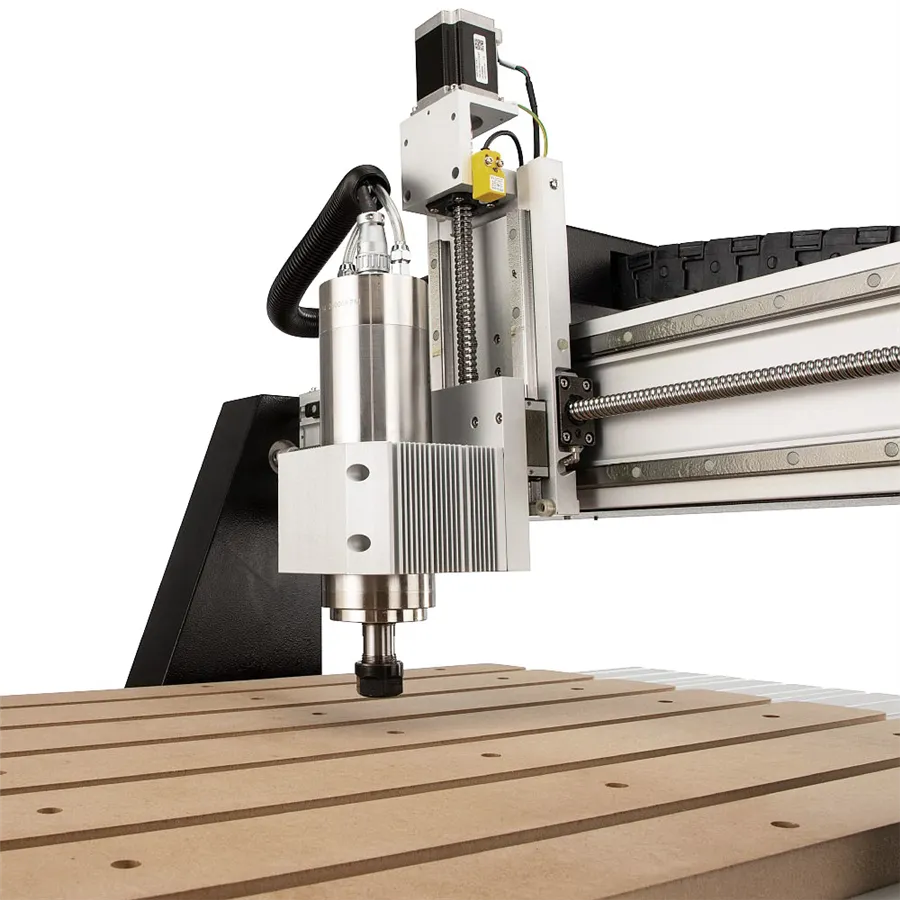

- Transmissão: Fusos de esferas de 16 mm + guias prismáticas
- Precisão de repetição: 0,05 mm
- Extração de cavacos: 100 mm Conexão
- Peso da máquina: 150 kg
- Alimentação: 230 V monofásico
Quem usa a i2R A24 e para quê?
A fresadora CNC IGM i2R A24 é usada por marceneiros, modelistas, oficinas de prototipagem rápida e pequenas oficinas de produção personalizada. No setor de marcenaria, é usada para corte 2D de componentes de móveis, incrustações, esculturas e relevos 3D em painéis de até 1.220 mm. Em oficinas de plástico e espuma, processa poliestireno, PVC e materiais compósitos leves. Com um alcance de 150 mm no eixo Z e um fuso de 2,2 kW, permite usinagem contínua sem superaquecimento, graças ao circuito de refrigeração líquida integrado.
Para quem é a i2R A24?
| Perfil | Compatibilidade | Padrão |
|---|---|---|
| Hobbista avançado ou maker com espaço dedicado | Adequado | Fonte de alimentação monofásica de 230 V, área de trabalho de 610 × 1.220 mm para projetos de médio porte, software UCCNC incluído com licença vitalícia. |
| Pequena oficina de carpintaria ou modelismo (1–5 pessoas) | Adequado | O fuso de 2,2 kW com refrigeração líquida permite o uso contínuo; precisão de repetição de 0,05 mm para componentes personalizados. |
| Laboratório de prototipagem de latão e alumínio | Adequado | O fabricante declara a usinabilidade de latão e alumínio; as guias prismáticas e os fusos de esferas de 16 mm mantêm a precisão em metais não ferrosos. |
| Produção industrial em massa de aço ou materiais duros | Não adequado | A máquina não foi projetada para aço ou ligas duras; para produção contínua em série de metais ferrosos, são necessários centros CNC com construção e fusos superiores. |
Não adequado para: usinagem de aço, ferro fundido ou ligas duras; produção em série com ciclos de 24 horas sem supervisão; peças com dimensão Y superior a 1.220 mm.
Capacidade de Usinagem
| Faixa de Trabalho X | 610 mm |
| Faixa de Trabalho Y | 1.220 mm |
| Faixa de Trabalho Z | 150 mm |
| Precisão de Repetição | 0,05 mm |
| Operações de Usinagem Suportadas | 2D e 3D |
| Materiais Usináveis | Madeira, MDF, compensado, espuma, poliestireno, Latão, alumínio, plástico |
Eixo e transmissão
| Potência do eixo | 2,2 kW |
| Refrigeração | Líquida |
| Velocidade do eixo | 0–24.000 rpm |
| Tipo de pinça | ER20 |
| Faixa de pinça | 1–13 mm |

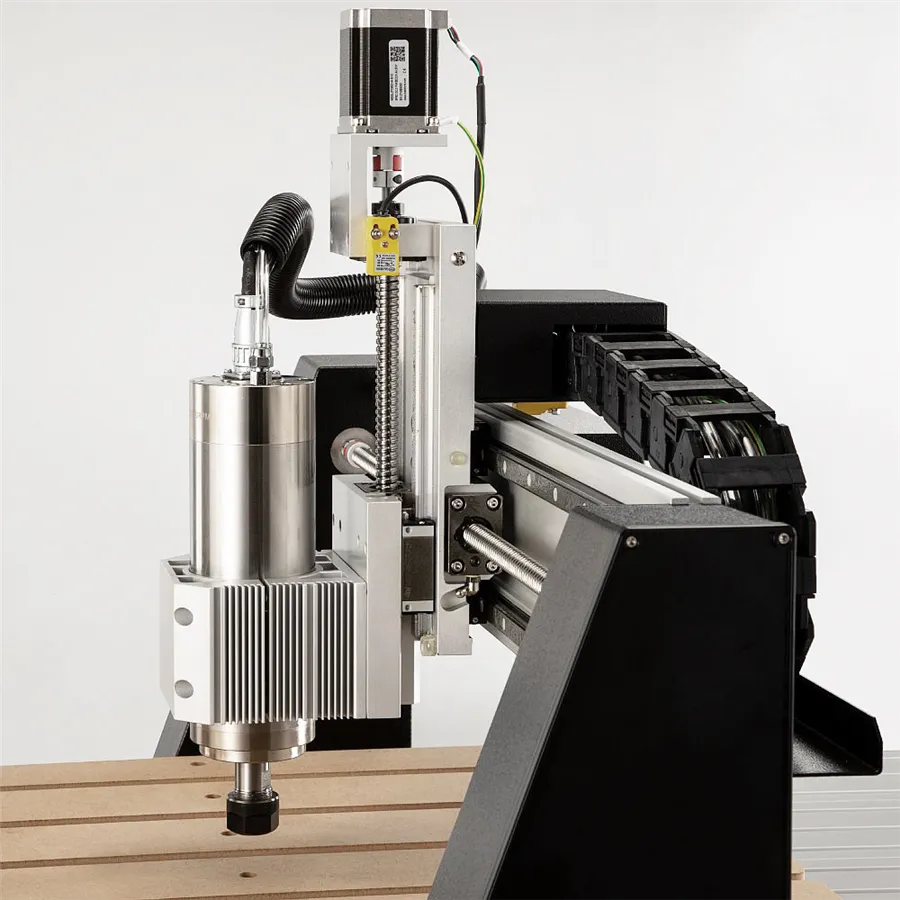

| Transmissão do eixo | Esfera de 16 mm Parafusos |
| Guias | Prismáticas em cada eixo |
| Sensores de fim de curso | Sensores de proximidade magnéticos em cada eixo |
Velocidade e dinâmica
| Velocidade máxima nos eixos X/Y | 6.000 mm/min (83 mm/s) |
| Velocidade máxima no eixo Z | 2.000 mm/min (33 mm/s) | mm/s)
Mesa de trabalho

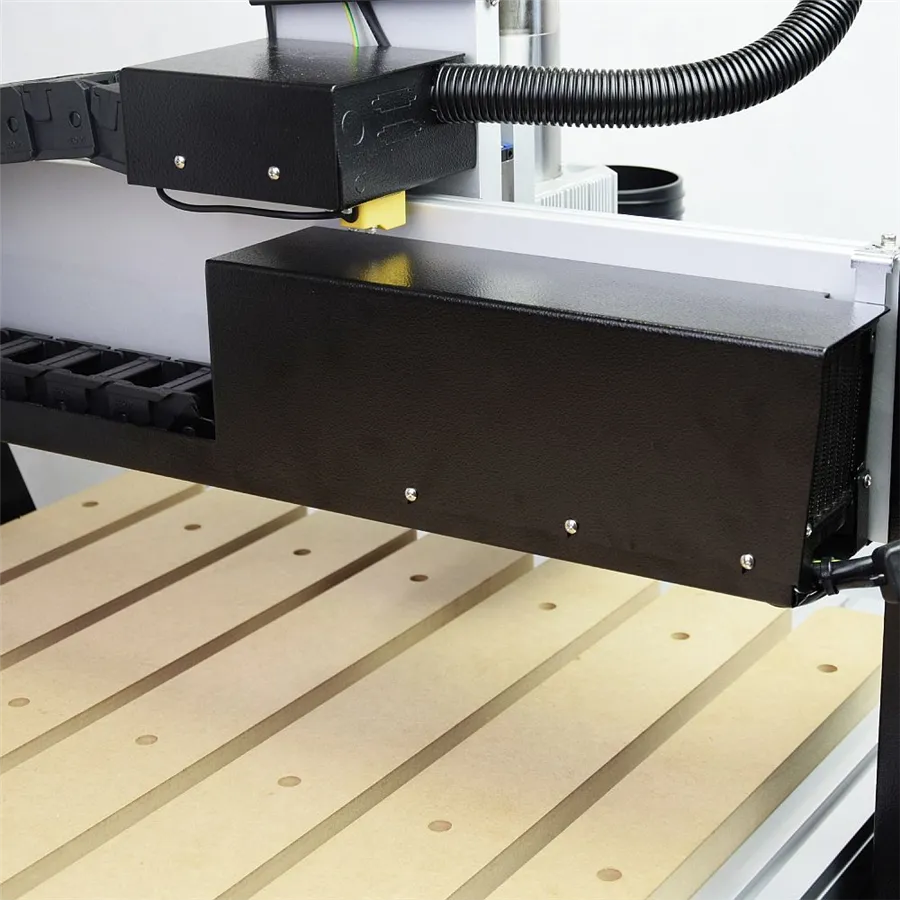

| Material da mesa de trabalho | Alumínio, 40 mm de espessura |
| Sistema de fixação | Ranhura em T com inserções de MDF |
| Conexão para extração de cavacos | 100 mm |
Dimensões, peso e alimentação
| Dimensões da máquina (L × P × A) | 1.650 × 950 × 770 mm |
| Peso líquido | 150 kg |
| Dimensões da embalagem (C × L × A) | 1.670 × 1.000 × 840 mm |
| Peso da embalagem | 188 kg |
| Alimentação | 230 V monofásico |

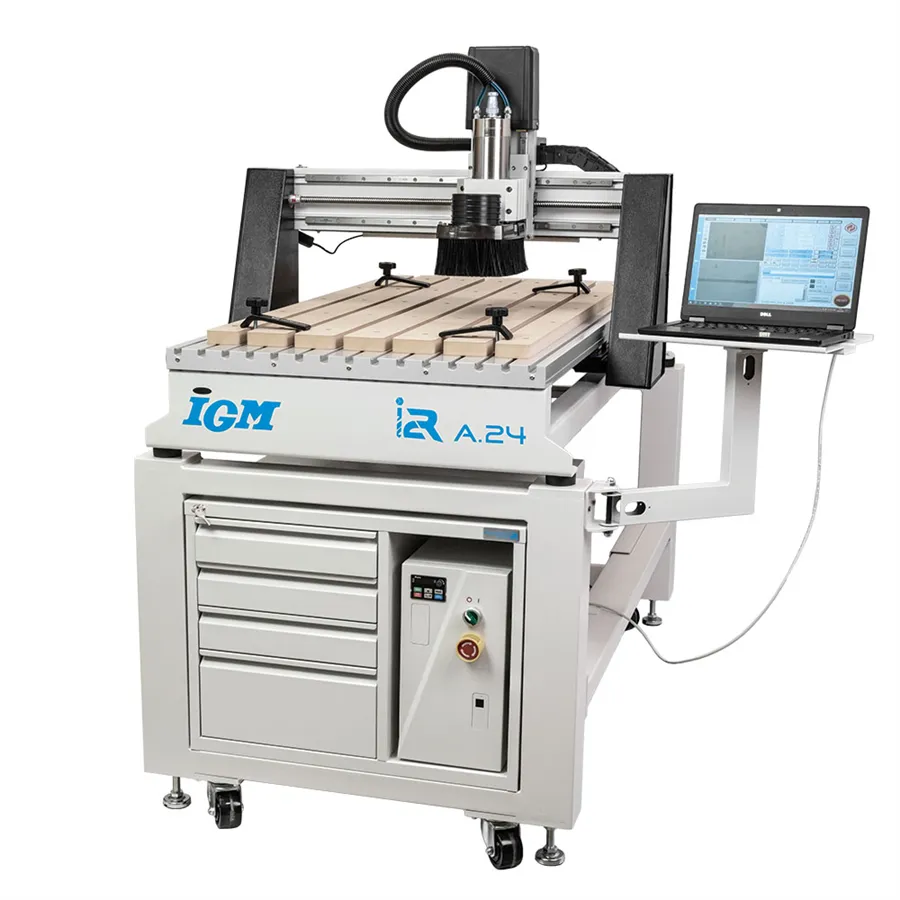

| Interface | UCCNC em PC com Windows |

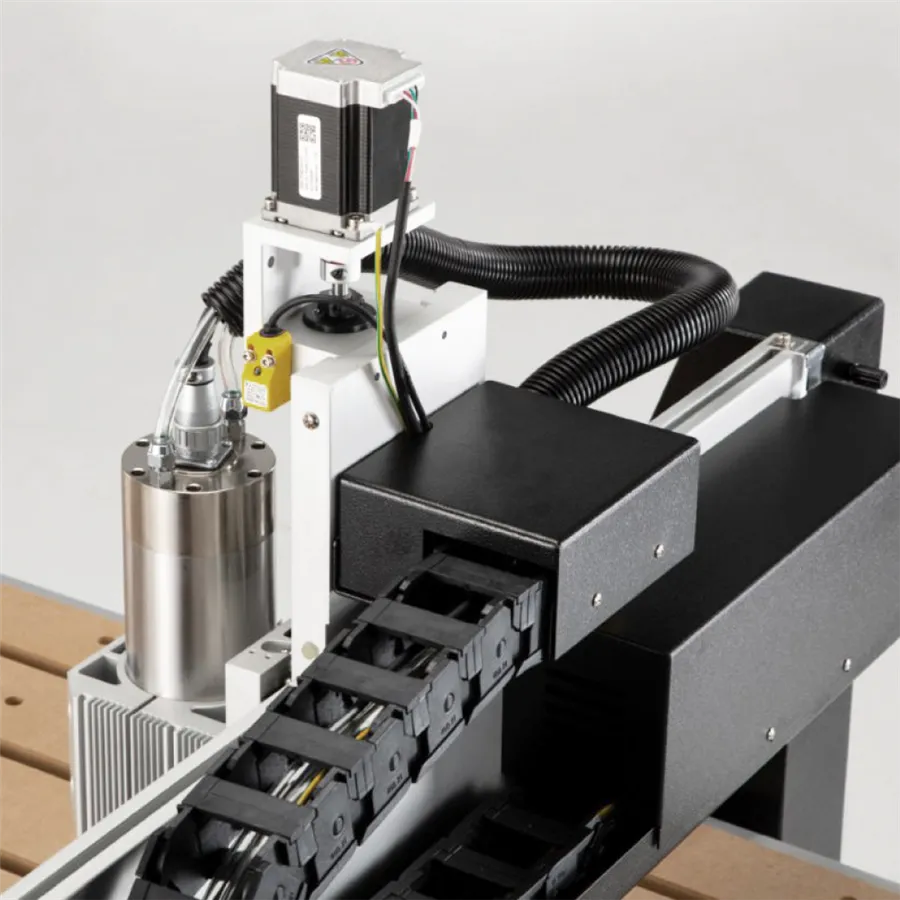

| Fiação | Cadeia flexível de nylon em todos os modelos eixos |
Equipamento Padrão
- Roteador CNC A24 com Painel de Controle Integrado
- 2 Pinças ER20 (8 mm e 12 mm)
- Sapata de Sucção de Cavacos
- 2 Chaves de Fuso
- Sensor de Toque para Zerar o Eixo Z
- Licença UCCNC Ilimitada

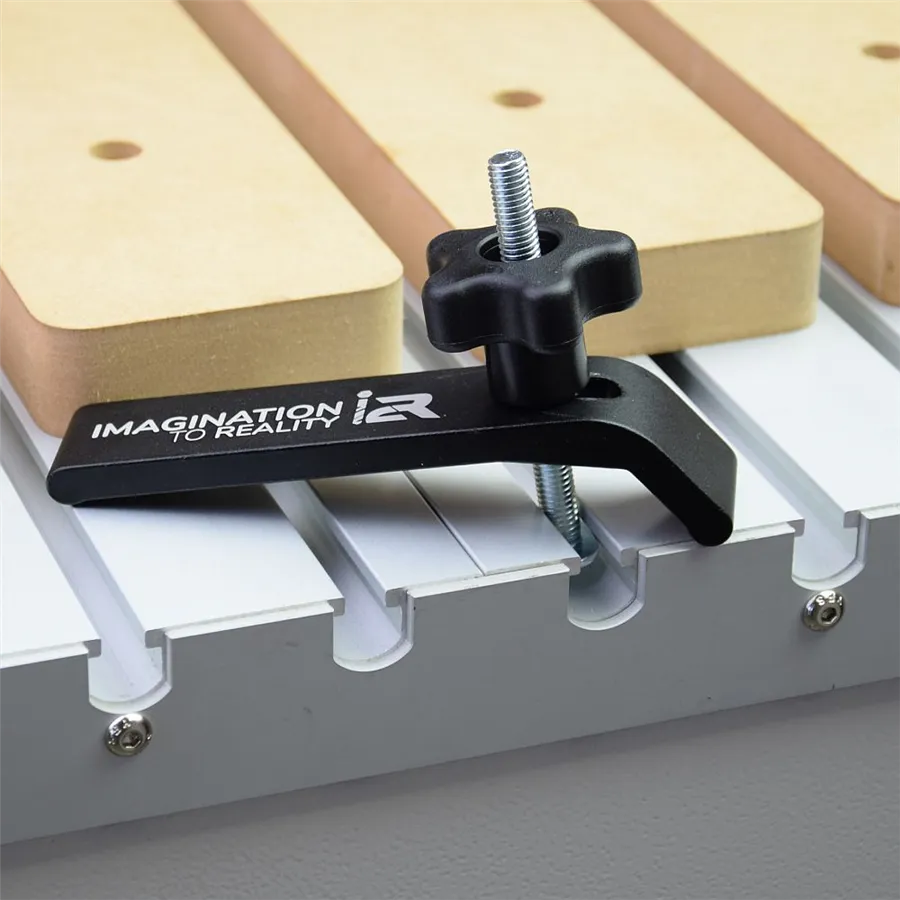

- 4 Grampos de Travamento
- Cabo Ethernet
- Pistola de Graxa
Aplicações Profissionais
Corte e Fresagem de Madeira e Produtos à Base de Madeira

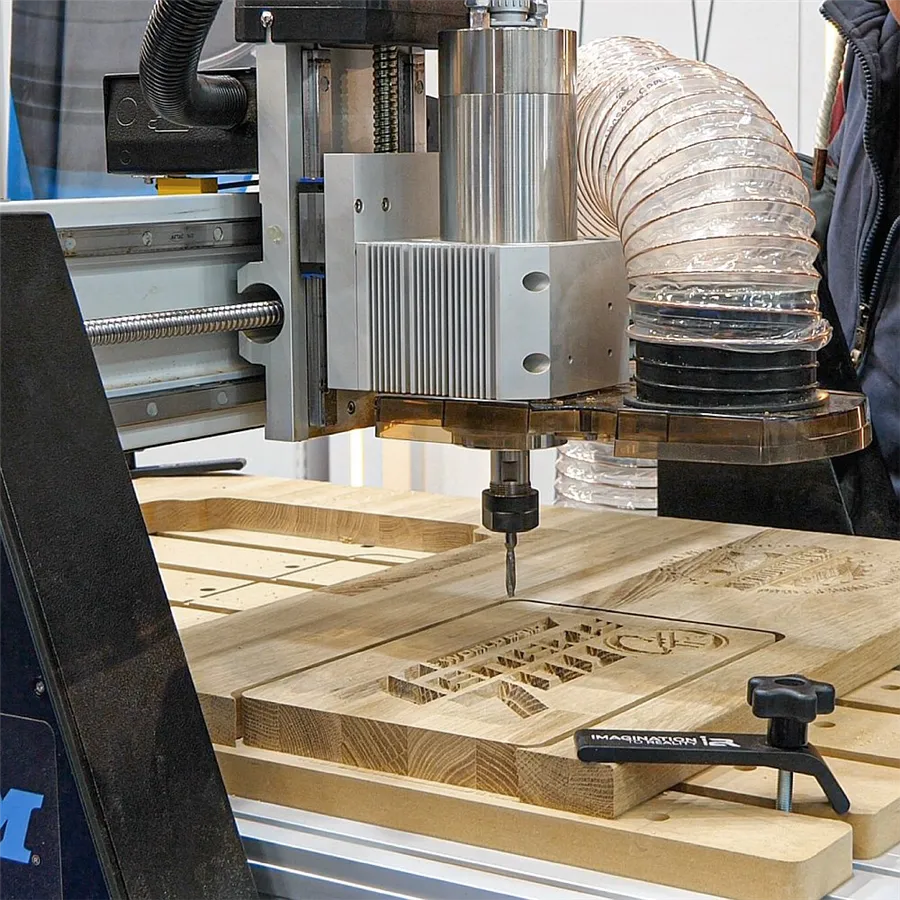

Com seu eixo Y de 1.220 mm, o roteador CNC i2R A24 pode usinar melamina, MDF e Painéis de madeira compensada disponíveis comercialmente sem necessidade de reposicionamento. A mesa de alumínio de 40 mm com ranhuras em T acomoda grampos padrão. O fuso ER20 aceita fresas de 1 a 13 mm para corte e colagem, usinagem de cavidades 3D, desbaste e acabamento. Adequado para componentes de móveis personalizados, molduras, incrustações e maquetes arquitetônicas.
Prototipagem rápida em plásticos e metais não ferrosos
O resfriamento líquido do fuso permite operações contínuas em poliestireno expandido, PVC, nylon e alumínio sem superaquecimento. A repetibilidade de 0,05 mm permite a criação de protótipos funcionais, matrizes de termoformagem e amostras de apresentação. O eixo Z de 150 mm permite usinar blocos de espuma ou fresar cavidades profundas em alumínio com ferramentas curtas.

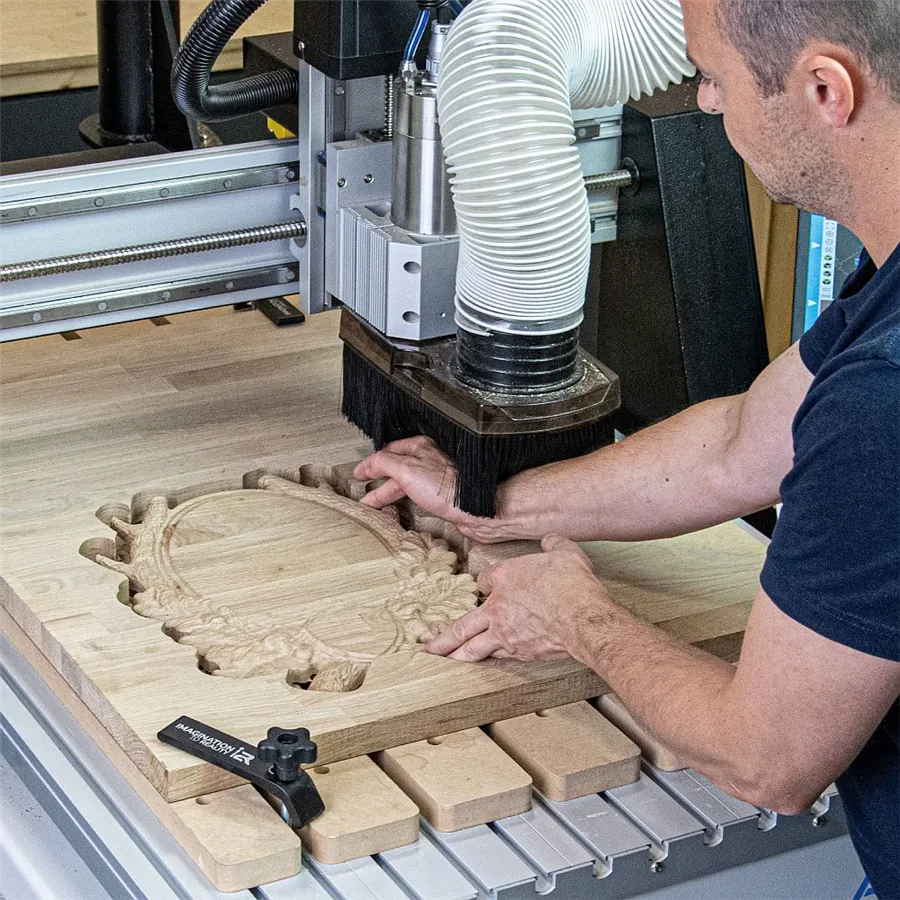

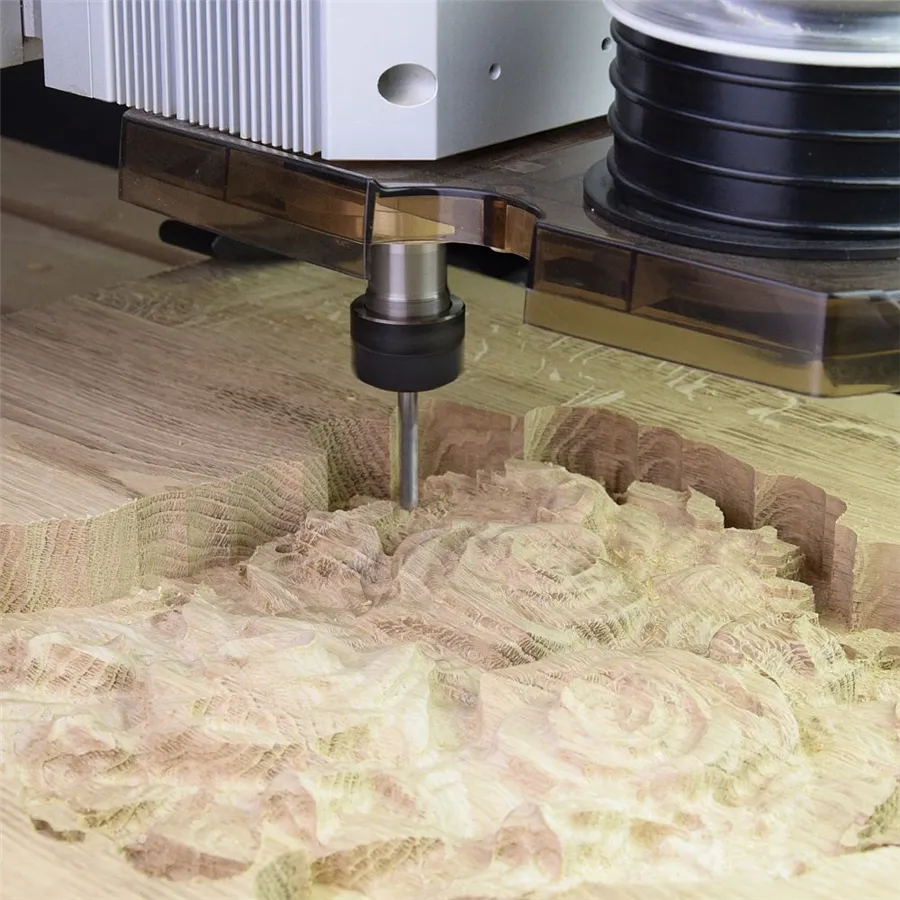

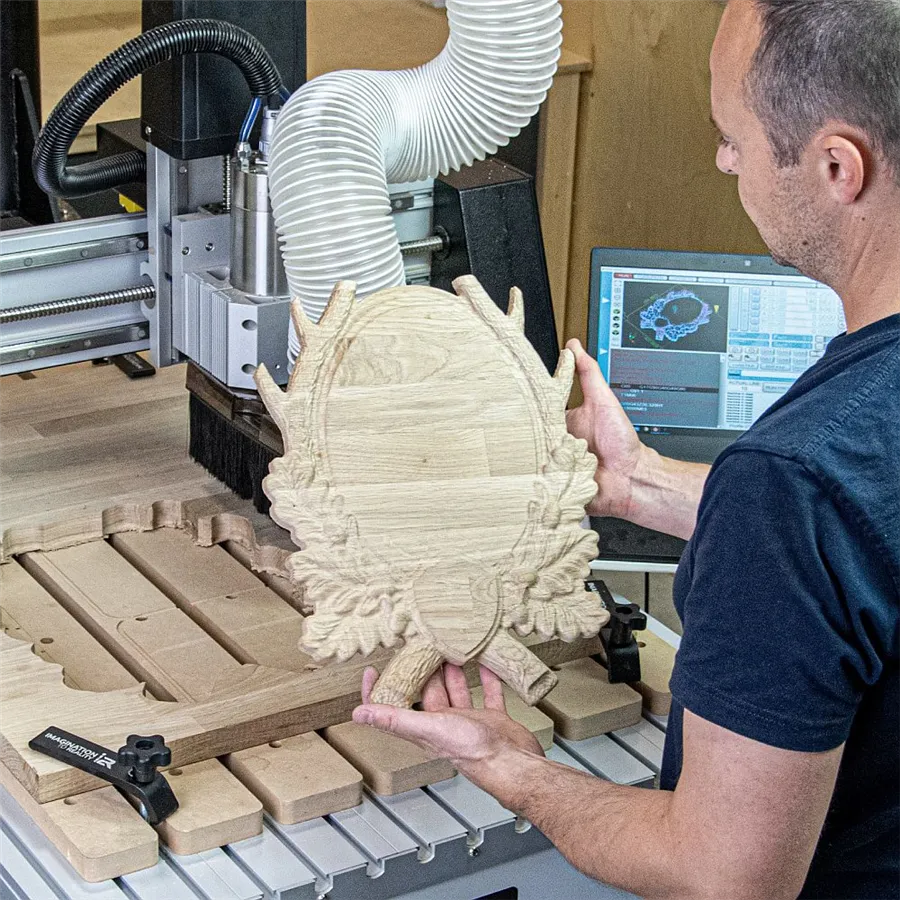

Modelagem, Escultura e Sinalização

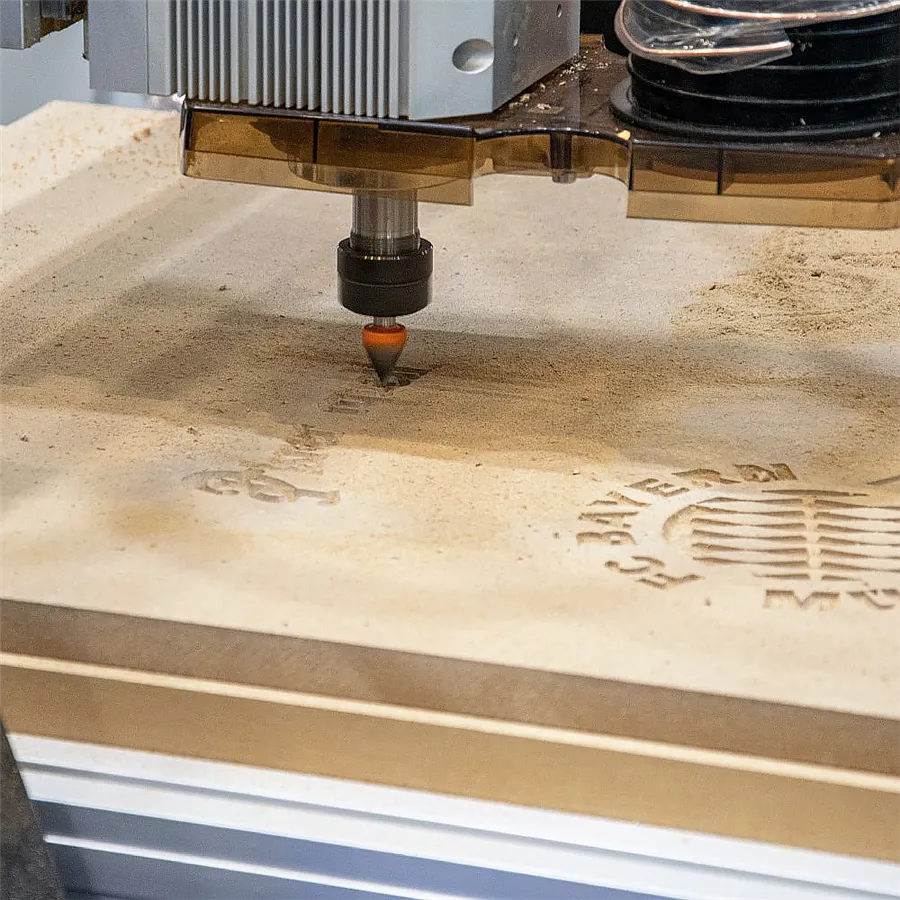

O controle 3D via UCCNC com visualização em tempo real permite usinar relevos, esculturas e placas a partir de arquivos G-code exportados de qualquer software CAM. O kit opcional de quarto eixo (não incluído) amplia a usinagem para cilindros e objetos torneados. O percurso do eixo Y de 1.220 mm permite usinar placas, letreiros e painéis decorativos de tamanho médio em uma única passada.
Perguntas Frequentes
Qual é a área de trabalho efetiva do pantógrafo IGM i2R A24 e o que posso usinar?
A área de trabalho é de 610 mm (X) × 1.220 mm (Y) × 150 mm (Z). Este espaço pode ser usado para usinar madeira, MDF, compensado, alumínio, latão, plástico rígido e espuma.
O eixo Y de 1.220 mm tem metade da largura de um painel comercial de 2.440 mm, permitindo usinar componentes de móveis sem precisar cortar o painel inicial. A profundidade do eixo Z de 150 mm é suficiente para a maioria dos trabalhos de fresagem 3D em blocos de espuma ou alumínio com ferramentas curtas. Para peças com mais de 150 mm de altura, vale a pena considerar uma fresadora de formato maior.
A fresadora i2R A24 funciona com energia doméstica de 230 V?
Sim. A i2R A24 é alimentada por 230 V monofásico, a tensão padrão para residências e empresas italianas, sem a necessidade de uma linha trifásica.
O fuso de 2,2 kW opera com uma tomada industrial CEE de 16 A ou com um sistema dedicado de 16 A em um circuito monofásico padrão. Não é necessário um painel elétrico trifásico. É recomendável garantir que a linha dedicada ao pantógrafo não seja compartilhada com outras máquinas de alta potência para evitar quedas de tensão durante o processamento.
Qual software é necessário para usar o i2R A24 e o que está incluído?
A máquina vem com uma licença UCCNC ilimitada para controle em tempo real. O software CAD/CAM para criação de arquivos G-code não está incluído e deve ser adquirido separadamente. O UCCNC funciona no Windows 7, 8, 10 e 11 com um PC com pelo menos uma CPU de 2 GHz, 4 GB de RAM, 16 GB de armazenamento e uma porta USB-A, além de uma porta Ethernet. Para aproveitar toda a amplitude de 1.220 mm do eixo Y no software CAM, a IGM recomenda o VCarvePro: a versão VCarveDesktop permite apenas o projeto em áreas de até 610 × 610 mm. Nem o laptop nem o software CAM estão incluídos.
Quais acessórios opcionais podem ser adicionados à i2R A24?
A i2R A24 é compatível com um kit de quarto eixo rotativo que permite a usinagem cilíndrica. Grampos adicionais, um braço de extração de cavacos e suportes personalizados podem ser instalados usando as ranhuras em T da mesa.

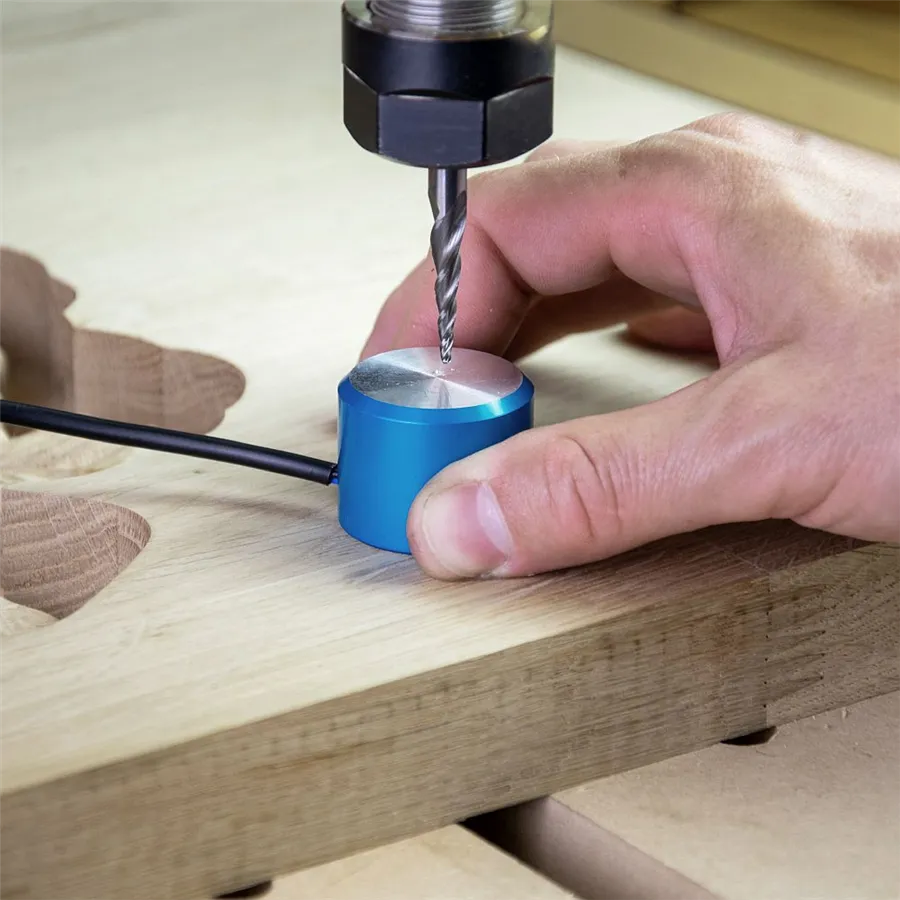

A mesa já inclui quatro grampos de travamento, uma sapata de extração de cavacos e um sensor de toque para o eixo Z. Para quem usa ferramentas de troca frequente, o sensor de toque do eixo Z permite a medição automática do comprimento da ferramenta com um único clique em "AUTO Touch-off" no UCCNC, eliminando cálculos manuais. O controlador Xbox (não incluído) é compatível com o software UCCNC para controle manual do pantógrafo.
Qual a precisão oferecida pelo i2R A24 e de que ela depende?

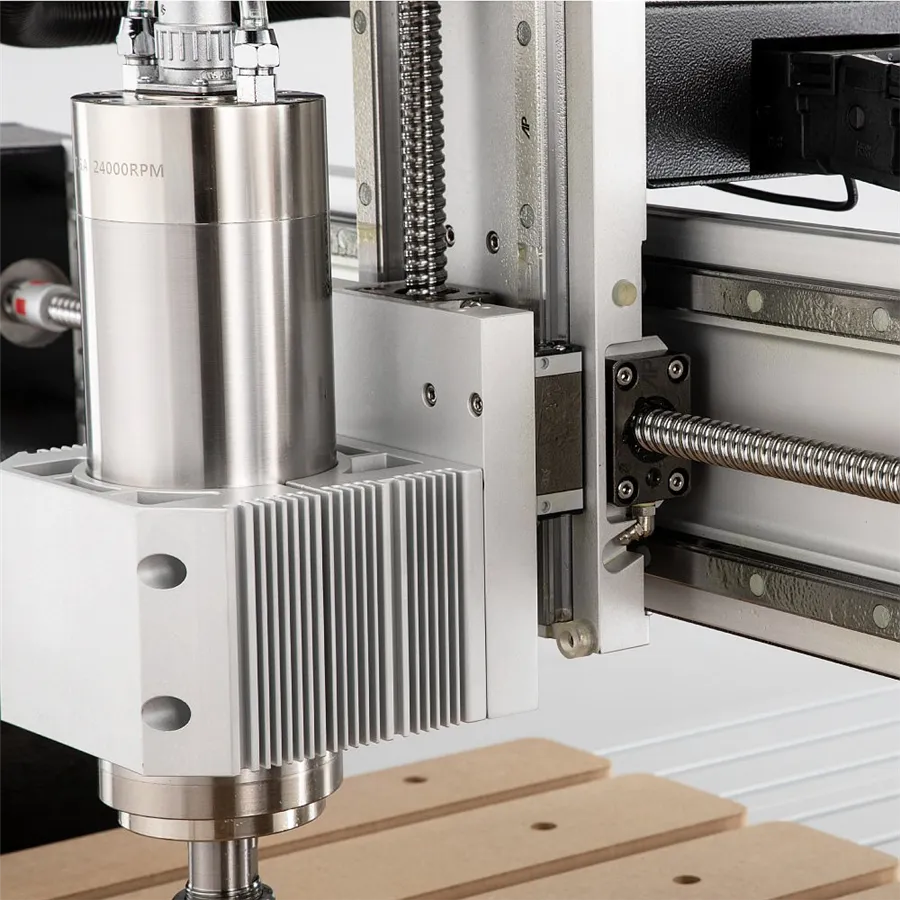

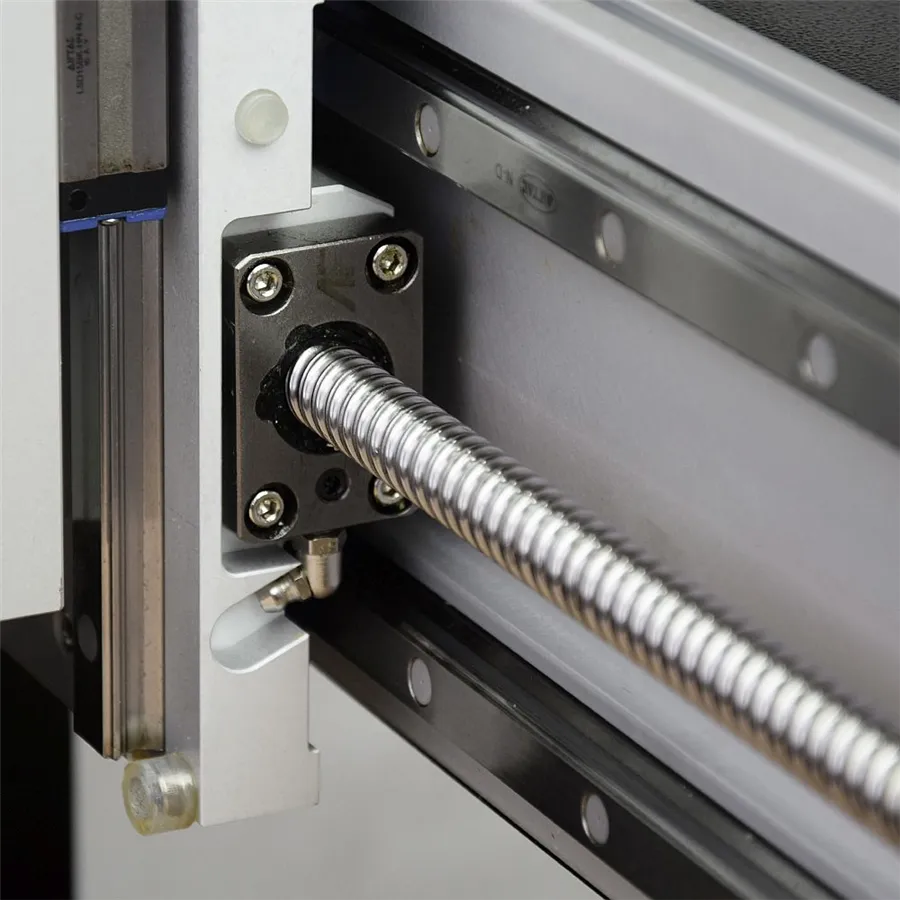

A IGM afirma uma precisão de repetição de 0,05 mm, alcançada com fusos de esferas de 16 mm e guias prismáticas com rolamentos recirculantes nos três eixos.
A ausência de correias e caixas de engrenagens na transmissão elimina as fontes de folga mecânica mais comuns em pantógrafos de nível básico. Sensores de proximidade magnéticos em cada eixo permitem a calibração automática HOME antes de cada sessão, retornando a máquina a uma posição de referência conhecida. Na bancada de trabalho, painéis de MDF embutidos em ranhuras em T mantêm a peça nivelada e protegem o alumínio de possíveis impactos de ferramentas.
Qual o peso do i2R A24 e como ele é entregue?
O peso líquido é de 150 kg; com a embalagem, pesa 188 kg. A entrega é feita no térreo com plataforma elevatória hidráulica incluída no serviço da Krollit.
As dimensões da embalagem são 1.670 × 1.000 × 840 mm. Para posicionar o pantógrafo na oficina, é recomendável planejar o acesso com antecedência: a largura de 950 mm exige que uma porta padrão de 100 cm esteja aberta. A Krollit realiza o envio em 5 a 9 dias úteis (7 dias para as regiões do sul) por meio de uma transportadora equipada para cargas pesadas.
Quais materiais não podem ser usinados com a fresadora i2R A24?
O fabricante IGM não lista aço, ferro fundido, titânio ou ligas duras entre os materiais que podem ser usinados. A fresadora foi projetada para madeira, derivados de madeira, plástico, espuma, latão e alumínio.
Tentar fresar aços endurecidos ou materiais abrasivos duros desgastará rapidamente as guias e o eixo, que não foram projetados para essas tensões. Para usinar aço inoxidável ou ligas de alta resistência, é necessário um centro de usinagem CNC com estrutura de ferro fundido, um eixo ISO 30 ou BT30 e lubrificação MQL. Para prototipagem em latão e alumínio de pequeno porte, o pantógrafo opera com baixas taxas de avanço e utiliza ferramentas de metal duro específicas para metais não ferrosos.
Qual a manutenção necessária para a i2R A24 e com que frequência?
As principais tarefas de manutenção incluem a lubrificação dos fusos de esferas e guias prismáticas, a verificação do nível do fluido de refrigeração do eixo e a limpeza da mesa de cavacos.

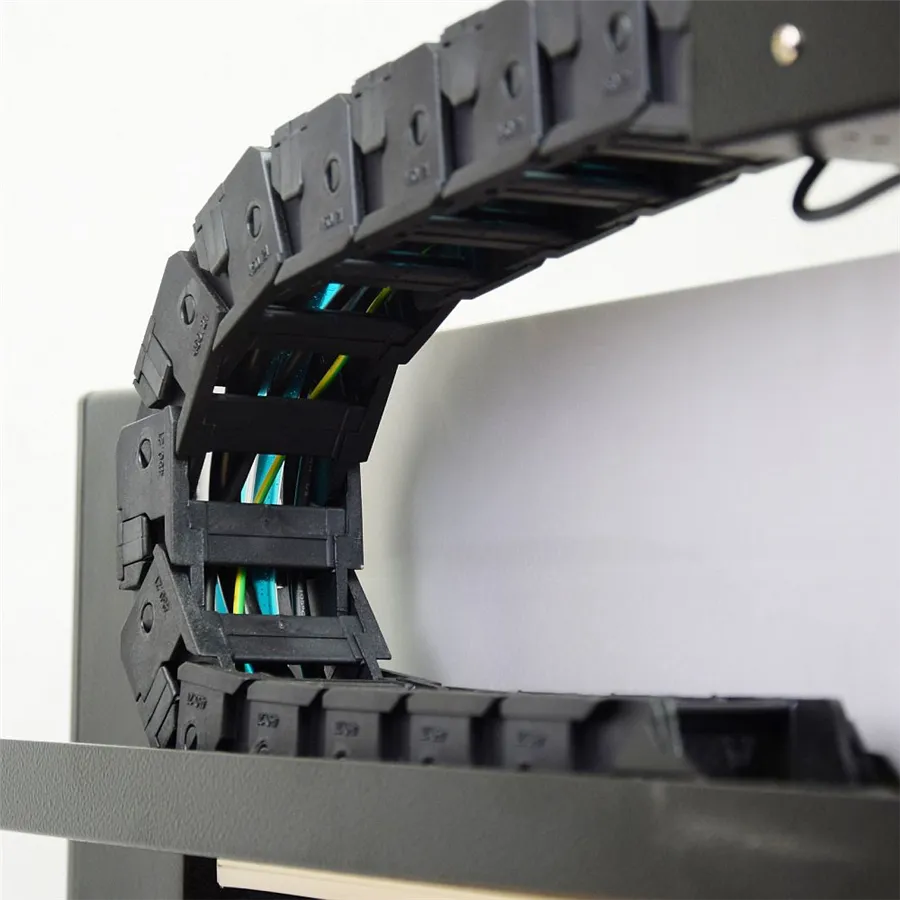

A IGM fornece uma pistola de graxa como padrão para a lubrificação periódica dos fusos de esferas e dos assentos das guias. Em uso contínuo, recomenda-se a lubrificação a cada 40 a 80 horas de operação. O circuito de refrigeração líquida requer a verificação do nível e a substituição do fluido anticorrosivo anualmente. Os cabos e mangueiras são protegidos por uma corrente de nylon, que reduz o desgaste por atrito durante o movimento do eixo.
