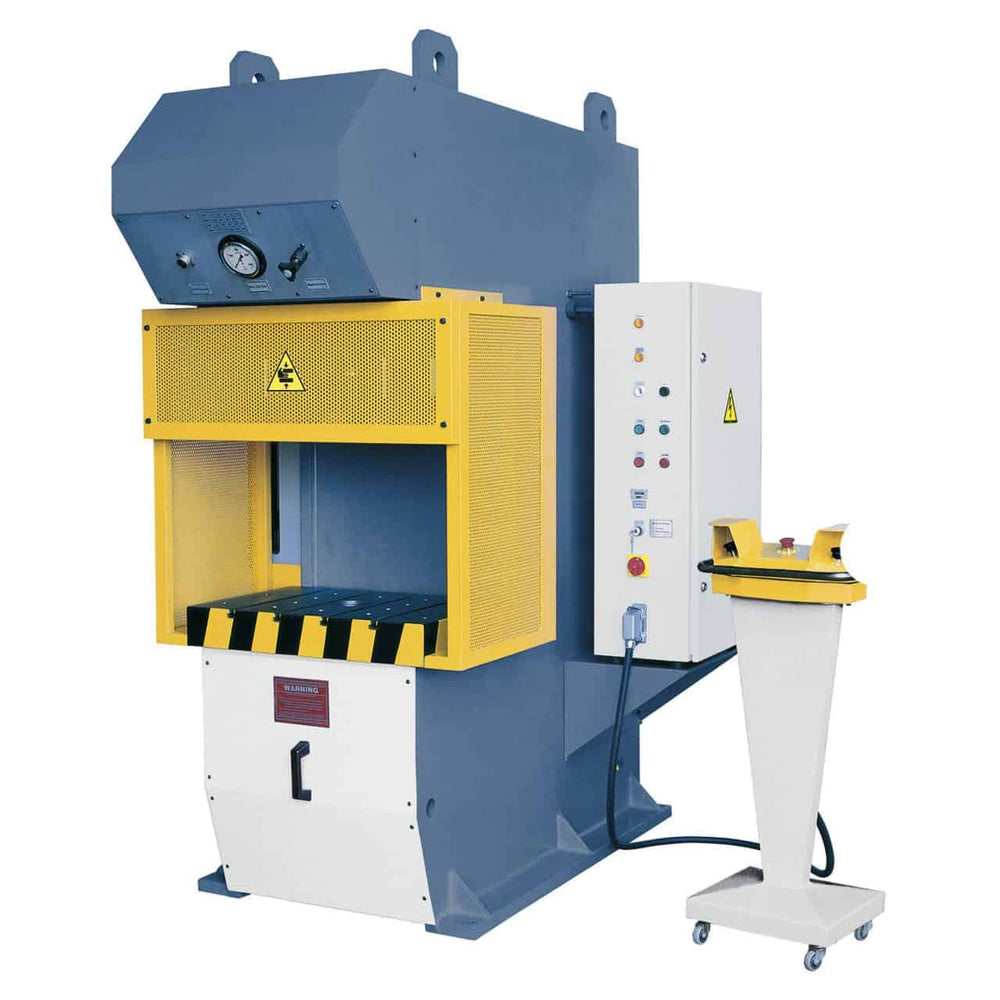

Prensa hidráulica a coluna simples Bernardo HCP 100 – 100 toneladas, estrutura a C, motor 7,5 kW
Prensa hidráulica a coluna simples Bernardo HCP 100 – 100 toneladas, estrutura a C, motor 7,5 kW está esgotado e será enviado assim que estiver de novo em estoque.
Consegna e Spedizione
Consegna e Spedizione
Add some general information about your delivery and shipping policies.
Prensa hidráulica a coluna simples Bernardo HCP 100 – 100 toneladas...
-
Descrizione
-
Sicurezza del prodotto
-
Recensioni
Descrizione
A prensa hidráulica a coluna simples Bernardo HCP 100 oferece força de pressatura 100 toneladas, estrutura a estrutura C com accesso frontal, pistone com curso 300 mm, tampo inferior 600×1.100 mm com furo passante Ø 120 mm, haste superior 420×680 mm, profundidade útil (collo) 260 mm, motor 7,5 kW, depósito óleo 300 litros, velocidade de avvicinamento 17,5 mm/sec e de trabalho 5,5 mm/sec, velocidade de ritorno 37 mm/sec. Peso 5.400 kg. Adequada a punzonatura, stampaggio, encaixe, montaggi industriais. Produzida na Áustria, distribuída em Itália pela Krollit como distribuidor oficial Bernardo desde 2007.
- Força de pressatura: 100 toneladas
- Estrutura: Estrutura a C (accesso frontal)
- Tampo inferior: 600 × 1.100 mm com furo passante Ø 120 mm
- Profundidade útil (collo): 260 mm
- Pistone (curso): 300 mm
- Motor: 7,5 kW – 400V trifásica
- Peso: ca. 5.400 kg
Quem usa a HCP 100 e para quê
A Bernardo HCP 100 é a prensa hidráulica a coluna simples intermédia da família HCP, dimensionada para aplicações industriais entre as 60 toneladas da HCP 60 e as 150 da HCP 150. Com tampo 600×1.100 mm, furo passante Ø 120 mm e collo 260 mm oferece accesso frontal para stampaggio, punzonatura, encaixe de componentes de média-grande dimensão. A velocidade de trabalho 5,5 mm/sec é o bilanciamento naturale entre as 100 toneladas disponíveis e os tempos de ciclo: mais rápida da HCP 150 (3,5 mm/sec) mas mais lenta da HCP 60 (8,5 mm/sec). O depósito óleo 300 litros (vs 200 da HCP 60) gestisce meglio o calor em ciclos prolungati, rendendo a máquina dimensionada para uso contínuo industrial. Nos oficinas dos clientes Krollit é escolha de oficinas mecânicas industriais, stampaggio médio-pesado, costruttori de stampi, manutenção de componentes meccanici industriais e oficinas de precisão sobre peças de média dimensão.
OU seu lugar na gama Bernardo
A HCP 100 occupa a fita intermédia alta da família HCP. Sob: HCP 30, HCP 60. Sobre: HCP 150 (top de gama). O tampo 600×1.100 mm e o furo passante Ø 120 mm são uguali à HCP 150: a diferença é no tonnellaggio e nos tempos de ciclo. Para aplicações que usam stampi de dimensão média (450×900 mm típicos) mas não exigem 150 toneladas, a HCP 100 é dimensionada corretamente com ciclos mais rapidi. Para aplicações que exigem regularmente 130-150 toneladas a HCP 150 é a escolha logica. A diferença de preço entre HCP 100 e HCP 150 é significativa: para oficinas que operano sobretudo sob 100 toneladas a HCP 100 evita o sovradimensionamento. Para aplicações miste com picchi occasionali sobre 100 toneladas avaliar se é preferibile sovradimensionare com HCP 150 ou limitare as aplicações à capacidade HCP 100.
Logística e apoio Krollit
Envio Bernardo em 5-9 dias úteis (7 dias para ou Sobre o de Itália). Com 5.400 kg exige gru ou empilhador de capacidade de carga adequada para o descarga. Dimensões 1.335 × 1.300 × 2.750 mm: verificar a altura do teto. Pistoni, guarnizioni, bomba hidráulica e acessórios sobressalente originais Bernardo disponíveis de armazém com envio 3-5 dias úteis. Apoio ao cliente em italiano disponível.
Para quem é a HCP 100
| Perfil | Compatibilidade | Motivo |
|---|---|---|
| Amador appassionato | Não indicado | Máquina industrial com peso 5.400 kg e 100 toneladas. Linha trifásica 400V richiesta. Aplicação exclusivamente profissional. |
| Oficina mecânica industrial | Recomendado | 100 toneladas com tampo grande (600×1.100 mm) cobrem a maior parte das aplicações industriais standard. Depósito 300 litros dimensionado para uso contínuo. |
| Fabricante stampi / produção industrial | Recomendado | Adequada para stampi de dimensão média e produção de série. Furo passante Ø 120 mm permite punzonatura passante e operações com sfridi. |
Não indicado para: aplicações que exigem além 100 toneladas (avaliar HCP 150); peças longos com pressioni em pontos diferentes (gama DKS de pórtico); oficinas sem linha trifásica 400V industrial; produção automatizzata em série com posicionamento CNC.
Capacidade de pressatura
| Específica | Valor |
|---|---|
| Força max de pressão | 100 toneladas |
| Curso pistone | 300 mm |
| Profundidade útil (collo) | 260 mm |
| Distância mesa - haste | 500 mm |
Tampo e haste
| Específica | Valor |
|---|---|
| Dimensões tampo inferior | 600 × 1.100 mm |
| Furo passante no mesa | Ø 120 mm |
| Dimensões haste superior | 420 × 680 mm |
Velocidade
| Específica | Valor |
|---|---|
| Velocidade de avvicinamento | 17,5 mm/sec |
| Velocidade de trabalho | 5,5 mm/sec |
| Velocidade de ritorno | 37 mm/sec |
Sistema hidráulico
| Específica | Valor |
|---|---|
| Potência motor | 7,5 kW |
| Capacidade de carga bomba | 40 l/min |
| Capacidade depósito óleo | 300 litros |
| Alimentação | 400V – 50Hz – trifásica |
Dimensões e peso
| Específica | Valor |
|---|---|
| Dimensões máquina (L × P × H) | 1.335 × 1.300 × 2.750 mm |
| Peso global | ca. 5.400 kg |
Conformidade
| Específica | Valor |
|---|---|
| Marcação | CE |
| Diretiva | Máquinas 2006/42/CE |
Equipamento standard
- Prensa hidráulica Bernardo HCP 100 preassemblata
- Unità hidráulica com motor 7,5 kW
- Mesa de trabalho com furo central
- Haste superior retificado
- Depósito óleo 300 litros
- Painel comandos com sistema de segurança
Perguntas frequentes
Conviene a HCP 100 ou a HCP 150?
Depende do tonnellaggio máximo richiesto. Até 90 toneladas a HCP 100 é dimensionada corretamente. Para aplicações que superano regularmente 90-100 toneladas a HCP 150 é a escolha logica.
A HCP 100 e HCP 150 condividono o tampo (600×1.100 mm) e o furo passante (Ø 120 mm): geometria identica. A diferença é apenas no tonnellaggio e nas velocidade. Trabalhar costantemente ao 90-100% da capacidade nominal aumenta desgaste e consumo energetico. Sovradimensionare a prensa porta a trabalhar a regime ideal, mas costa de mais. Para oficinas generaliste com aplicações miste verso 80-100 toneladas a HCP 100 é o dimensionamento correto.
Posso usarla para imbutitura profonda?
Para imbutitura médio-profonda sim (chapas até 3-4 mm sobre forme standard). A curso pistone 300 mm é adequada para a maior parte das imbutiture industriais standard.
L'imbutitura profonda exige força, curso adequada, geometria stampo correta. A HCP 100 com curso 300 mm e 100 toneladas gestisce a maior parte das imbutiture medie. Para imbutiture estreme sobre chapa spessa (além 4 mm) avaliar HCP 150 ou prensas de pórtico. Para produção de série sobre imbutitura específica avaliar prensas dedicate com servocomandi.
O motor 7,5 kW é suficiente para uso contínuo?
Sim. O depósito óleo 300 litros é dimensionado para gestire o calor generato em ciclos prolungati. A HCP 100 é projetada para uso industrial contínuo standard.
L'olio hidráulico em trabalho se scalda para attrito; o depósito 300 litros (50% em mais da HCP 60) fornece massa termica suficiente para ciclos quotidiani prolungati sem superare temperaturas operative. Para uso intensivo em ambiente quente ou para ciclos de trabalho estremi pode ser consigliabile installare uno scambiatore de calor opzionale.
Posso usar stampi de dimensões diferentes?
Sim. O tampo 600×1.100 mm accoglie stampi de várias dimensões; o furo passante Ø 120 mm permite espulsione sfridi e operações passanti. Stampi sobre 600×1.100 mm não são installabili.
A maior parte dos stampi industriais standard rientra nas dimensões do tampo. Para stampi mais grandes é raccomandato pianificare em anticipo: a HCP 100 tem geometria fixa, não espandibile. Para produção sobre componentes de dimensões significativamente maggiori ao tampo avaliar gama DKS de pórtico, onde o estrutura móvel e os 2.550 mm entre montanti gestiscono peças de dimensão superior.
Quanto consuma em produção standard?
O motor 7,5 kW assorbe em trabalho maciço tipicamente 7,5-8,5 kWh para agora de funzionamento effettivo. Em produção standard com duty cycle 60-70% o consumo médio é 5-6 kWh para agora.
Para oficinas com custo elétrico significativo é raccomandato organizzare os ciclos para minimizzare os tempos de stand-by com motor acceso. O desligamento entre ciclos distanziati reduz o consumo médio. Para uso contínuo o consumo é prossimo ao máximo nominal. Sistemas de recupero energia opzionali são disponíveis sobre versões industriais avanzate.
