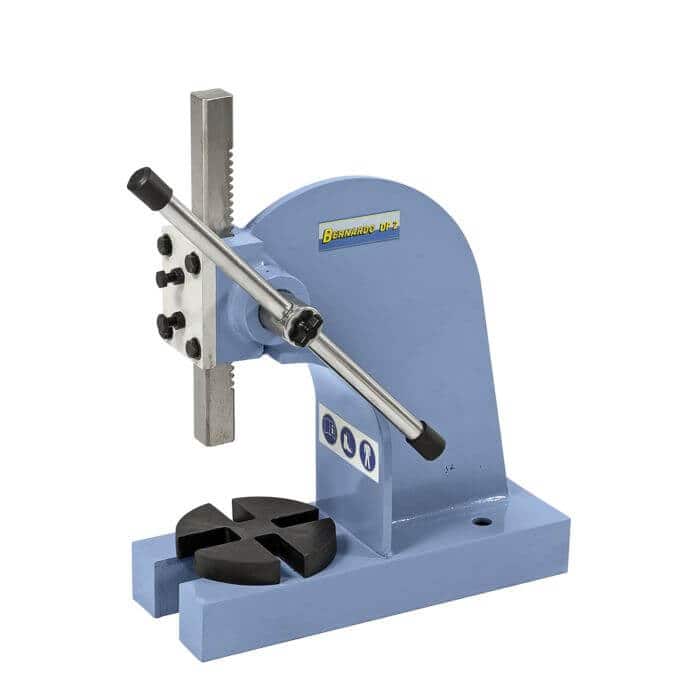

A prensa manual a cremalheira Bernardo DP2 oferece estrutura em aço massiccio privo de torsioni, força efetiva 1.285 kg / 12.605 N com alavanca regulável de 450 mm e força manual 60 kg, altura útil peça 190 mm, distância dall'asse coluna 145 mm, bucha 31×31×350 mm, tampo giratório Ø 155 mm com aperture multiple (3 × Ø 24 mm, 1 × Ø 35 mm). Adequada a inserimento/extração rolamentos, boccole, pequenos componentes, raddrizzatura, quinagem, brocciatura leve. Peso 30 kg. Produzida na Áustria, distribuída em Itália pela Krollit como distribuidor oficial Bernardo desde 2007.
-
Força efetiva (com alavanca 450 mm): 1.285 kg / 12.605 N
-
Altura max peça: 190 mm
-
Distância eixo coluna: 145 mm
-
Tampo giratório: Ø 155 mm com 4 aperture
-
Bucha: 31 × 31 × 350 mm
-
Estrutura: Aço massiccio privo de torsioni
-
Peso: ca. 30 kg
Quem usa a DP2 e para quê
A Bernardo DP2 é a prensa manual a cremalheira intermédia da família DP, escolha típica para oficinas generaliste que cercano um compromesso entre capacidade e dimensões. Com altura útil peça 190 mm e força efetiva 1.285 kg cobre a grande maggioranza das operações de oficina mecânica: inserimento/extração rolamentos standard, montagem boccole, raddrizzatura de veios pequenos, quinagem de fio metálico, brocciatura leve. OS 30 kg de peso forniscono estabilidade adequada pur restando trasportabile de uma persona. A força efetiva 1.285 kg é a mais alta da gama DP a peso inferior à D5 (160 kg): relação força/peso ottimizzato para uso diário artesanal. Nos oficinas dos clientes Krollit é a escolha mais frequente entre as prensas manuais a cremalheira para oficinas generaliste, reparti de manutenção e oficinas artesanais que trabalham peças de dimensões standard.
OU seu lugar na gama Bernardo
A DP2 é o modelo mais equilibrato da família DP. Sob de lei a DP1 (força 1.140 kg, altura 135 mm, peso 11 kg) para pequenas aplicações; sobre de lei a DP3 (força 1.181 kg, altura 300 mm, peso 40 kg) para peças mais alti; e a D5 (força 1.560 kg, altura 445 mm, peso 160 kg em ferro fundido) para aplicações gravose. A DP2 tem a força efetiva mais alta da gama sob os 50 kg de peso: a DP3 trade off altura peça (300 mm) para força inferior (1.181 kg), o relação alavanca-cremalheira é bilanciato de forma diverso. Para a grande maggioranza das oficinas generaliste a DP2 é a escolha dimensionada corretamente: altura peça 190 mm cobre rolamentos, boccole e pequenos veios, força 1.285 kg gestisce a maior parte das operações standard, peso 30 kg permite riposizionamento occasionale.
Logística e apoio Krollit
Envio Bernardo em 5-9 dias úteis (7 dias para ou Sobre o de Itália). Com 30 kg é spedita em embalagem protetora e pode ser maneggiata de uma persona. Deve fixada a um bancada de trabalho robusto através de os furos de montagem. Peças sobressalente originais Bernardo disponíveis de armazém com envio 3-5 dias úteis. Apoio ao cliente em italiano disponível.
Para quem é a DP2
| Perfil |
Compatibilidade |
Motivo |
| Amador appassionato |
Recomendado |
Bilancio capacidade-dimensões adequado a uso amador evoluto sobre componentes meccanici de dimensão standard. Instrumento duradouro para anni de uso intermittente. |
| Oficina mecânica generalista |
Recomendado |
Escolha mais frequente para uso diário artesanal. Força 1.285 kg e altura 190 mm cobrem a grande maggioranza das operações standard de oficina mecânica. |
| Reparto manutenção / oficina artesanal |
Recomendado |
Compromesso ideal entre capacidade e portabilità. Para peças que eccedono 190 mm de altura avaliar DP3 ou D5. |
Não indicado para: trabalhos sobre peças além 190 mm de altura (avaliar DP3 ou D5); aplicações que exigem forze além 1,3 toneladas (D5); produção de série a alta cadenza (a prensa é manual); uso em obra sem bancada de apoio estável.
Capacidade de trabalho
| Específica |
Valor |
| Altura max peça |
190 mm |
| Distância eixo coluna |
145 mm |
| Força manual (sobre a alavanca) |
60 kg / 588 N |
| Força efetiva sobre a peça |
1.285 kg / 12.605 N |
| Comprimento alavanca |
450 mm |

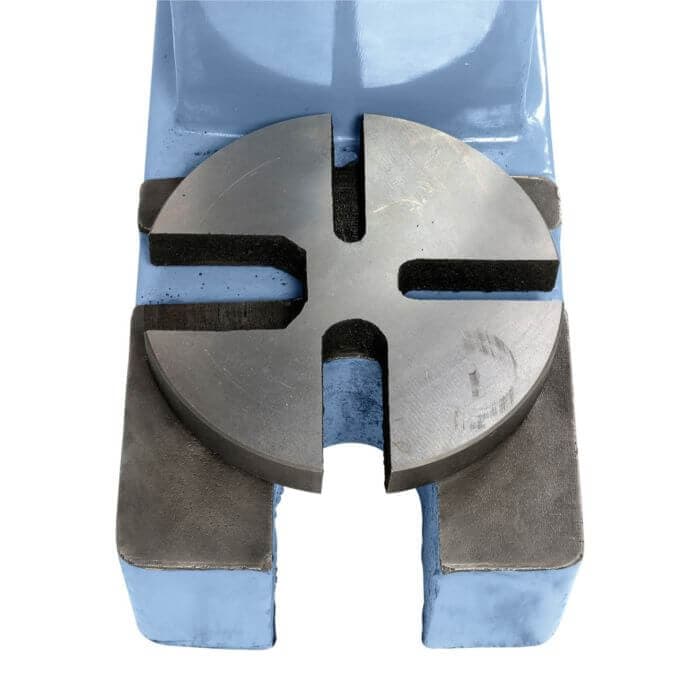

Bucha e tampo giratório
| Específica |
Valor |
| Dimensões bucha |
31 × 31 × 350 mm |
| Diâmetro tampo giratório |
155 mm |
| Aperture tampo giratório |
3 × Ø 24 mm / 1 × Ø 35 mm |
Dimensões e peso
| Específica |
Valor |
| Dimensões máquina (L × P × H) |
220 × 415 × 430 mm |
| Peso líquido |
ca. 30 kg |
| Material estrutura |
Aço massiccio privo de torsioni |
Conformidade
| Específica |
Valor |
| Marcação |
CE |
Equipamento standard
- Prensa manual Bernardo DP 2 (corpo máquina)
- Tampo giratório com aperture
- Alavanca regulável
Perguntas frequentes
Conviene a DP2 ou a DP3?
Depende dall'altezza típica dos peças. A DP2 tem altura peça 190 mm e força 1.285 kg; a DP3 tem altura 300 mm mas força inferior (1.181 kg). Para peças pequenos a alta força a DP2 é preferibile, para peças alti a DP3.
A diferença chave não é apenas dimensionale mas de trade-off: a DP3 sacrifica força para altura peça, a DP2 sacrifica altura para força. Para uso sobretudo sobre rolamentos e boccole standard a DP2 é dimensionada corretamente. Para peças alti (veios, montanti, perfis) a DP3 é obbligata. A diferença de preço é contenuta.
Posso pressare rolamentos sobre veios médias?
Sim, até 190 mm de altura peça. Para rolamentos sobre veios mais alti avaliar DP3 (300 mm) ou D5 (445 mm).
A maior parte dos rolamentos sobre veios de oficina rientra nos 190 mm de altura útil. Para aplicações especificações (veios de motores industriais, buchas longos) pode ser necessária uma prensa com altura útil maior. Verificar a altura total do componente assemblato (rolamento + sporgenza veio) antes da escolha.
Deve fixada ao bancada ou resta estável de sola?
Deve fixada ao bancada através de os furos de montagem. OS 30 kg de peso não são sufficienti a contrastare a reazione de pressatura: sem fixação a máquina se solleva durante l'operazione.
Parafusos de fixação standard ao bancada são sufficienti. O bancada deve ser robusto e dimensionado para resistere às forze laterali durante a pressatura. Para oficinas sem bancada adequado é disponível como acessório opzionale uma base pesado. Para uso temporaneo ou trasportabile, avaliar modelos mais pequenos (DP1).
Quanto é rápido nell'inserimento de rolamentos standard?
Para rolamentos standard o ciclo completo (posicionamento, pressatura, rimozione) exige 30-60 segundos. A velocidade é limitata do posicionamento de peça, não da cremalheira.
A cremalheira da DP2 tem curso adequada para a maior parte das pressature em un'unica operação. Para inserimenti profondi pode servire pompare a alavanca mais volte: cada colpo de alavanca faz avanzare o bucha de alguns millimetri. Para produção de série a cadenza mais alta avaliar prensas hidráulicas.
Quanto durano a cremalheira e os engrenagens?
Em uso intermittente artesanal a DP2 é projetada para durabilidade de decenni com manutenção mínima (lubrificação periodica). OS componentes meccanici são dimensionati para uso regular sem desgaste significativa.
O segnale que é agora de intervenire é o gioco eccessivo na cremalheira ou difficoltà de movimento. Manutenção ordinaria: lubrificação da cremalheira cada 6-12 meses a segunda dell'uso. Peças sobressalente originais Bernardo disponíveis de armazém com envio 3-5 dias úteis.
