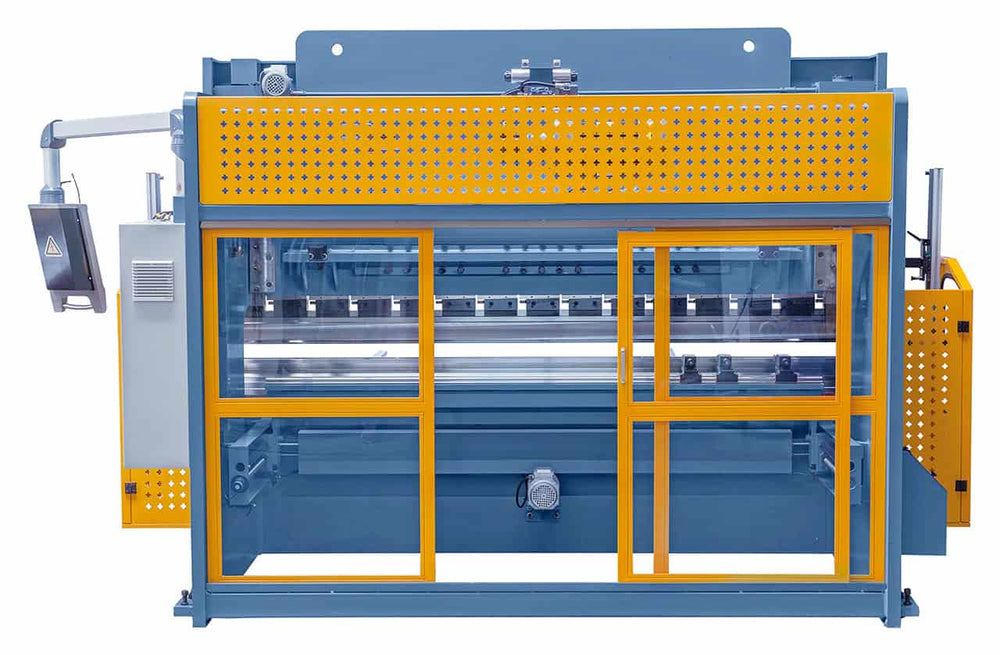

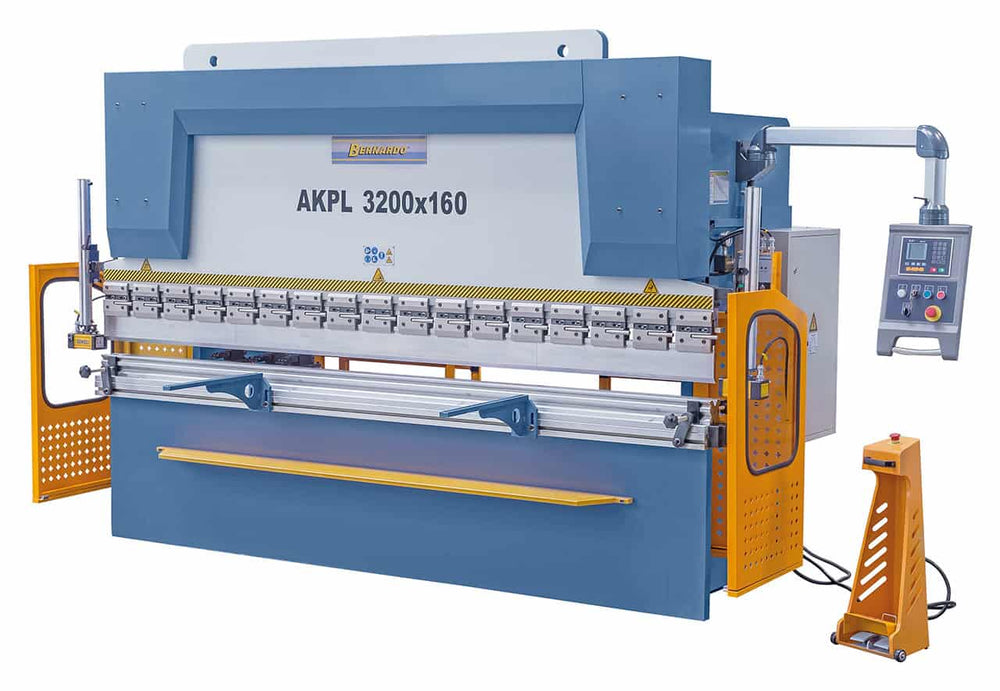

Bernardo Prensa quinadeira hidráulica AKPL 3200 x 160

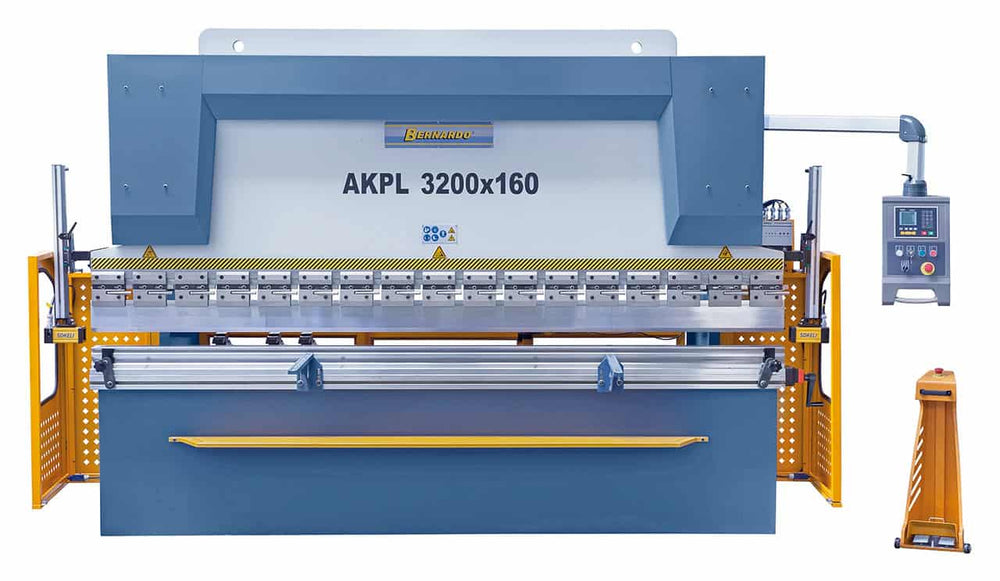

Dobradeira Hidráulica Bernardo AKPL 3200 x 160

A dobradeira hidráulica AKPL 3200 x 160 foi projetada para atender às necessidades de oficinas e metalúrgicas que exigem uma máquina potente e versátil para o processamento de chapas metálicas de grandes dimensões. Com uma força de dobra de 160 toneladas e um comprimento de trabalho de 3200 mm, garante alto desempenho e resultados precisos mesmo com grandes espessuras. O sistema de compensação manual de curvatura da bancada, fornecido como padrão, assegura dobras perfeitamente uniformes ao longo de todo o comprimento de trabalho. Graças aos cilindros sincronizados, à estrutura robusta em aço e ao batente traseiro com fuso de esferas recirculante, a máquina oferece estabilidade, confiabilidade e precisão. O controle NC E21S torna a operação simples e intuitiva, enquanto o sistema de troca rápida de ferramentas reduz os tempos de configuração.

Especificações principais

Força de dobra de 160 toneladas e comprimento de trabalho de 3200 mm
Sistema de inclinação da mesa ajustável manualmente incluído como padrão
Cilindros sincronizados garantem descida paralela e precisa

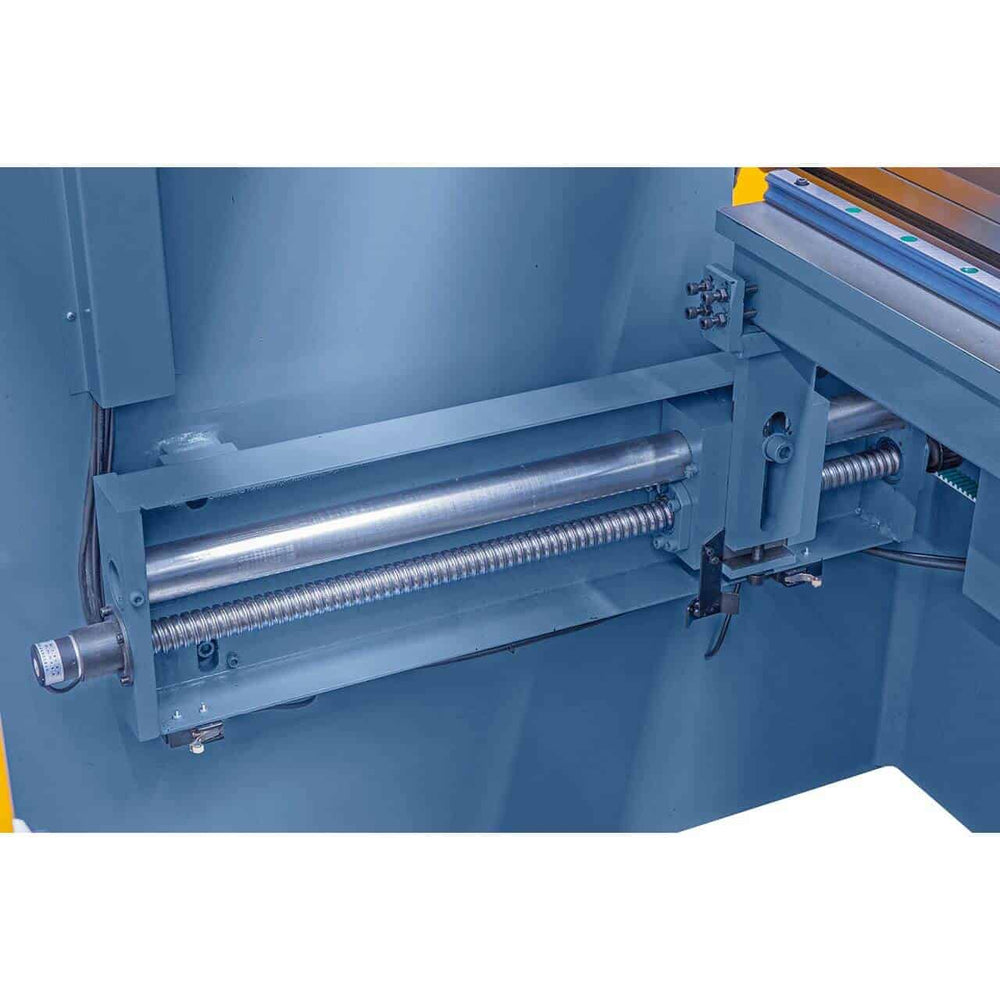

Batente traseiro de fuso de esferas de alta precisão (0–600 mm)

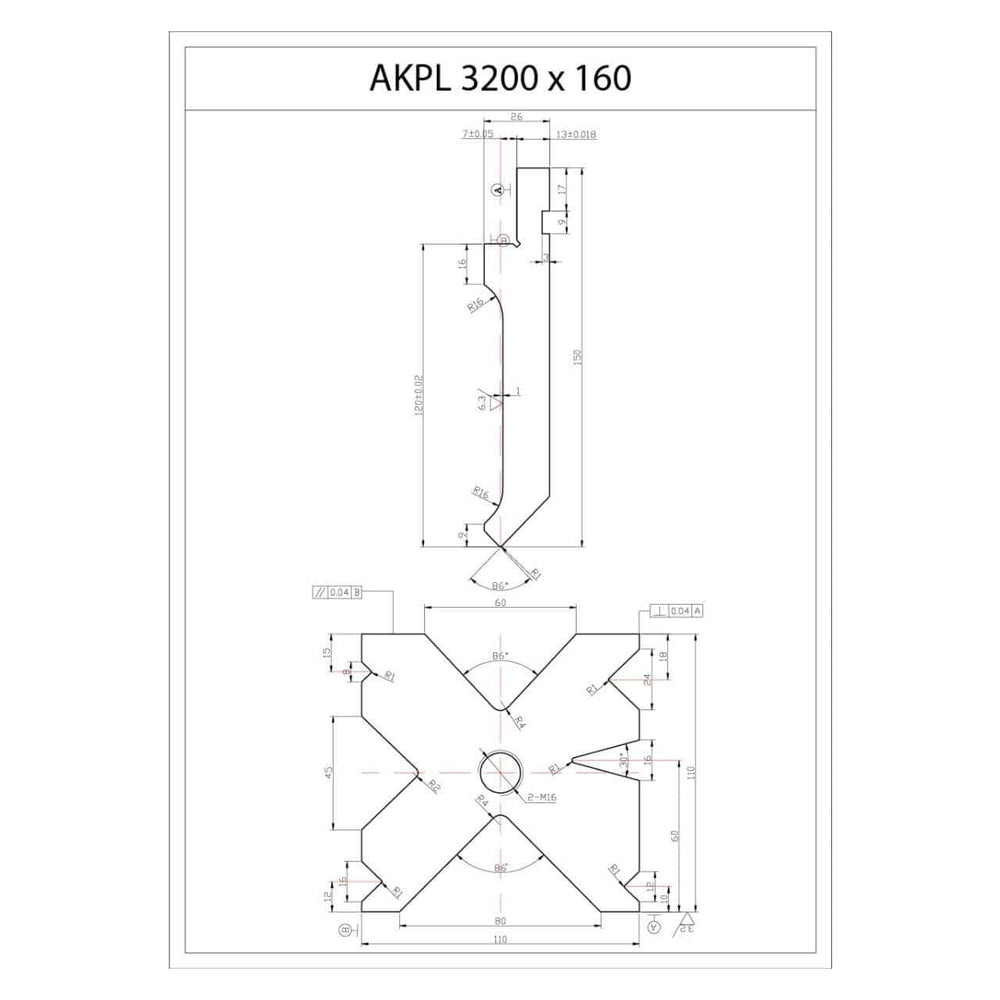

Ferramenta superior segmentada com sistema de fixação rápida
Ferramenta inferior com 8 aberturas em forma de V para várias dobras

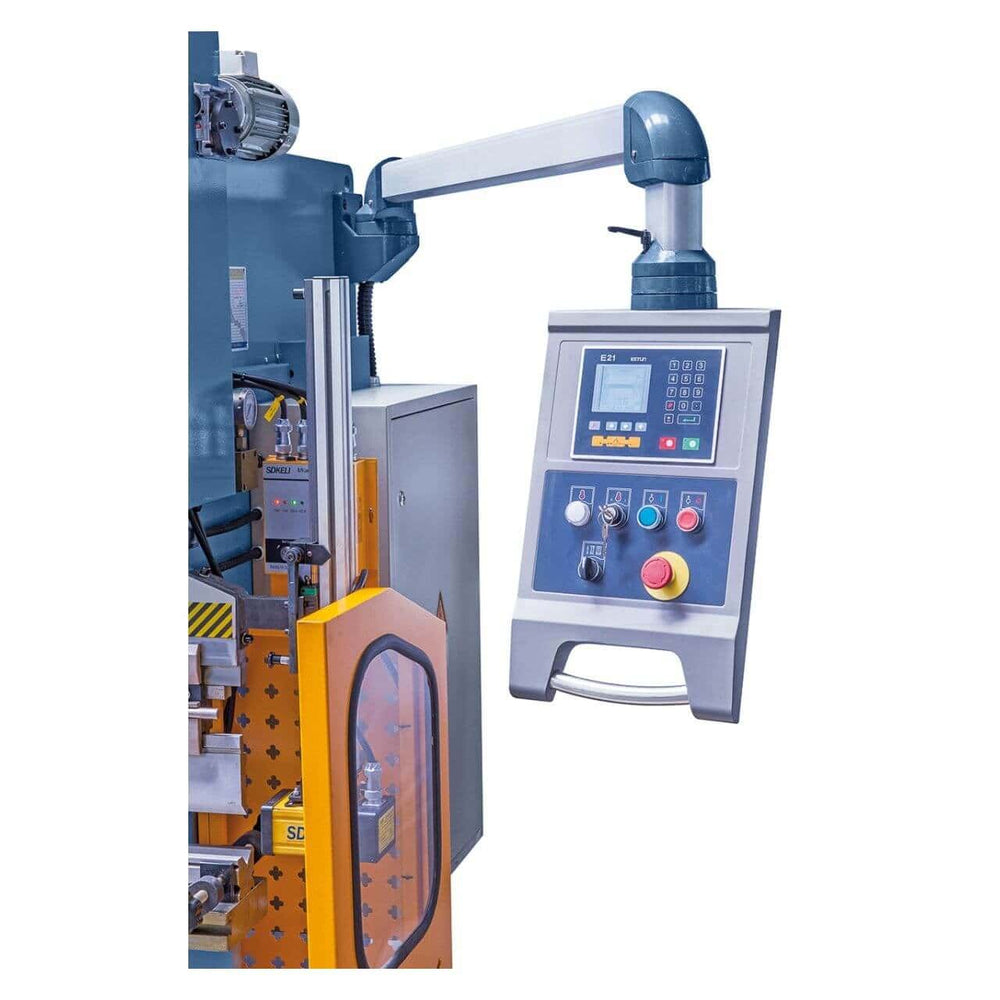

Controle NC E21S integrado e fácil de usar
Construção robusta em aço de qualidade profissional, livre de tensões

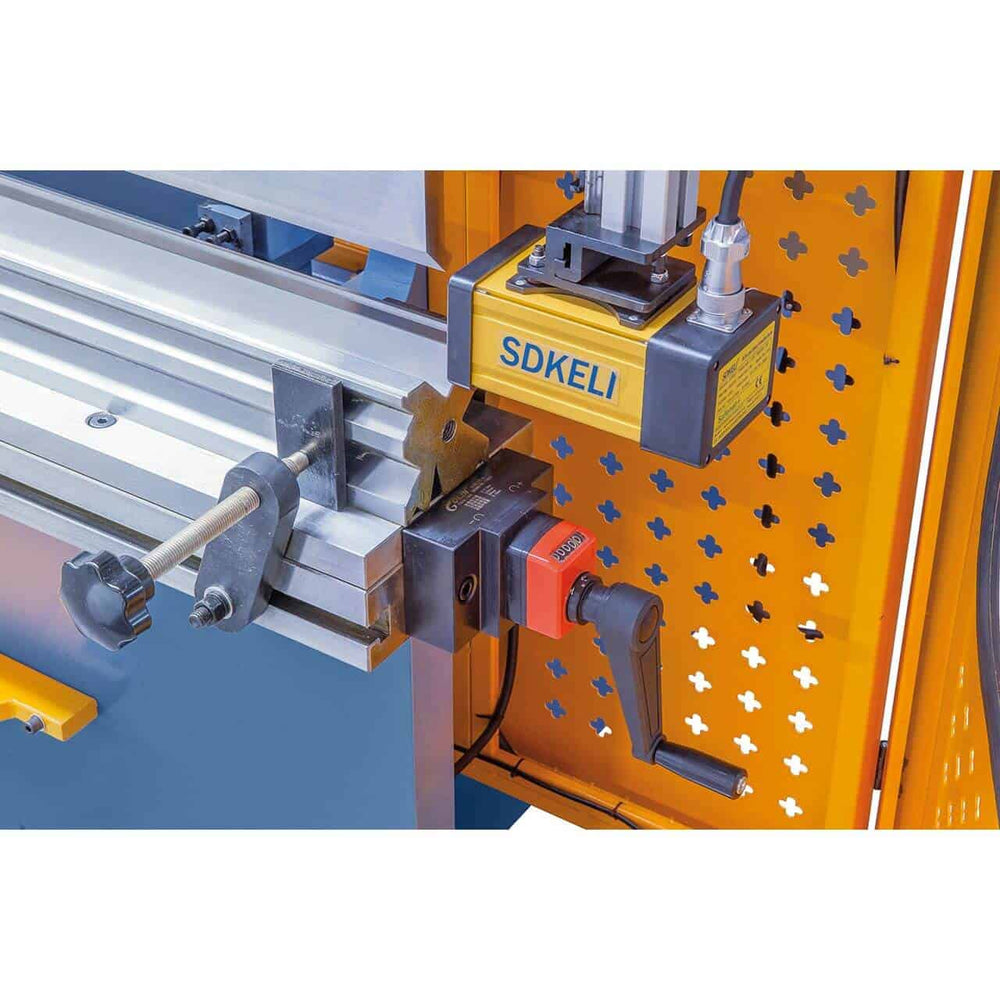

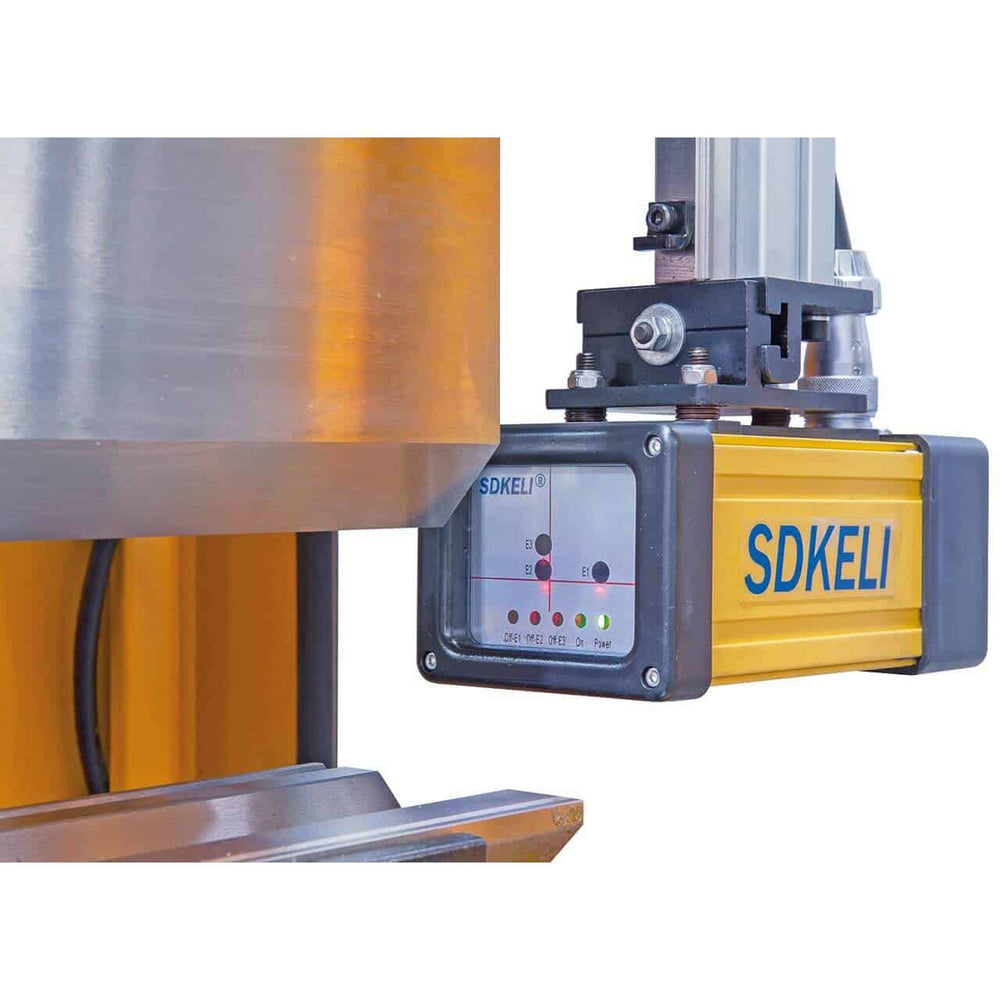

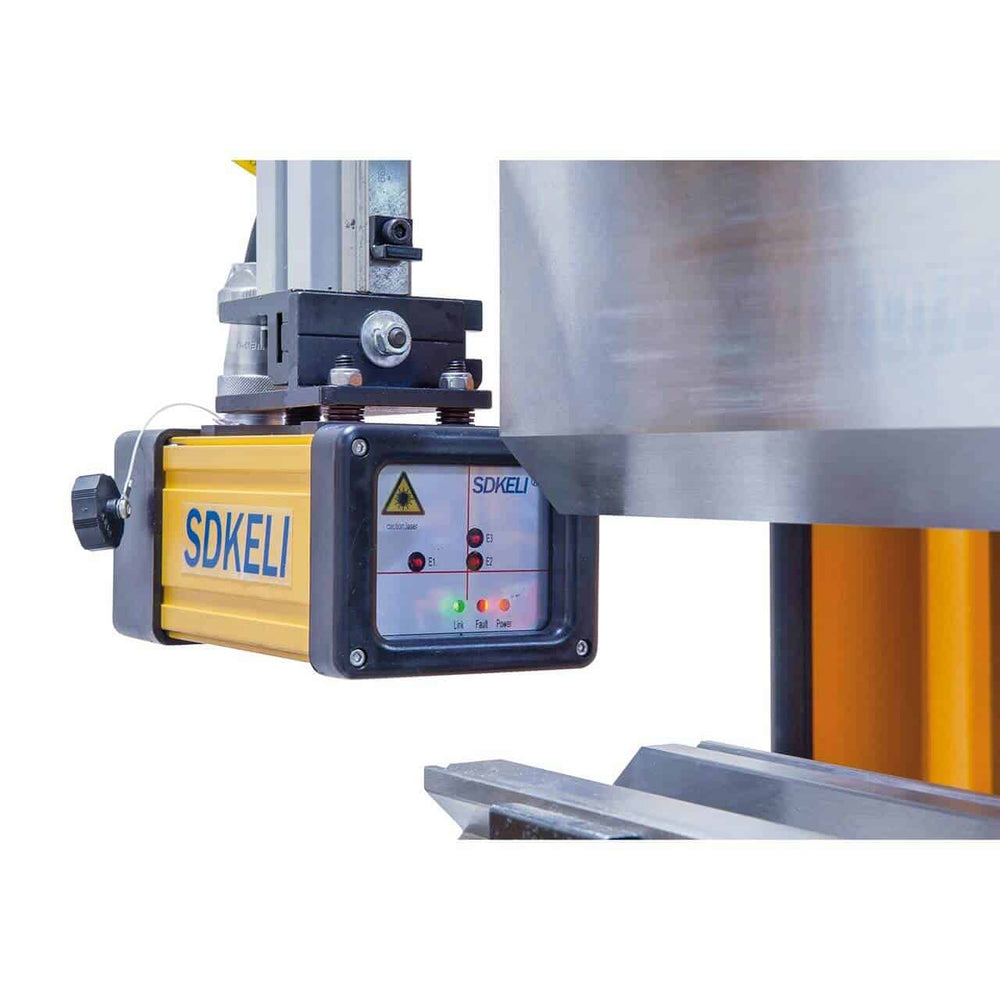

Sistema de segurança SDKELI, grade de proteção e pedal de emergência

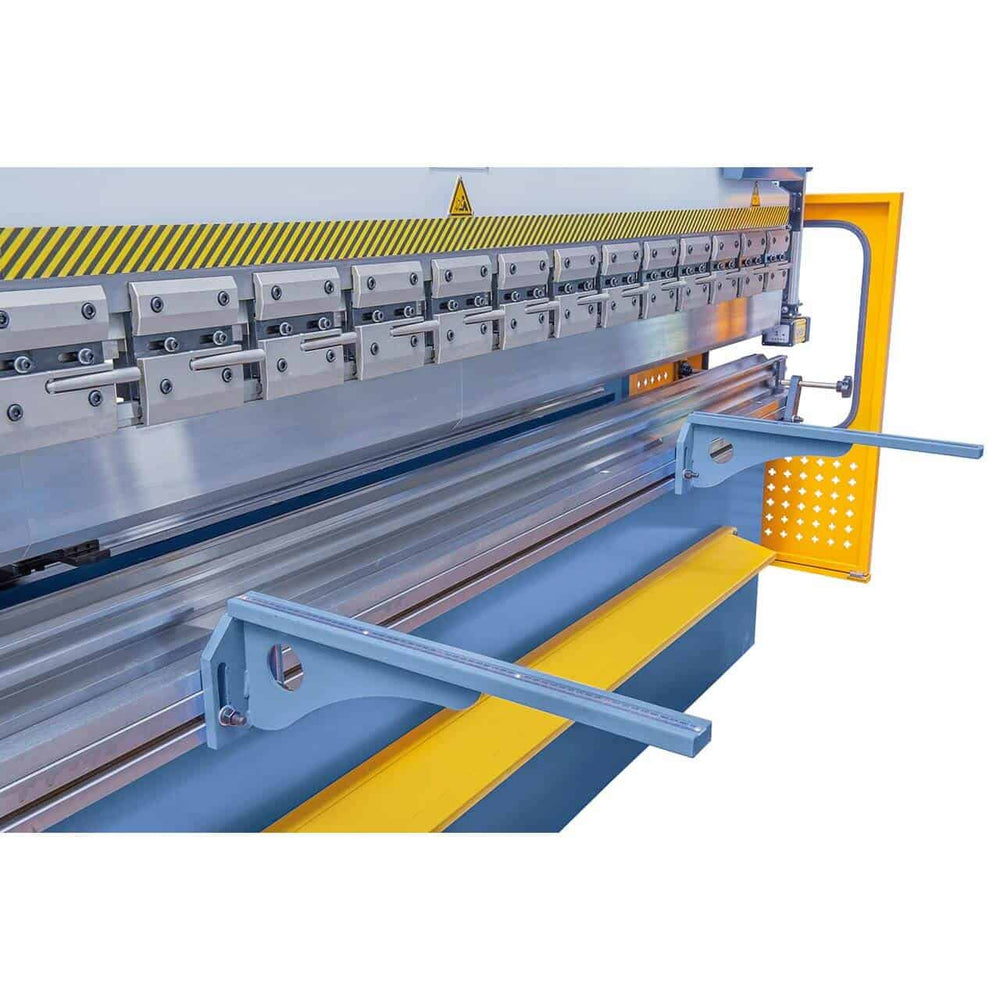

Suportes frontais para chapas metálicas fornecidos como padrão

Tabela Técnica dados

Características	Dados
Pressão de flexão	160 toneladas
Comprimento efetivo	3200 mm
Distância entre os montantes	2600 mm
Curso do pistão	180 mm
Profundidade da garganta	470 mm
Batente traseiro (Eixo X)	0 – 600 mm
Largura da mesa	215 mm
Altura da mesa	830 mm
Velocidade de aproximação	90 mm/s
Velocidade de dobra	8 mm/s
Velocidade de retorno	90 mm/s
Capacidade do tanque de óleo	260 litros
Motor Potência	11,0 kW
Dimensões (C x L x A)	3700 x 2020 x 2530 mm
Peso total	aprox. 9500 kg

Conteúdo da embalagem
Sistema de ajuste manual de curvatura da mesa

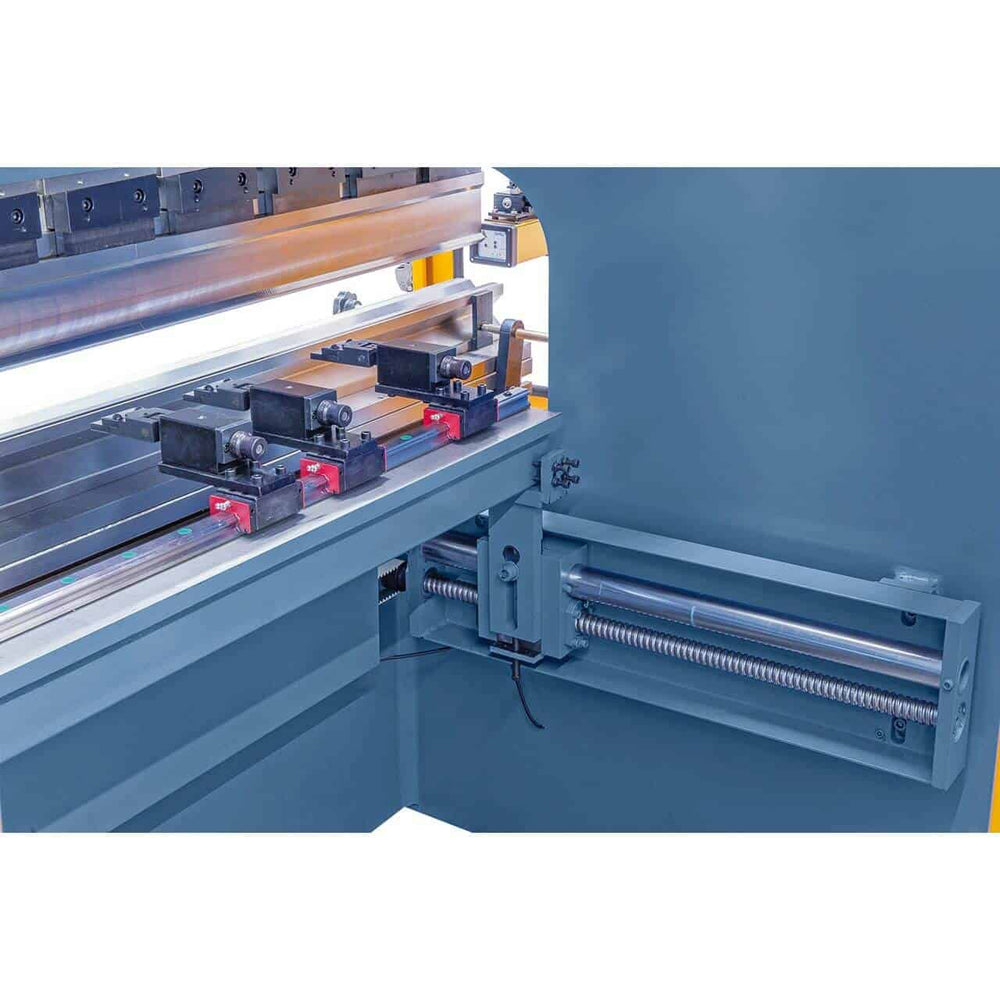

Batente traseiro com fuso de esferas
Ferramenta superior segmentada com fixação rápida
Ferramenta inferior com 8 V
Suportes frontais para chapa metálica
Controle NC E21S
Batentes com altura ajustável
Sistema de segurança SDKELI

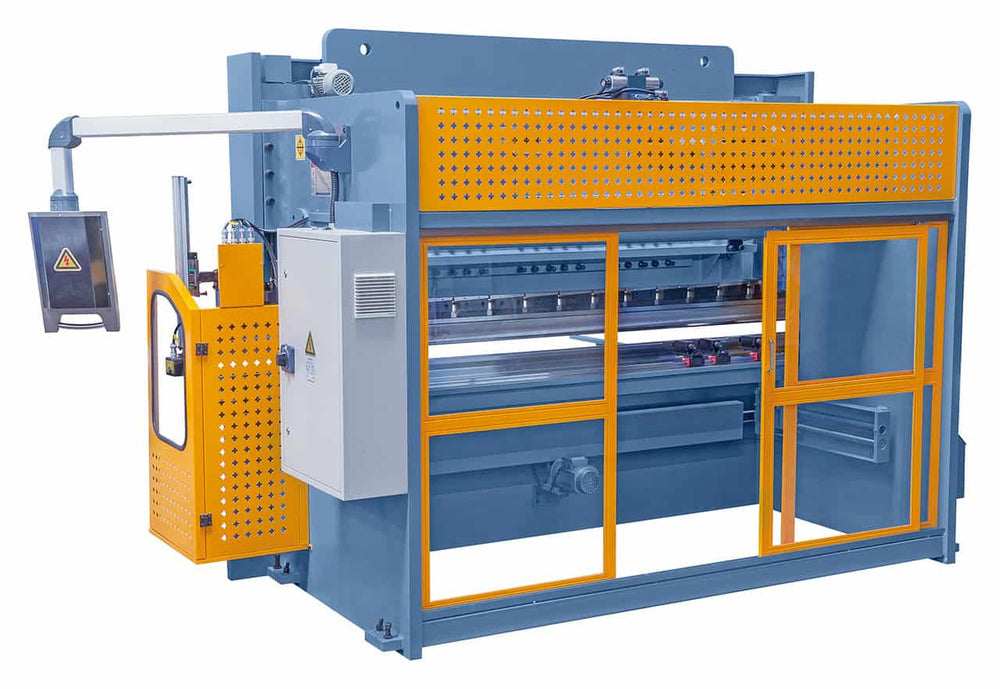

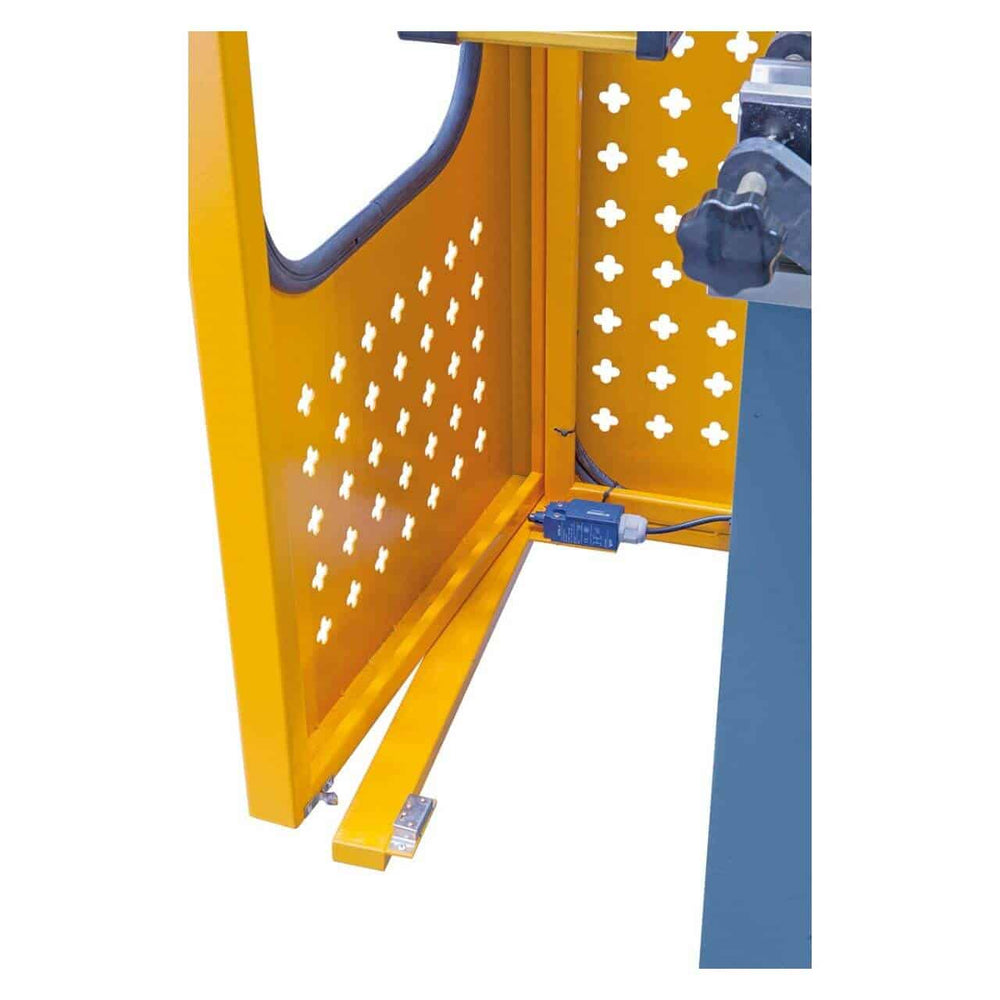

Grade de proteção lateral
Pedal de controle com parada de emergência

Logística

Entrega para Bernardo: 5 a 9 dias úteis (7 dias para o Sul). Peças de reposição originais disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Perguntas Frequentes

Como calcular a força de flexão necessária?

Fórmula básica: F (kN) = (8 × espessura² × resistência × comprimento) / abertura V. Para aço S235 (400 N/mm²) com V = 8 × espessura: F ≈ 50 kN/m para cada mm de espessura. Exemplo: 2 mm em 2.000 mm → aproximadamente 200 kN (20T). O AKPL deve ser selecionado com uma força nominal pelo menos 20% maior que a força calculada. Para materiais diferentes ou geometrias complexas, entre em contato com a Krollit para verificação.

Qual ​​é a espessura máxima em aço inoxidável com o AKPL?

A capacidade nominal refere-se ao aço S235 (400 N/mm²). No aço inoxidável AISI 304 (620 N/mm²), a capacidade é reduzida em 35–40%. No alumínio 5052 (195 N/mm²), aumenta em 50%. Consulte a Krollit para materiais específicos.

Os punções e matrizes são intercambiáveis ​​com os de outros fabricantes?

As prensas dobradeiras AKPL utilizam punções padrão europeias (ferramentas Wila/Wilson). A compatibilidade com ferramentas de outros fabricantes deve ser verificada caso a caso — é preferível usar punções e matrizes originais Bernardo para garantir forças de fixação corretas e segurança. Entre em contato com a Krollit para verificar a disponibilidade de ferramentas específicas.

O batente traseiro é motorizado ou manual?

Depende da versão. Os modelos básicos da AKPL possuem um batente traseiro manual com ajuste por parafuso. As versões com CNC integrado possuem um batente traseiro motorizado posicionado automaticamente pela máquina. Consulte a ficha técnica do modelo específico.

Peças de reposição e assistência técnica disponíveis?

Peças de reposição originais Bernardo disponíveis com entrega em 3 a 5 dias úteis. Atendimento ao cliente em italiano disponível.
