Bernardo Prensa quinadeira hidráulica AKPL 3200 x 200

Prensa Dobradeira Hidráulica Bernardo AKPL 3200 x 200

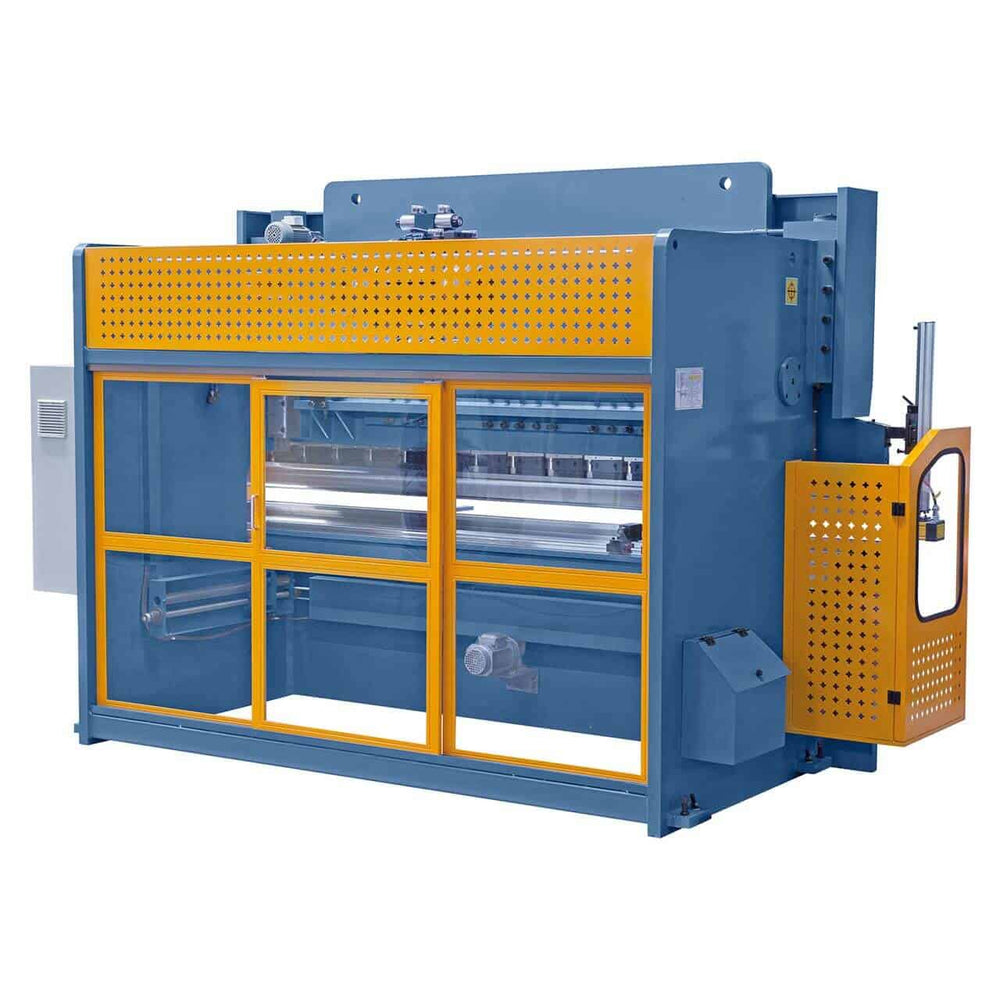

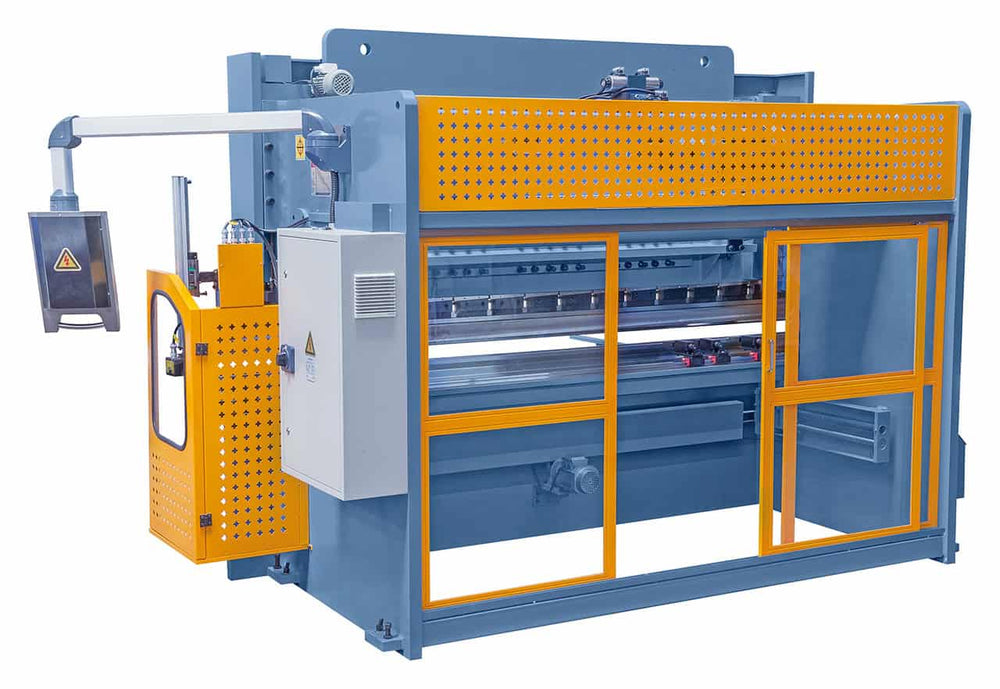

A prensa dobradeira hidráulica AKPL 3200 x 200 é uma máquina de alto desempenho projetada para os processos mais exigentes em chapas metálicas grandes e espessas. Com uma força de dobra de 200 toneladas e um comprimento de trabalho de 3200 mm, oferece potência, estabilidade e precisão incomparáveis. O sistema de compensação manual da bancada, fornecido como padrão, compensa as deformações estruturais durante o processamento, garantindo dobras uniformes e lineares em todo o comprimento de trabalho. A estrutura de aço de alta resistência, os cilindros sincronizados e o batente traseiro com fuso de esferas recirculantes garantem estabilidade e confiabilidade. O controle NC E21S torna o uso simples e intuitivo, enquanto as trocas rápidas de ferramentas reduzem os tempos de configuração e melhoram a produtividade.

Especificações principais

Força de dobra de 200 toneladas com comprimento de trabalho de 3200 mm
Sistema manual de compensação de curvatura da mesa para dobras uniformes em todo o comprimento
Cilindros sincronizados para alimentação paralela e precisa da viga superior

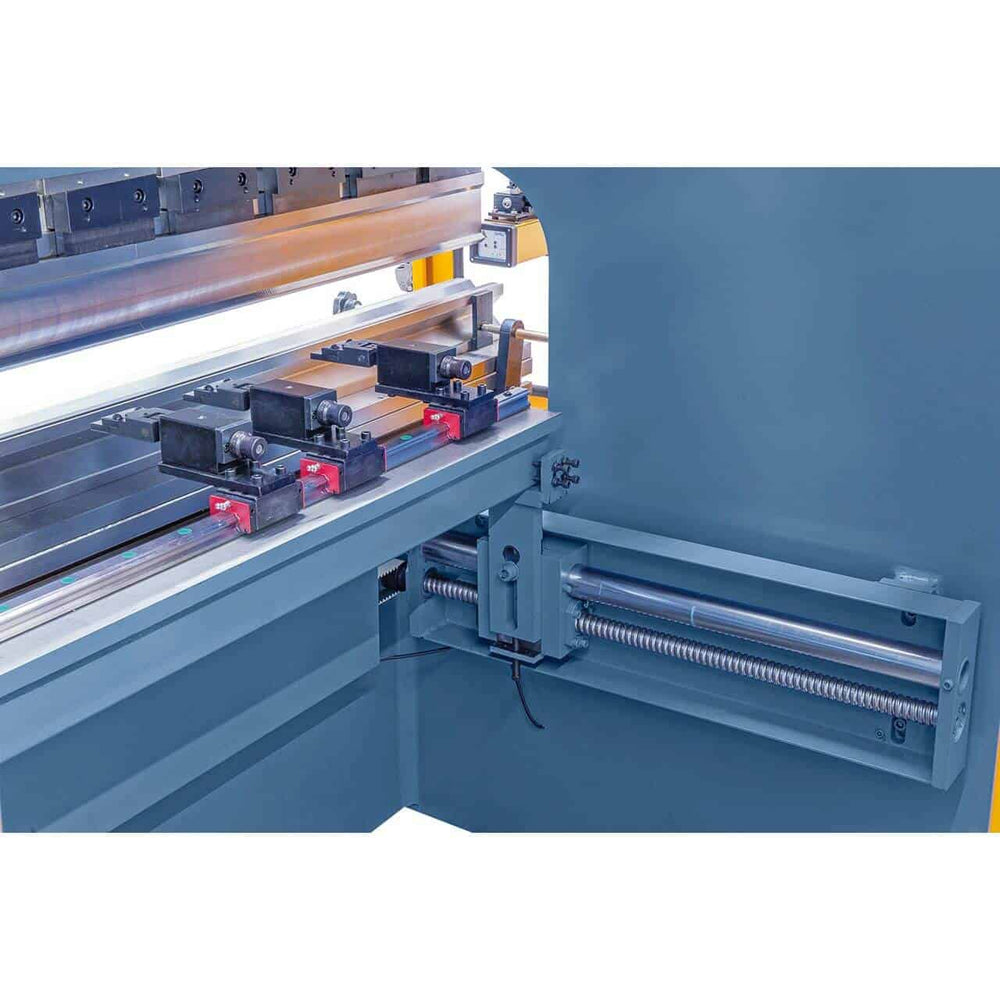

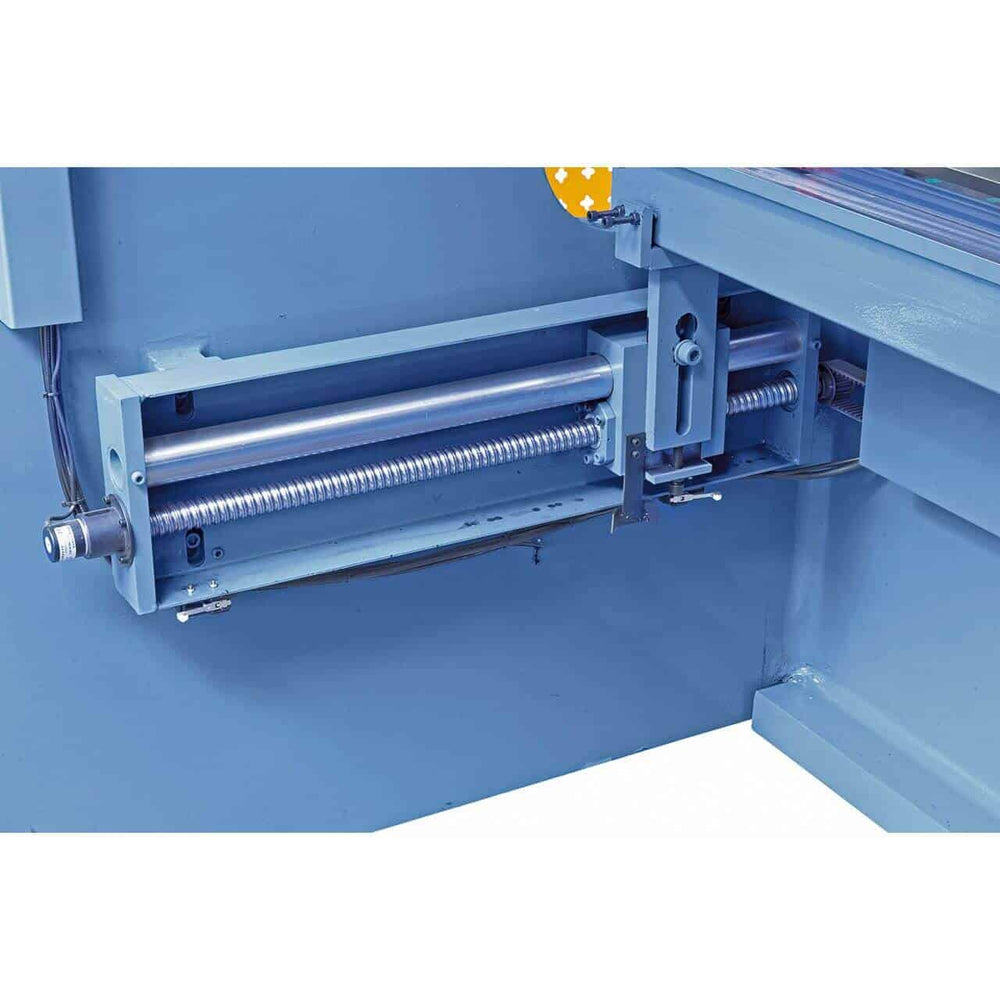

Batente traseiro de fuso de esferas de alta precisão (0–600 mm)
Ferramenta superior segmentada com sistema de fixação rápida
Ferramenta inferior com 8 aberturas em forma de V para uma variedade de dobras

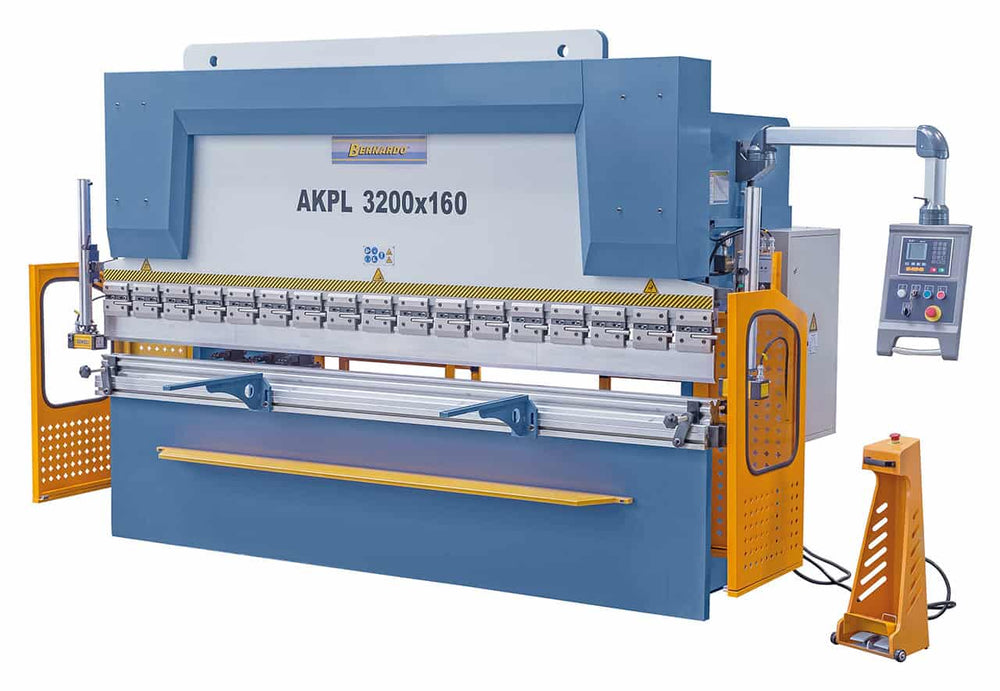

Controle NC E21S integrado, simples e intuitivo
Estrutura de aço robusta e livre de tensões, estável e durável

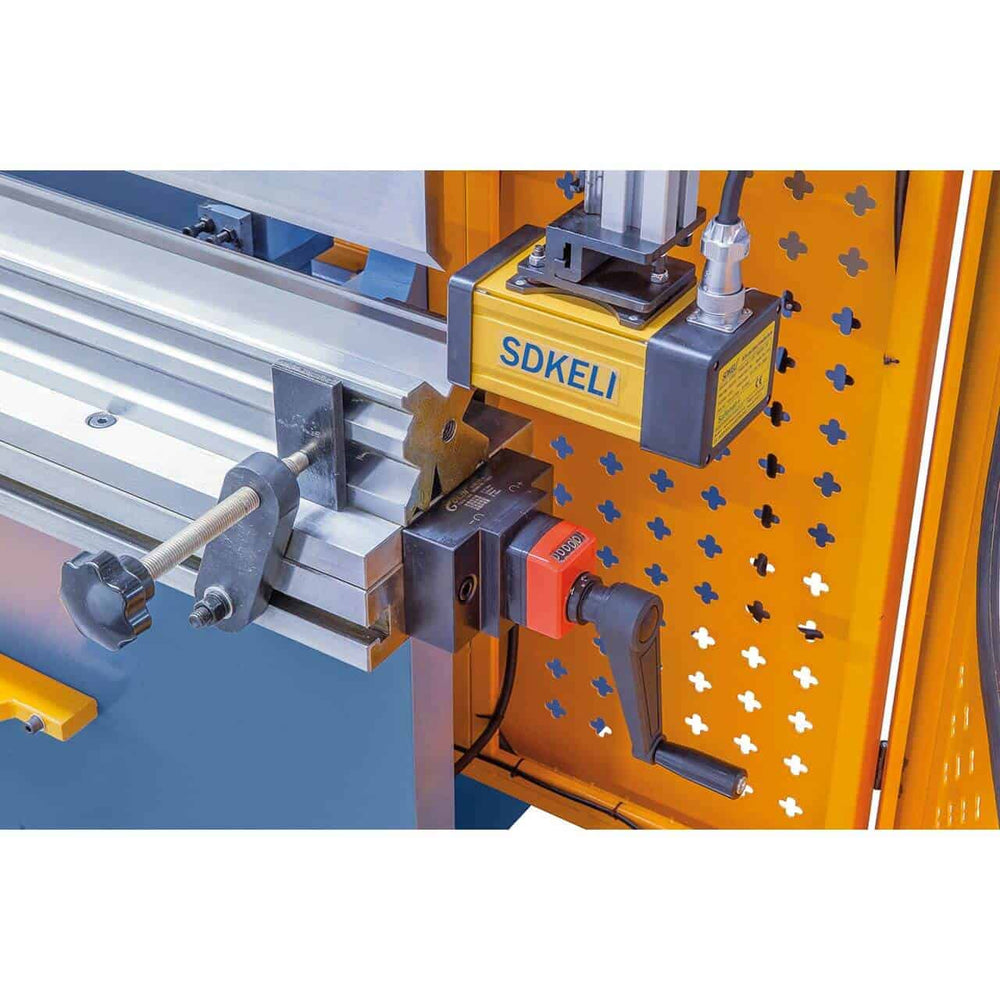

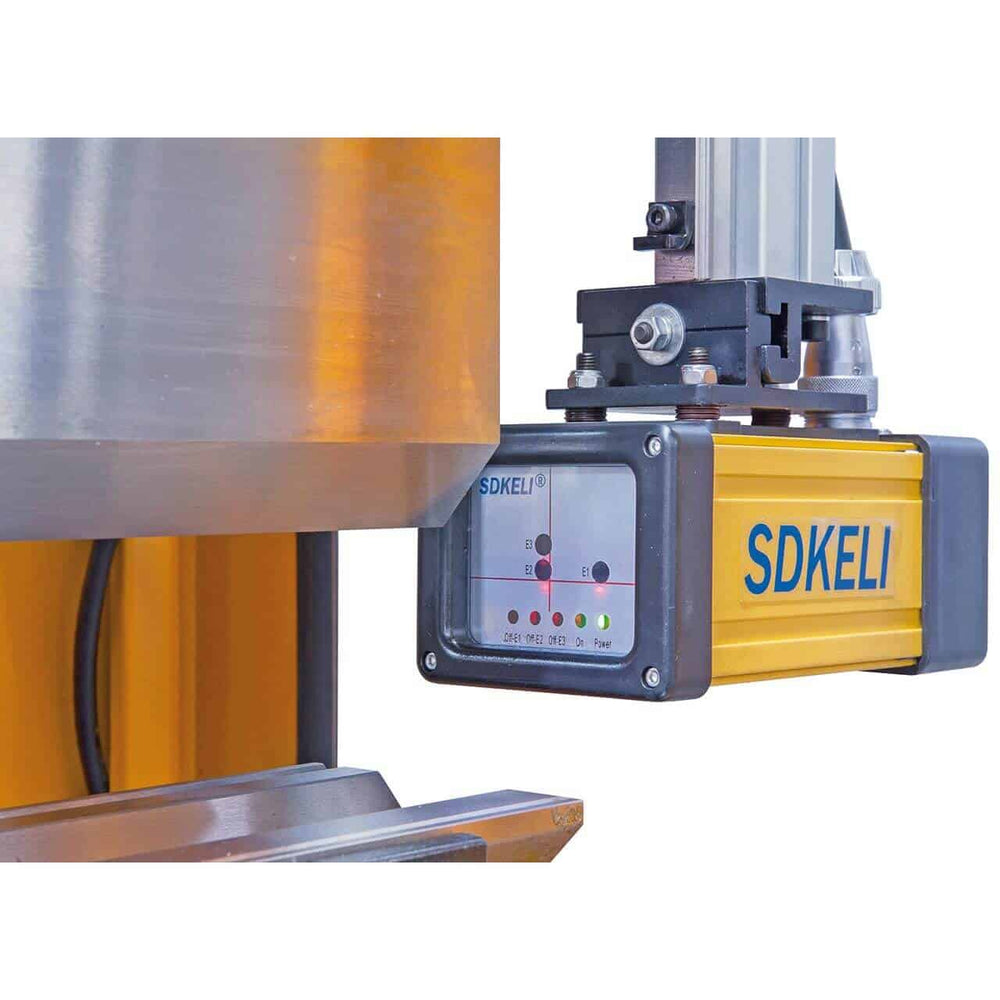

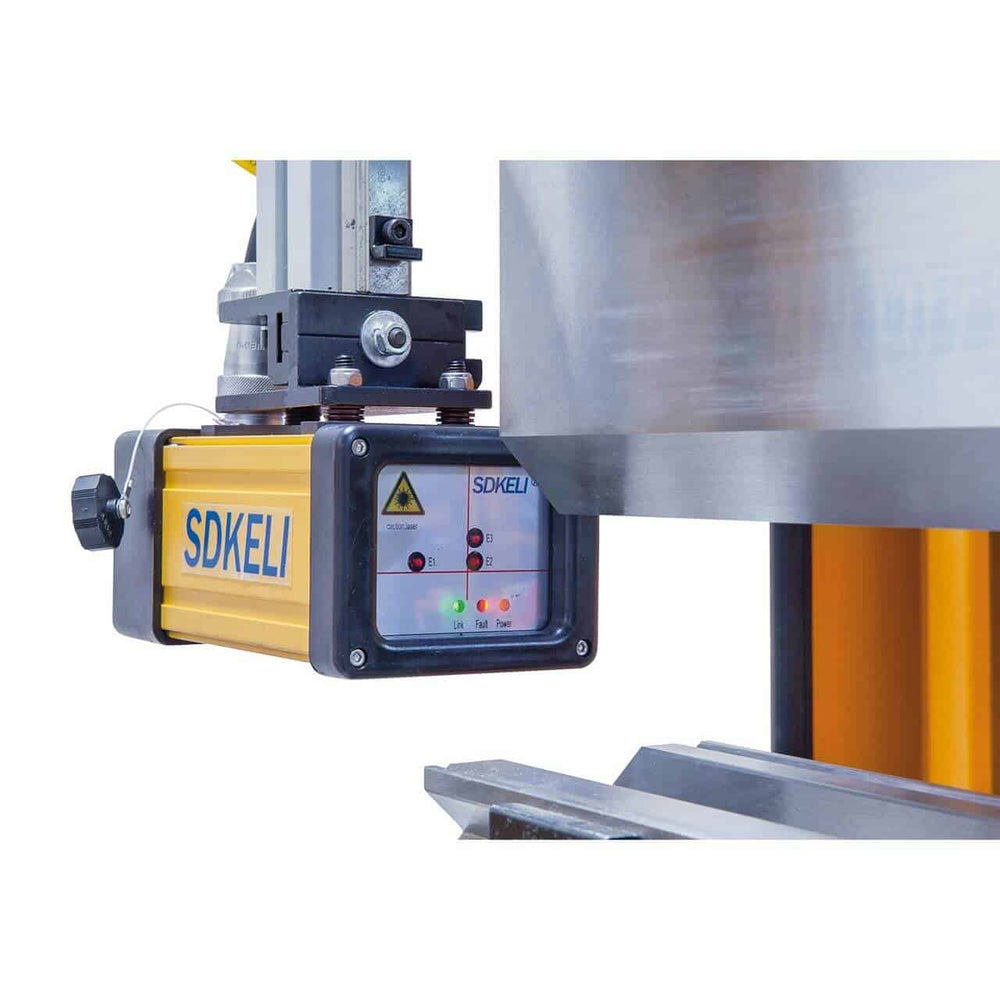

Sistema de segurança SDKELI, grade de proteção e pedal com parada de emergência

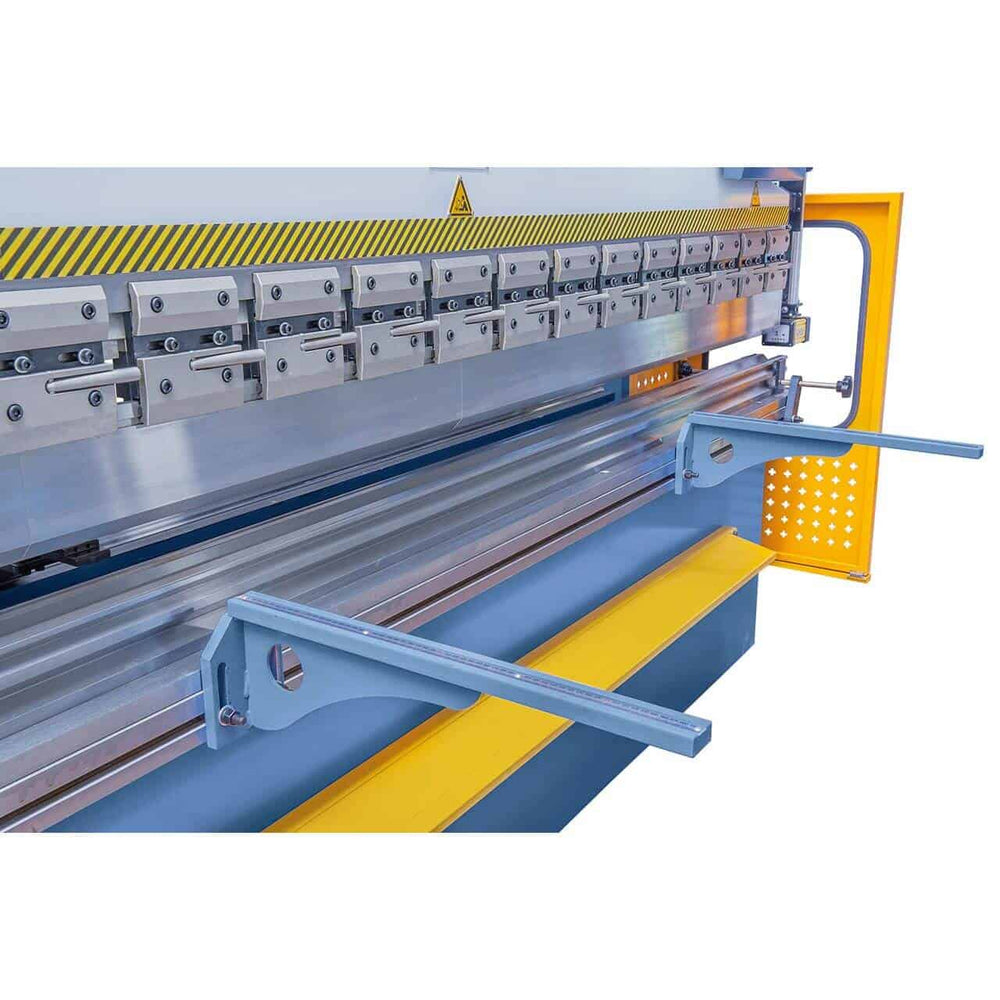

Suportes frontais para chapas metálicas incluídos

Tabela Técnica dados

Características	Dados
Pressão de flexão	200 toneladas
Comprimento efetivo	3200 mm
Distância entre os montantes	2600 mm
Curso do pistão	180 mm
Profundidade da garganta	400 mm
Batente traseiro (Eixo X)	0 – 600 mm
Largura da mesa	260 mm
Altura da mesa	920 mm
Velocidade de aproximação	100 mm/s
Velocidade de dobra	7 mm/s
Velocidade de retorno	100 mm/s
Capacidade do tanque de óleo	280 litros
Motor Potência	15,0 kW
Dimensões (C x L x A)	3850 x 2500 x 2650 mm
Peso total	aprox. 12.500 kg

Conteúdo da embalagem
Sistema manual de ajuste de altura da mesa
Batente traseiro com fuso de esferas
Ferramenta superior segmentada com fixação rápida
Ferramenta inferior com 8 V
Suportes frontais para chapa metálica
Controle NC E21S
Batentes com altura ajustável
Sistema de segurança SDKELI

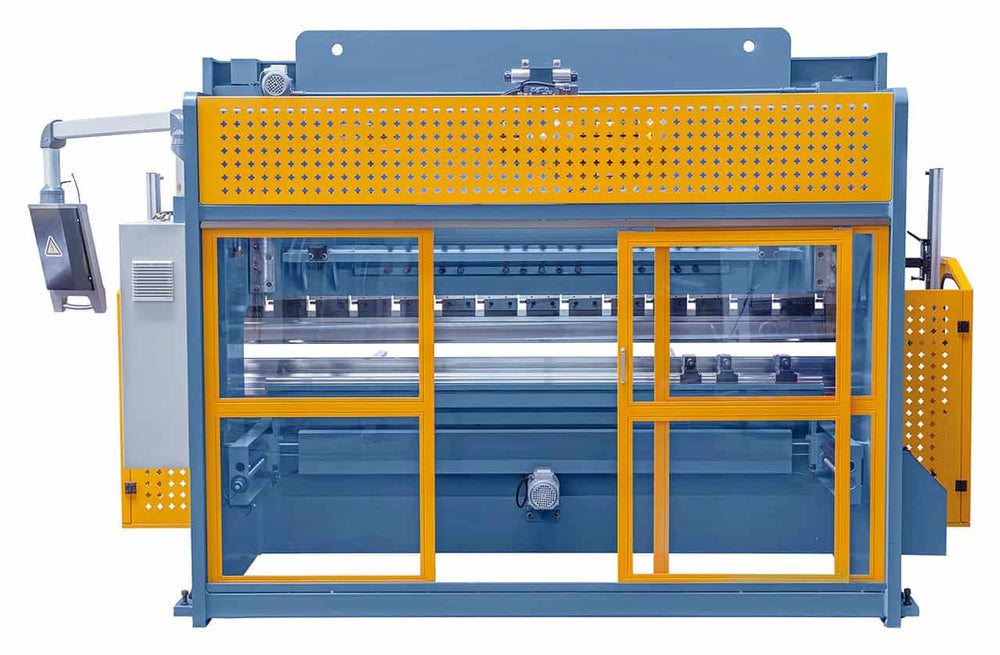

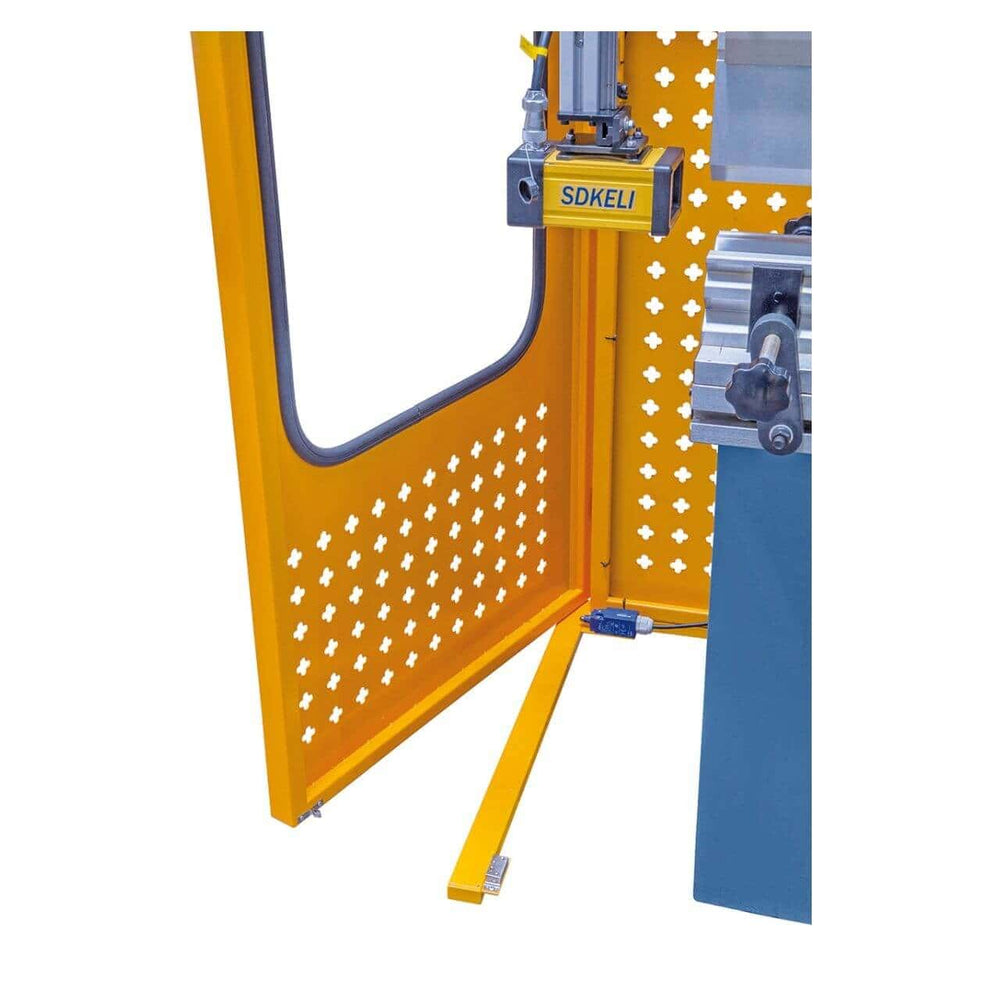

Grade de proteção lateral
Pedal de controle com parada de emergência

Logística

Entrega para Bernardo: 5 a 9 dias úteis (7 dias para o Sul). Peças de reposição originais disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Perguntas Frequentes

Como calcular a força de flexão necessária?

Fórmula básica: F (kN) = (8 × espessura² × resistência × comprimento) / abertura V. Para aço S235 (400 N/mm²) com V = 8 × espessura: F ≈ 50 kN/m para cada mm de espessura. Exemplo: 2 mm em 2.000 mm → aproximadamente 200 kN (20T). O AKPL deve ser selecionado com uma força nominal pelo menos 20% maior que a força calculada. Para materiais diferentes ou geometrias complexas, entre em contato com a Krollit para verificação.

Qual ​​é a espessura máxima em aço inoxidável com o AKPL?

A capacidade nominal refere-se ao aço S235 (400 N/mm²). No aço inoxidável AISI 304 (620 N/mm²), a capacidade é reduzida em 35–40%. No alumínio 5052 (195 N/mm²), aumenta em 50%. Consulte a Krollit para materiais específicos.

Os punções e matrizes são intercambiáveis ​​com os de outros fabricantes?

As prensas dobradeiras AKPL utilizam punções padrão europeias (ferramentas Wila/Wilson). A compatibilidade com ferramentas de outros fabricantes deve ser verificada caso a caso — é preferível usar punções e matrizes originais Bernardo para garantir forças de fixação corretas e segurança. Entre em contato com a Krollit para verificar a disponibilidade de ferramentas específicas.

O batente traseiro é motorizado ou manual?

Depende da versão. Os modelos básicos da AKPL possuem um batente traseiro manual com ajuste por parafuso. As versões com CNC integrado possuem um batente traseiro motorizado posicionado automaticamente pela máquina. Consulte a ficha técnica do modelo específico.

Peças de reposição e assistência técnica disponíveis?

Peças de reposição originais Bernardo disponíveis com entrega em 3 a 5 dias úteis. Atendimento ao cliente em italiano disponível.
