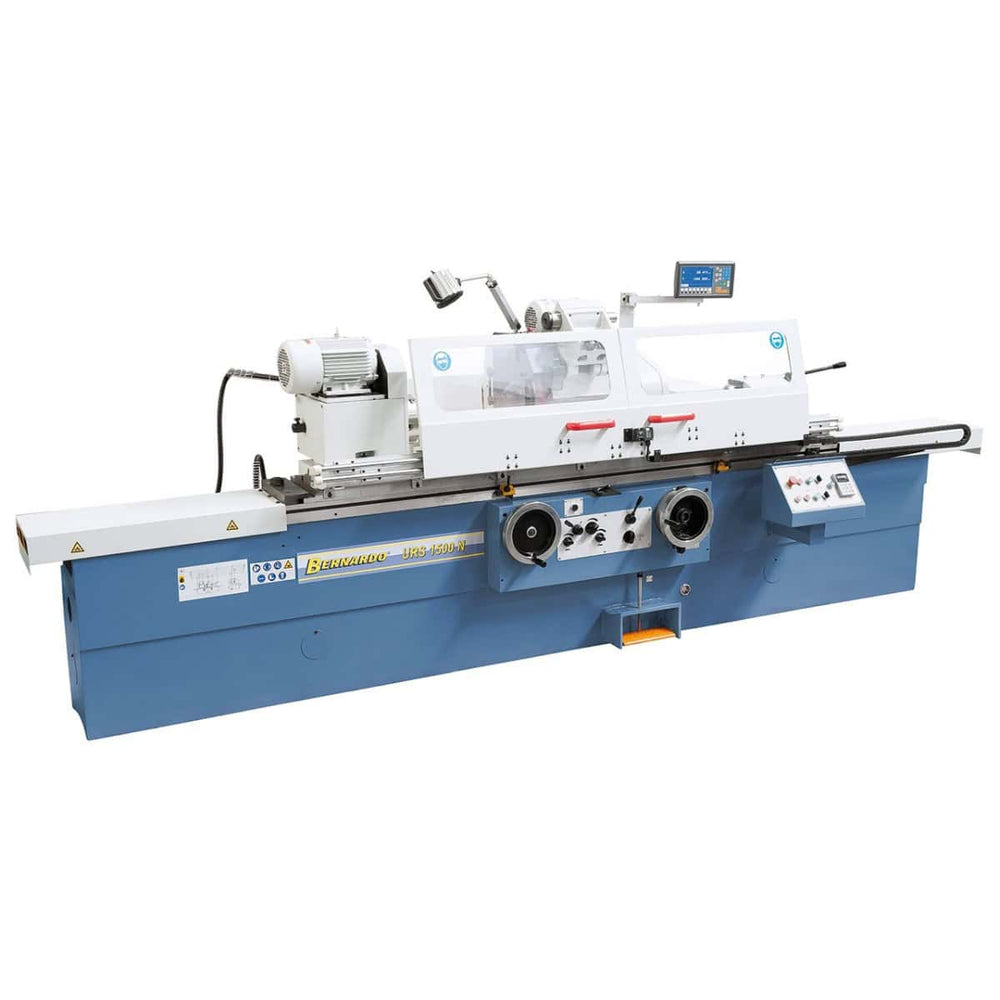

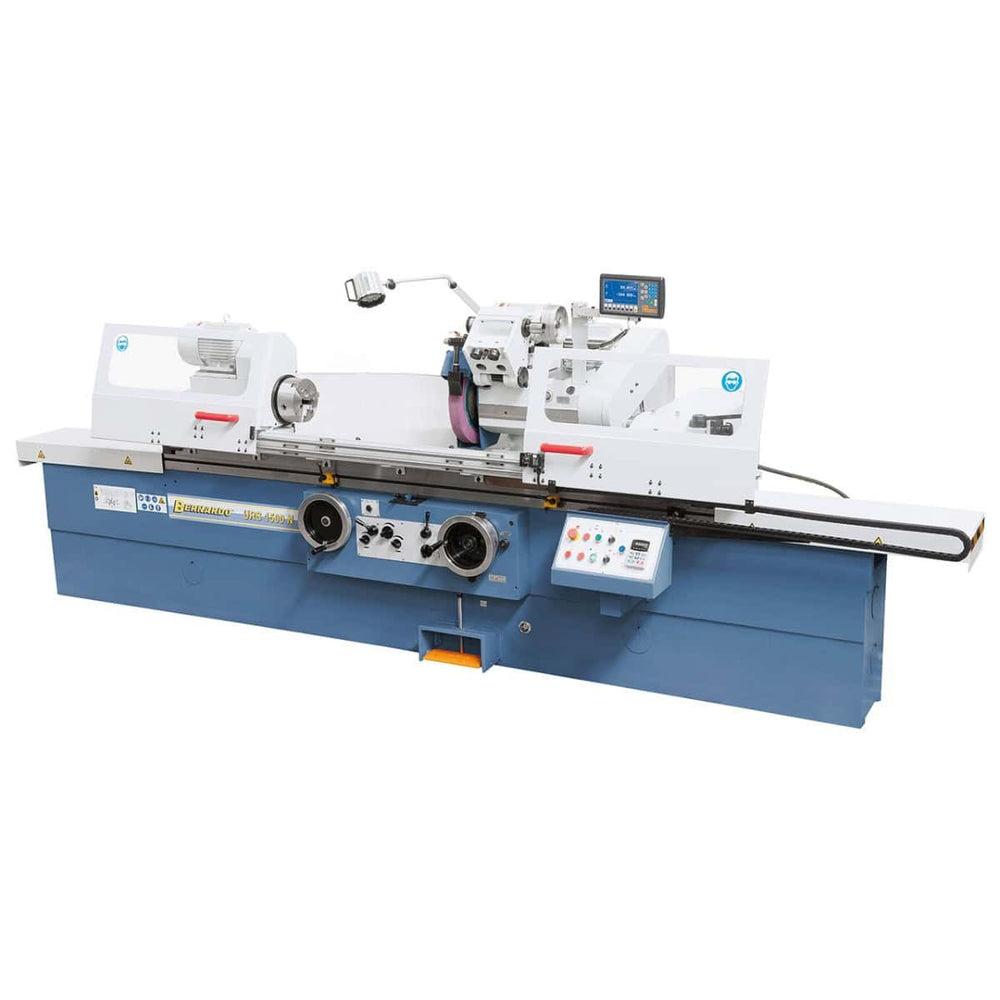

Retificadora cilíndrica universal Bernardo URS 3000 N

A retificadora cilíndrica universal Bernardo URS 3000 N retifica externamente de Ø 8 a 8–320 mm e internamente a partir de Ø 35 mm, em peças de até 3000 mm entre centros e peso máximo de 150 kg, com eixo hidrodinâmico, mesa basculante, rebolo externo de Ø 500 × 50 × 203 e velocidade de retificação interna de 10.000 rpm. Fabricado na Áustria, distribuído na Itália pela Krollit como distribuidora oficial da Bernardo desde 2007.

• Distância entre centros: 3000 mm
• Diâmetro externo de retificação: 8–320 mm
• Diâmetro interno de retificação: 35–100 mm
• Peso máximo da peça: 150 kg
• Velocidade de rotação da peça: 25–220 rpm
• Rebolo externo: Ø 500 × 50 × 203 mm
• Velocidade de retificação interna: 10.000 rpm

Quem utiliza o URS?

3000 N e para quê

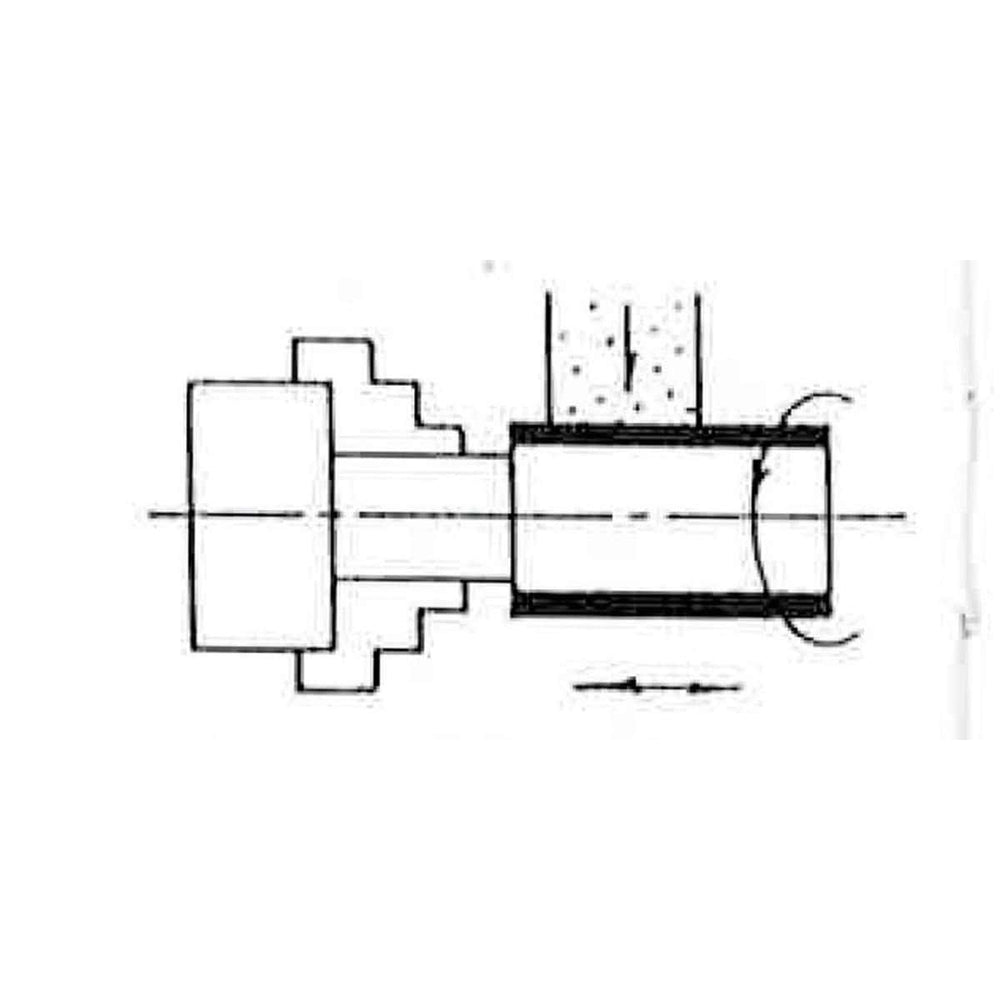

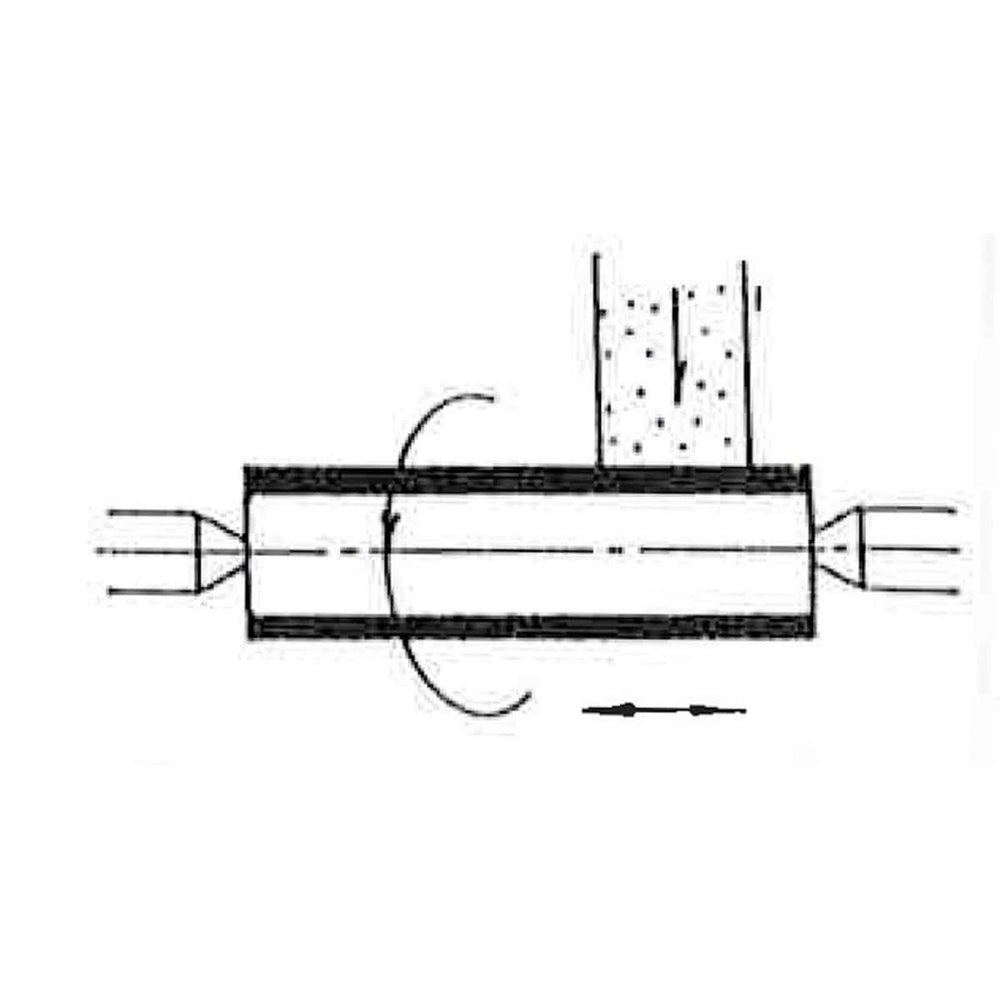

A Bernardo URS 3000 N é uma retificadora cilíndrica universal profissional para retificação de precisão externa e interna de eixos, pinos, buchas e sedes. Esta máquina atinge rugosidade superficial inferior a Ra 0,4 µm e tolerâncias dimensionais da ordem de centésimos de milímetro em peças de até 3000 mm de comprimento. O fuso hidrodinâmico da peça — o principal diferencial em comparação com retificadoras com rolamentos — garante precisão consistente mesmo em ciclos prolongados, eliminando as vibrações transmitidas pelos rolamentos. A cabeça de retificação, inclinável em ±30°, permite a retificação de cones, sedes esféricas e ressaltos. Em laboratórios de clientes, a Krollit é utilizada por oficinas de usinagem de precisão, fabricantes de equipamentos e centros de manutenção industrial que usinam componentes de alta precisão. ...

Para quem é a Bernardo URS 3000 N?

Perfil	Compatibilidade	Motivo
Hobbista	Não listado	Retificadora industrial de precisão. Não adequada para uso amador.
Oficina mecânica de precisão	Ideal	Retificação externa e interna de peças de até 3000 mm com fuso hidrodinâmico: a escolha para tolerâncias na ordem de centésimos em eixos e buchas.
Produção industrial	Ideal	Para manutenção e produção contínua de componentes de precisão.

Não adequado para: peças com mais de 3000 mm de comprimento (avalie o modelo maior); oficinas sem conhecimento de retificação cilíndrica; uso ocasional onde uma esmerilhadeira de bancada é suficiente.

Capacidade de Trabalho

Especificações	Valor
Distância entre centros	3000 mm
Altura do centro	180 mm
Diâmetro externo de retificação	8–320 mm
Peso máximo da peça	150 kg
Diâmetro interno de retificação com luneta fixa	35–100 mm
Interno diâmetro de retificação sem apoio fixo	30–100 mm
Máx. Profundidade de retificação interna	125 mm

Mesa e avanços

Especificações	Valor
Inclinação da mesa	+3° a −2°
Curso longitudinal da mesa	3100 mm
Avanço da mesa	0,1–3 m/min
Avanço manual da mesa	6 mm/rev

Eixo da peça e rebolo

Especificações	Valor
Velocidade do eixo da peça	25–220 rpm
Cone do eixo da peça	MT 4
Eixo inclinável	+90°
Rebolo externo (Ø × A × furo)	Ø 500 × 50 × 203 mm
Velocidade da rebolo externa	1330 rpm
Velocidade da rebolo interna	10.000 rpm
Inclinação do cabeçote	±30°

Conformidade e Segurança

Especificação	Valor
Marcação	CE
Diretiva	Diretiva de Máquinas 2006/42/CE

Logística

Envio para Bernardo: 5 a 9 dias úteis (7 dias para o Sul). Máquina de precisão pesada: coordenar o descarregamento com a Krollit antes da entrega. Peças de reposição originais disponíveis com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Perguntas Frequentes

O que significa "eixo hidrodinâmico" e por que é importante?

O eixo hidrodinâmico suporta o eixo em uma película de óleo em vez de rolamentos. Isso elimina as microvibrações típicas dos rolamentos — que são transferidas para a superfície retificada como ondulações — e garante repetibilidade dimensional superior. É o padrão para retificadoras industriais de precisão. Retificadoras com rolamentos custam menos, mas não atingem as mesmas tolerâncias.

Qual ​​a precisão dimensional que pode ser alcançada com a URS 3000 N?

Em condições ideais (peça bem balanceada, rebolo correto, fluido de corte adequado), a URS 3000 N atinge tolerâncias dimensionais de IT5–IT6 (na ordem de centésimos de milímetro) e rugosidade superficial de Ra 0,2–0,4 µm. A precisão real depende do operador, do tipo de material e das condições de operação.

Qual ​​o tipo de rebolo utilizado para retificação interna?

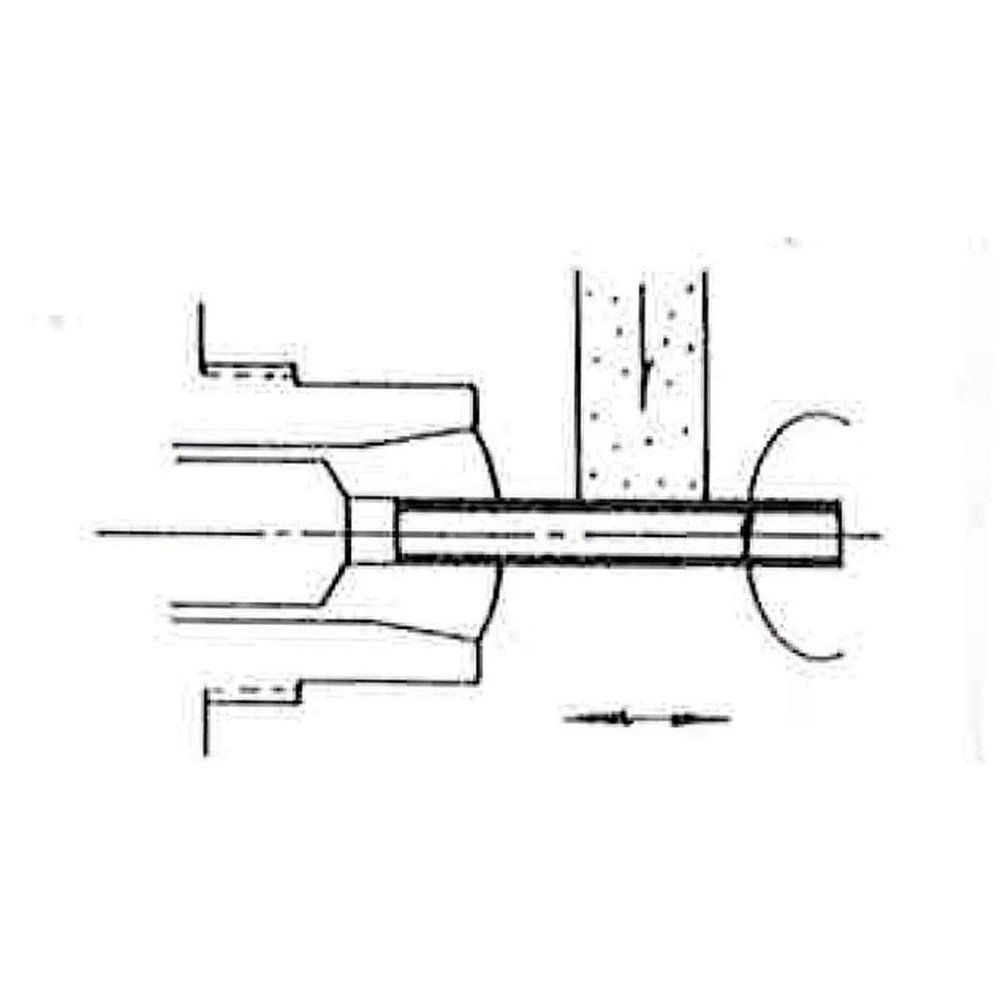

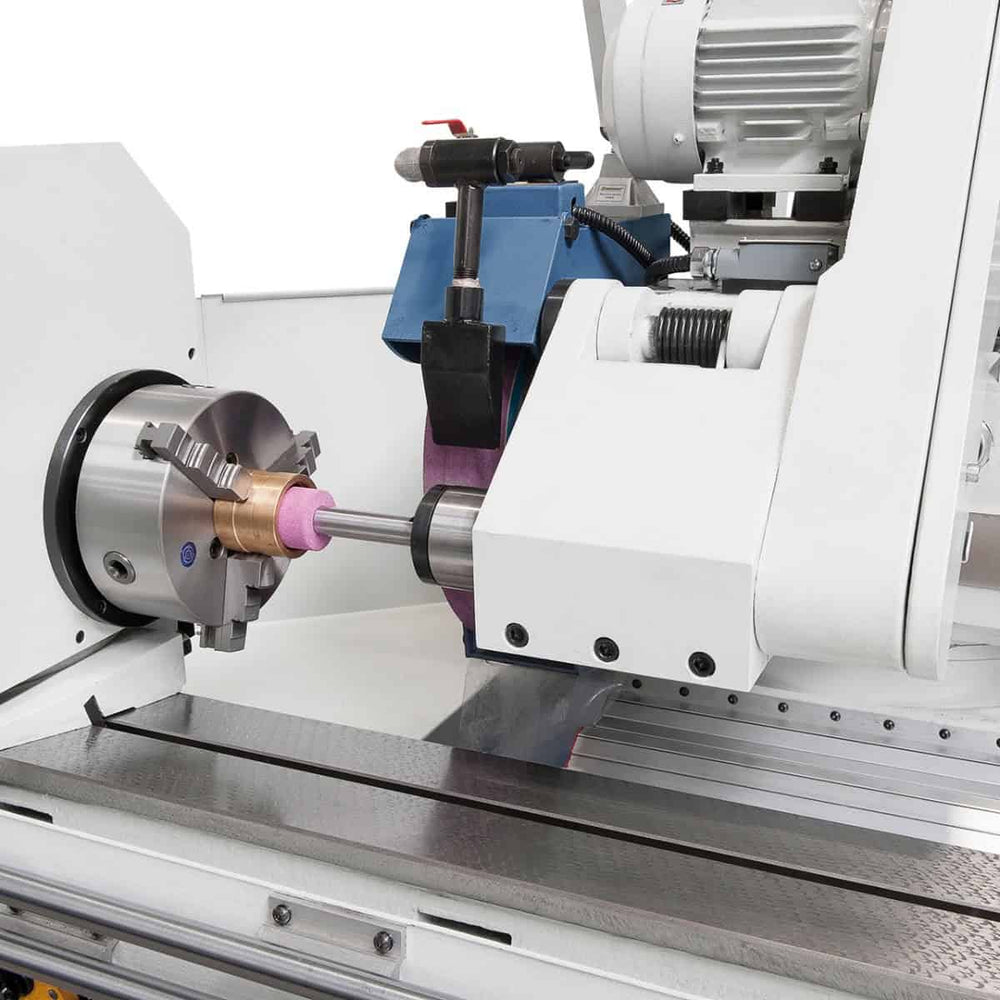

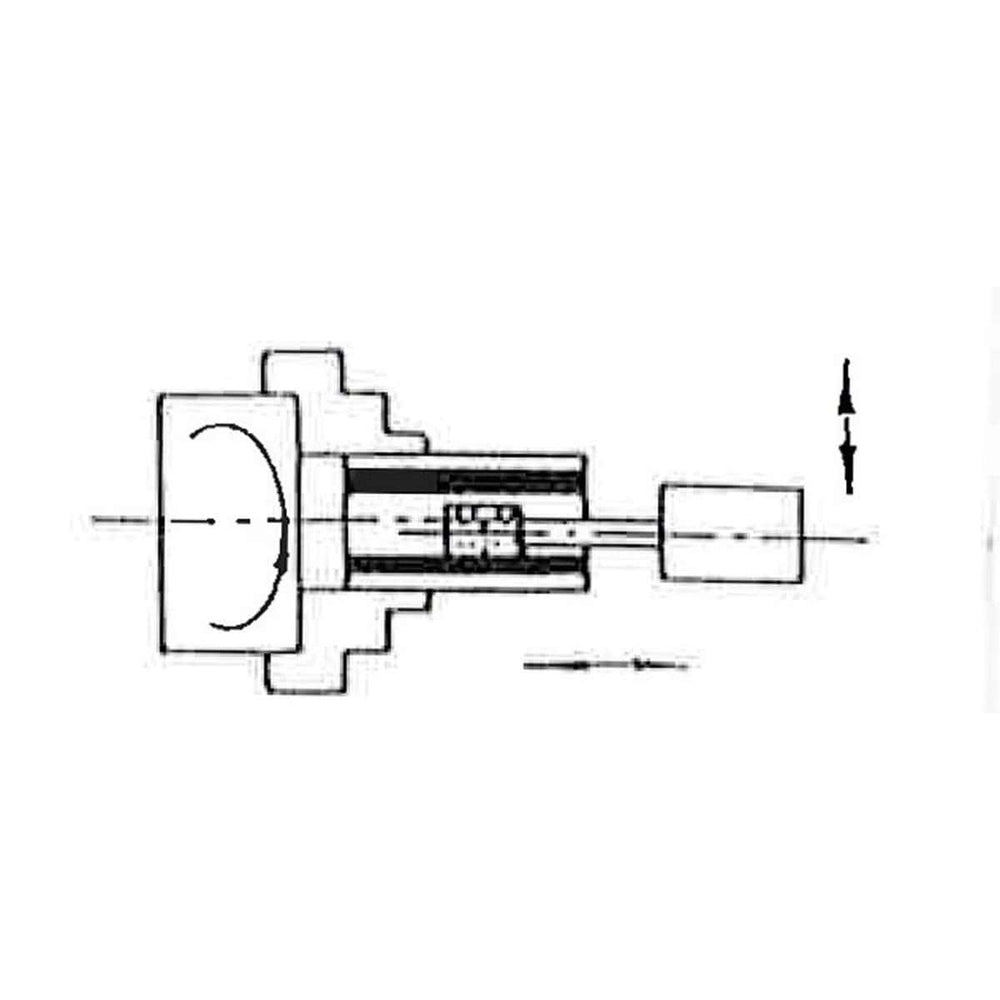

Para retificação interna, a cabeça atinge 10.000 rpm — necessário para manter a velocidade periférica ideal com rebolos de pequeno diâmetro. São utilizados rebolos cilíndricos montados em um eixo com diâmetro compatível com o furo a ser retificado. Diferentes rebolos (coríndon, carboneto de silício, CBN) são usados ​​para diferentes materiais (aço, ferro fundido, alumínio, carbonetos).

É possível retificar em ângulos de 45° e em formato cônico na URS 3000 N?

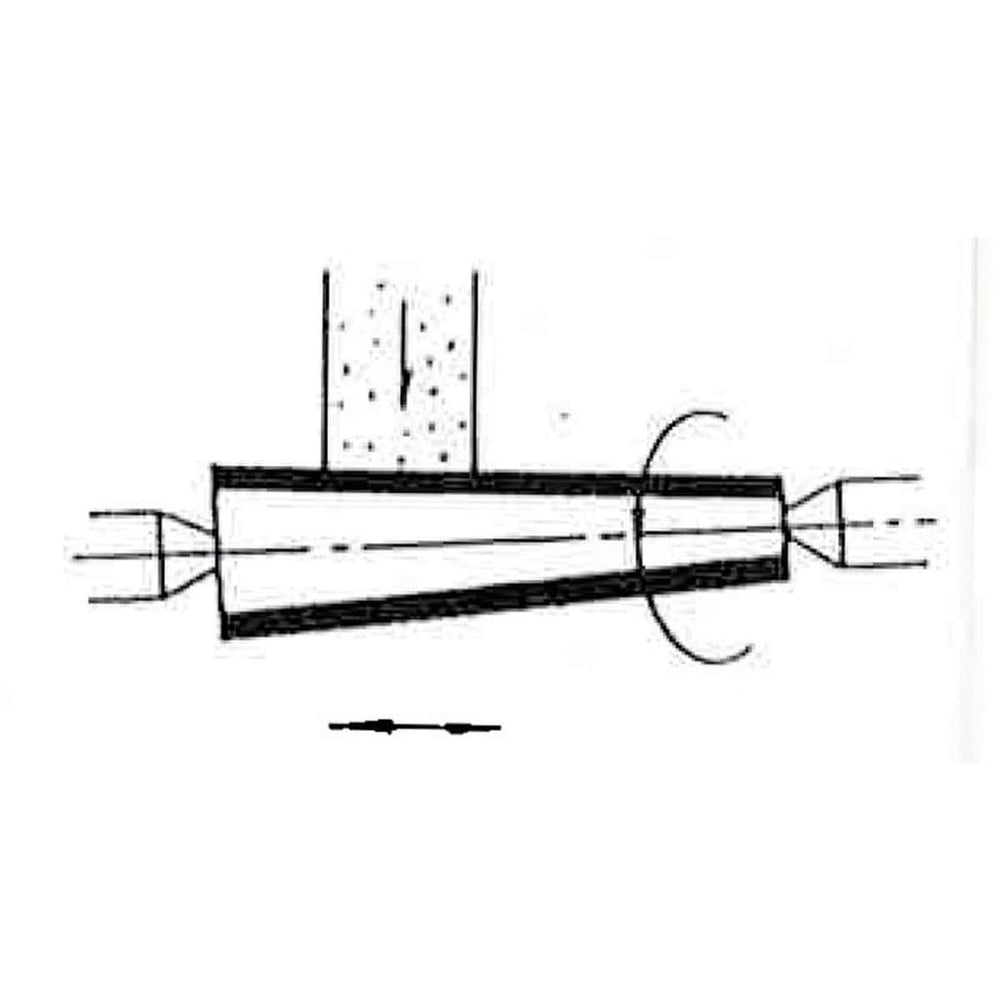

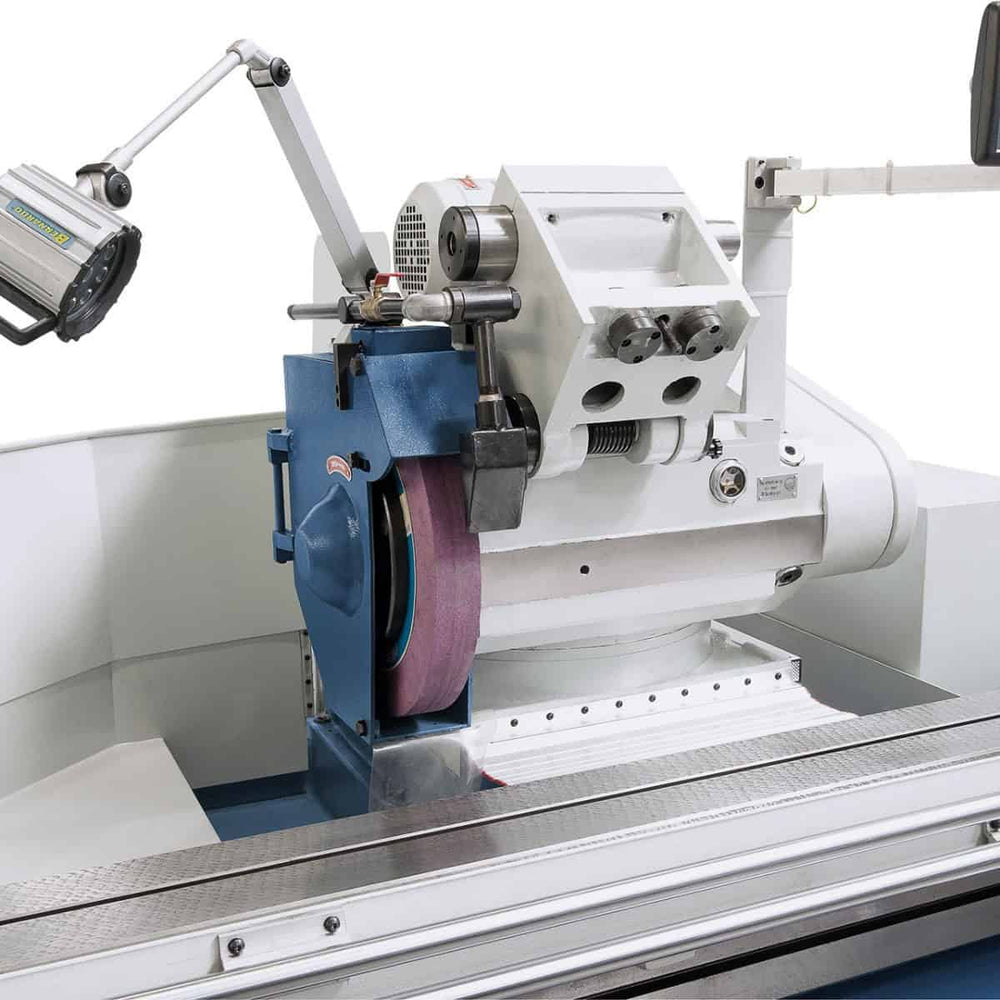

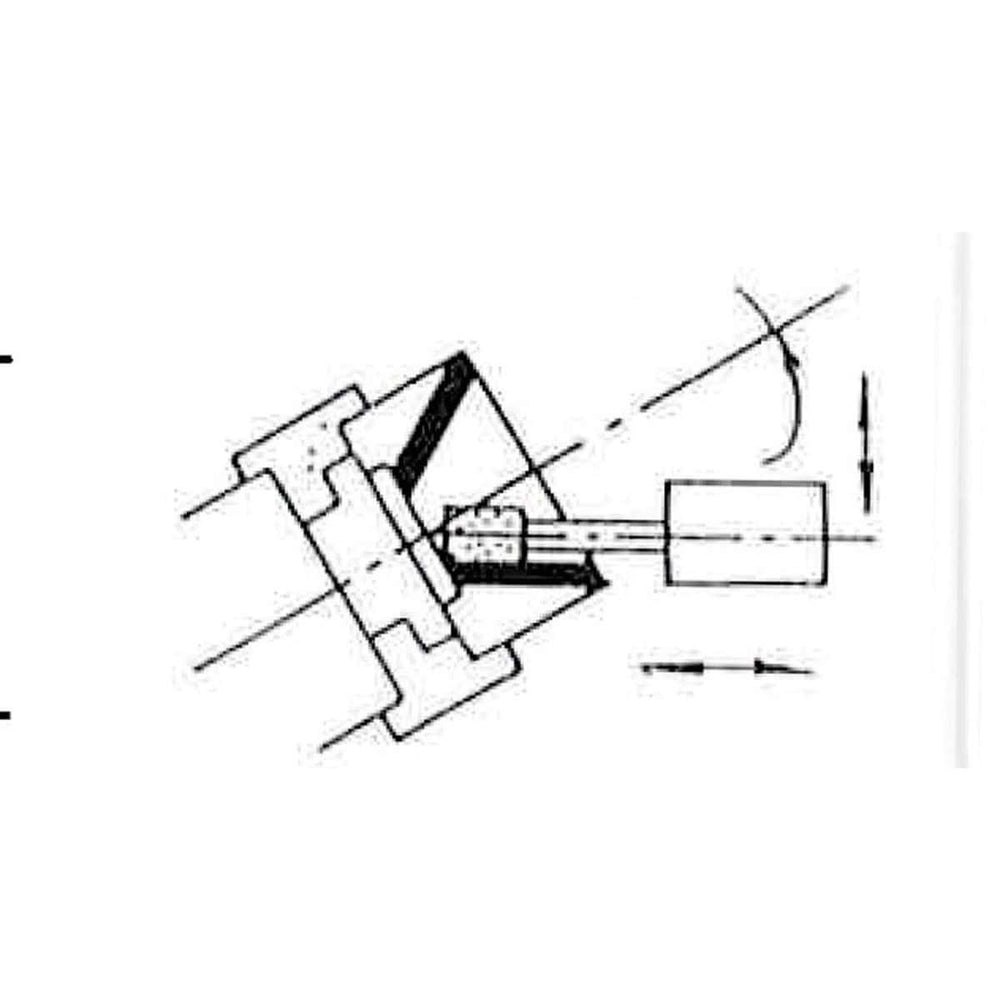

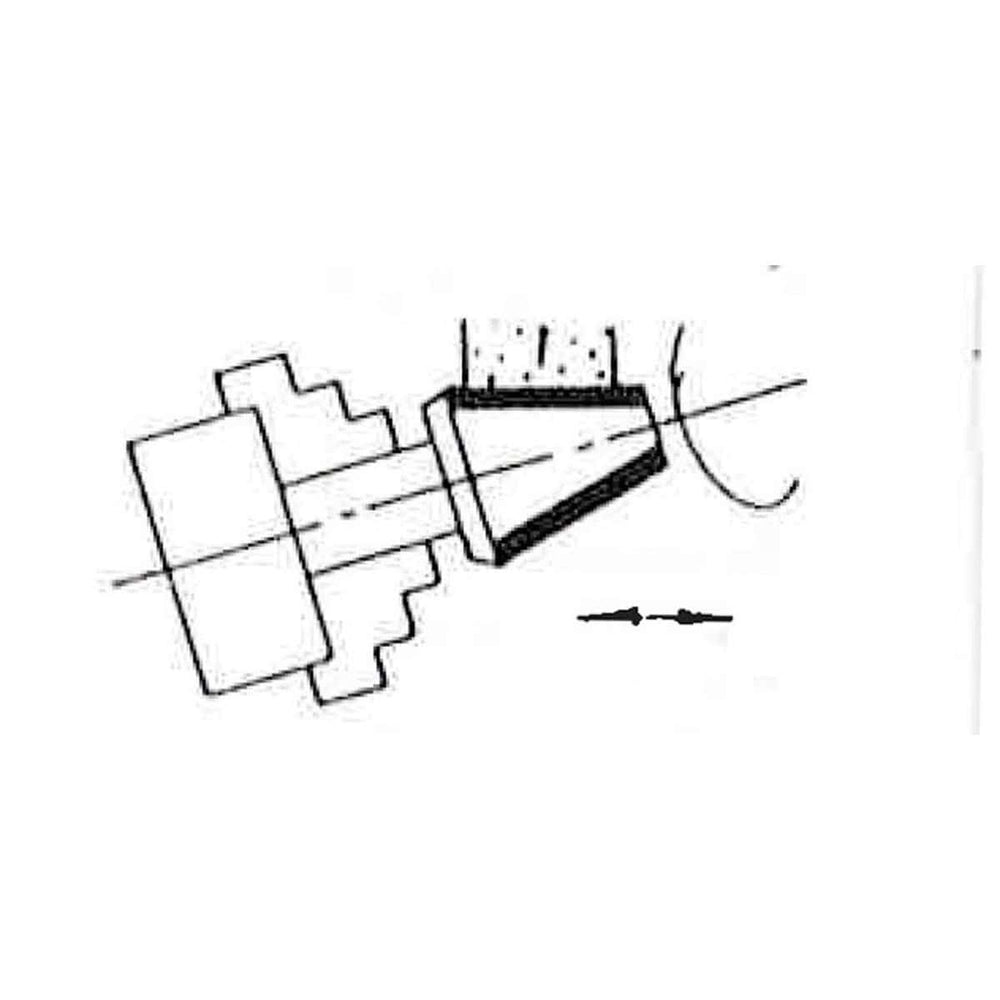

Sim. A cabeça do rebolo pode ser inclinada ±30° em relação ao eixo da peça, permitindo a retificação de cones, ombros angulares e formas complexas. A mesa pode ser inclinada de +3° a −2° para retificação cônica em peças longas. A combinação das duas inclinações abrange quase todas as geometrias necessárias em oficinas de precisão.

Qual ​​fluido de corte é usado?

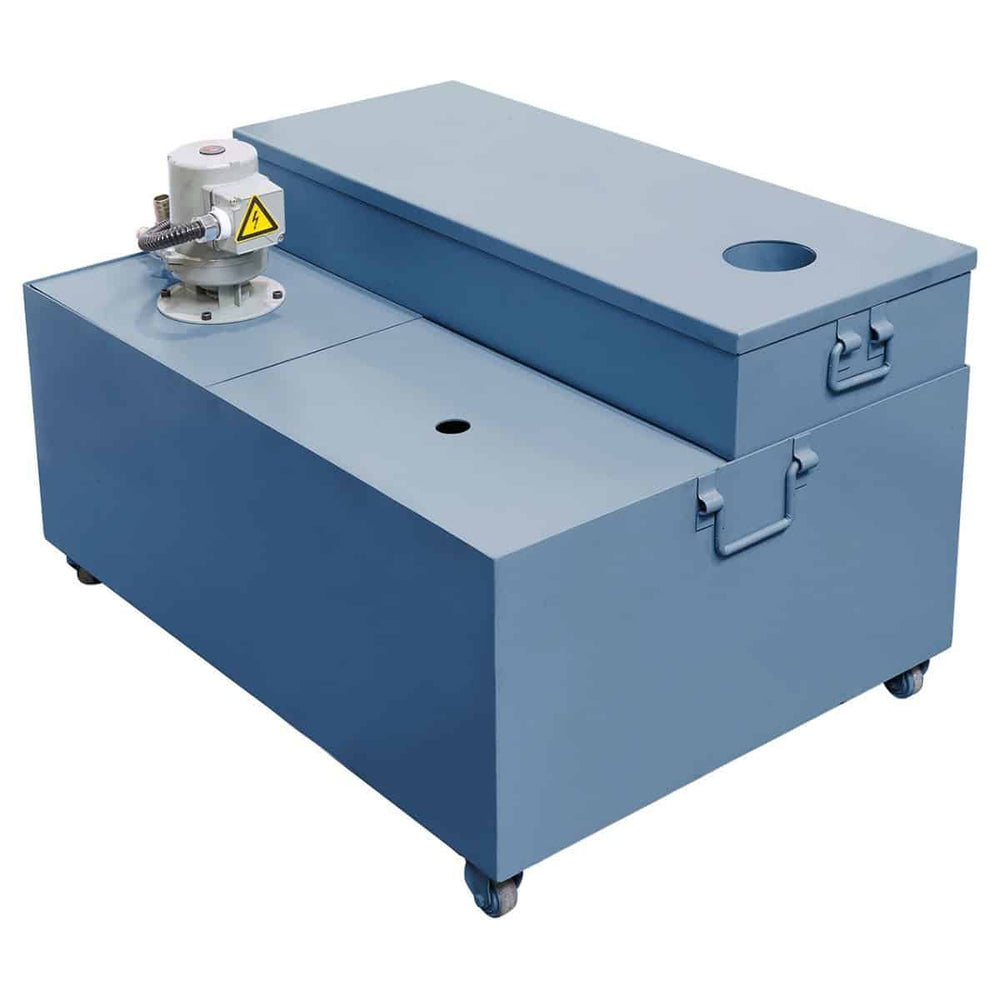

Para retificação cilíndrica, normalmente é usada uma emulsão de água e óleo de 3 a 5% ou óleo de retificação puro, dependendo do material e do rebolo. A URS 3000 N possui um sistema de refrigeração integrado. Entre em contato com a Krollit para obter detalhes sobre o sistema de fornecimento de líquido refrigerante.
