Bernardo Rebarbadora plana BSG 60160 PLC

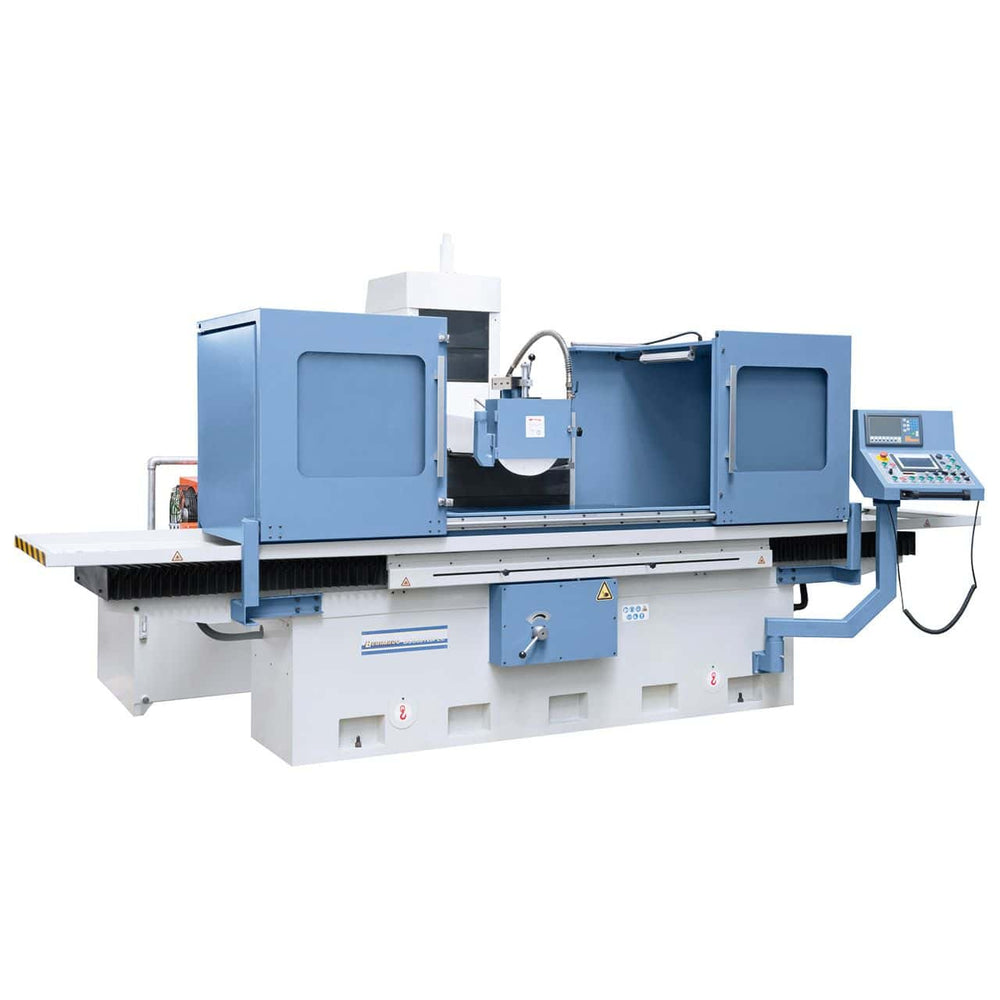

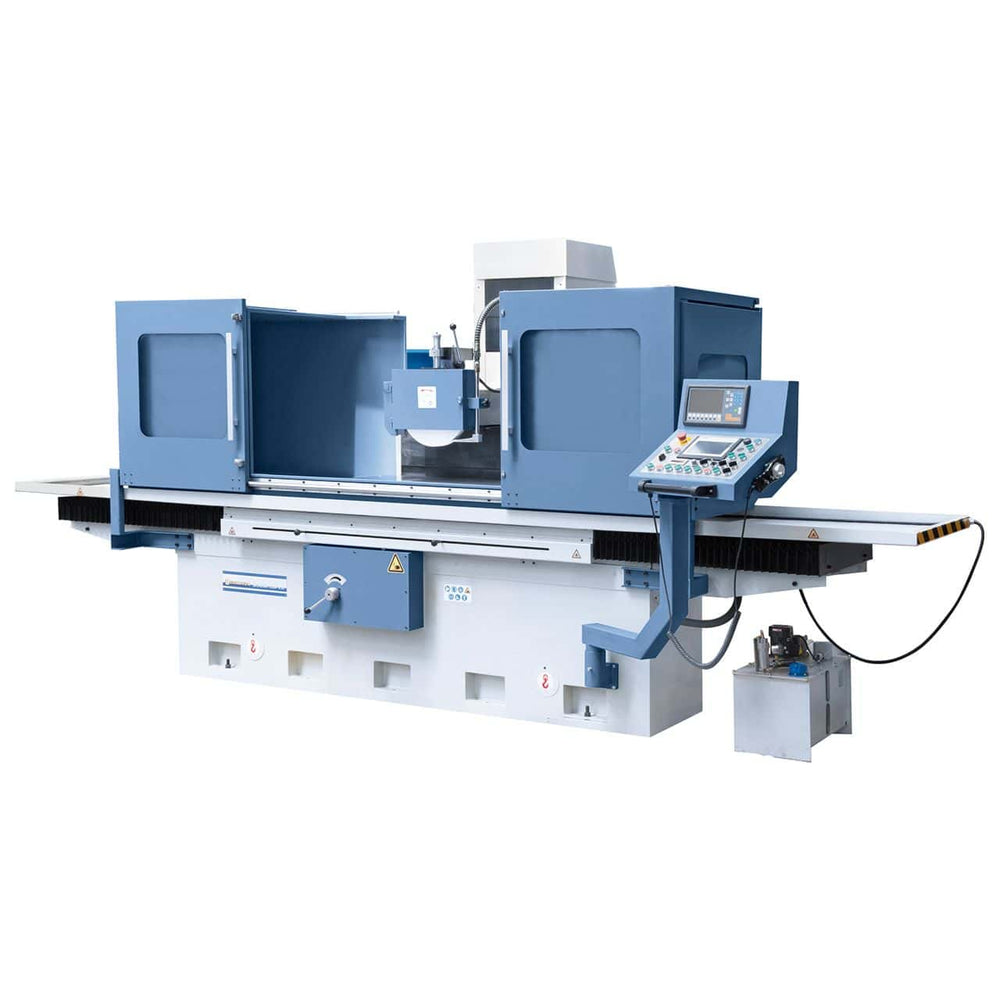

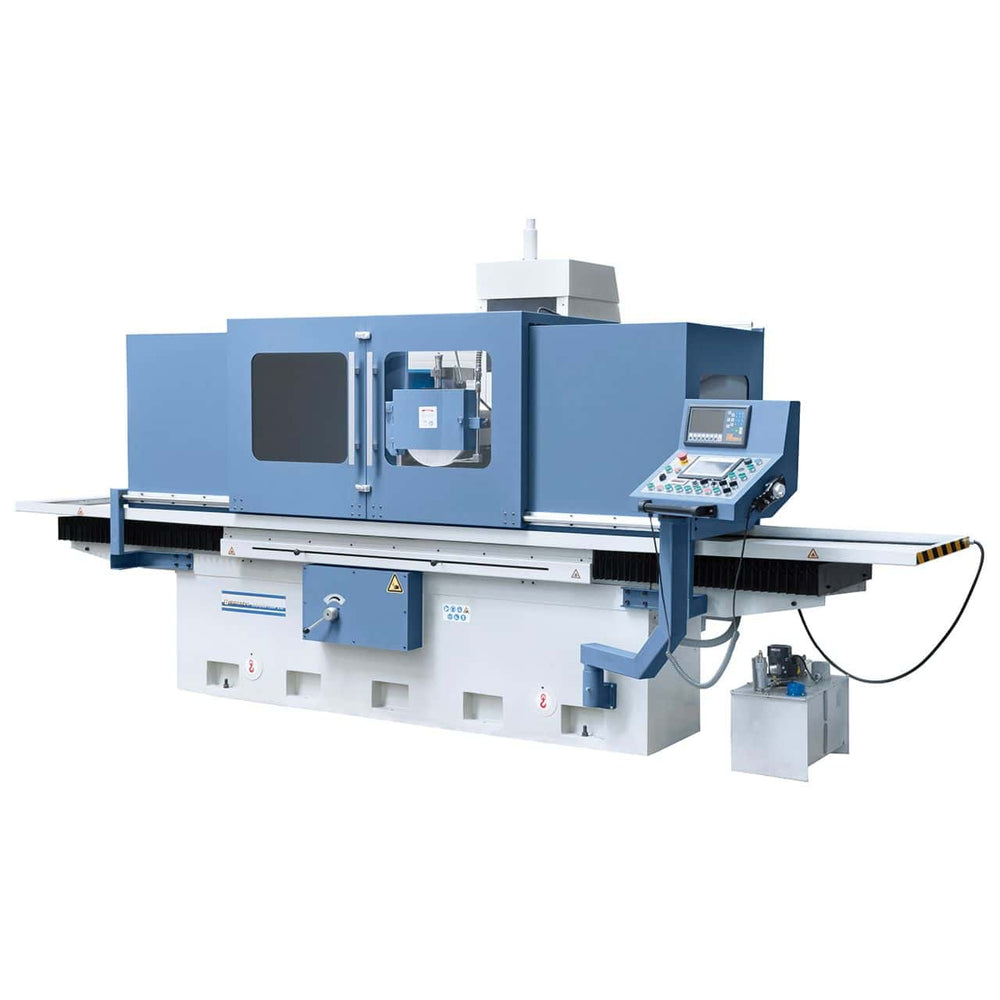

Retificadora plana Bernardo BSG 60160 PLC com DRO de 2 eixos

A retificadora plana Bernardo BSG 60160 PLC com DRO de 2 eixos ES-12 H foi projetada para retificação de precisão de peças grandes e pesadas. A mesa de 600 x 1600 mm, equipada com guias temperadas e retificadas com contra-guias revestidas com Durcit-B, garante rigidez, estabilidade e longa vida útil. Os movimentos longitudinais e transversais são realizados por meio de guias planas em V, enquanto o moderno sistema hidráulico garante um avanço suave mesmo sob cargas de até 1300 kg. O controle PLC Siemens, com painel touchscreen, permite a programação rápida de ciclos automatizados: desbaste, acabamento e retorno automático à posição inicial. Com um rebolo de 350 mm, um motor de 7,5 kW e uma estrutura robusta em ferro fundido, a BSG 60160 PLC é uma máquina confiável e de alto desempenho, ideal para empresas e oficinas que exigem o mais alto nível de retificação.

---

Principais características:
Mesa de 600 x 1600 mm com guias temperadas e retificadas
Contra-guias revestidas com Durcit-B para rigidez e suavidade
Controle PLC Siemens com painel touchscreen
Ciclos de retificação automatizados: desbaste e acabamento
Duas placas magnéticas de 600 x 800 mm para cargas de até 1300 kg

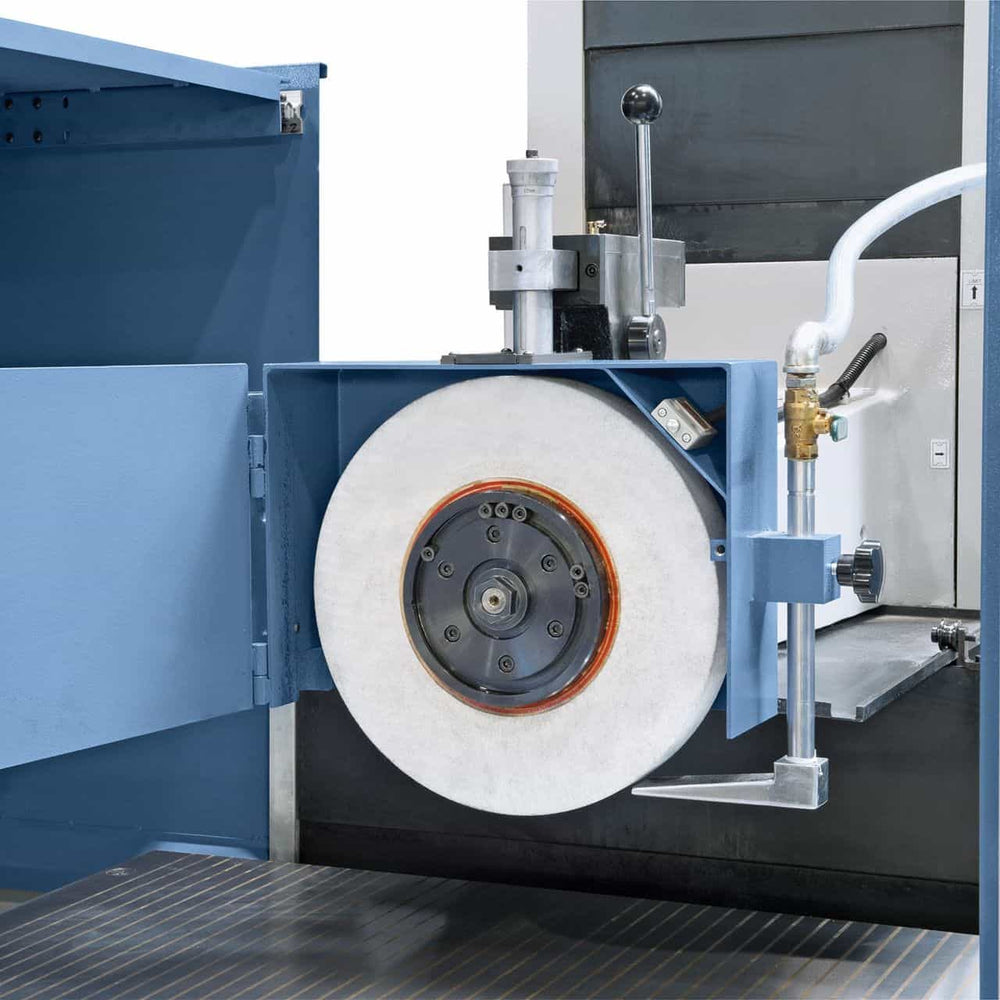

Rebolo de Ø 350 mm com eixo de rolamento pré-carregado
Motor de 7,5 kW e bomba hidráulica de 5,5 kW
Estrutura em ferro fundido com reforços e base recozida para máxima estabilidade

---

Especificações técnicas:

Especificação	Valor
Marca	Bernardo
Modelo	PLC BSG 60160
Mesa de trabalho	600 x 1600 mm
Ranhuras em T (nº / largura)	3 / 18 mm
Placas magnéticas	2 x 600 x 800 mm
Curso longitudinal máximo	1750 mm
Curso transversal máximo	660 mm
Distância máxima entre a rebolo e a mesa	600 mm
Máx. Peso da peça	1300 kg
Dimensões do rebolo	350 x 50 x 127 mm
Velocidade da mesa hidráulica	5 – 25 m/min
Avanço transversal automático	0,5 – 20 mm/curso
Avanço transversal rápido	50 – 600 mm/min
Avanço vertical automático	0,005 – 0,04 mm
Avanço vertical rápido Avanço	50 – 500 mm/min
Motor do fuso	7,5 kW
Velocidade do fuso	1450 rpm
Motor da bomba hidráulica	5,5 kW
Consumo total de energia	18 kW
Dimensões da máquina (L x P x A)	5500 x 2750 x 2700 mm
Peso	7000 kg

---

Equipamento padrão

Leitor digital de 2 eixos ES-12 H

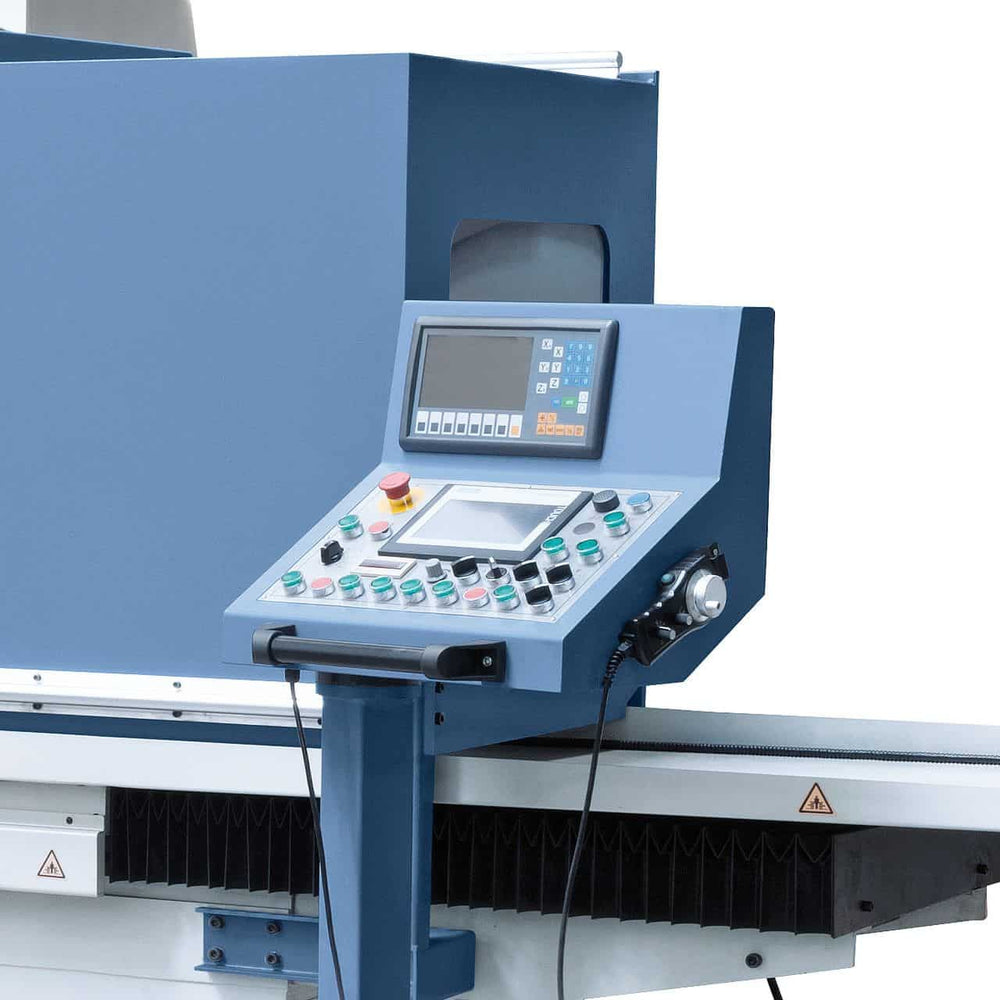

Painel Siemens SMART com tela sensível ao toque
Volante eletrônico
Rebolo e flange
Lâmpada de trabalho
2 placas magnéticas de 600 x 800 mm
Suporte de balanceamento e fuso de balanceamento
Capas de proteção
Retificadora paralela
Dispositivo de desmagnetização

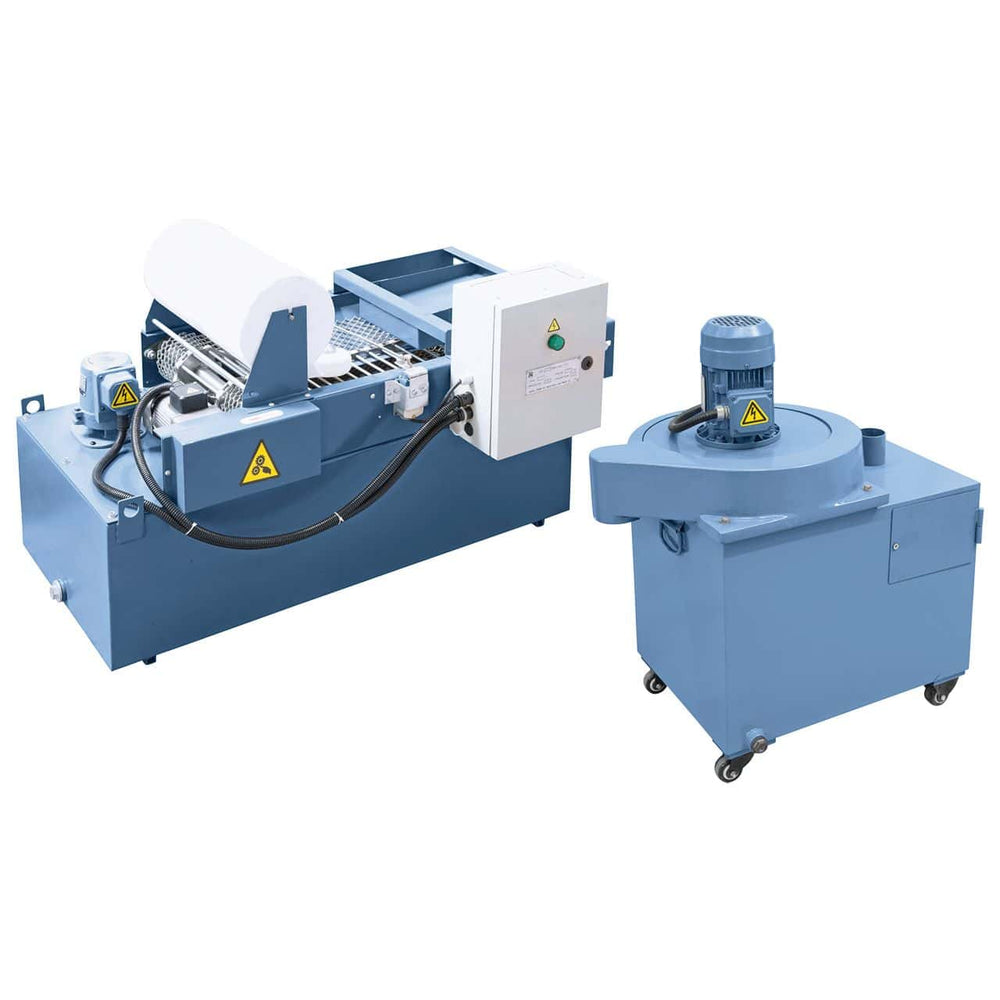

Sistema de refrigeração
Diamante para dressagem
Pés da máquina
Lubrificação centralizada

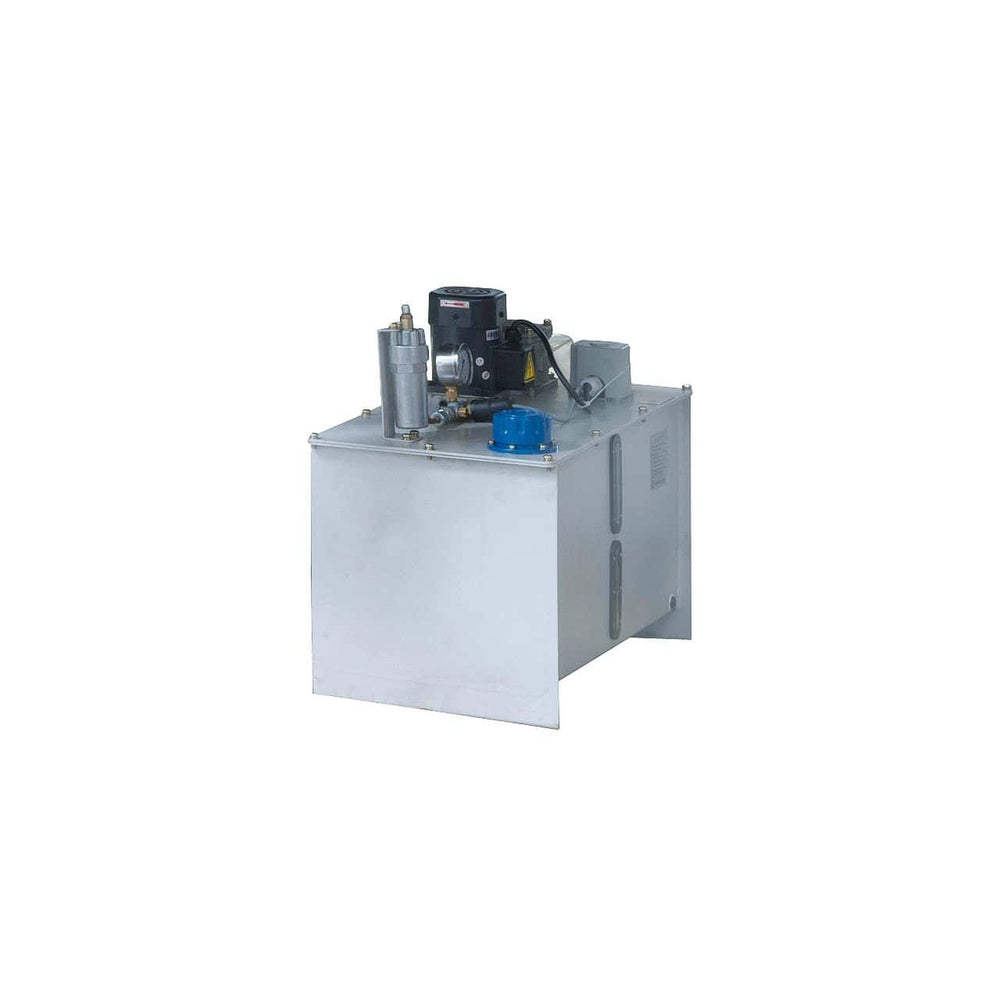

Resfriador de óleo hidráulico
Ferramentas de serviço

Logística

Entrega para Bernardo: 5 a 9 dias úteis (7 dias para o Sul). Peças de reposição originais disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Perguntas Frequentes

Qual ​​a precisão de retificação que pode ser alcançada com a Retificadora Plana Bernardo BSG 6?

Em condições ideais, as retificadoras planas Bernardo atingem tolerâncias dimensionais de IT5–IT6 e rugosidade de Ra 0,4–0,8 µm. A precisão real depende da condição do rebolo (recondicionamento periódico), do material da peça, do fluido de corte e da experiência do operador.

O que significa o sufixo "PLC" no modelo da Retificadora Plana Bernardo BSG 6?

O sufixo PLC indica que a retificadora está equipada com um sistema de controle PLC programável — que permite definir ciclos de retificação automáticos (número de passes, profundidade por passe, taxa de avanço) sem intervenção manual durante o ciclo. Em comparação com a versão manual, reduz os tempos de ciclo e produz resultados mais consistentes em lotes de peças idênticas.

Qual ​​rebolo devo usar para aço, ferro fundido e alumínio?

Aço: rebolo de coríndon (Al₂O₃) A46K–A60K. Ferro fundido: rebolo de carboneto de silício (SiC) C46K–C60K. Alumínio: rebolo de carboneto de silício C46J–C60J com lubrificação abundante. Não misture materiais diferentes no mesmo rebolo — resíduos metálicos contaminarão a superfície retificada.

A retificadora plana Bernardo BSG 6 requer refrigeração integrada?

As retificadoras planas BSG e FSM são equipadas com um sistema de refrigeração integrado — essencial para a retificação de precisão em aço temperado, evitando queimaduras superficiais que alteram a estrutura do material. Utilize sempre o fluido de corte adequado ao material que está sendo trabalhado.

Peças de reposição e rebolos estão disponíveis?

Peças de reposição genuínas disponíveis com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
