Bernardo Rebarbadora plana BSG 60220 PLC

Retificadora plana Bernardo BSG 60220 PLC com DRO de 2 eixos

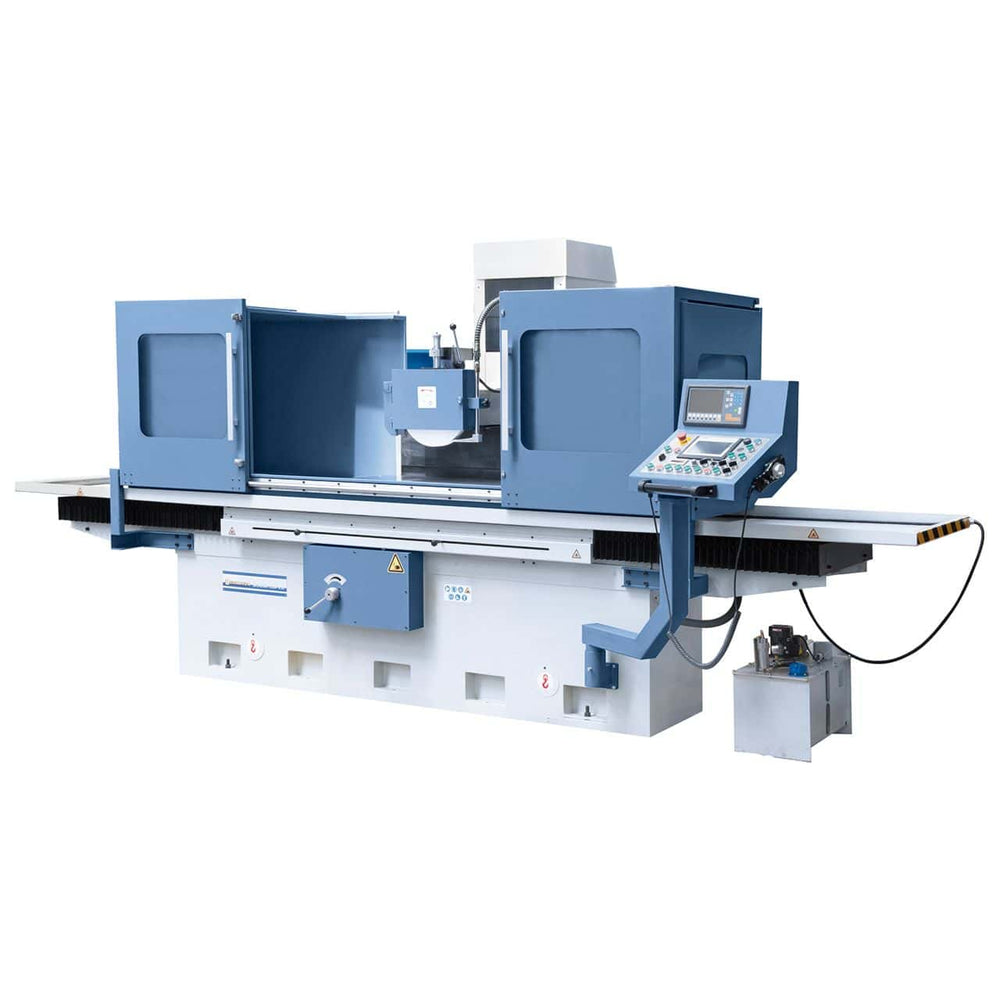

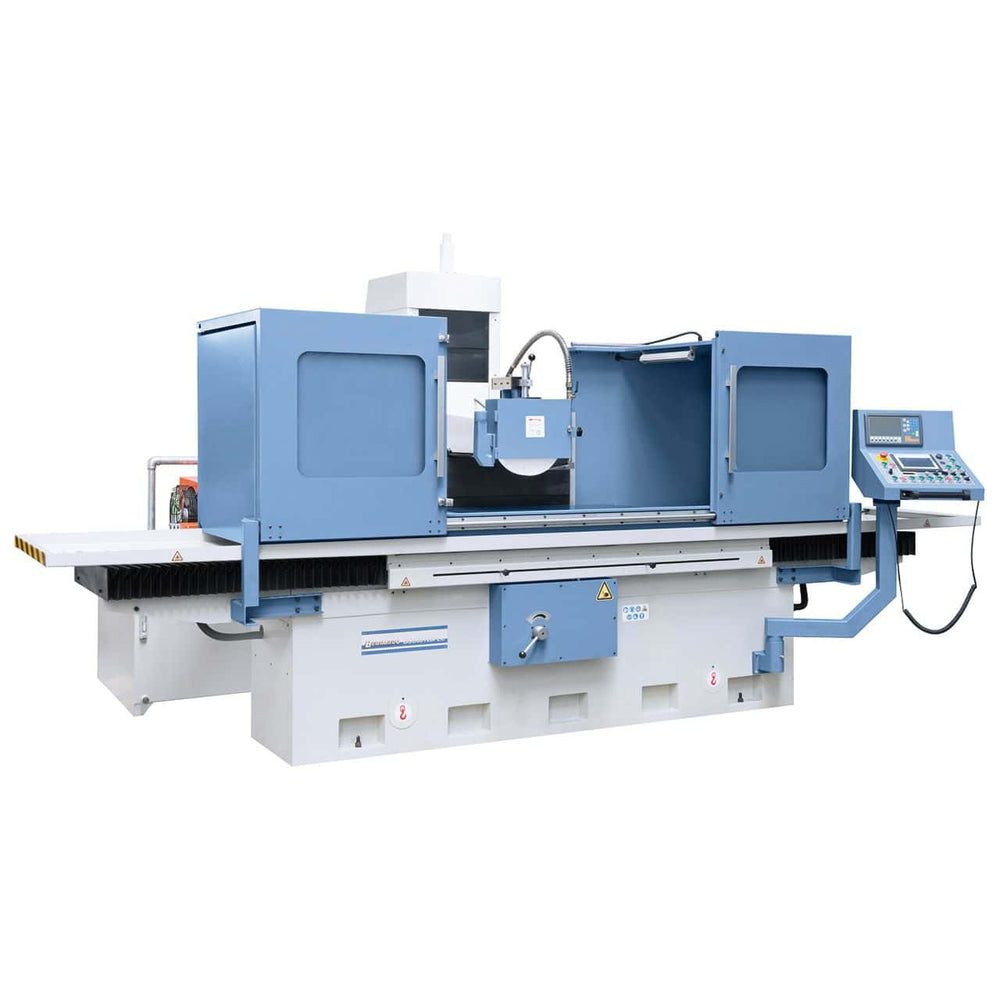

A retificadora plana Bernardo BSG 60220 PLC com leitura digital de 2 eixos ES-12 H é uma grande máquina industrial projetada para retificação de alta precisão de peças pesadas com peso de até 1.700 kg. A mesa de 600 x 2.200 mm, com guias temperadas e retificadas e contra-guias revestidas com Durcit-B, garante rigidez e suavidade mesmo sob cargas pesadas. Os movimentos longitudinais e transversais ocorrem em uma guia plana em V combinada, enquanto o sistema hidráulico de última geração garante translações suaves e regulares. O controle PLC Siemens com tela sensível ao toque permite a programação de ciclos de retificação automatizados, como desbaste, acabamento e retorno automático à posição inicial. Com um rebolo de 350 mm, motor de 7,5 kW e bomba hidráulica de 5,5 kW, a BSG 60220 é a escolha ideal para oficinas e empresas que necessitam de uma retificadora plana robusta, precisa e altamente produtiva.

---

Principais Características:
Mesa de trabalho de 600 x 2200 mm com guias temperadas e retificadas
Contra-guias revestidas com Durcit-B para rigidez e longa vida útil

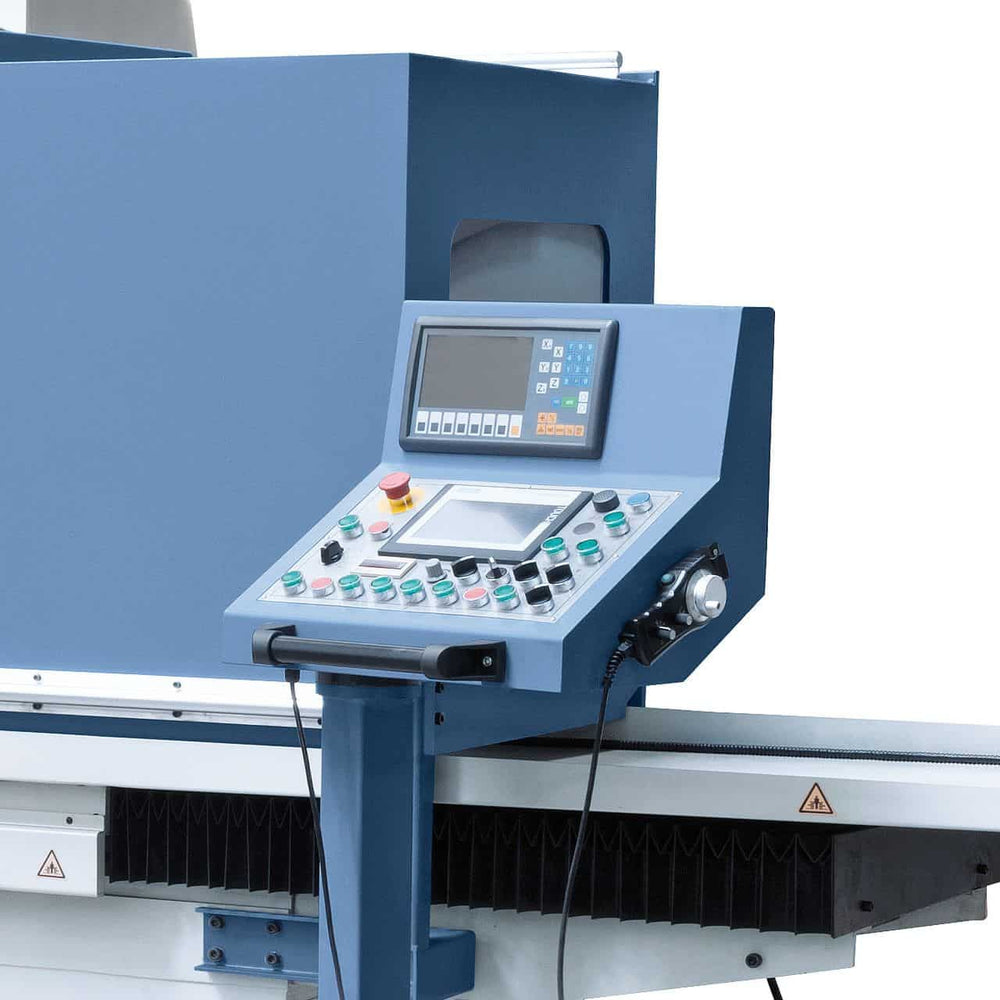

Controle PLC Siemens com painel touchscreen integrado
Ciclos de retificação automatizados com retorno à posição inicial
Duas placas magnéticas de 600 x 1000 mm para peças com peso de até 1700 kg

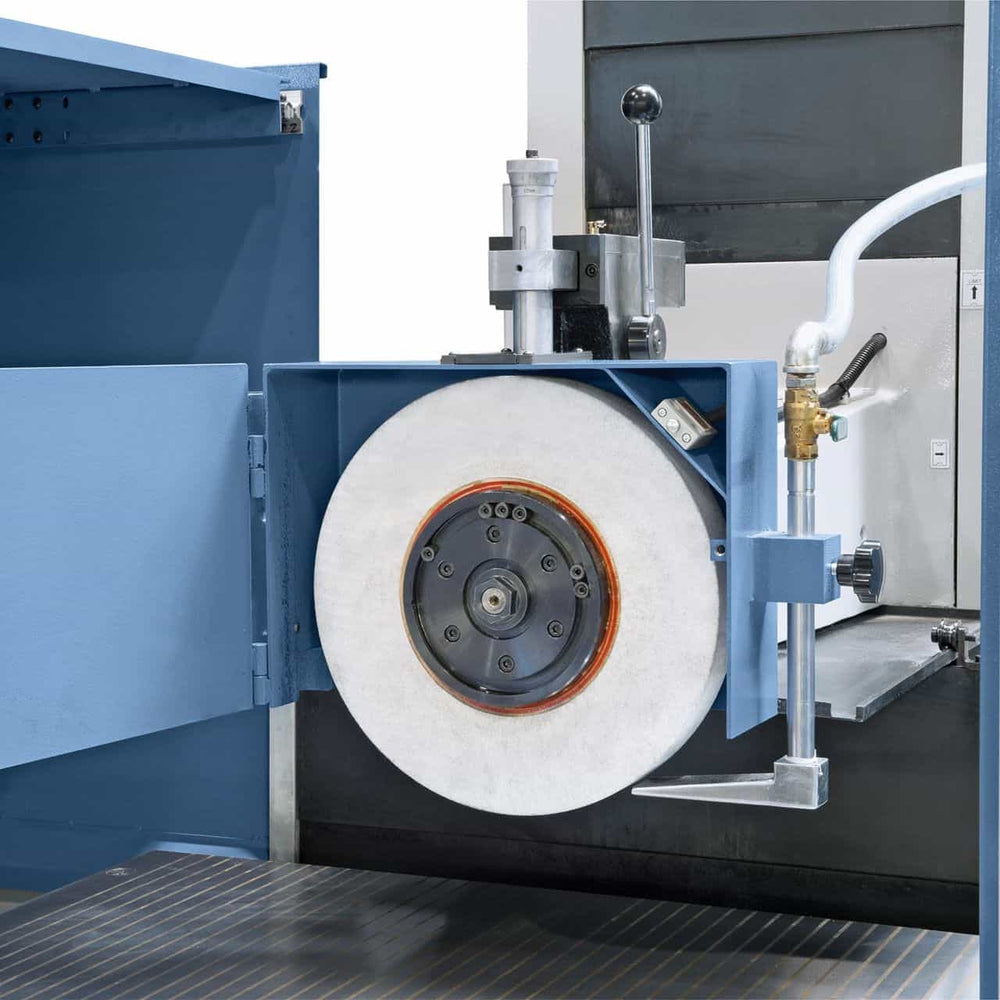

Rebolo de Ø 350 mm com eixo de rolamento pré-carregado
Motor de 7,5 kW e bomba hidráulica de 5,5 kW
Estrutura maciça em ferro fundido com reforços e base reforçada

---

Especificações Técnicas:

Mesa de trabalho de 600 x 2200 mm com guias temperadas e retificadas
Contra-guias revestidas com Durcit-B para maior rigidez e longa vida útil
Controle PLC Siemens com painel touchscreen integrado
Ciclos de retificação automatizados com retorno à posição inicial
Duas placas magnéticas de 600 x 1000 mm para peças com peso de até 1700 kg
Rebolo de Ø 350 mm com eixo de rolamento pré-carregado
Motor de 7,5 kW e bomba hidráulica de 5,5 kW
Estrutura maciça em ferro fundido com reforços e base reforçada

---

Especificações Técnicas:

Mesa de trabalho de 600 x 2200 mm com guias temperadas e retificadas
Contra-guias revestidas com Durcit-B Especificações

Especificações	Valor
Marca	Bernardo
Modelo	PLC BSG 60220
Mesa de trabalho	600 x 2200 mm
Ranhuras em T (nº / largura)	3 / 18 mm
Placas magnéticas	2 x 600 x 1000 mm
Curso longitudinal máximo	2350 mm
Curso transversal máximo	660 mm
Distância máxima entre a rebolo e a mesa	600 mm
Máx. Peso da peça	1700 kg
Dimensões do rebolo	350 x 50 x 127 mm
Velocidade da mesa hidráulica	5 – 25 m/min
Avanço transversal automático	0,5 – 20 mm/curso
Avanço transversal rápido	50 – 600 mm/min
Avanço vertical automático	0,005 – 0,04 mm
Avanço vertical rápido Avanço	50 – 500 mm/min
Motor do fuso	7,5 kW
Velocidade do fuso	1450 rpm
Motor da bomba hidráulica	5,5 kW
Consumo total de energia	18 kW
Dimensões da máquina (L x P x A)	6600 x 2750 x 2700 mm
Peso	8000 kg

---

Equipamento padrão

Leitor digital de 2 eixos ES-12 H
Painel Siemens SMART com tela sensível ao toque
Volante eletrônico
Rebolo e flange
Lâmpada de trabalho
2 placas magnéticas de 600 x 1000 mm
Suporte de balanceamento e fuso de balanceamento
Capas de proteção
Retificadora paralela
Dispositivo de desmagnetização

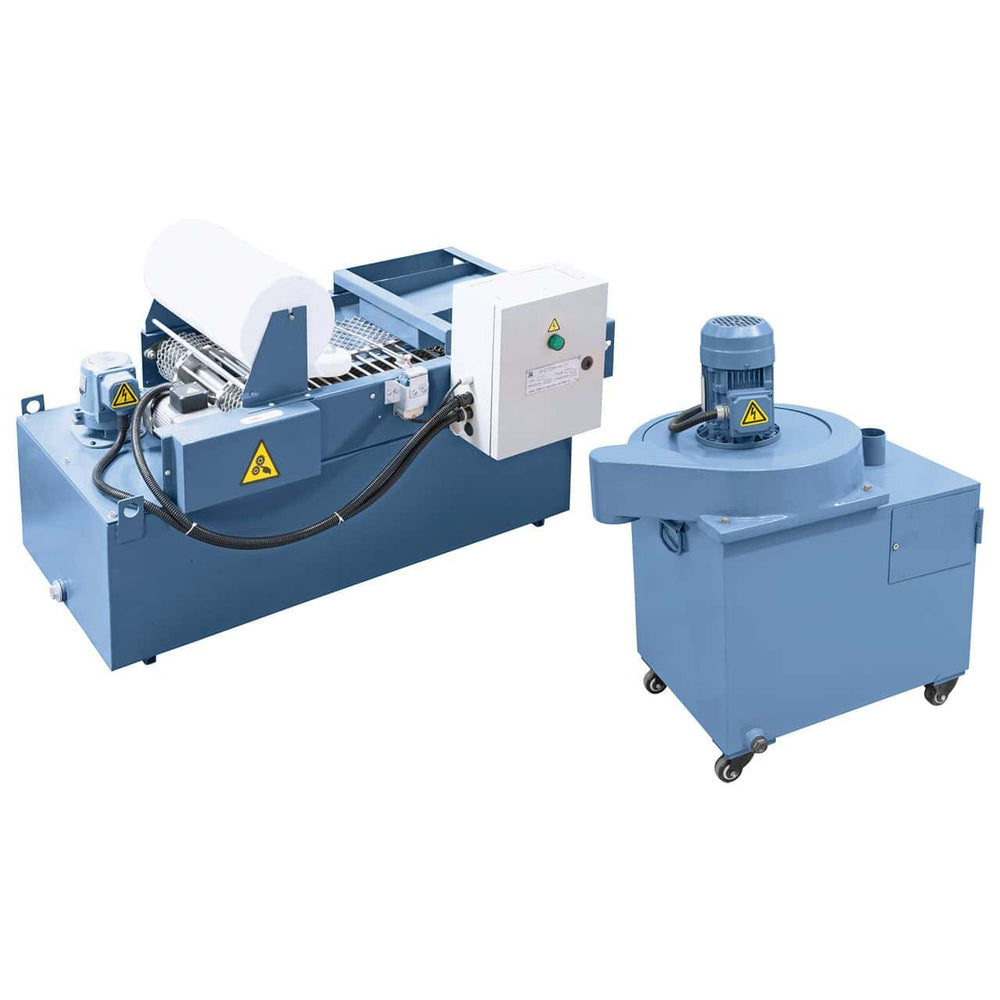

Sistema de refrigeração
Diamante para dressagem
Pés da máquina
Lubrificação centralizada

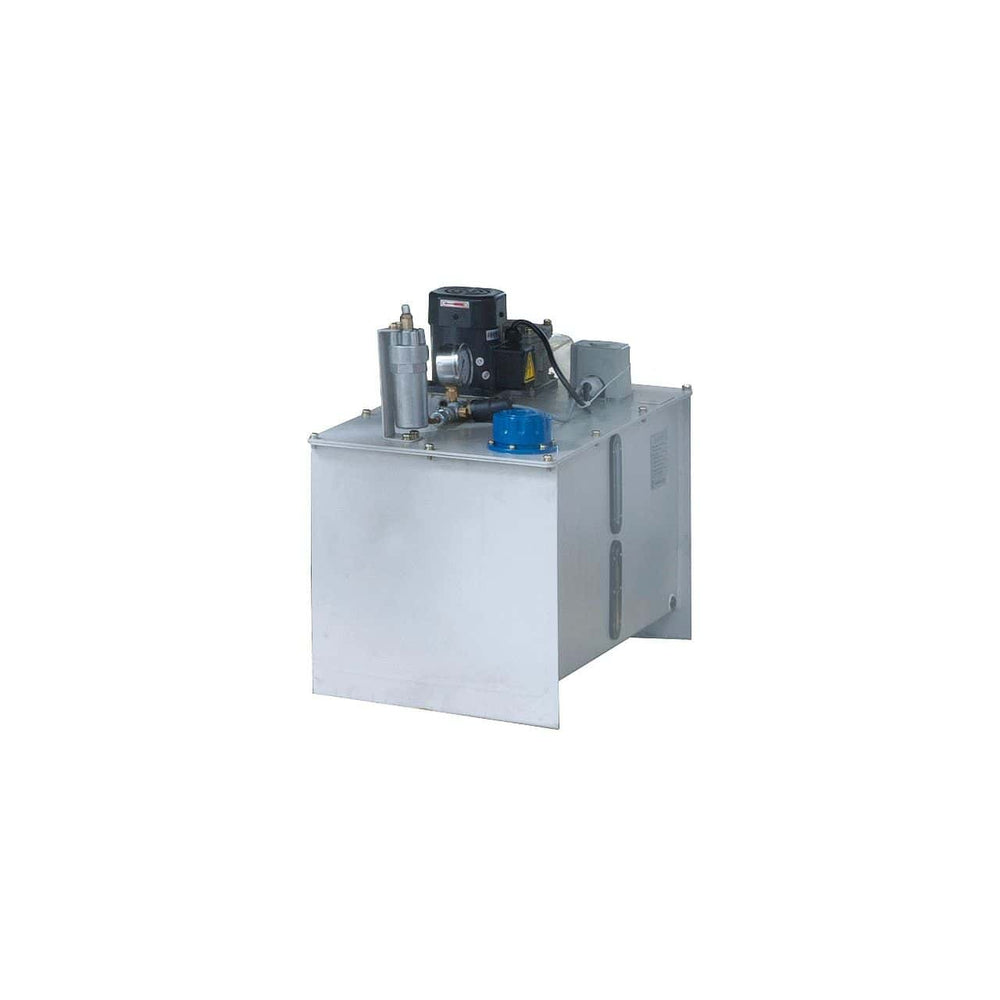

Resfriador de óleo hidráulico
Ferramentas de serviço

Logística

Entrega para Bernardo: 5 a 9 dias úteis (7 dias para o Sul). Peças de reposição originais disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Perguntas Frequentes

Qual ​​a precisão de retificação que pode ser alcançada com a Retificadora Plana Bernardo BSG 6?

Em condições ideais, as retificadoras planas Bernardo atingem tolerâncias dimensionais de IT5–IT6 e rugosidade de Ra 0,4–0,8 µm. A precisão real depende da condição do rebolo (recondicionamento periódico), do material da peça, do fluido de corte e da experiência do operador.

O que significa o sufixo "PLC" no modelo da Retificadora Plana Bernardo BSG 6?

O sufixo PLC indica que a retificadora está equipada com um sistema de controle PLC programável — que permite definir ciclos de retificação automáticos (número de passes, profundidade por passe, taxa de avanço) sem intervenção manual durante o ciclo. Em comparação com a versão manual, reduz os tempos de ciclo e produz resultados mais consistentes em lotes de peças idênticas.

Qual ​​rebolo devo usar para aço, ferro fundido e alumínio?

Aço: rebolo de coríndon (Al₂O₃) A46K–A60K. Ferro fundido: rebolo de carboneto de silício (SiC) C46K–C60K. Alumínio: rebolo de carboneto de silício C46J–C60J com lubrificação abundante. Não misture materiais diferentes no mesmo rebolo — resíduos metálicos contaminarão a superfície retificada.

A retificadora plana Bernardo BSG 6 requer refrigeração integrada?

As retificadoras planas BSG e FSM são equipadas com um sistema de refrigeração integrado — essencial para a retificação de precisão em aço temperado, evitando queimaduras superficiais que alteram a estrutura do material. Utilize sempre o fluido de corte adequado ao material que está sendo trabalhado.

Peças de reposição e rebolos estão disponíveis?

Peças de reposição genuínas disponíveis com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
