Descrizione

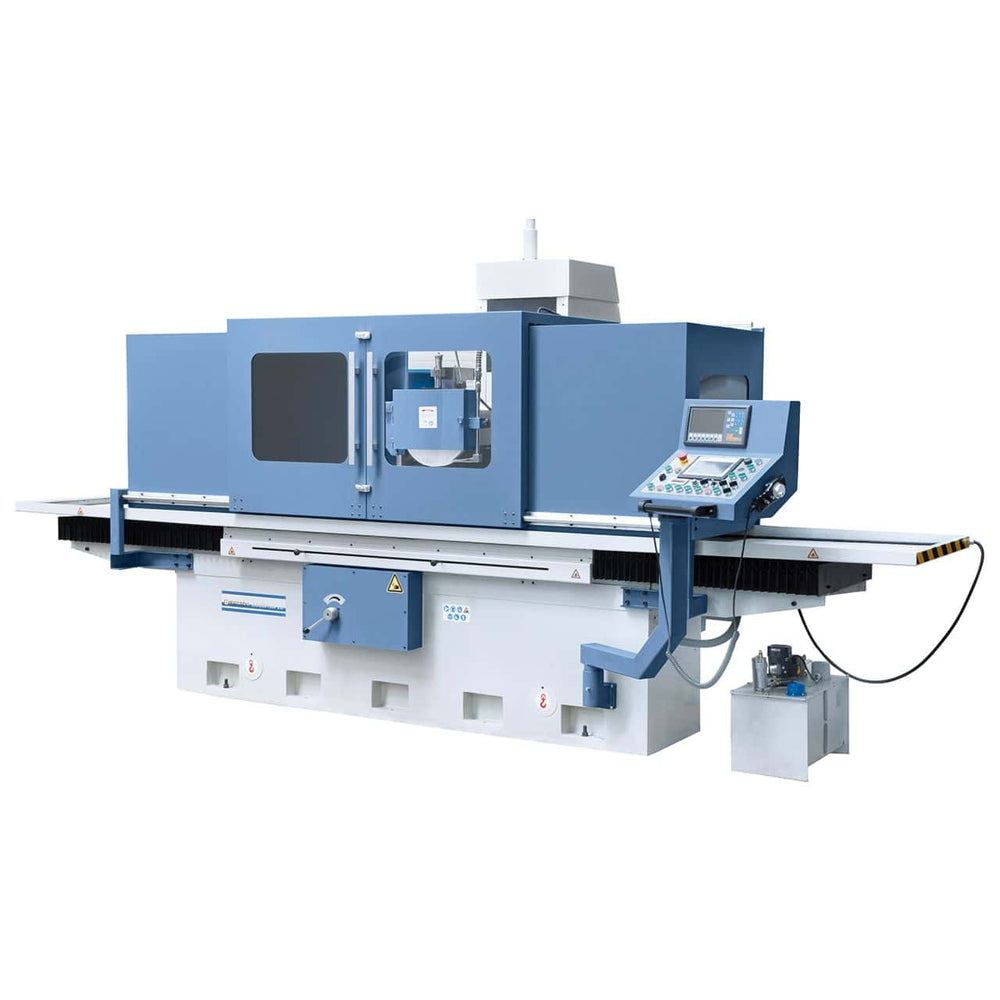

Retificadora plana Bernardo BSG 80160 PLC com DRO de 2 eixos
A retificadora plana Bernardo BSG 80160 PLC com leitura digital de 2 eixos ES-12 H é uma máquina profissional para retificação de precisão de peças grandes com peso de até 2000 kg. A mesa de 810 x 1600 mm com guias temperadas e retificadas e contra-guias Durcit-B garante rigidez e suavidade. Os movimentos longitudinais e transversais são realizados por meio de guias planas em V, enquanto o sistema hidráulico avançado garante uma translação suave mesmo sob cargas pesadas. O controle PLC Siemens com tela sensível ao toque permite a programação de ciclos de retificação automatizados, incluindo desbaste, acabamento e retorno automático à posição inicial. A rebolo de 500 mm, o potente motor de 18,5 kW e a construção robusta com base recozida e reforços espessos tornam o PLC BSG 80160 ideal para aplicações industriais exigentes e usinagem de altíssima precisão.
Principais Características:
Mesa de 810 x 1600 mm com guias temperadas e retificadas
Contra-guias Durcit-B para rigidez e precisão consistente
PLC Siemens com tela sensível ao toque para ciclos de retificação automatizados
Duas placas magnéticas de 800 x 800 mm para peças de até 2000 kg
Rebolo de Ø 500 mm com eixo de rolamento pré-carregado
Motor de 18,5 kW e bomba hidráulica de 5,5 kW
Sistema hidráulico com taxas de avanço de até 2000 mm/min
Construção robusta em ferro fundido com base recozida para estabilidade industrial
Especificações Técnicas Especificações
| Especificação | Valor |
|---|---|
| Marca | Bernardo |
| Modelo | PLC BSG 80160 |
| Mesa de trabalho | 810 x 1600 mm |
| Ranhuras em T (nº / largura) | 3 / 22 mm |
| Placas magnéticas | 2 x 800 x 800 mm |
| Curso longitudinal máximo | 1600 mm |
| Curso transversal máximo | 810 mm |
| Distância entre a rebolo e o centro da mesa | 920 mm |
| Máx. Peso da peça | 2000 kg |
| Dimensões do rebolo | 500 x 75 x 305 mm |
| Velocidade da mesa hidráulica | 5 – 25 m/min |
| Avanço transversal automático | 1 – 30 mm/curso |
| Avanço transversal rápido | 50 – 2000 mm/min |
| Avanço vertical automático | 0,005 – 0,05 mm/curso |
| Rápido Deslocamento vertical | 50 – 2000 mm/min |
| Motor do fuso | 18,5 kW |
| Velocidade do fuso | 960 rpm |
| Motor da bomba hidráulica | 5,5 kW |
| Dimensões da máquina (C x L x A) | 4800 x 4000 x 2600 mm |
| Peso | 10.000 kg |
Equipamento padrão
Leitor digital de 2 eixos ES-12 H
Painel Siemens SMART com tela sensível ao toque
Volante eletrônico
Rebolo e flange
Luz de trabalho LED
2 placas magnéticas 800 x 800 mm
Balanceamento de mesa e fuso
Capas de proteção
Retificadora paralela hidráulica
Dispositivo de desmagnetização
Sistema de refrigeração
Diamante para dressagem
Pés da máquina
Lubrificação centralizada
Resfriador de ar hidráulico
Ferramentas de serviço
Logística
Entrega Bernardo: 5 a 9 dias úteis (7 dias para o Sul). Peças de reposição originais disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
Perguntas Frequentes
Qual a precisão de retificação que pode ser alcançada com a Retificadora Plana Bernardo BSG 8?
As retificadoras planas Bernardo atingem tolerâncias dimensionais de IT5–IT6 e rugosidade de Ra 0,4–0,8 µm em condições ideais. A precisão real depende da condição do rebolo (recondicionamento periódico), do material da peça, do fluido de corte e da experiência do operador.
O que significa o sufixo "PLC" no modelo da Retificadora Plana Bernardo BSG 8?
O sufixo PLC indica que a retificadora está equipada com um sistema de controle PLC programável — que permite a configuração automática dos ciclos de retificação (número de passes, profundidade por passe, taxa de avanço) sem intervenção manual durante o ciclo. Em comparação com a versão manual, reduz os tempos de ciclo e produz resultados mais consistentes em lotes de peças idênticas.
Qual rebolo devo usar para aço, ferro fundido e alumínio?
Aço: rebolo de coríndon (Al₂O₃) A46K–A60K. Ferro fundido: rebolo de carbeto de silício (SiC) C46K–C60K. Alumínio: rebolo de carbeto de silício C46J–C60J com lubrificação abundante. Não misture materiais diferentes na mesma rebolo — resíduos metálicos contaminarão a superfície retificada.
A retificadora plana Bernardo BSG 8 requer refrigeração integrada?
As retificadoras planas BSG e FSM são equipadas com um sistema de refrigeração integrado — essencial para retificação de precisão em aço temperado, evitando queimaduras superficiais que alteram a estrutura do material. Sempre utilize o fluido de corte apropriado para o material que está sendo trabalhado.
Peças de reposição e rebolos estão disponíveis?
Peças de reposição genuínas disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
