Bernardo Rebarbadora plana BSG 50100 PLC

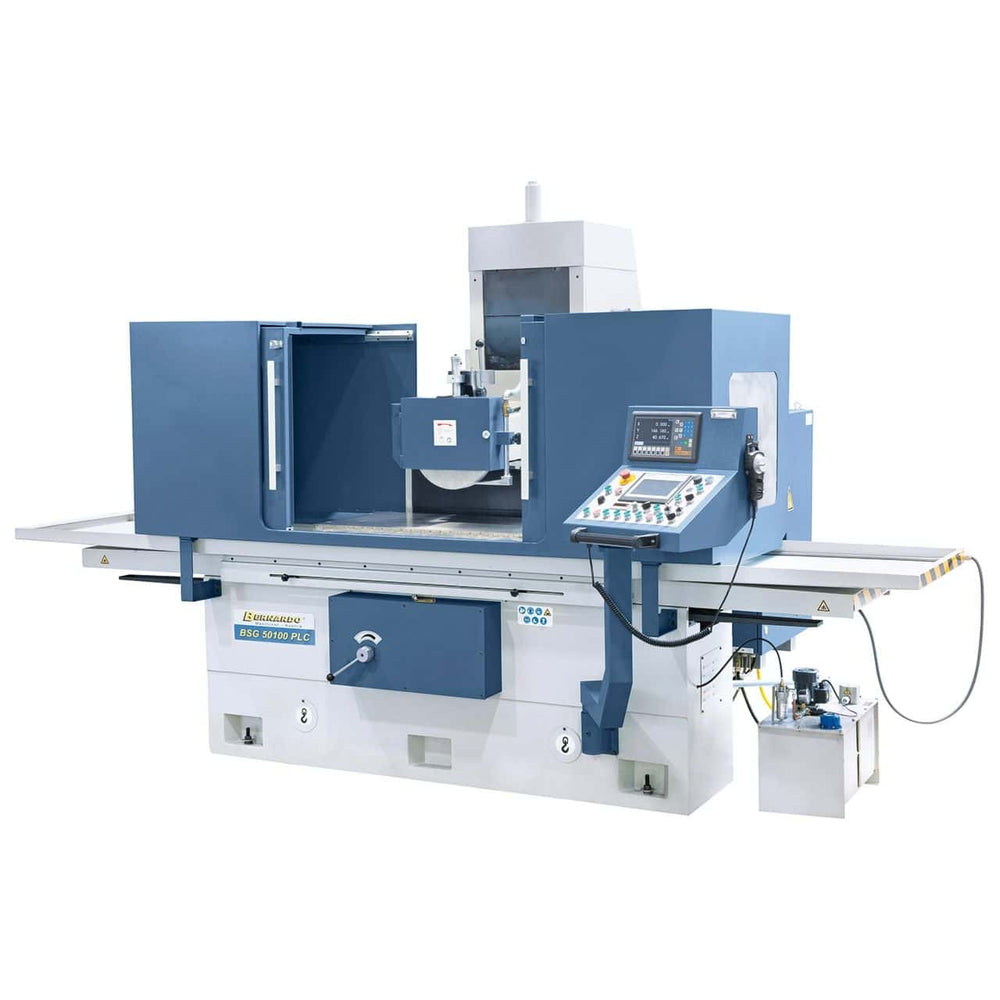

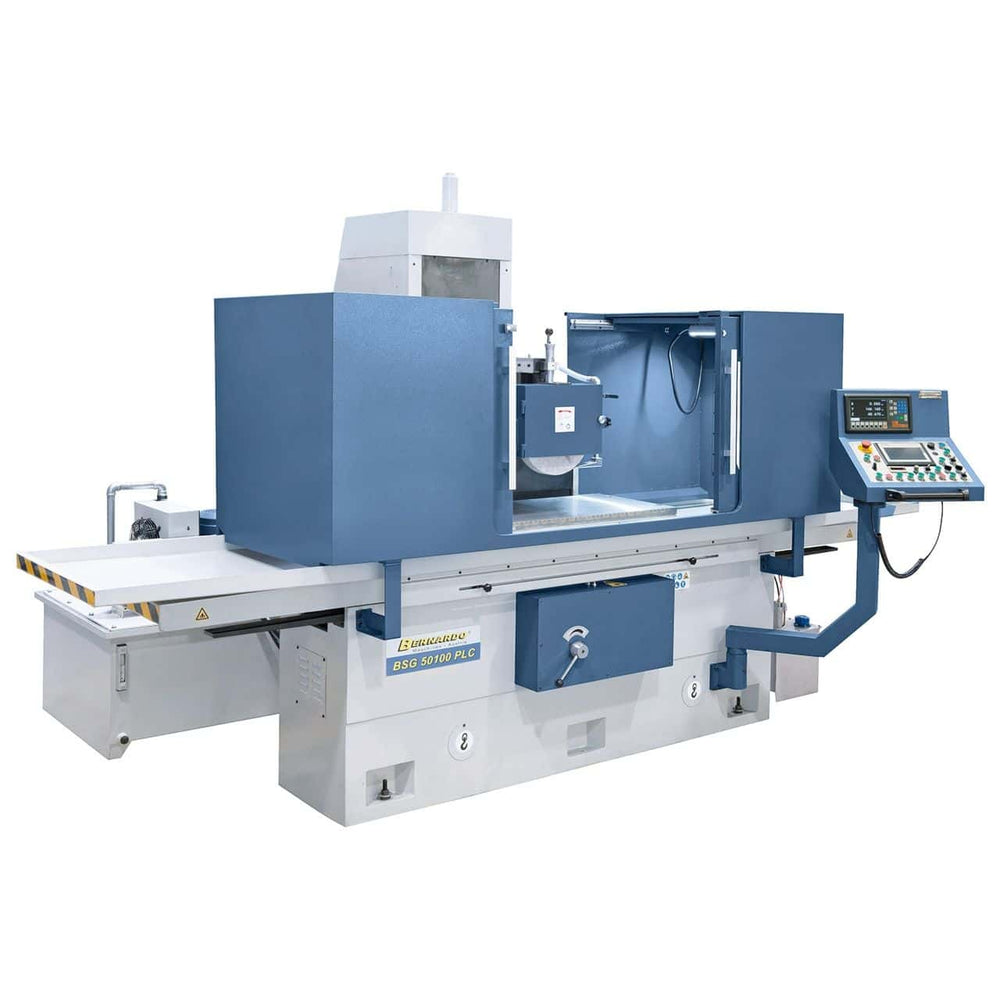

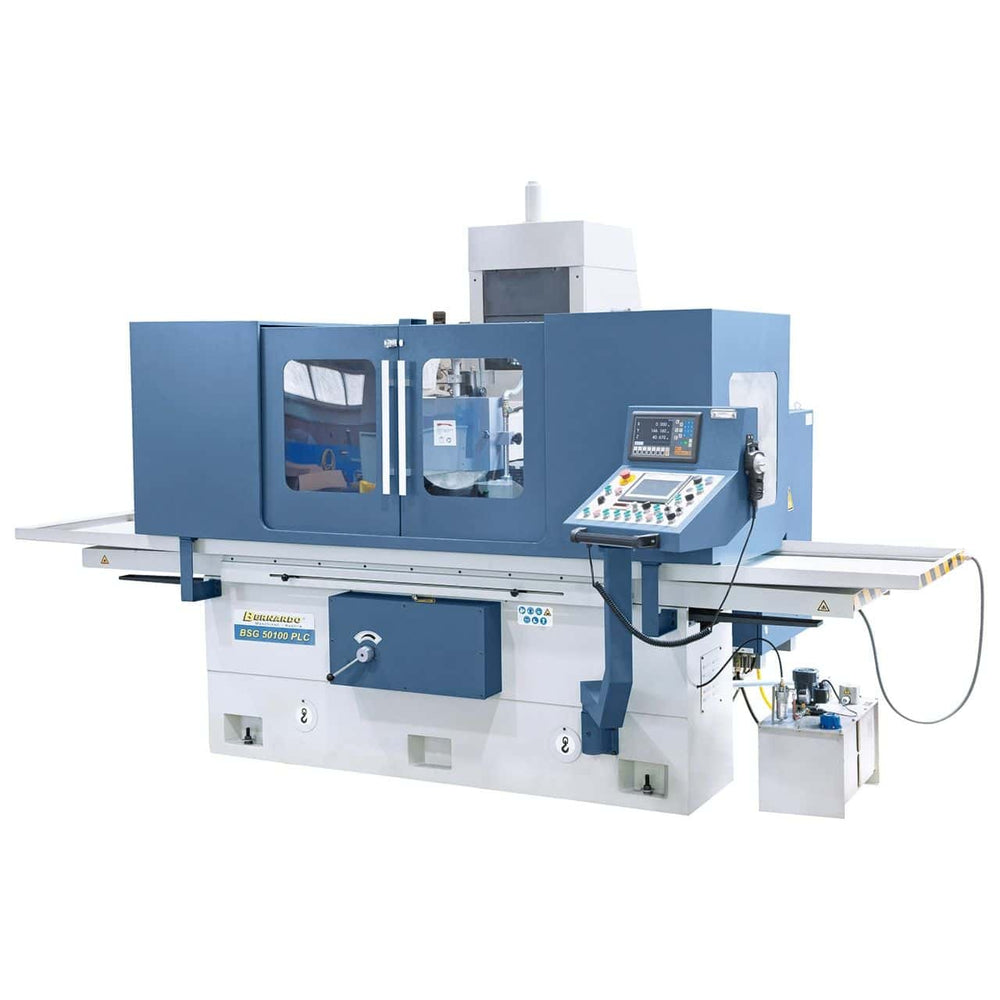

Retificadora plana Bernardo BSG 50100 PLC com leitura digital de 2 eixos ES-12 H

A retificadora plana Bernardo BSG 50100 PLC com leitura digital de 2 eixos ES-12 H foi projetada para aplicações industriais onde precisão, rigidez e confiabilidade são essenciais. A mesa com guias temperadas e retificadas, combinada com contra-guias revestidas com Durcit-B, garante um deslizamento suave e longa vida útil. Os movimentos longitudinais e transversais são realizados por meio de uma guia plana em V combinada, enquanto o controle PLC Siemens permite a programação de ciclos de retificação automatizados com retorno à posição inicial. A estrutura sólida com base recozida e reforços espessos garante estabilidade mesmo sob cargas pesadas de até 700 kg. O rebolo de 350 mm, combinado com o potente motor de 7,5 kW e o sistema hidráulico de última geração, permite uma retificação rápida e precisa. Uma solução completa para oficinas e empresas que necessitam de retificadoras profissionais de alta qualidade.

---

Principais Características:
Mesa com guias temperadas e retificadas, contra-guias revestidas com Durcit-B
Movimentos longitudinais e transversais em uma guia plana em V combinada
Sistema hidráulico de alto desempenho para alimentação suave e regular

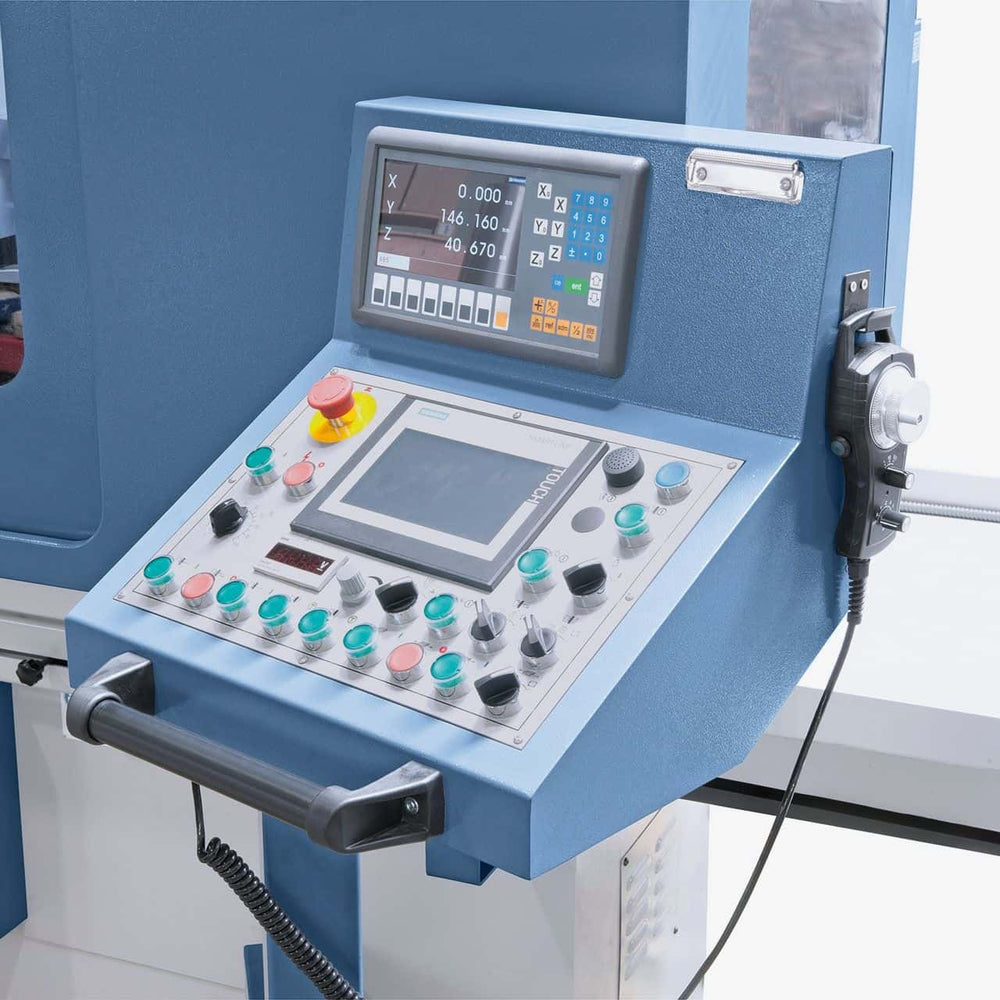

Controle PLC Siemens com tela sensível ao toque para ciclos automatizados
Leitura digital de 2 eixos ES-12 H incluída
Capacidade de trabalho de até 700 kg com placa magnética de 500 x 1000 mm

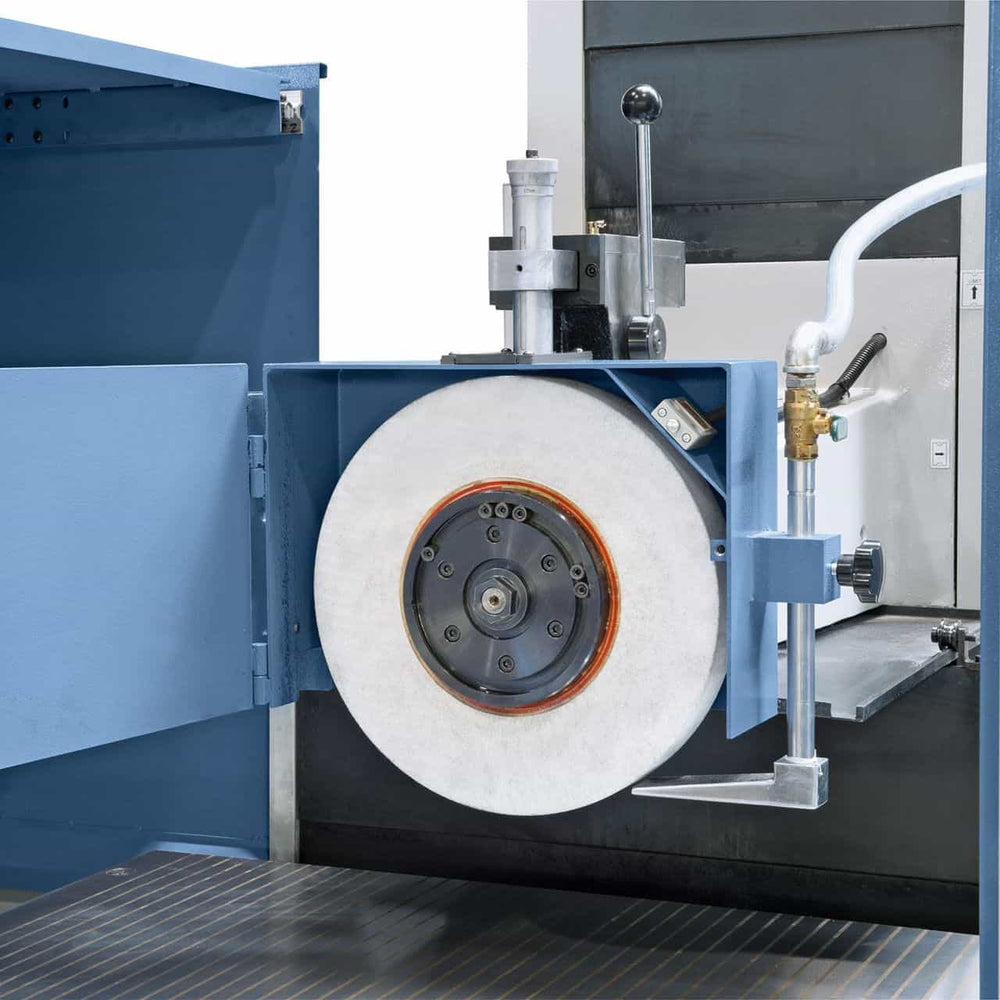

Rebolo Ø 350 mm com eixo em rolamentos axiais e radiais pré-carregados
Estrutura maciça com base recozida e reforços espessos para alta estabilidade

---

Especificações Técnicas Especificações

Especificações	Valor
Marca	Bernardo
Modelo	PLC BSG 50100
Mesa de trabalho	500 x 1100 mm
Ranhuras em T (nº / largura)	3 / 18 mm
Placa magnética	500 x 1000 mm
Curso longitudinal máximo	1150 mm
Curso transversal máximo	560 mm
Distância máxima entre a rebolo e a mesa	600 mm
Máx. Peso da peça (com placa magnética)	700 kg
Dimensões do rebolo	350 x 50 x 127 mm
Velocidade hidráulica da mesa	5 – 25 m/min
Ajuste transversal automático	0,5 – 30 mm/curso
Avanço transversal rápido	0 – 600 mm/min
Ajuste vertical automático	0,005 – 0,04 mm
Avanço vertical rápido	0 – 300 mm/min
Eixo motor	7,5 kW
Velocidade do fuso	1440 rpm
Motor da bomba hidráulica	3,0 kW
Consumo total de energia	13,2 kW
Dimensões da máquina (L x P x A)	3880 x 2150 x 2420 mm
Peso	5500 kg

---

Padrão Equipamentos

Leitor Digital de 2 Eixos ES-12 H
Painel Touchscreen Siemens SMART
Volante Eletrônico
Rebolo e Flange
Luz de Trabalho LED
Placa Magnética 500 x 1000 mm
Suporte de Balanceamento e Mandril de Balanceamento
Capas de Proteção
Retificadora Paralela e Dispositivo de Desmagnetização

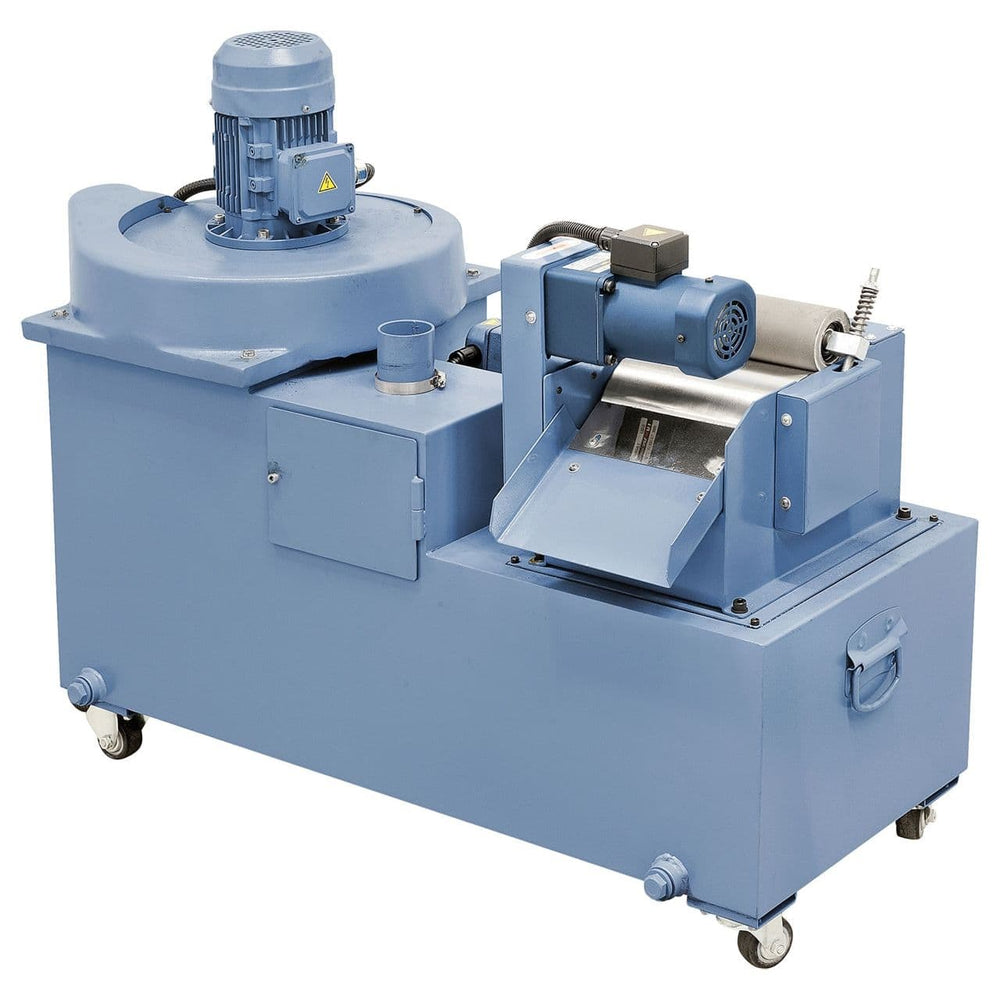

Sistema de Refrigeração e Dispositivo Diamantado
Pés da Máquina
Lubrificação Centralizada

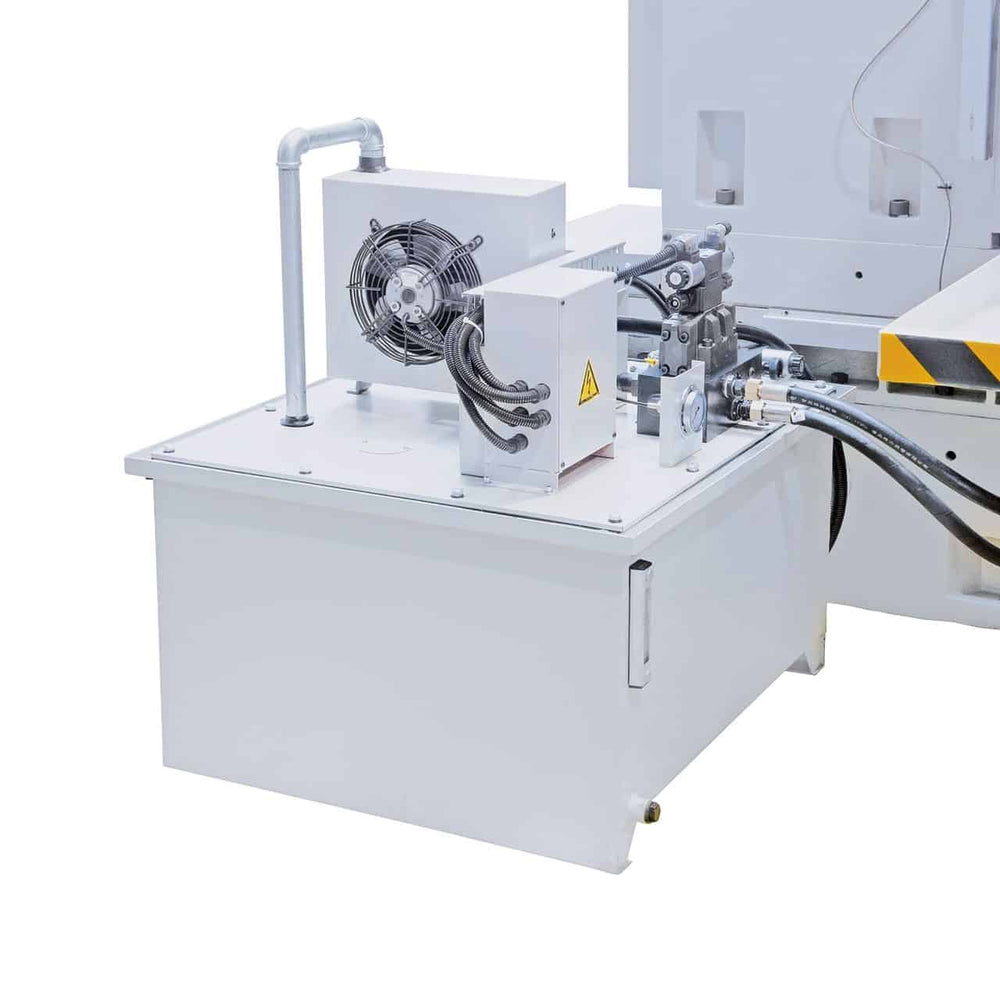

Resfriador de Óleo Hidráulico
Serviço de Ferramentas

Logística

Entrega Bernardo: 5 a 9 dias úteis (7 dias para o Sul). Peças de reposição originais disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Perguntas Frequentes

Qual ​​a precisão de retificação que pode ser alcançada com a Retificadora Plana Bernardo BSG 5?

Em condições ideais, as retificadoras planas Bernardo atingem tolerâncias dimensionais de IT5–IT6 e rugosidade de Ra 0,4–0,8 µm. A precisão real depende da condição do rebolo (recondicionamento periódico), do material da peça, do fluido de corte e da experiência do operador.

O que significa o sufixo "PLC" no modelo da Retificadora Plana Bernardo BSG 5?

O sufixo PLC indica que a retificadora está equipada com um sistema de controle PLC programável — que permite a configuração automática dos ciclos de retificação (número de passes, profundidade por passe, taxa de avanço) sem intervenção manual durante o ciclo. Em comparação com a versão manual, reduz os tempos de ciclo e produz resultados mais consistentes em lotes de peças idênticas.

Qual ​​rebolo devo usar para aço, ferro fundido e alumínio?

Aço: rebolo de coríndon (Al₂O₃) A46K–A60K. Ferro fundido: rebolo de carbeto de silício (SiC) C46K–C60K. Alumínio: rebolo de carbeto de silício C46J–C60J com lubrificação abundante. Não misture materiais diferentes na mesma rebolo — resíduos metálicos contaminarão a superfície retificada.

A retificadora plana Bernardo BSG 5 requer refrigeração integrada?

As retificadoras planas BSG e FSM são equipadas com um sistema de refrigeração integrado — essencial para retificação de precisão em aço temperado, evitando queimaduras superficiais que alteram a estrutura do material. Sempre utilize o fluido de corte apropriado para o material que está sendo trabalhado.

Peças de reposição e rebolos estão disponíveis?

Peças de reposição genuínas disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
