Bernardo Rebarbadora plana BSG 50160 PLC
-
Descrizione
-
Sicurezza del prodotto
-
Recensioni
Descrizione

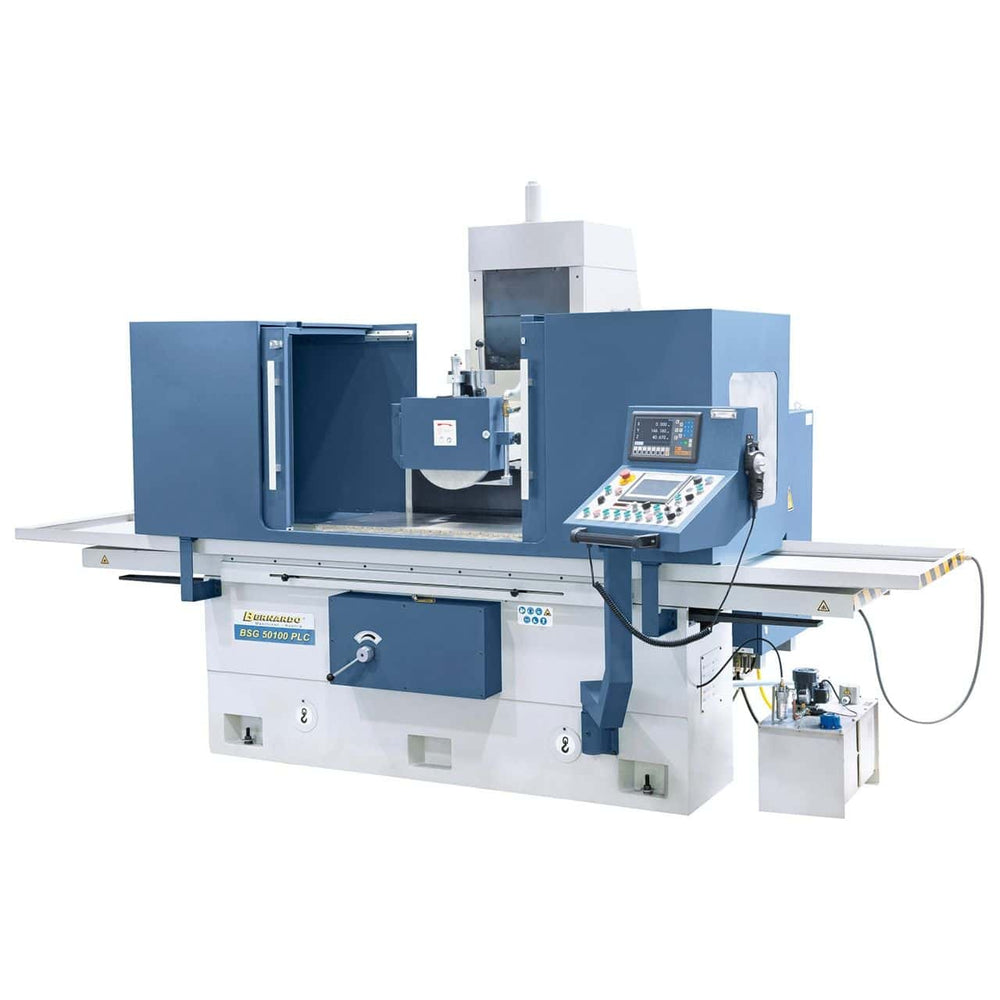

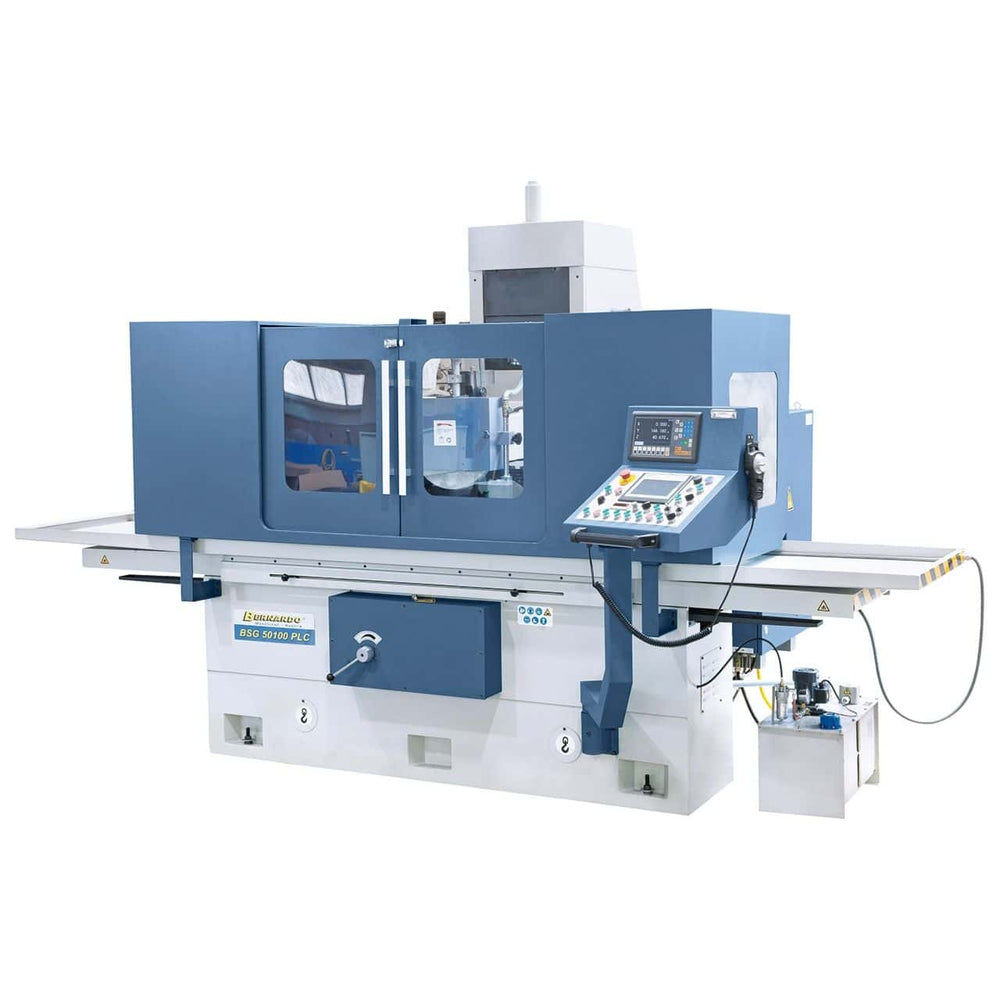

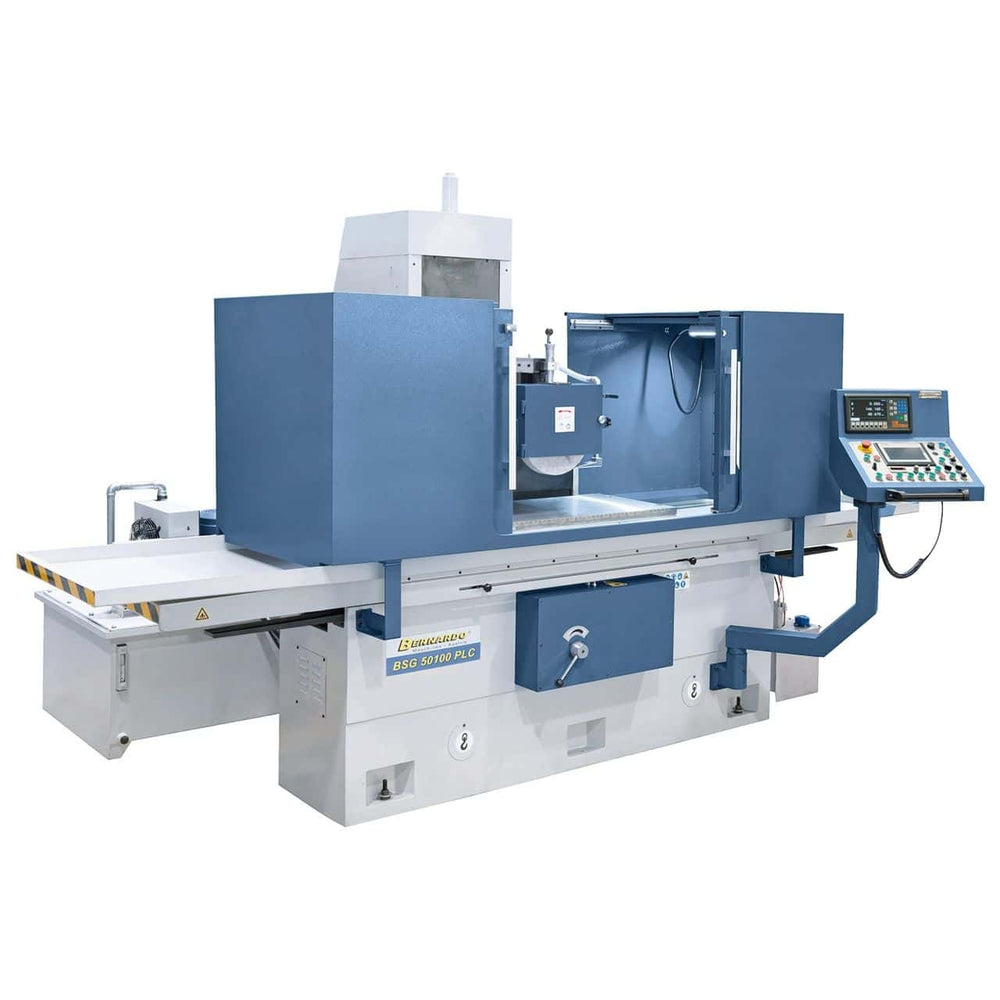

Retificadora plana Bernardo BSG 50160 PLC com DRO de 2 eixos
A retificadora plana Bernardo BSG 50160 PLC com DRO de 2 eixos ES-12 H foi projetada para operações de retificação industrial de alta precisão. A mesa de trabalho de 500 x 1600 mm, com guias temperadas e retificadas e contra-guias revestidas com Durcit-B, garante rigidez, suavidade e longa vida útil. Os movimentos longitudinais e transversais são realizados por meio de guias planas em V combinadas, enquanto o sistema hidráulico avançado garante uma translação suave mesmo sob cargas pesadas. O controle PLC Siemens com painel touchscreen permite a programação rápida de ciclos de retificação, incluindo desbaste, acabamento e retorno automático à posição inicial. Com capacidade de trabalho de até 900 kg, rebolo de 350 mm e motor de 7,5 kW, a BSG 50160 PLC representa uma solução robusta, estável e eficiente para oficinas e empresas que necessitam de uma esmerilhadeira plana hidráulica profissional.
Principais características:
Retificadora plana hidráulica com mesa de 500 x 1600 mm
Guias temperadas e retificadas com contra-guias Durcit-B

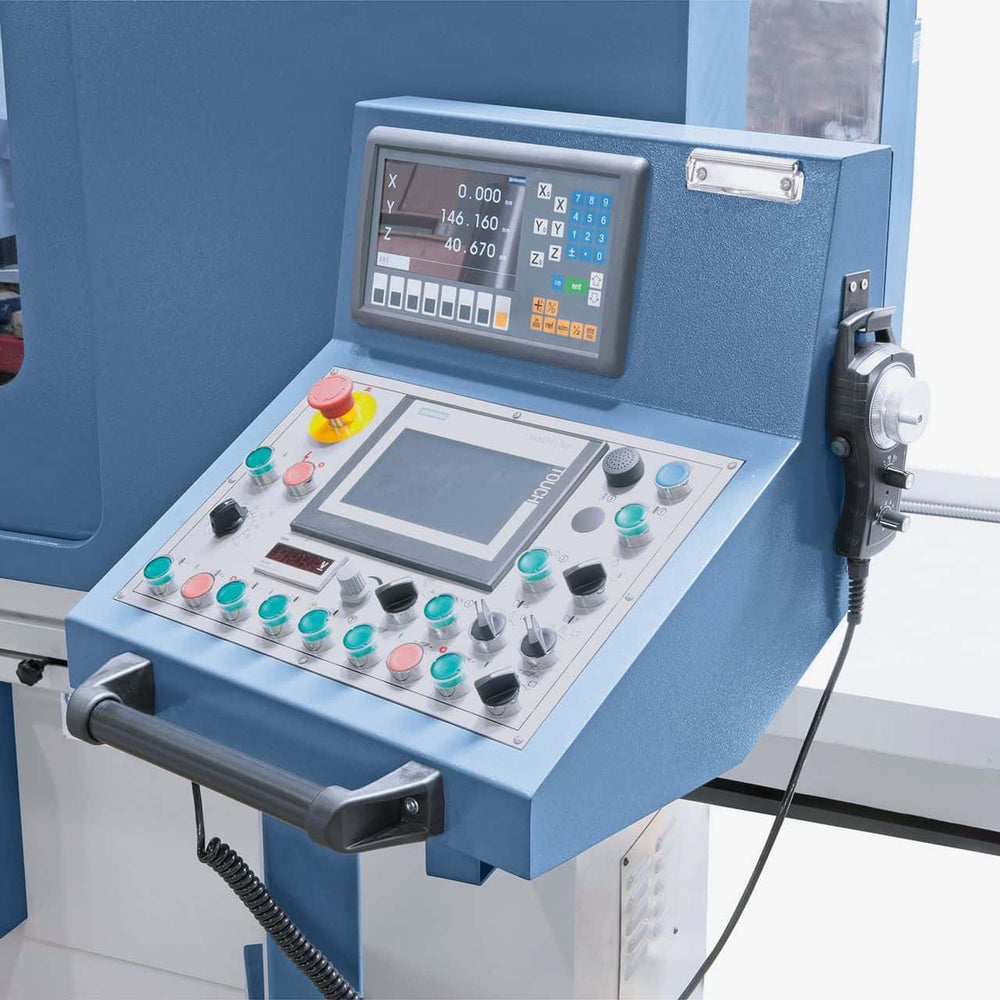

Controle PLC Siemens com painel touchscreen
Ciclos de retificação automatizados com retorno inicial
2 placas magnéticas (500 x 800 mm) para peças de até 900 kg

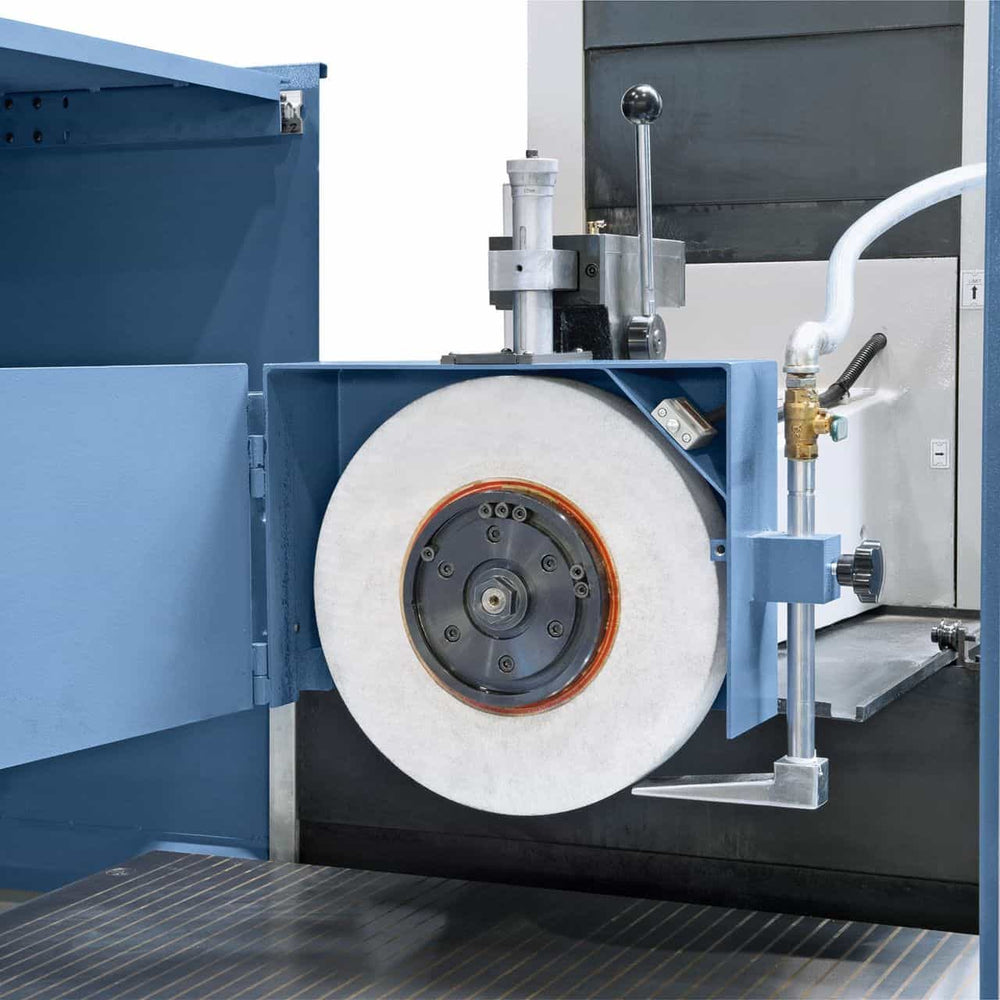

Rebolo de Ø 350 mm com eixo de rolamento pré-carregado

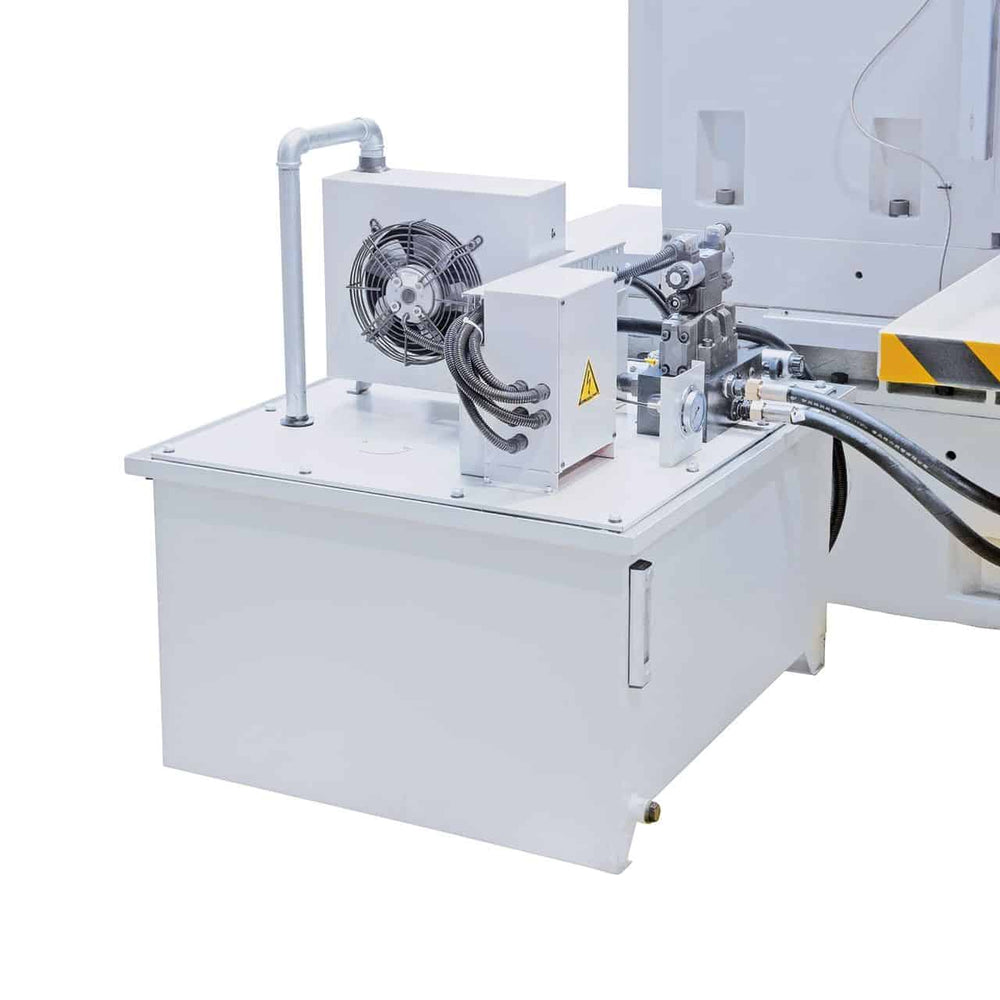

Sistema hidráulico de alto desempenho com mesa de 5 a 25 m/min
Estrutura maciça em ferro fundido com base recozida e reforços
Especificações técnicas Especificações
| Especificações | Valor |
|---|---|
| Marca | Bernardo |
| Modelo | PLC BSG 50160 |
| Mesa de trabalho | 500 x 1600 mm |
| Ranhuras em T (nº / largura) | 3 / 18 mm |
| Placas magnéticas | 2 x 500 x 800 mm |
| Curso longitudinal máximo | 1700 mm |
| Curso transversal máximo | 560 mm |
| Distância máxima entre a rebolo e a mesa | 600 mm |
| Máx. Peso da peça | 900 kg |
| Dimensões do rebolo | 350 x 50 x 127 mm |
| Velocidade da mesa hidráulica | 5 – 25 m/min |
| Avanço transversal automático | 0,5 – 30 mm/curso |
| Avanço transversal rápido | 50 – 600 mm/min |
| Avanço vertical automático | 0,005 – 0,04 mm |
| Avanço vertical rápido Avanço | 50 – 500 mm/min |
| Motor do fuso | 7,5 kW |
| Velocidade do fuso | 1450 rpm |
| Motor da bomba hidráulica | 3,0 kW |
| Consumo total de energia | 13,2 kW |
| Dimensões da máquina (L x P x A) | 5640 x 2250 x 2500 mm |
| Peso | 6000 kg |
Equipamento padrão
Leitor digital de 2 eixos ES-12 H
Painel touchscreen Siemens SMART
Volante eletrônico
Rebolo e flange
Luz de trabalho LED
Placas magnéticas 500 x 800 mm (2 peças)
Suporte de balanceamento e fuso de balanceamento
Capas de proteção
Retificadora paralela
Dispositivo de desmagnetização

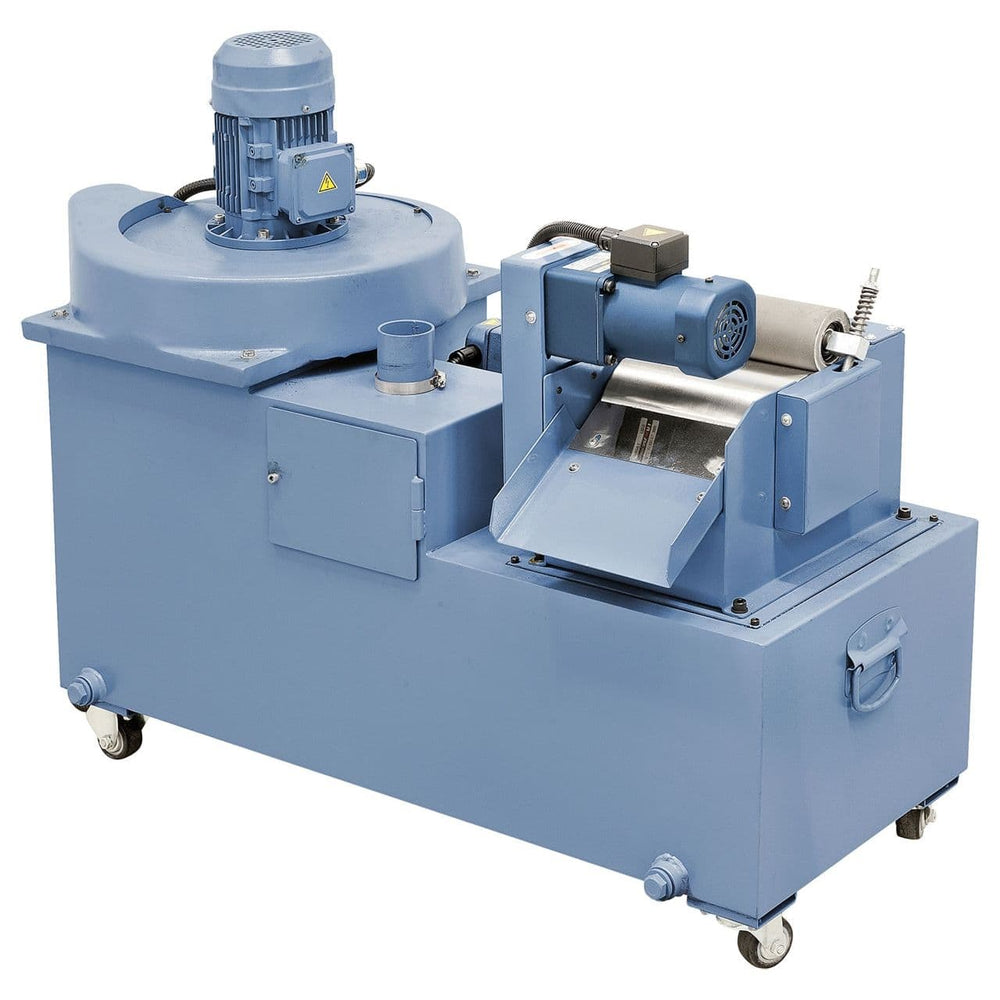

Sistema de refrigeração
Diamante para dressagem
Pés da máquina
Lubrificação centralizada
Resfriador de óleo hidráulico
Ferramentas de serviço
Logística
Envio para Bernardo: 5 a 9 dias úteis (7 dias para o Sul). Peças de reposição originais disponíveis com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
Perguntas Frequentes
Qual a precisão de retificação que pode ser alcançada com a retificadora plana Bernardo BSG 5?
Em condições ideais, as retificadoras planas Bernardo atingem tolerâncias dimensionais de IT5 a IT6 e uma rugosidade de Ra 0,4 a 0,8 µm. A precisão real depende da condição do rebolo (retificação periódica), do material da peça, do fluido de corte e da experiência do operador.
O que significa o sufixo "PLC" no modelo de retificadora plana Bernardo BSG 5?
O sufixo PLC indica que a retificadora está equipada com um sistema de controle PLC programável — ele permite definir ciclos de retificação automáticos (número de passes, profundidade por passe, taxa de avanço) sem intervenção manual durante o ciclo. Comparado à versão manual, reduz os tempos de ciclo e produz resultados mais repetíveis em lotes de peças idênticas.
Qual rebolo devo usar para aço, ferro fundido e alumínio?
Aço: rebolo de coríndon (Al₂O₃) A46K–A60K. Ferro fundido: rebolo de carboneto de silício (SiC) C46K–C60K. Alumínio: Rebolo de carboneto de silício C46J–C60J com lubrificação abundante. Não misture materiais diferentes no mesmo rebolo — resíduos metálicos contaminarão a superfície retificada.
A retificadora plana Bernardo BSG 5 requer refrigeração integrada?
As retificadoras planas BSG e FSM são equipadas com um sistema de refrigeração integrado — essencial para retificação de precisão em aço temperado, evitando queimaduras superficiais que alteram a estrutura do material. Sempre utilize o fluido de corte apropriado para o material que está sendo trabalhado.
Peças de reposição e rebolos estão disponíveis?
Peças de reposição genuínas disponíveis com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
