Bernardo Rebarbadora plana BSG 60120 PLC

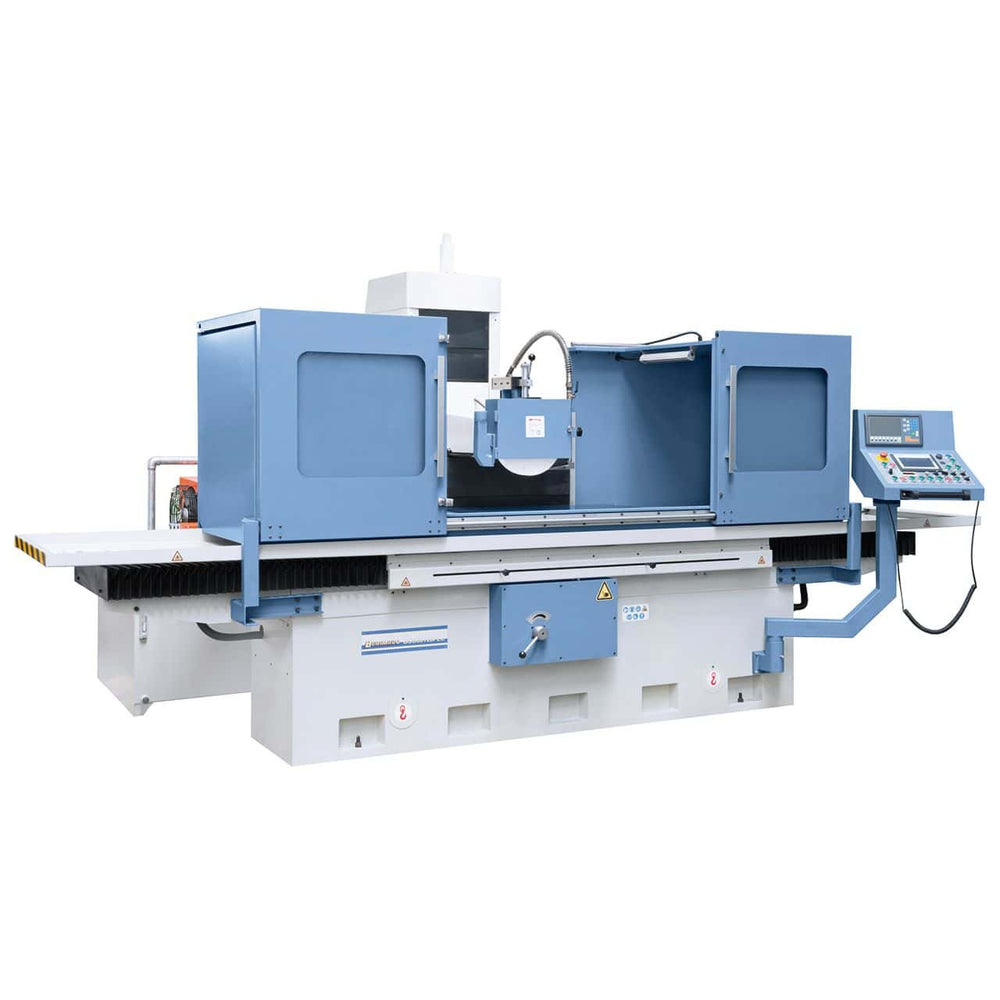

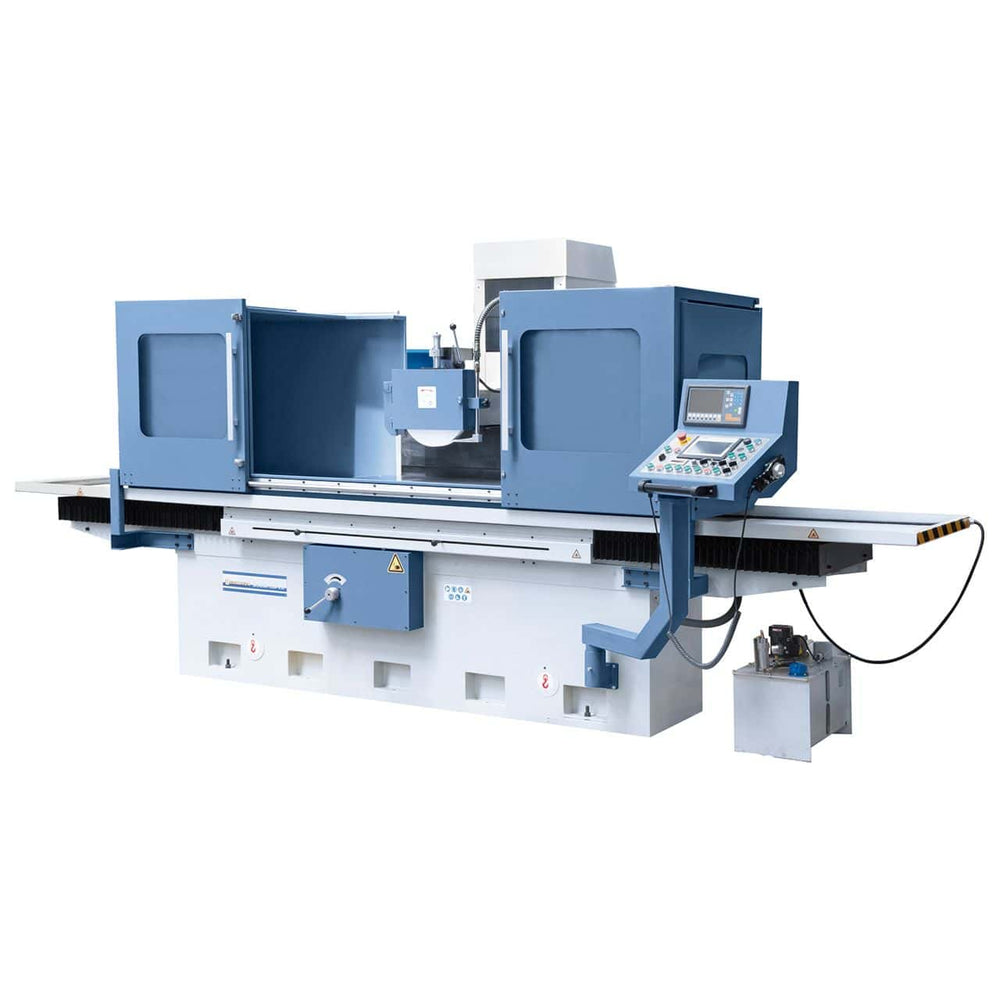

Retificadora plana Bernardo BSG 60120 PLC com DRO de 2 eixos

A retificadora plana Bernardo BSG 60120 PLC com DRO de 2 eixos ES-12 H foi projetada para retificação industrial de alta precisão de peças grandes. A mesa de 600 x 1200 mm com guias temperadas e retificadas, combinada com contra-guias revestidas com Durcit-B, garante rigidez, estabilidade e suavidade. Os movimentos longitudinais e transversais são realizados por meio de uma guia plana em V combinada, enquanto o sistema hidráulico avançado garante uma translação suave mesmo sob cargas de até 970 kg. O controle PLC Siemens com tela sensível ao toque permite a programação de ciclos de retificação automatizados: desbaste, acabamento e retorno à posição inicial. Com um rebolo de 350 mm, um motor de 7,5 kW e uma estrutura sólida e reforçada, a retificadora BSG 60120 PLC oferece alto desempenho, confiabilidade e precisão consistente, tornando-a a solução ideal para oficinas e empresas com necessidades de produção avançadas.

---

Principais Características:
Mesa de 600 x 1200 mm com guias temperadas e retificadas
Contra-guias Durcit-B para rigidez e baixo desgaste
Controle PLC Siemens com tela sensível ao toque para ciclos automatizados
Avanço suave graças ao sistema hidráulico de alto desempenho
Placa magnética de 600 x 1200 mm, capacidade de até 970 kg

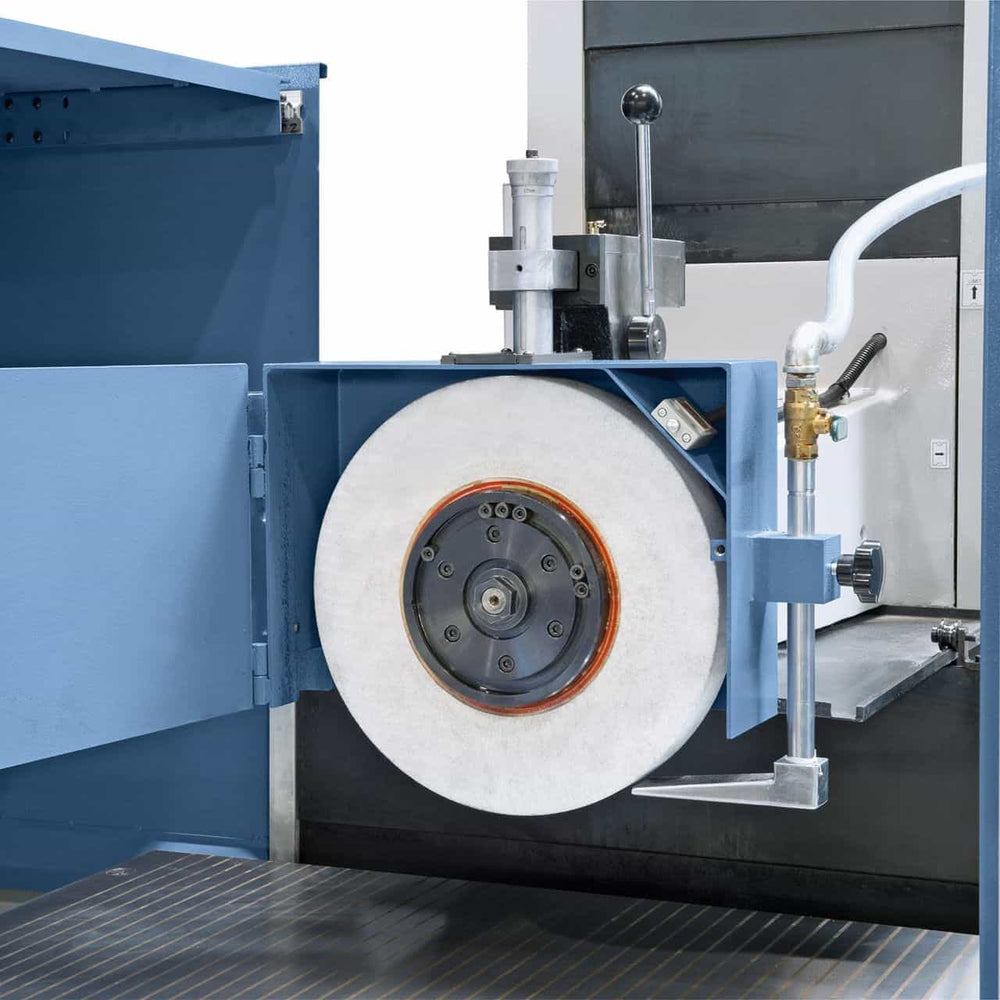

Rebolo de Ø 350 mm com eixo de rolamento pré-carregado
Motor potente de 7,5 kW e bomba hidráulica de 5,5 kW
Estrutura sólida em ferro fundido com reforços espessos e base reforçada

---

Especificações Técnicas:

---

< Especificações

Especificação	Valor
Marca	Bernardo
Modelo	PLC BSG 60120
Mesa de trabalho	600 x 1200 mm
Ranhuras em T (nº / largura)	3 / 18 mm
Placa magnética	600 x 1200 mm
Curso longitudinal máximo	1520 mm
Curso transversal máximo	660 mm
Distância máxima entre a rebolo e a mesa	600 mm
Máx. Peso da peça	970 kg
Dimensões do rebolo	350 x 50 x 127 mm
Velocidade da mesa hidráulica	5 – 25 m/min
Avanço transversal automático	0,5 – 30 mm/curso
Avanço transversal rápido	50 – 600 mm/min
Avanço vertical automático	0,005 – 0,04 mm
Avanço vertical rápido Avanço	0 – 300 mm/min
Motor do fuso	7,5 kW
Velocidade do fuso	1440 rpm
Motor da bomba hidráulica	5,5 kW
Consumo total de energia	18 kW
Dimensões da máquina (L x P x A)	4800 x 2750 x 2420 mm
Peso	6500 kg

---

Equipamento padrão

Leitor digital de 2 eixos ES-12 H

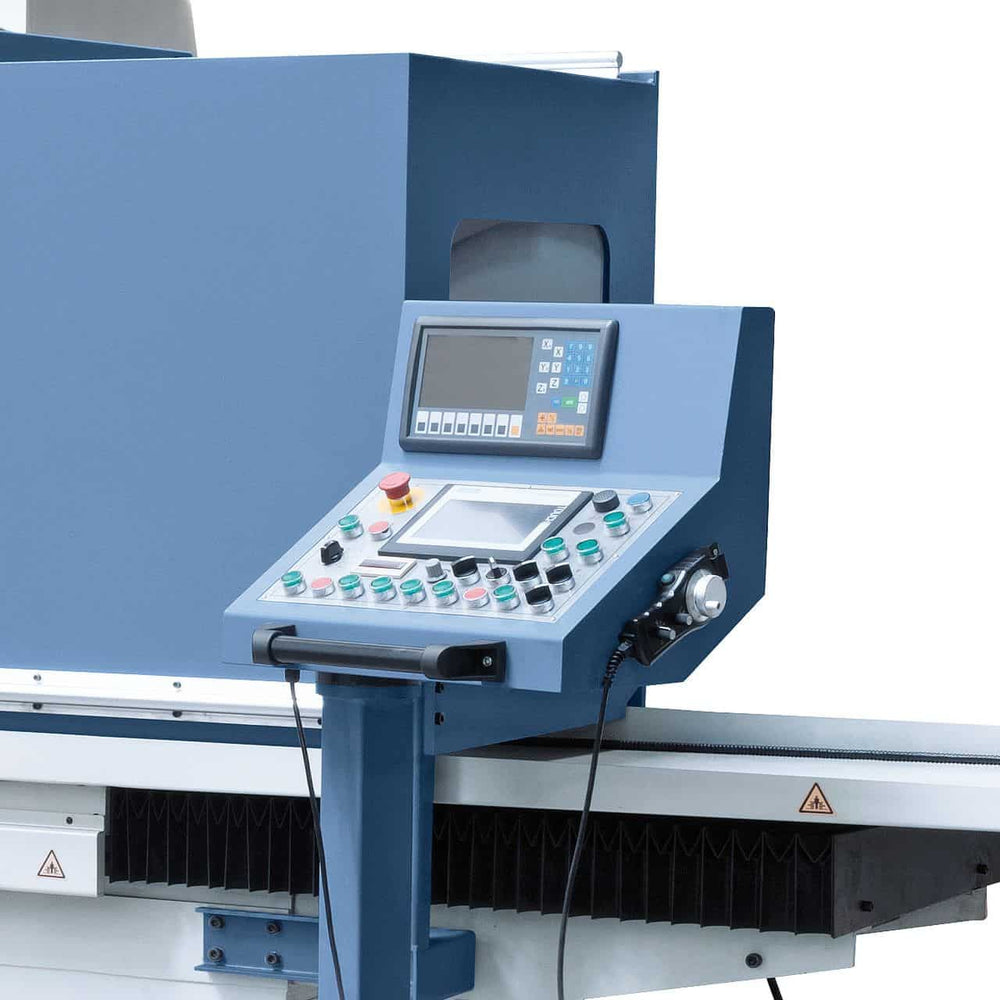

Painel Siemens SMART com tela sensível ao toque
Volante eletrônico
Rebolo e flange
Lâmpada de trabalho
Placa magnética 600 x 1200 mm
Suporte de balanceamento e fuso de balanceamento
Capas de proteção
Retificadora paralela
Dispositivo de desmagnetização

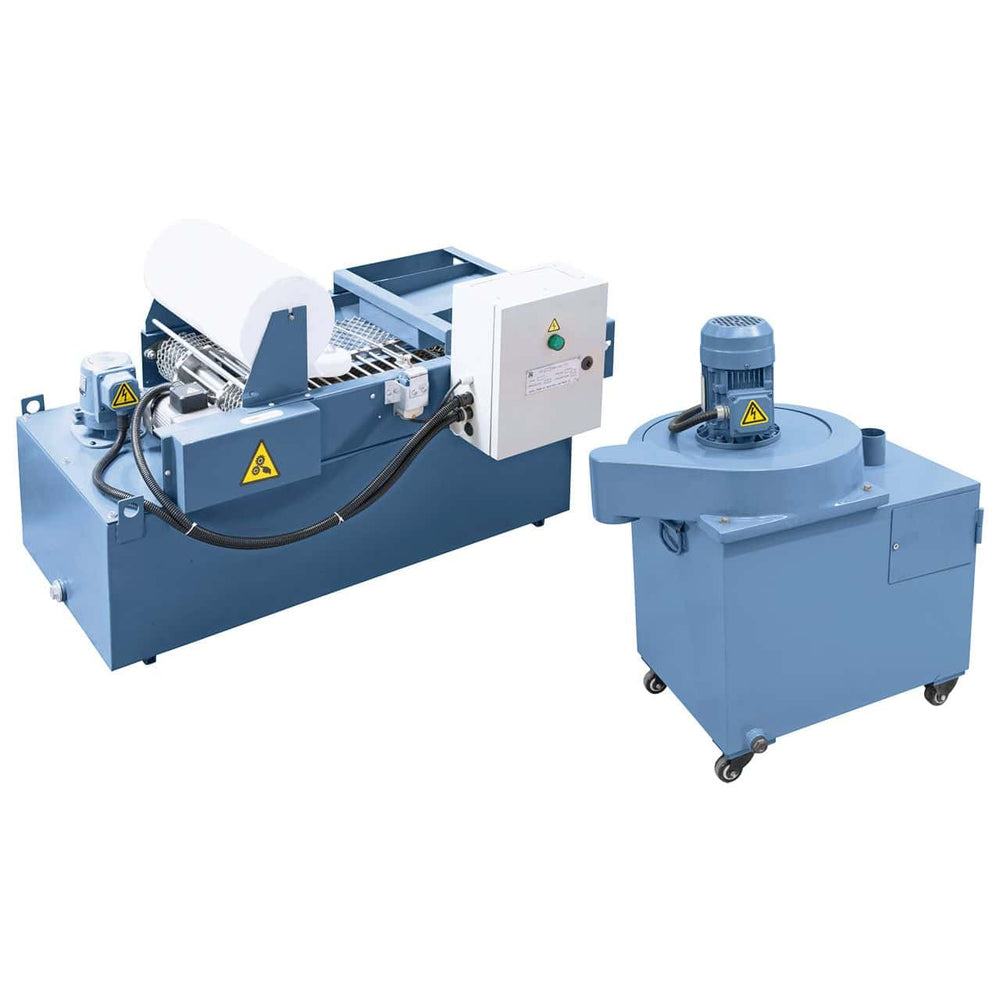

Sistema de refrigeração
Diamante para dressagem
Pés da máquina

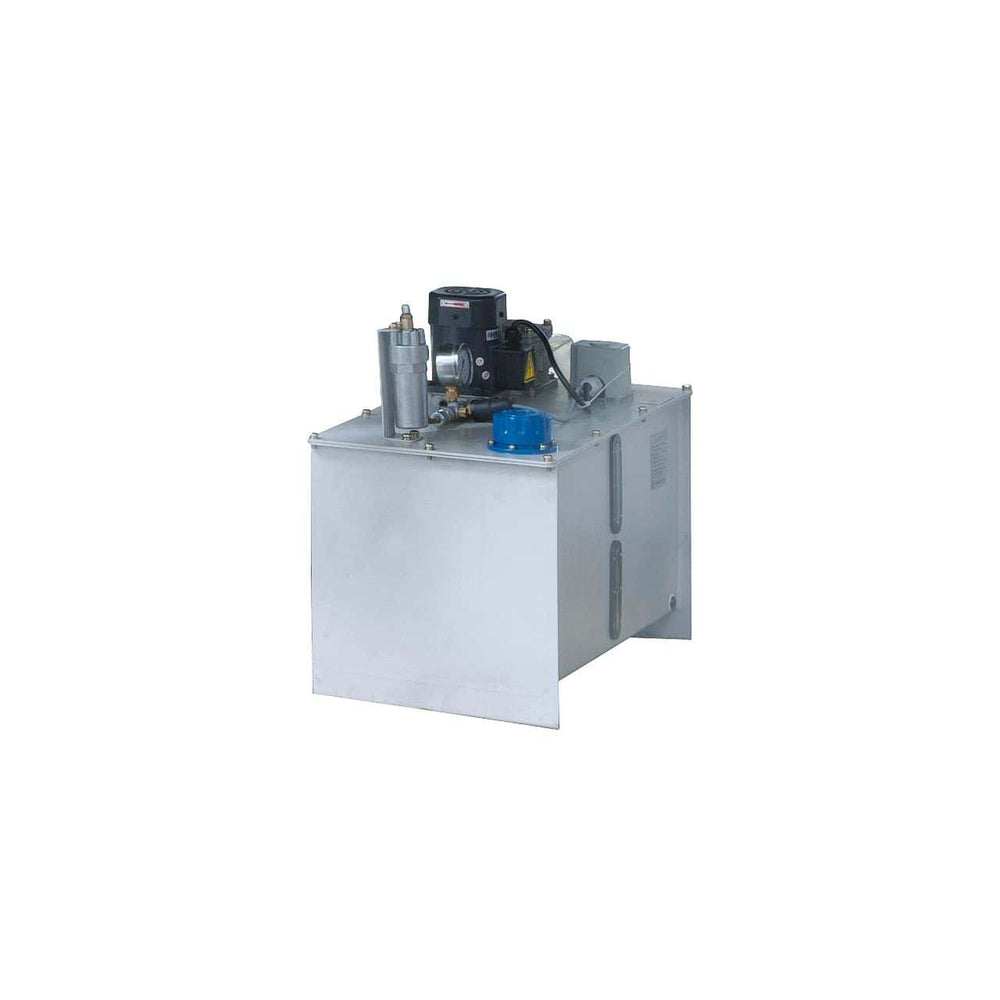

Lubrificação centralizada
Resfriador de óleo hidráulico
Ferramentas de serviço

Logística

Entrega para Bernardo: 5 a 9 dias úteis (7 dias para o Sul). Peças de reposição originais disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Perguntas Frequentes

Qual ​​a precisão de retificação que pode ser alcançada com a Retificadora Plana Bernardo BSG 6?

Em condições ideais, as retificadoras planas Bernardo atingem tolerâncias dimensionais de IT5–IT6 e rugosidade de Ra 0,4–0,8 µm. A precisão real depende da condição do rebolo (recondicionamento periódico), do material da peça, do fluido de corte e da experiência do operador.

O que significa o sufixo "PLC" no modelo da Retificadora Plana Bernardo BSG 6?

O sufixo PLC indica que a retificadora está equipada com um sistema de controle PLC programável — que permite definir ciclos de retificação automáticos (número de passes, profundidade por passe, taxa de avanço) sem intervenção manual durante o ciclo. Em comparação com a versão manual, reduz os tempos de ciclo e produz resultados mais consistentes em lotes de peças idênticas.

Qual ​​rebolo devo usar para aço, ferro fundido e alumínio?

Aço: rebolo de coríndon (Al₂O₃) A46K–A60K. Ferro fundido: rebolo de carboneto de silício (SiC) C46K–C60K. Alumínio: rebolo de carboneto de silício C46J–C60J com lubrificação abundante. Não misture materiais diferentes no mesmo rebolo — resíduos metálicos contaminarão a superfície retificada.

A retificadora plana Bernardo BSG 6 requer refrigeração integrada?

As retificadoras planas BSG e FSM são equipadas com um sistema de refrigeração integrado — essencial para a retificação de precisão em aço temperado, evitando queimaduras superficiais que alteram a estrutura do material. Utilize sempre o fluido de corte adequado ao material que está sendo trabalhado.

Peças de reposição e rebolos estão disponíveis?

Peças de reposição genuínas disponíveis com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
