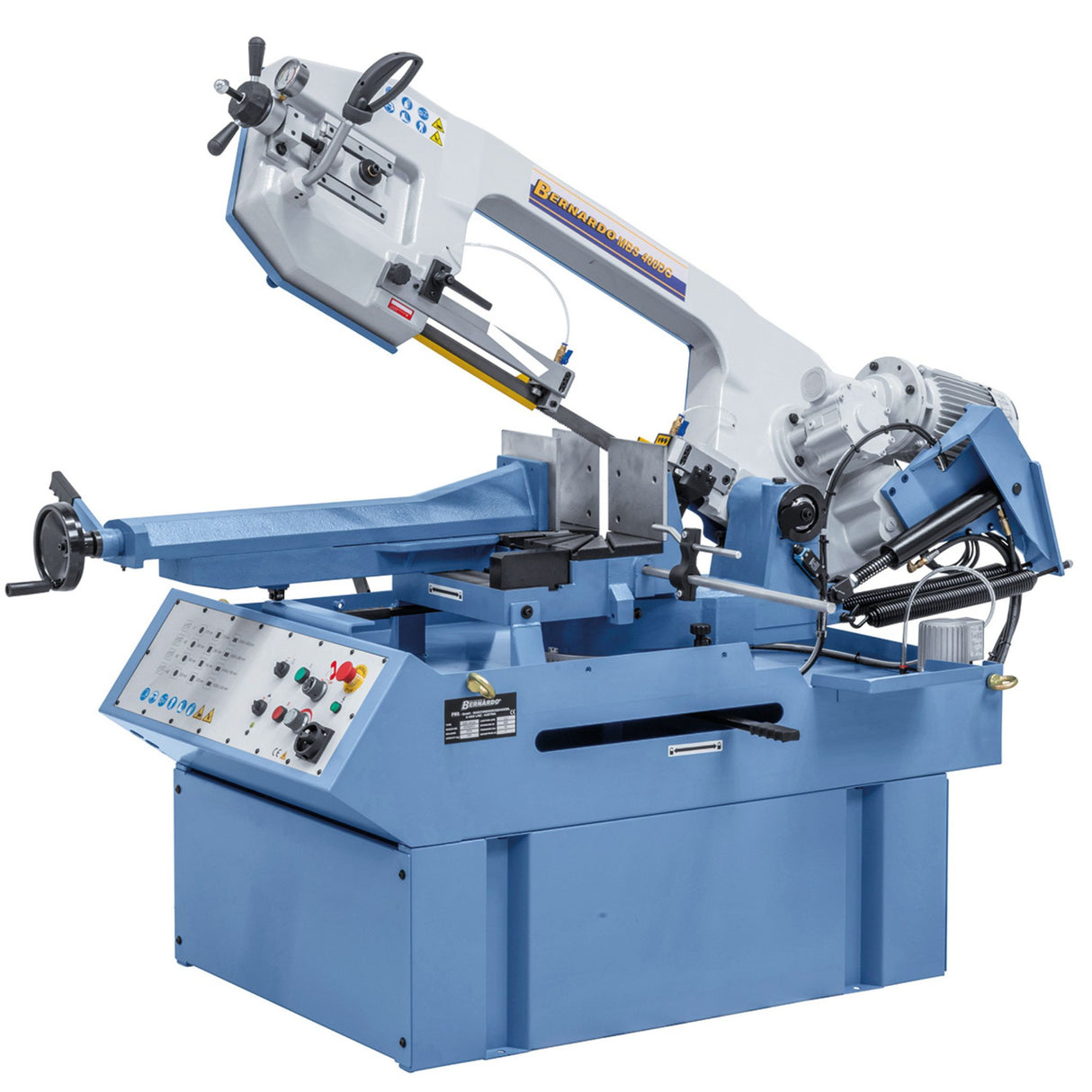

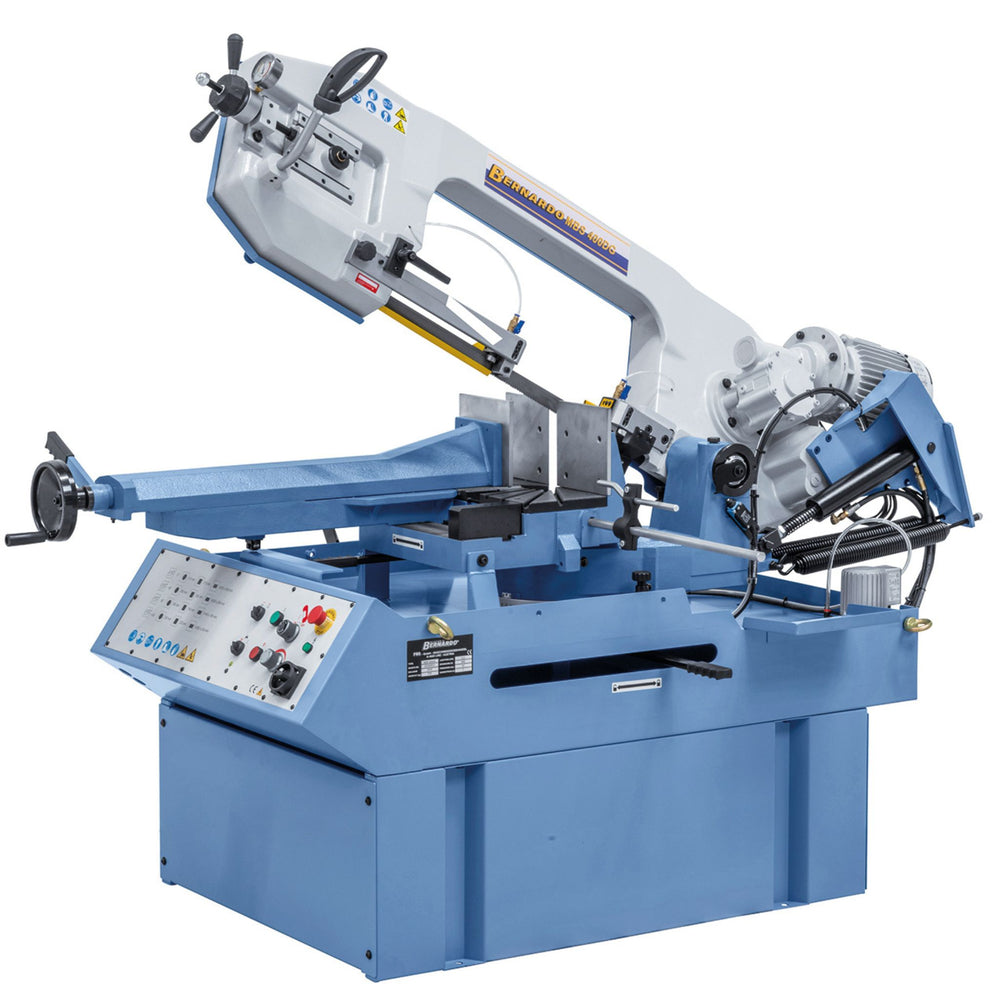

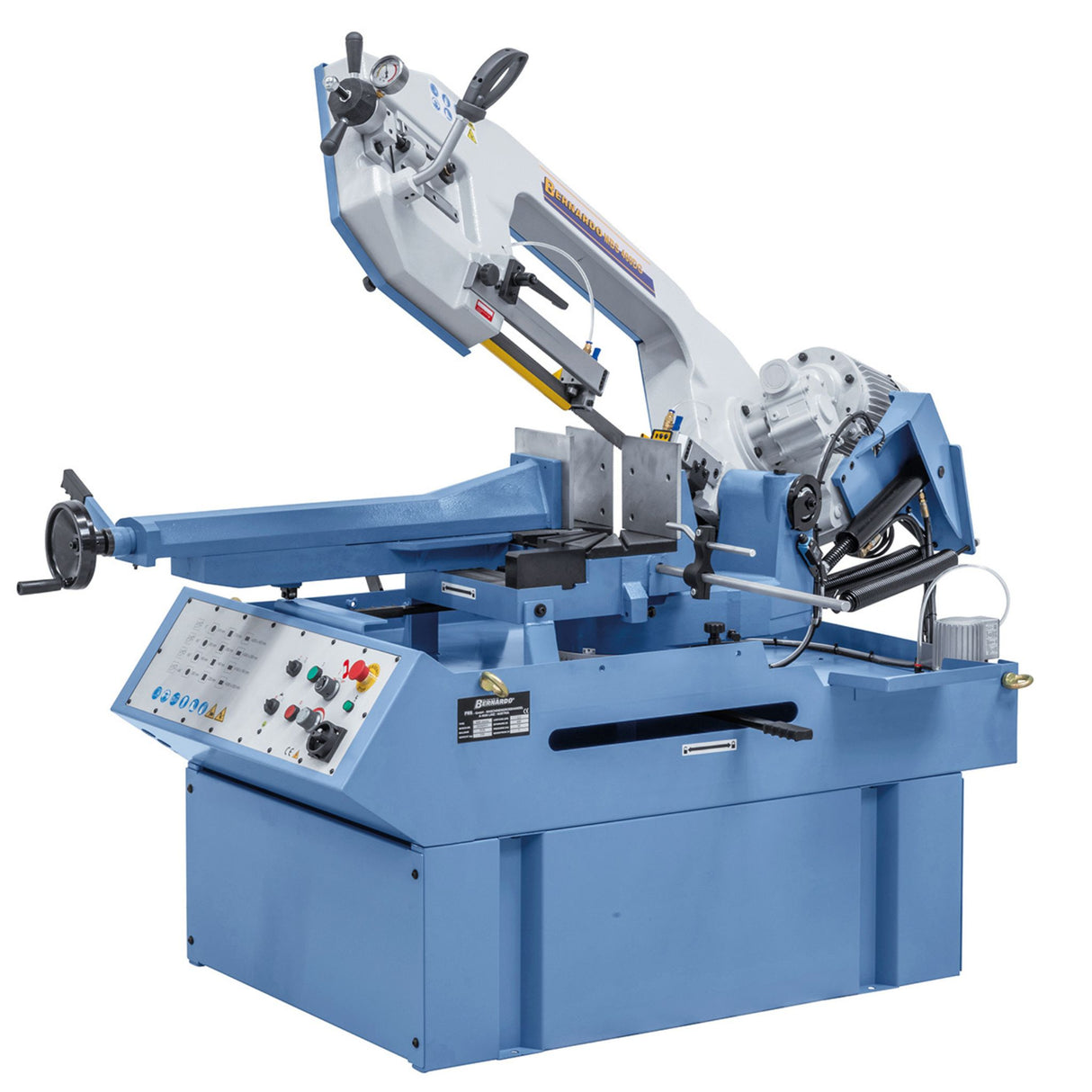

Bernardo MBS 400 DG é uma serra de fita horizontal de duplo esquadrejamento para uso profissional, com arco orientável para cortes em ângulo de -45° a +60°, capacidade de corte Ø 315 mm a 90°, motor de 2,2 kW (S1) e alimentação 400 V trifásica. Arco de ferro fundido nodular sem torção, cilindro hidráulico para descida controlada e bomba de refrigeração integrada. Fabricada na Áustria. Distribuída em Itália pela Krollit, distribuidor oficial Bernardo desde 2007.
- Amplitude do arco: de -45° (esquerda) a +60° (direita)
- Capacidade de corte redondo 90°: Ø 315 mm
- Capacidade de corte plano 90°: 400 x 250 mm
- Fita: 3.460 x 34 x 1,1 mm
- Velocidades de corte: 35 / 70 m/min
- Potência do motor S1 (contínua 100%): 2,2 kW
- Potência do motor S6 (intermitente 40%): 3,0 kW
- Alimentação: 400 V trifásica
- Bomba de refrigerante: 100 W
- Cilindro hidráulico regulável para descida
- Peso: aprox. 550 kg
Quem usa a Bernardo MBS 400 DG e para quê
Uma máquina pensada para serralharias de construção, oficinas de construção mecânica e serralheiros que cortam perfis, tubos e materiais maciços em aço, inoxidável e aço para ferramentas. O arco orientável de -45° a +60° permite cortes em duplo ângulo sem reorientar a peça: gira-se o arco, a fita é a mesma. As duas velocidades de corte (70 m/min para aço macio, 35 m/min para aço duro e inoxidável) e a bomba de refrigeração integrada protegem a fita em cortes longos. O cilindro hidráulico regulável controla a pressão de apoio para um contacto uniforme.
Logística e apoio Krollit
Envio 5–9 dias úteis (7 dias para as regiões do Sul). Para máquinas acima de 200 kg, entrega ao rés do chão com plataforma elevatória incluída. Apoio técnico em italiano disponível durante toda a vida do produto através do +39 0825-1494022. Peças originais Bernardo disponíveis a partir do armazém Krollit, Monteforte Irpino (AV).
Para quem é a Bernardo MBS 400 DG
| Perfil | Adequação | Motivo |
|---|
| Serralharia de construção | Adequado | Cortes em ângulo -45°/+60° em perfis sem reorientar a peça |
| Construção mecânica | Adequado | Capacidade Ø 315 mm e duas velocidades para aço, inoxidável, aço para ferramentas |
| Serralharia e corte em série | Adequado | Torno de aperto rápido e descida hidráulica para cortes repetidos |
| Amador com rede monofásica | Não indicado | Alimentação 400 V trifásica, não ligável a 230 V monofásica |
Não indicado para: utilizadores sem alimentação trifásica 400 V e sem o espaço para uma máquina de cerca de 550 kg, e para o corte de materiais muito duros além das capacidades indicadas sem uma fita dedicada.
Especificações técnicas
Capacidade de corte
| Corte redondo/quadrado 90° | Ø 315 mm / 270 x 270 mm |
| Corte plano 90° | 400 x 250 mm |
| Corte redondo/quadrado 45° direita | Ø 280 mm / 280 x 280 mm |
| Corte plano 45° direita | 300 x 280 mm |
| Corte redondo/quadrado 45° esquerda | Ø 250 mm / 220 x 220 mm |
| Corte plano 45° esquerda | 280 x 200 mm |
| Corte redondo/quadrado 60° direita | Ø 180 mm / 140 x 140 mm |
| Altura de trabalho | 870 mm |
Fita e velocidade
| Dimensões da fita | 3.460 x 34 x 1,1 mm |
| Velocidades de corte | 35 / 70 m/min |

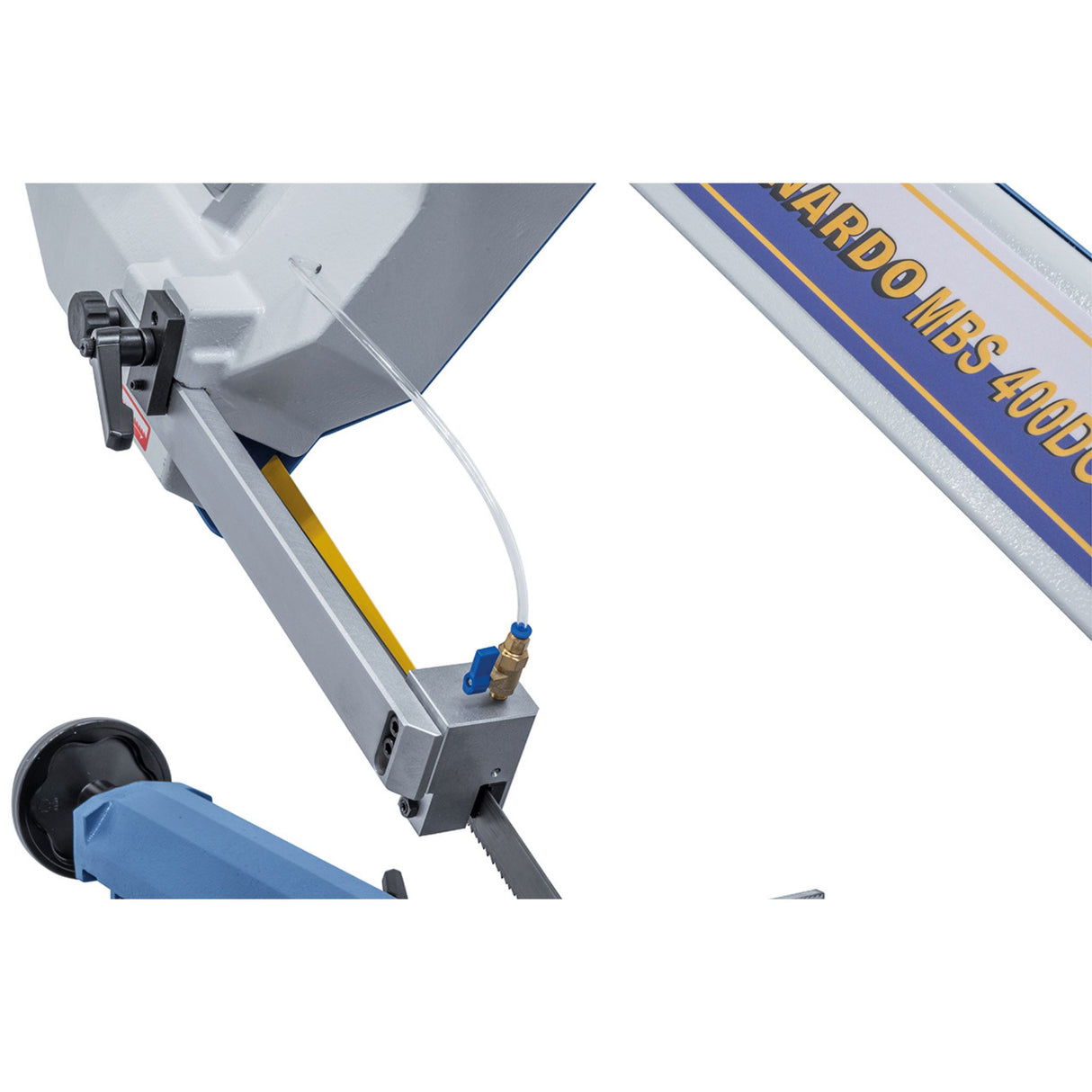

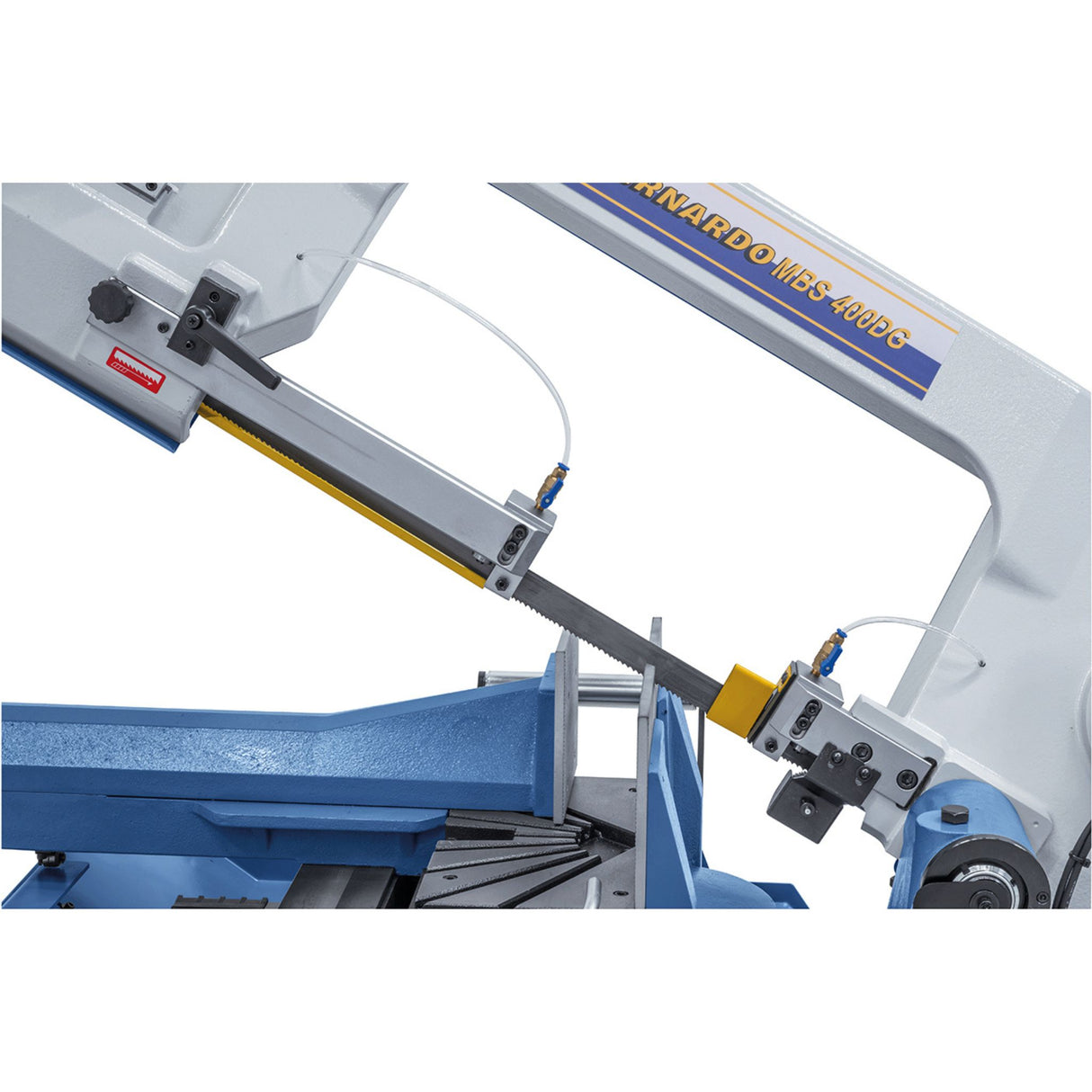

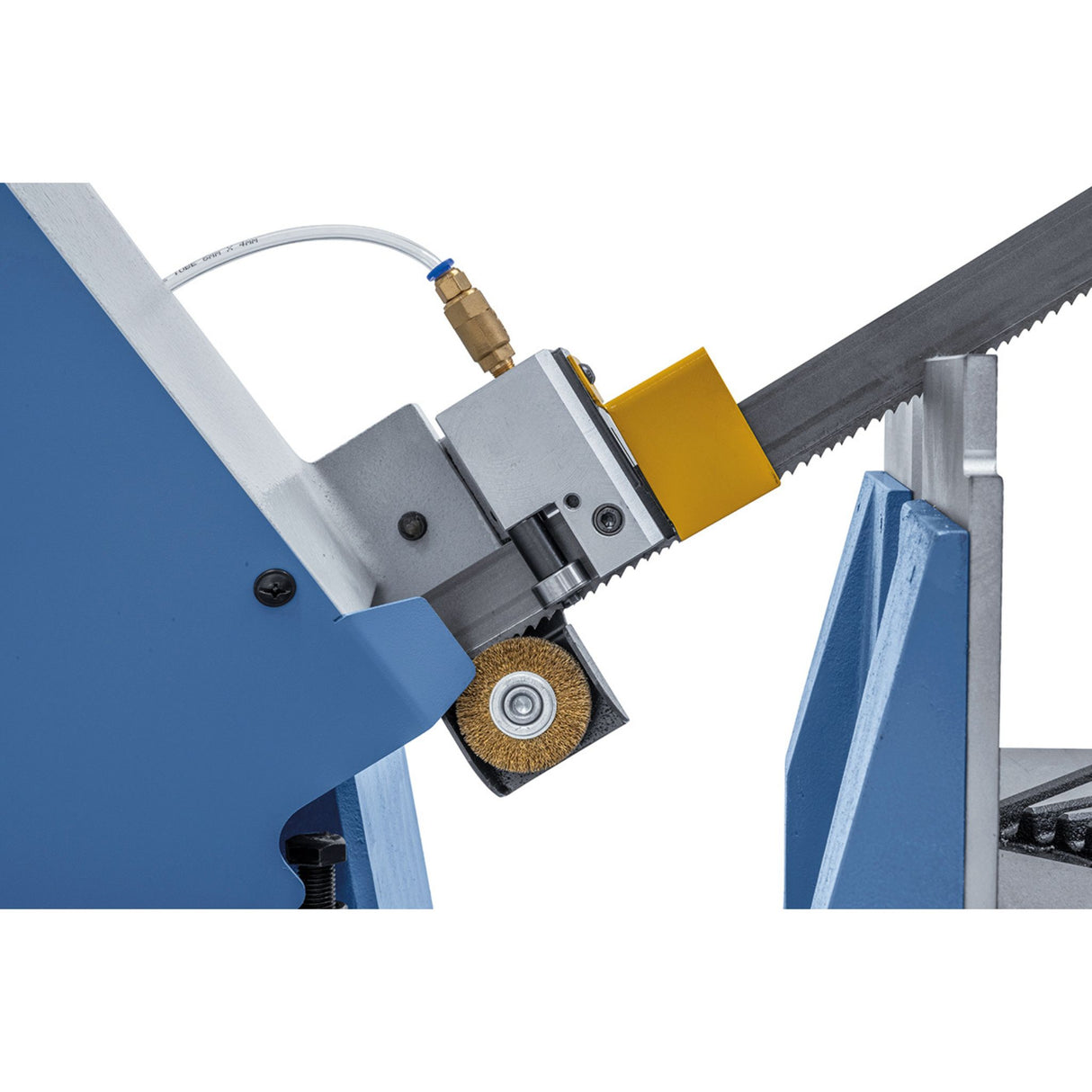

| Guia da fita | Sistema combinado de roletes e mordentes com insertos de metal duro |
Arco e sistema de corte
| Amplitude do arco | De -45° (esquerda) a +60° (direita) |
| Material do arco | Ferro fundido nodular sem torção |

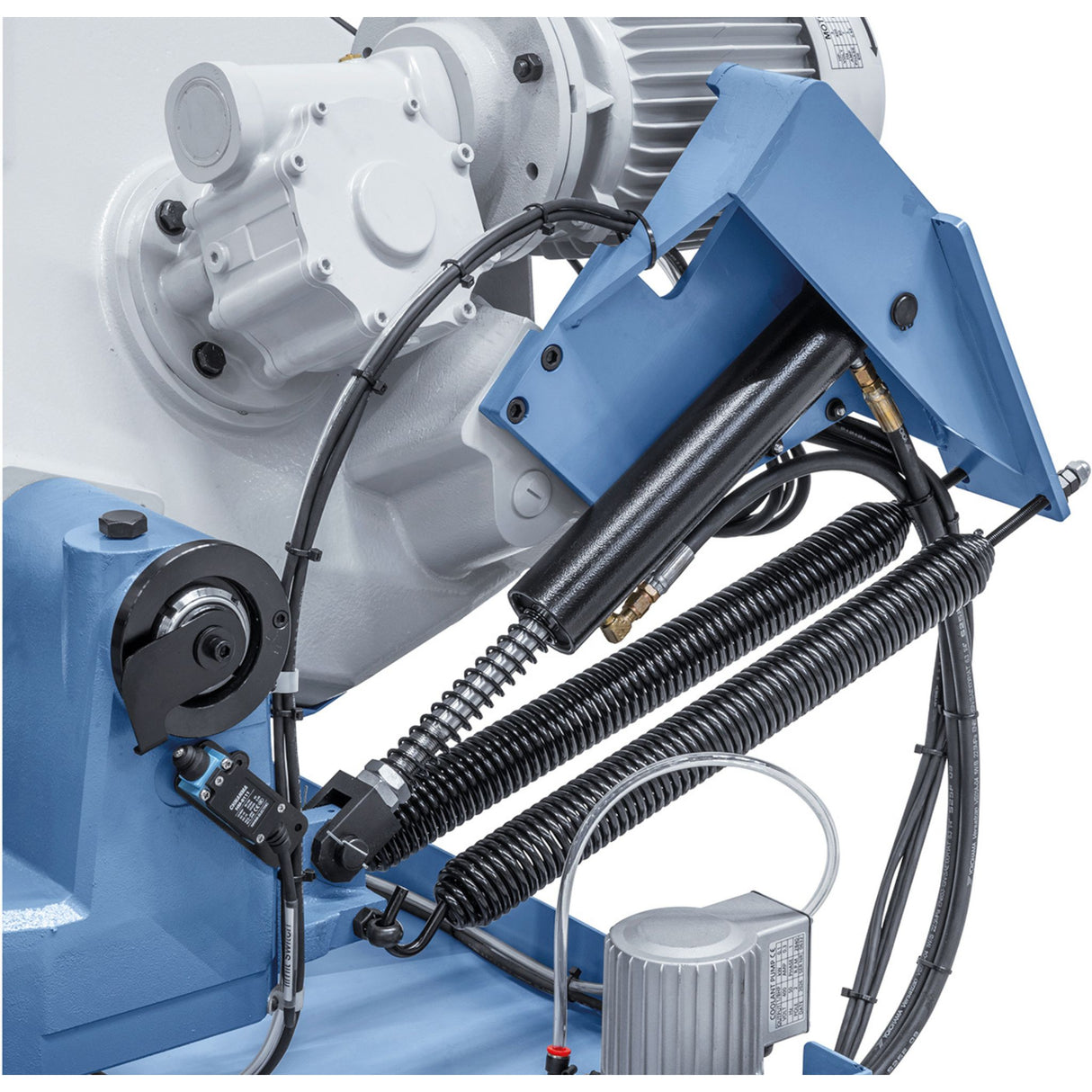

| Cilindro hidráulico | Regulável para descida controlada |

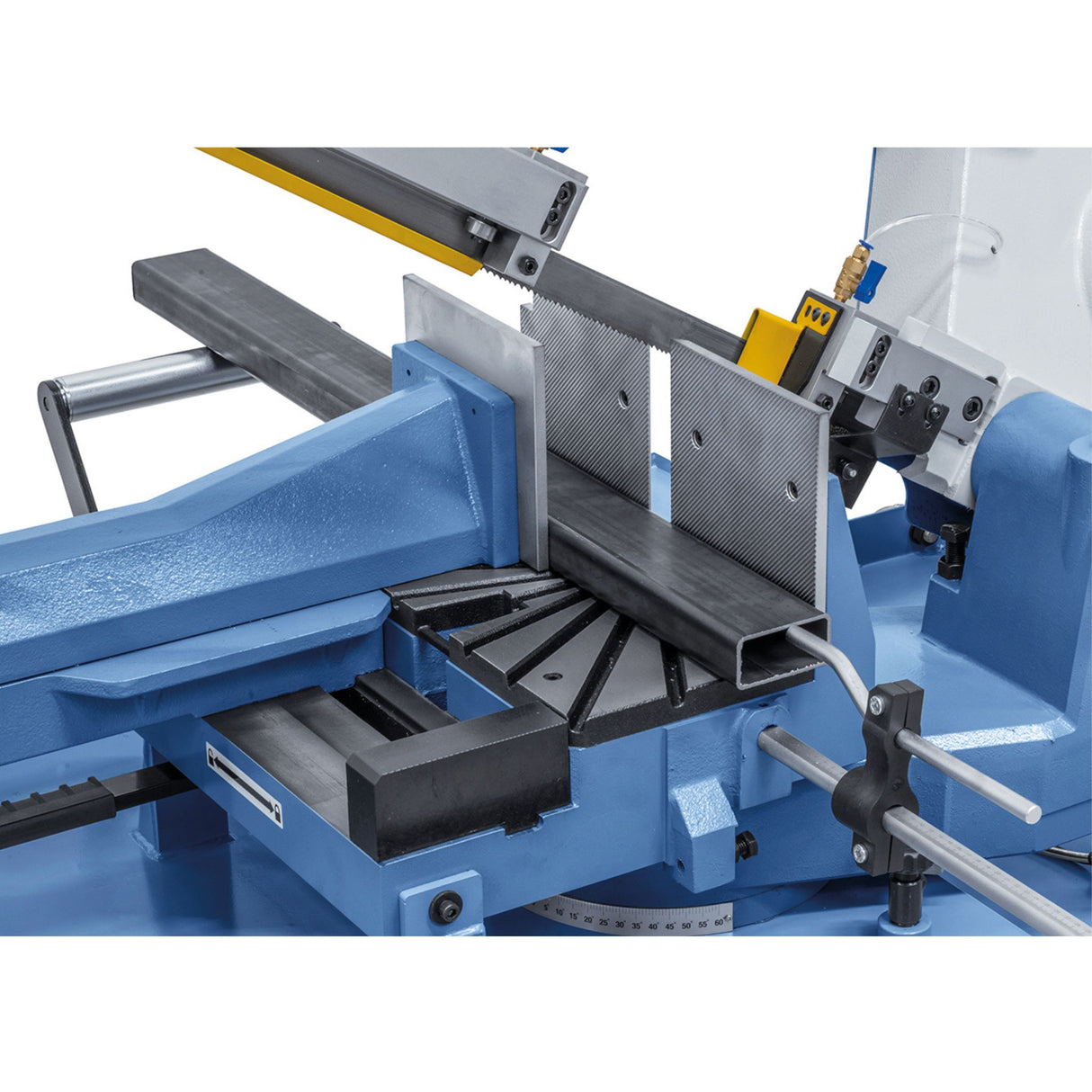

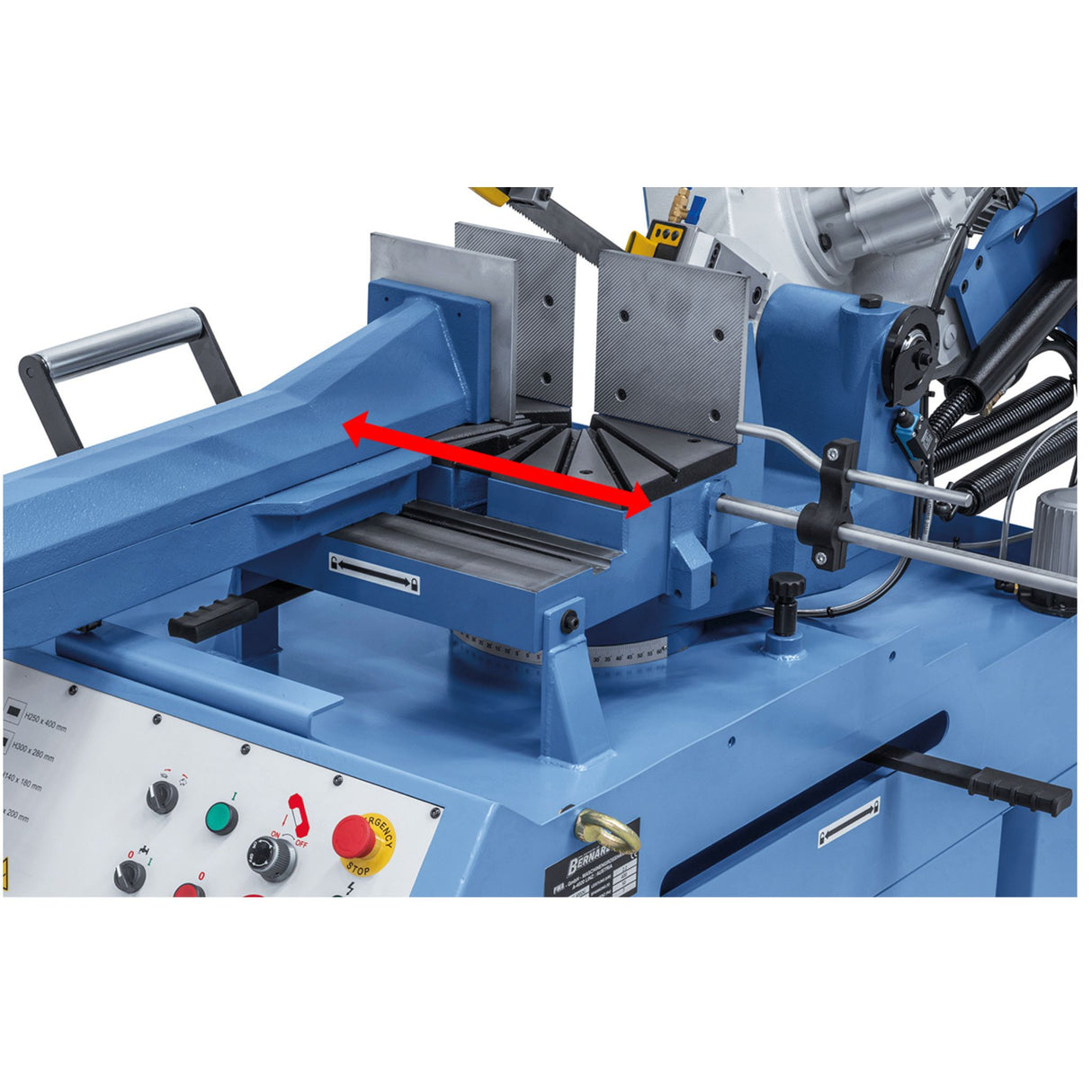

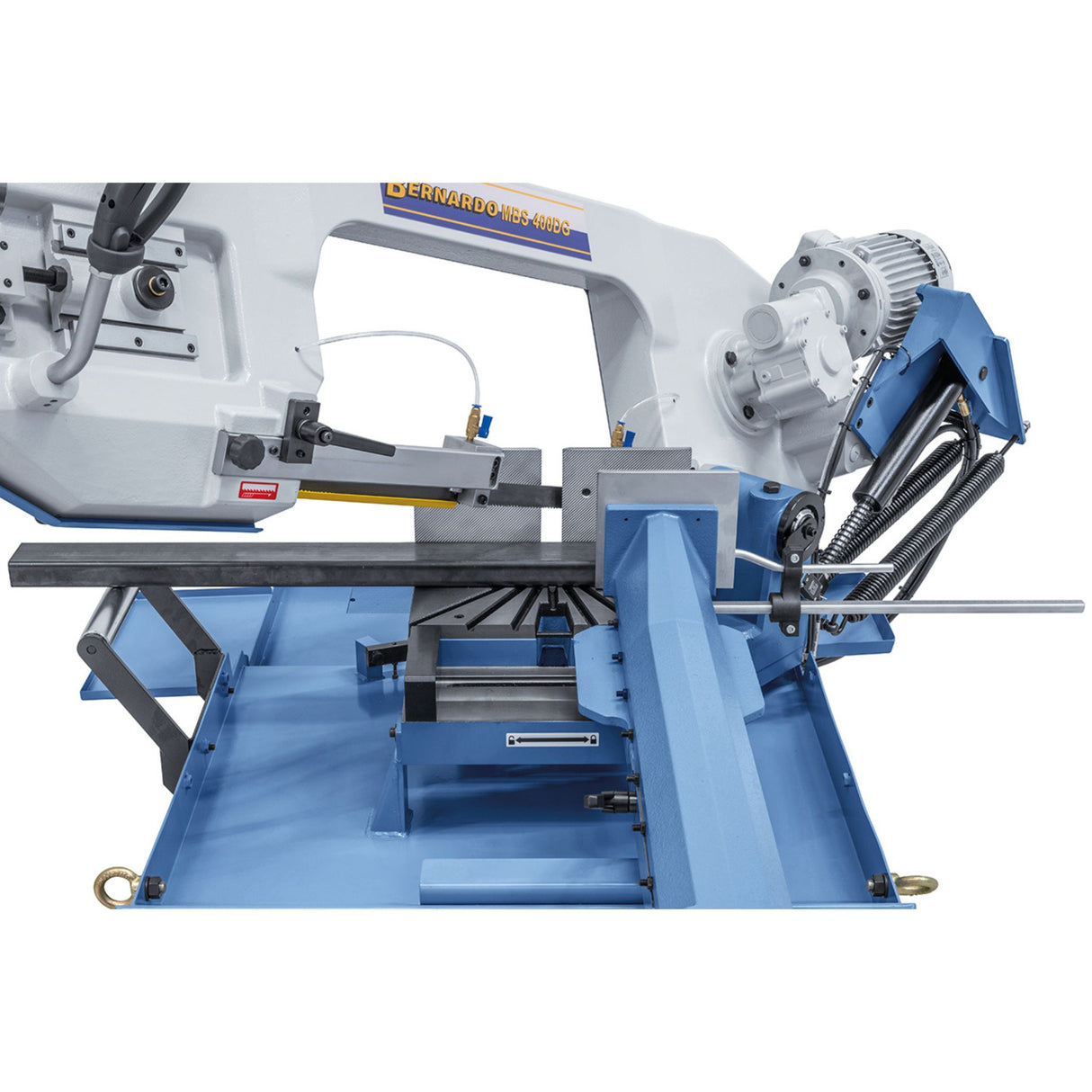

| Torno | Ferro fundido, com aperto rápido |

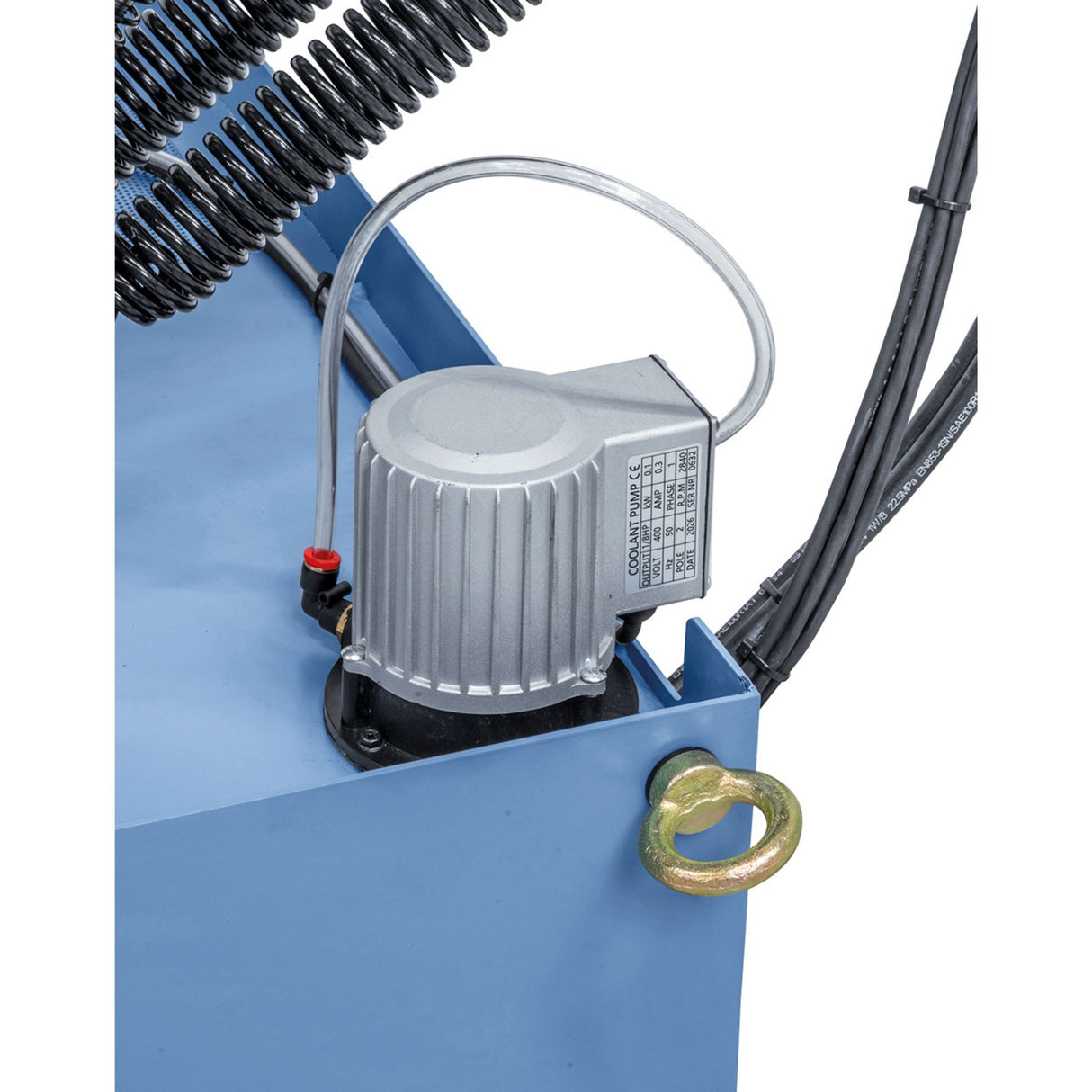

| Bomba de refrigerante | 100 W |
Motor e alimentação
| Potência do motor S1 (contínua 100%) | 2,2 kW |
| Potência do motor S6 (intermitente 40%) | 3,0 kW |
| Tensão | 400 V trifásica |
| Proteção do motor | Interruptor térmico |
| Paragem automática no fim do corte | Sim |
Dimensões e peso
| Dimensões (CxPxA) | 2.150 x 1.400 x 1.420 mm |
| Peso | aprox. 550 kg |
| Número de artigo | 04-1721 |
Equipamento padrão
- Fita 3.460 x 34 x 1,1 mm (pré-montada)
- Batente de peça regulável
- Base

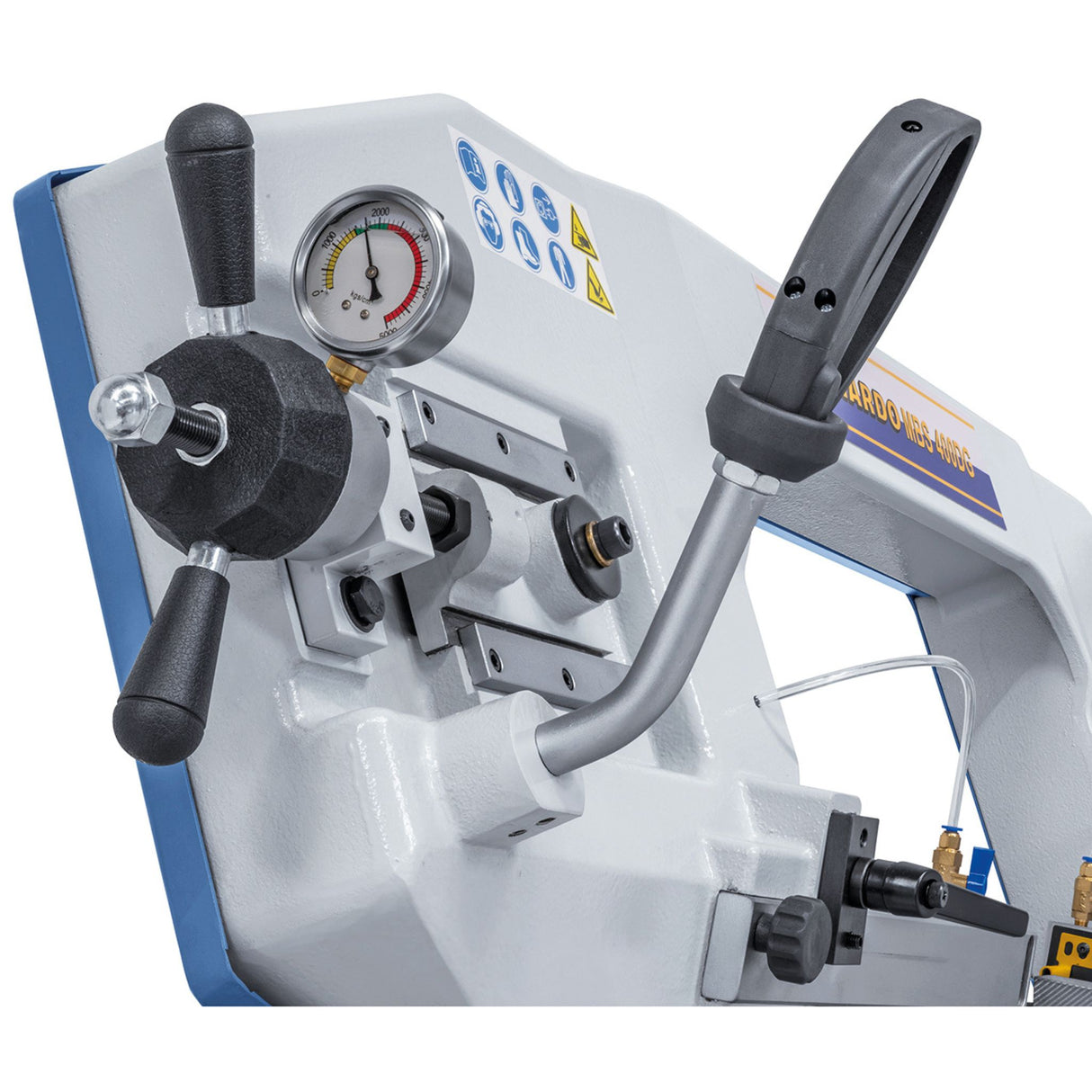

- Manómetro para tensão da fita
- Guia da fita com insertos de metal duro
- Torno de aperto rápido
- Sistema de refrigeração (bomba + depósito)
- Cilindro hidráulico de descida
- Interruptor de proteção do motor
- Paragem automática no fim do corte
- Certificado CE
- Garantia do fabricante Bernardo 24 meses
Acessórios opcionais
| Código | Descrição |
|---|
| 47-1261 | Fita BiFlex 3460 x 34 x 1,1 – Vario 4/6 dentes/polegada |
| 07-1461 | Transportador de roletes RB 4 – 1000 |
| 07-1462 | Transportador de roletes RB 7 – 2000 |
| 54-1206 | Concentrado refrigerante universal MN 1103, 5 litros |
Perguntas frequentes
Qual é a diferença entre as velocidades 35 e 70 m/min?
A velocidade de 70 m/min é adequada para aço macio, alumínio e cobre: penetração rápida e tempo de ciclo reduzido. A velocidade de 35 m/min é para aço inoxidável, aço para ferramentas e ferro fundido: protege a fita do sobreaquecimento e reduz o desgaste.
A seleção é manual de duas posições. Escolher a velocidade correta conforme o material prolonga a vida da fita e melhora a qualidade do corte, sobretudo em materiais duros onde o calor é o principal fator de desgaste.
Posso fazer cortes a 90° e a 45° sem trocar a fita?
Sim. A máquina gira o arco, não a fita, que se mantém a mesma de 3.460 x 34 x 1,1 mm. Para passar de 90° a um corte em ângulo basta girar o arco, com a peça fixa no torno.
O arco é orientável de -45° a +60°, cobrindo cortes em duplo ângulo sem reorientar a peça. A mudança de velocidade (35/70 m/min) é independente e escolhe-se conforme o material.
A MBS 400 DG é automática ou manual?
É semiautomática. O operador fixa a peça e inicia o corte; a descida do arco é controlada pelo cilindro hidráulico, e a máquina para automaticamente no fim do corte.
A paragem automática no fim do material liberta o operador durante o corte. A carga e descarga permanecem manuais, o que torna a máquina adequada tanto para cortes únicos como em pequena série.
A refrigeração é obrigatória?
Recomendada para cortes longos e materiais duros como inoxidável e aço para ferramentas, onde reduz o desgaste da fita. Em aço macio e cortes curtos não é crítica mas continua útil.
A bomba de 100 W mantém um fluxo constante de refrigerante. Deve usar-se o concentrado específico (p. ex. MN 1103), não água pura, que causaria ferrugem no interior do sistema.
Como funcionam a assistência e as peças em Itália?
A assistência técnica é em italiano durante toda a vida do produto, e as peças originais Bernardo, incluindo as fitas de substituição, estão disponíveis a partir do armazém Krollit em Monteforte Irpino (AV). Apoio: +39 0825-1494022.
A garantia do fabricante Bernardo é de 24 meses sobre defeitos de material e fabrico. A manutenção do cilindro hidráulico inclui uma inspeção periódica de fugas e o controlo da descida; o refrigerante deve ser substituído conforme as indicações do manual.
