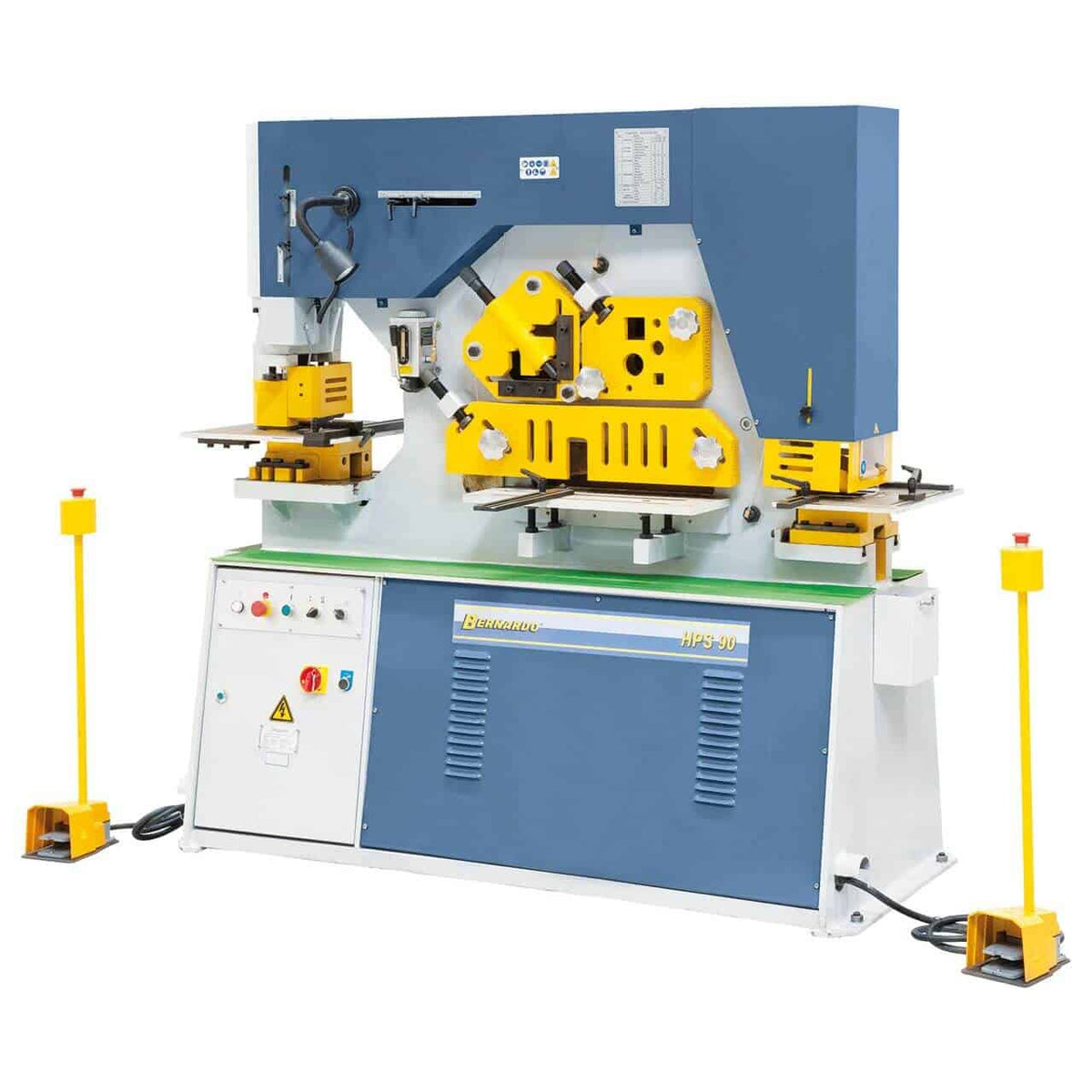

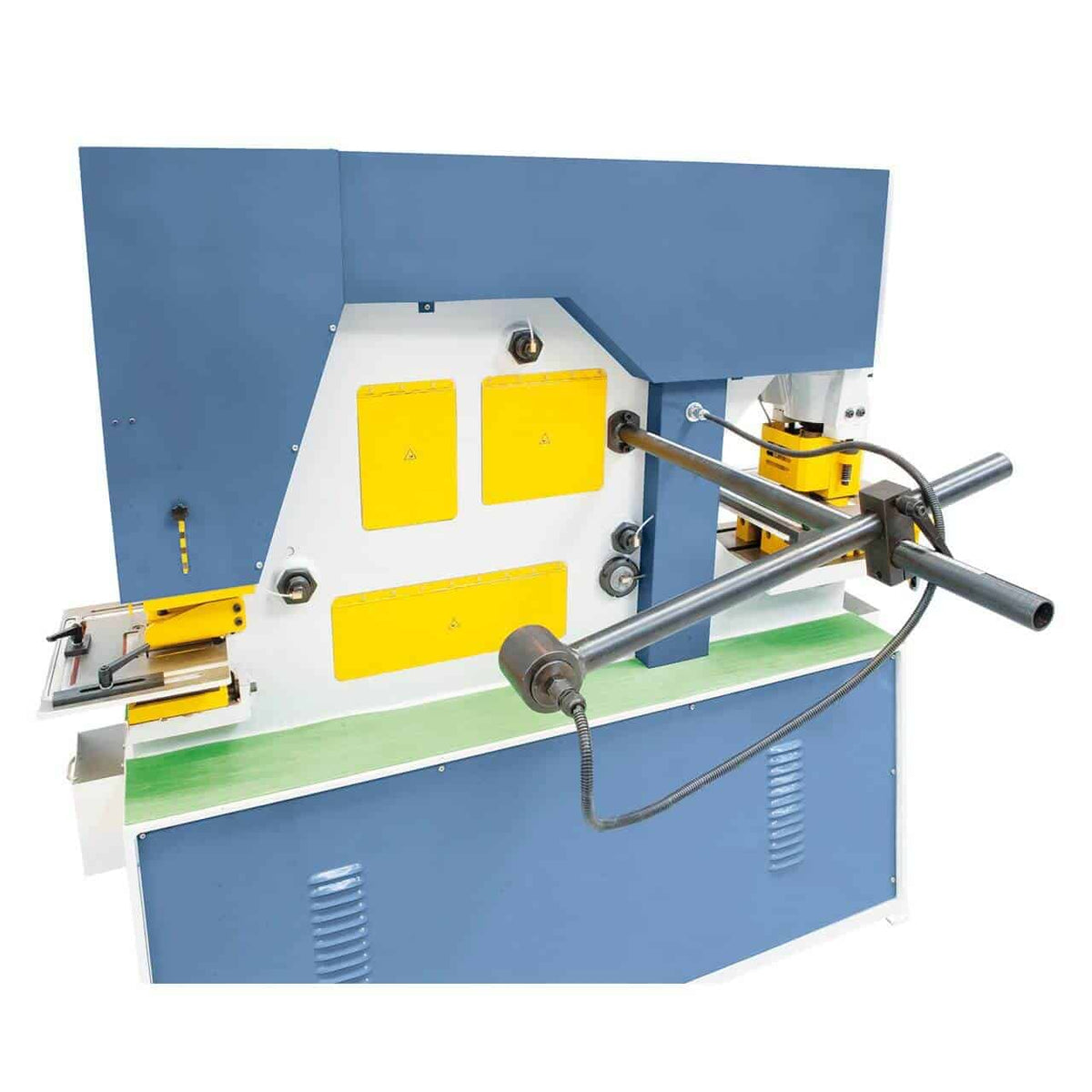

A tesoura hidráulica para perfis Bernardo HPS 90 oferece força de punzonatura 90 toneladas, capacidade de furação Ø 30 mm sobre 20 mm de espessura (espandibile a Ø 50 mm com acessórios), corte piatti aço até 20 × 330 mm, perfis angulares 140 × 140 × 12 mm a 90°, barras tonde Ø 50 mm e quadre 50 × 50 mm, motor 5,5 kW, 6 colpi/min. Stazione de entalhe integrada até 20 mm. Peso 2.500 kg. Produzida na Áustria, distribuída em Itália pela Krollit como distribuidor oficial Bernardo desde 2007.
-
Força de punzonatura: 90 toneladas
-
Furação standard: Ø 30 mm sobre espessura 20 mm
-
Corte piatti aço: 20 × 330 mm
-
Corte perfis angulares (90°): 140 × 140 × 12 mm
-
Posições operative: Furação, corte piatti, corte perfis, corte barras, entalhe
-
Motor: 5,5 kW – 400V trifásica
-
Peso: 2.500 kg
Quem usa a HPS 90 e para quê
A Bernardo HPS 90 é a tesoura hidráulica multifunções de fita industrial pesado da gama HPS. Com 90 toneladas de força de punzonatura e capacidade de furação Ø 30 mm sobre 20 mm de espessura cobre trabalhos que a HPS 60 não riesce a gestire. As cinque posições operative (furação, corte piatti, corte perfis, corte barras, entalhe) são dimensionate para ciclos industriais quotidiani sobre aços strutturali pesados. OS 2.500 kg de peso strutturale forniscono a estabilidade necessária para operações sobre perfis angulares até 140 × 140 × 12 mm e barras até Ø 50 mm. Nos oficinas dos clientes Krollit é escolha de carpintarias metálicas industriais, oficinas de construção strutture em aço, aziende de prefabbricazione metálica e fonderie com reparto carpintaria interno.
OU seu lugar na gama Bernardo
Na gama HPS a HPS 90 é o modelo de fita industrial: sobre a HPS 60 (60 toneladas, trabalhos standard) e a HPS 45 (45 toneladas, fita entry). A diferença com a HPS 60 não é apenas de tonnellaggio (90 vs 60) mas de dimensionamento global: motor mais potente (5,5 vs 4 kW), peso superior (2.500 vs 1.600 kg), capacidade maggiori em todas as posições. A velocidade de 6 colpi/min (vs 8 da HPS 60) é o riflesso do dimensionamento para espessuras maggiori: cada colpo exige mais energia hidráulica. Para oficinas com volumi industriais e necessità de furar 20 mm regularmente, a HPS 90 é a escolha correta; a HPS 60 sarebbe sob-dimensionada e se usurerebbe rapidamente em estas condizioni d'uso.
Logística e apoio Krollit
Envio Bernardo em 5-9 dias úteis (7 dias para ou Sobre o de Itália). Com 2.500 kg exige gru ou empilhador de adequada capacidade de carga para o descarga. Verificar l'accesso ao oficina e a pavimentazione antes da entrega. Lâminas, punções, matrizes e acessórios sobressalente originais Bernardo disponíveis de armazém com envio 3-5 dias úteis. Apoio ao cliente em italiano disponível.
Para quem é a HPS 90
| Perfil |
Compatibilidade |
Motivo |
| Amador appassionato |
Não indicado |
Máquina industrial pesado. Custo, peso (2.500 kg) e dimensionamento são inadatti ao uso amador. |
| Carpintaria pequena/média (até 10 dip.) |
Adequado |
Para uso diário standard a HPS 60 é suficiente. A HPS 90 se giustifica apenas se se trabalham regularmente espessuras além 16 mm ou perfis além 125 × 125 × 12 mm. |
| Carpintaria industrial / produção strutture aço |
Recomendado |
As 90 toneladas e a capacidade furação Ø 30 sobre 20 mm são dimensionate para trabalhos industriais pesados. A estrutura 2.500 kg gestisce ciclos intensivos sem vibrações. |
Não indicado para: aplicações com espessura de furação além 20 mm em modalità standard (avaliar prensas industriais dedicate); produções em série a alta cadenza com posicionamento automático (avaliar tesouras a controlo numerico CNC); trabalhos occasionali sobre peças pequenos (a HPS 60 é mais economica e dimensionada corretamente).

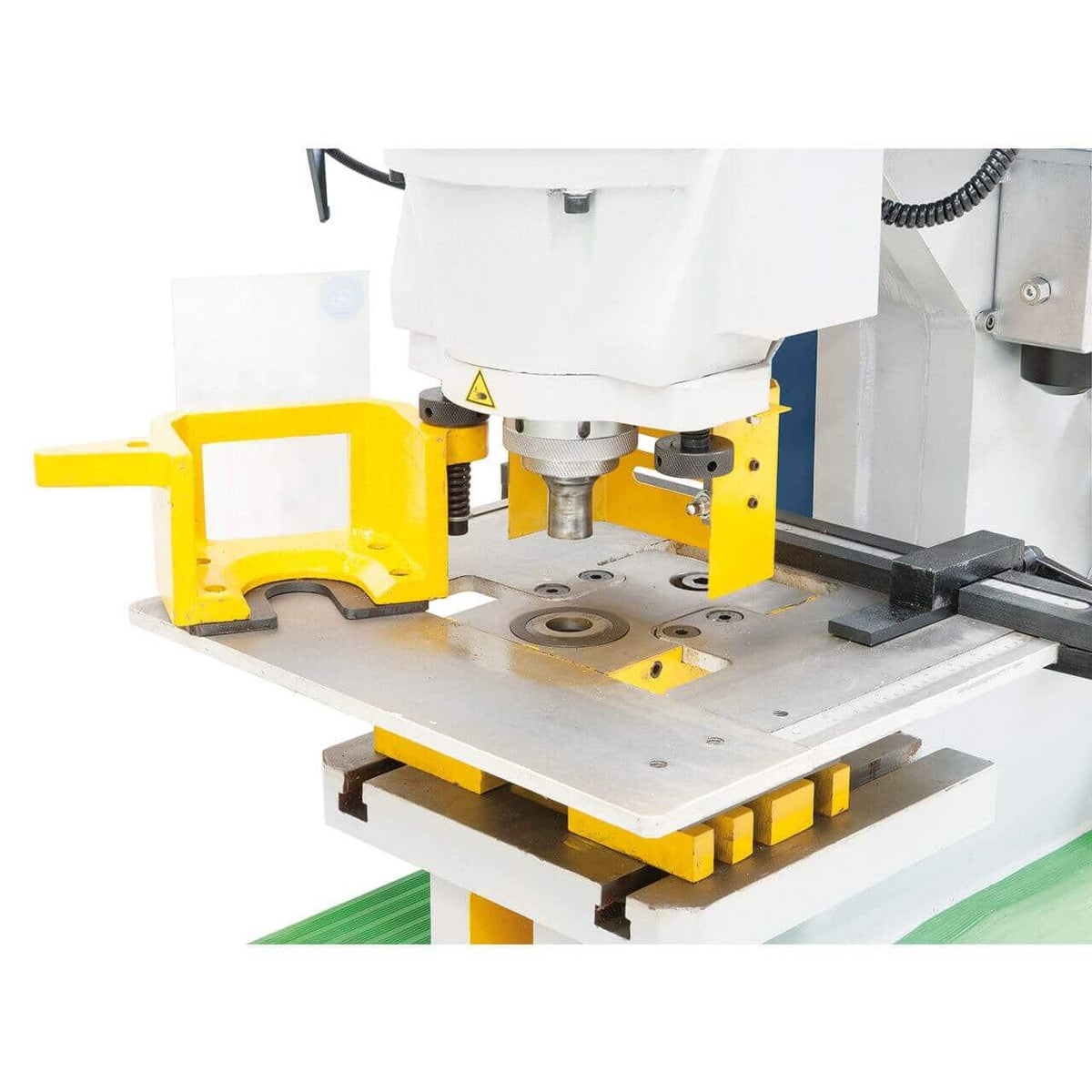

Capacidade de punzonatura
| Específica |
Valor |
| Força de punzonatura |
90 toneladas |
| Espessura max forabile |
20 mm |
| Diâmetro standard furo |
30 mm |
| Diâmetro max furo (com acessórios opzionali) |
50 mm |
| Curso punção |
80 mm |
| Número colpi/min (curso 20 mm) |
6 cpm |
| Collo de cigno |
355 mm |
Capacidade corte piatti aço
| Específica |
Valor |
| Piatti aço max |
20 × 330 mm |
| Comprimento lâminas piatti |
485 mm |

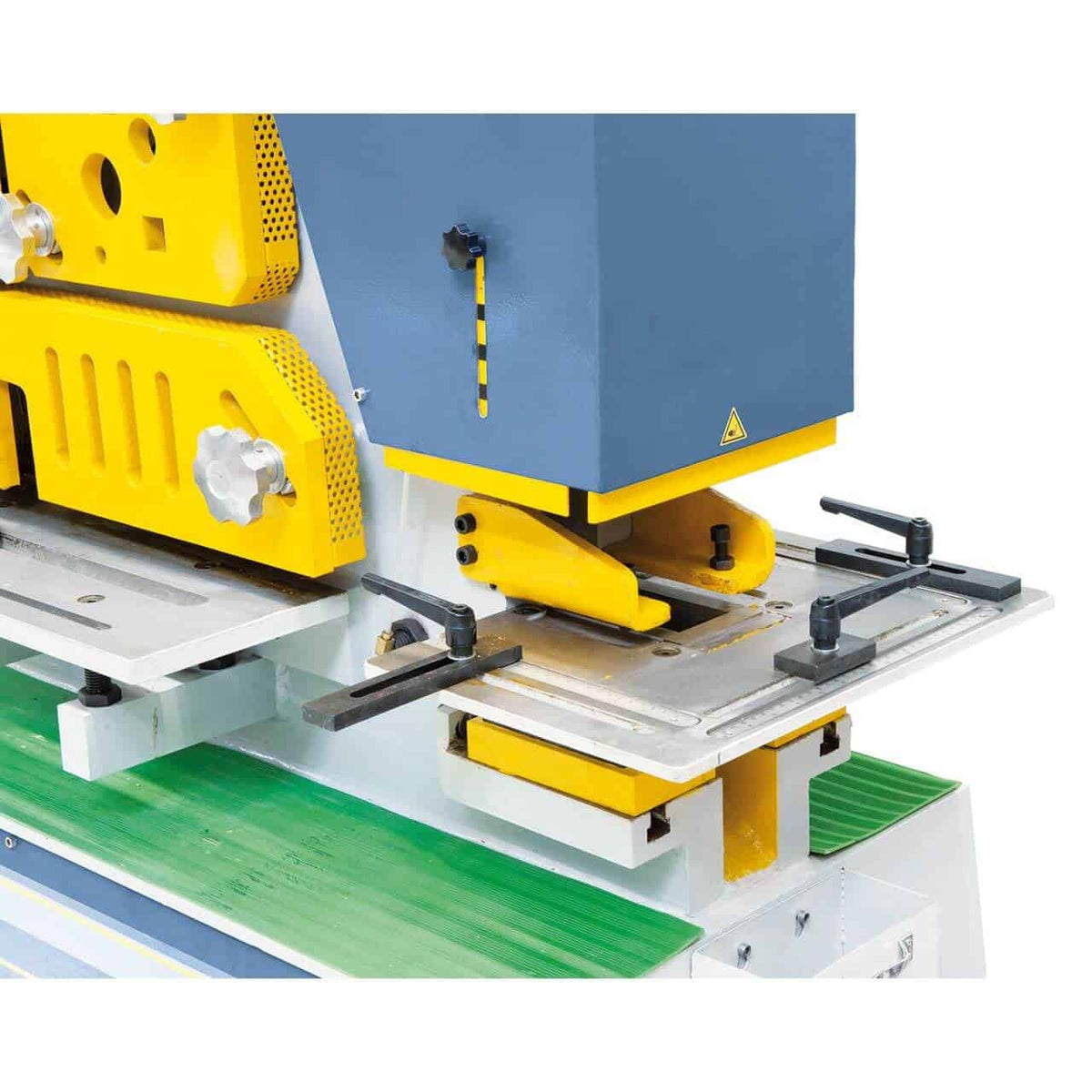

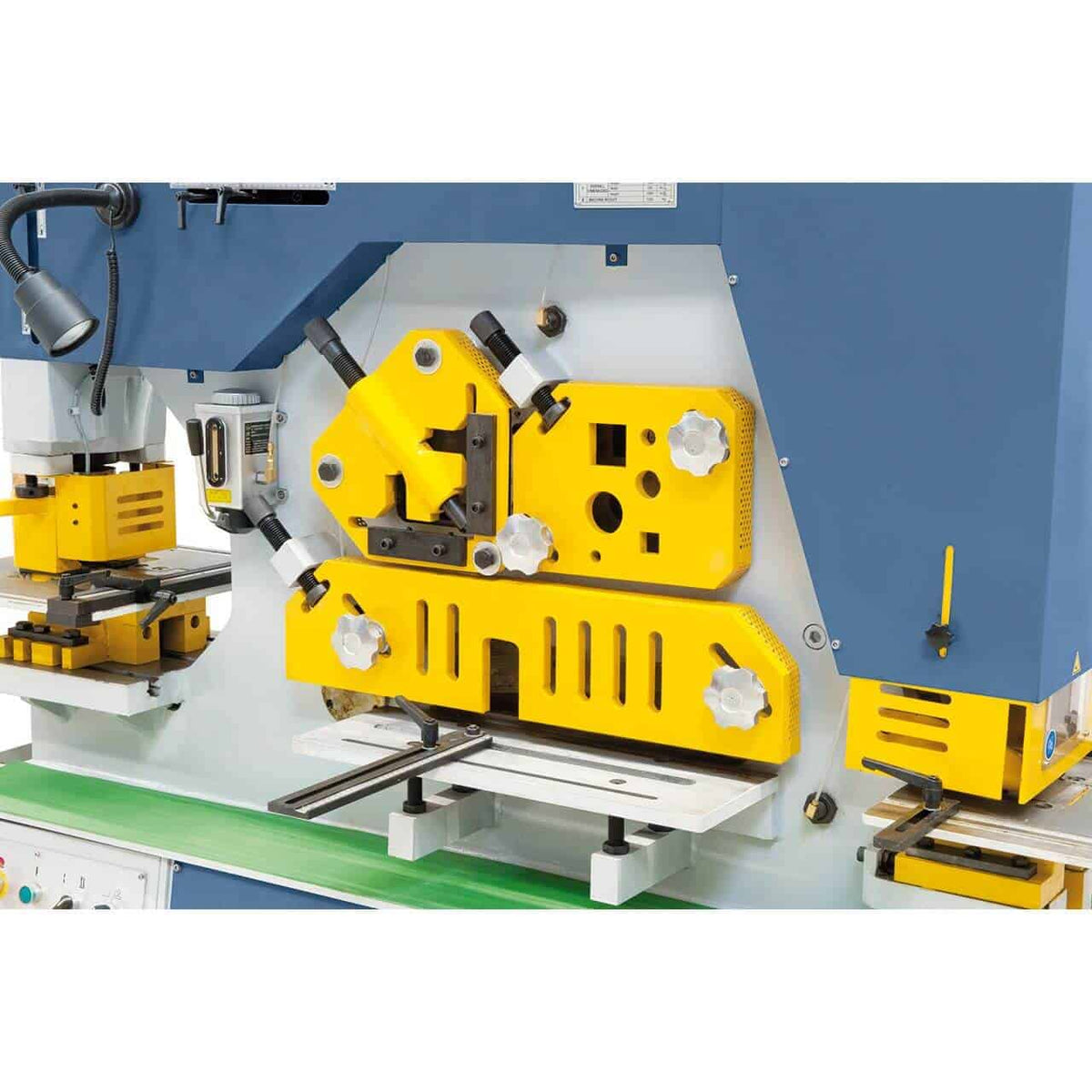

Capacidade corte perfis angulares
| Específica |
Valor |
| Perfis angulares 90° |
140 × 140 × 12 mm |
| Perfis angulares 45° |
50 × 50 × 5 mm |
| Perfis U / OS (opzionali) |
160 × 60 × 6,5 mm / 160 × 86 × 6 mm |
| Perfis a T (opzionali) |
140 × 140 × 12 mm / 70 × 70 × 10 mm |
Capacidade corte barras
| Específica |
Valor |
| Barras tonde |
Ø 50 mm |
| Barras quadre |
50 × 50 mm |

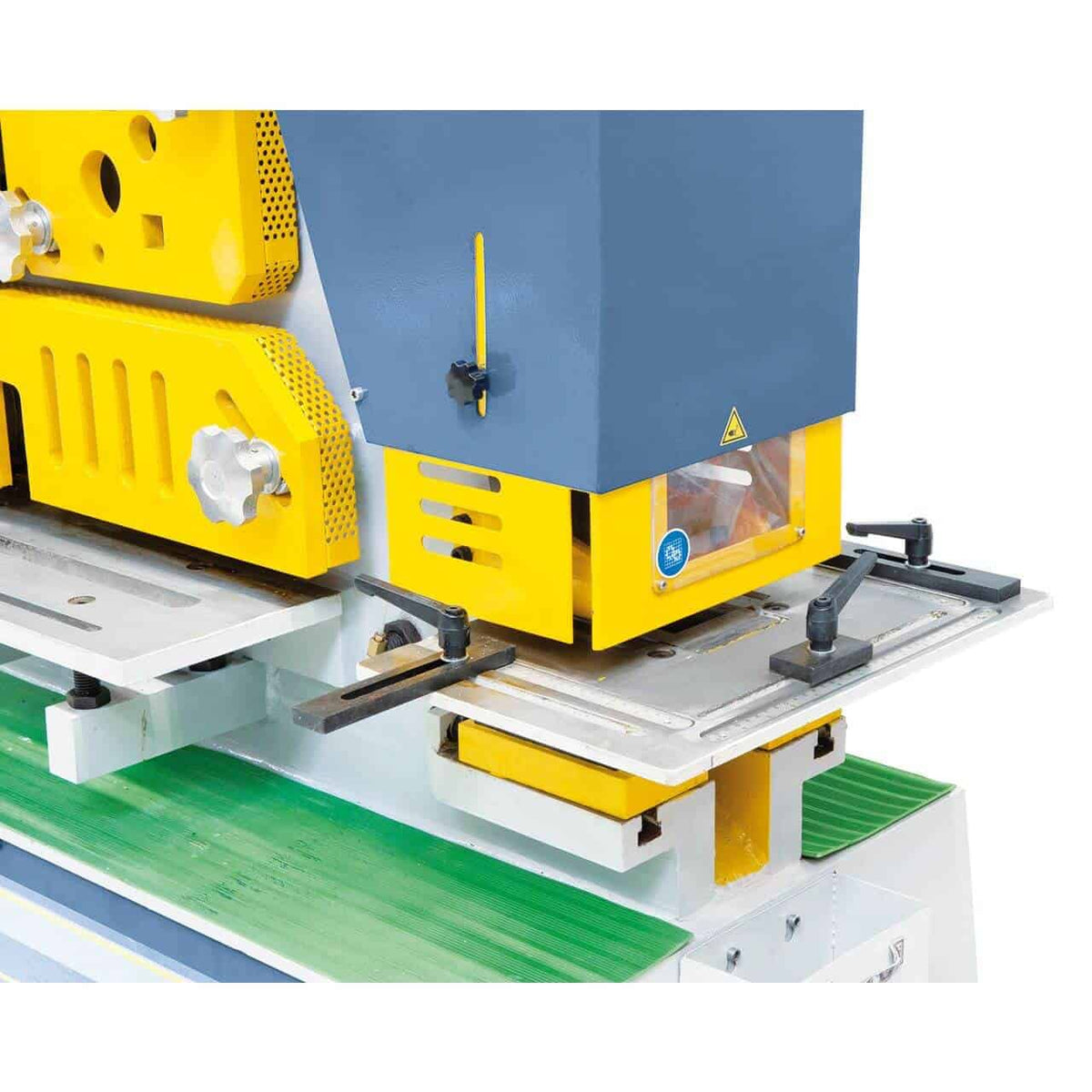

Stazione de entalhe
| Específica |
Valor |
| Espessura max entalhe |
20 mm |
| Entalhe rettangolare |
57 × 100 mm |
| Entalhe triangolare |
5 × 5 × 7,5 mm |

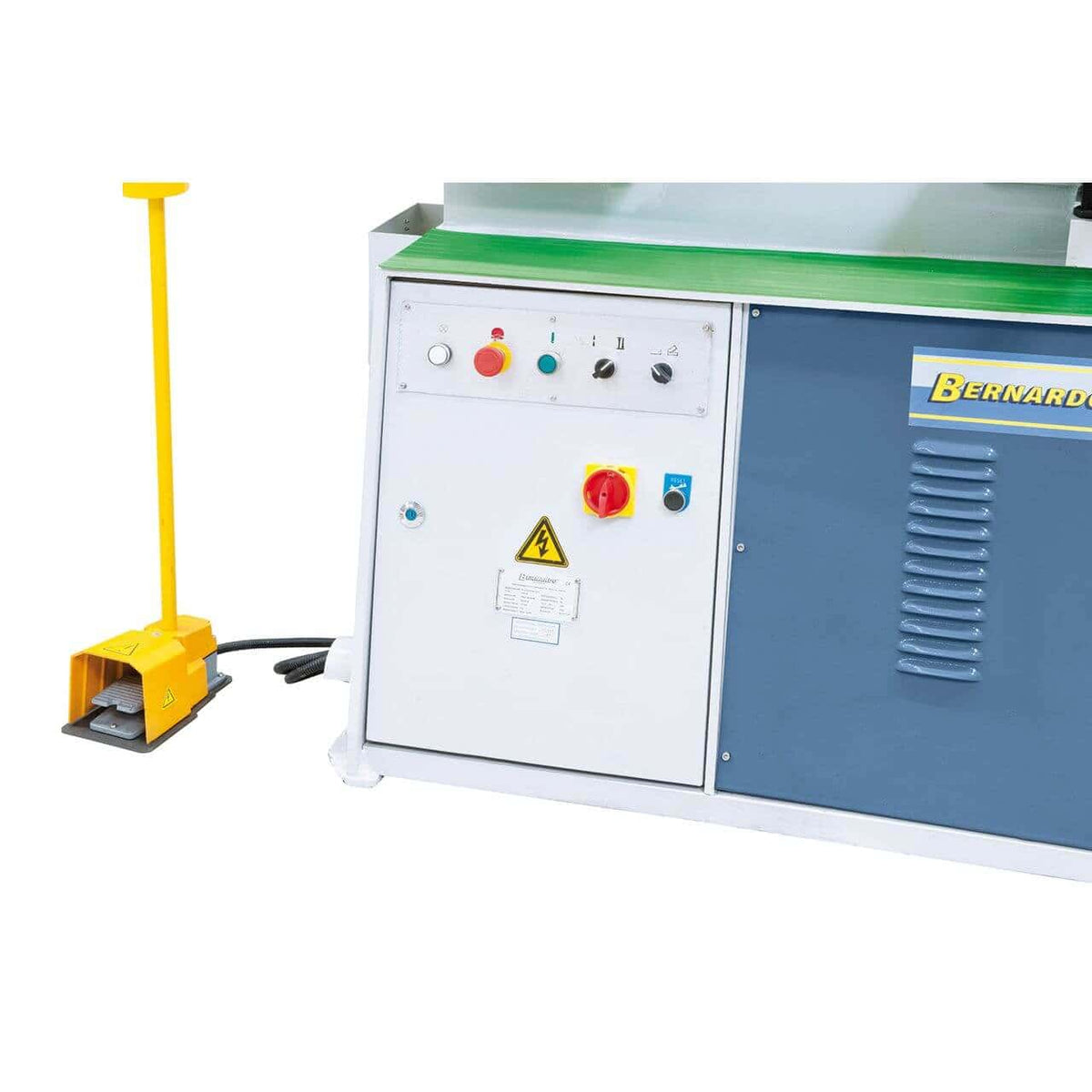

Motor e alimentação
| Específica |
Valor |
| Potência motor |
5,5 kW |
| Alimentação |
400V – 50Hz – trifásica |
Dimensões e peso
| Específica |
Valor |
| Dimensões máquina (L × P × H) |
1.860 × 800 × 1.900 mm |
| Peso líquido |
2.500 kg |
Alturas de trabalho
| Específica |
Valor |
| Altura trabalho punzonatura |
1.020 mm |
| Altura trabalho piatti |
910 mm |
| Altura trabalho barras |
1.220 mm |
| Altura trabalho entalhe |
915 mm |
Conformidade
| Específica |
Valor |
| Marcação |
CE |
| Diretiva |
Máquinas 2006/42/CE |
Equipamento standard
- Tesoura hidráulica HPS 90 com cinque posições operative integrate
- Manual d'uso e manutenção
- Conjunto de segurança standard integrado
Perguntas frequentes
A HPS 90 tem senso para uma pequena oficina?
Apenas se se trabalham regularmente espessuras além 16 mm ou perfis angulares além 125 × 125 × 12 mm. Para trabalhos standard de carpintaria leve/média a HPS 60 é dimensionada corretamente e costa significativamente meno.
A diferença de preço entre HPS 60 e HPS 90 é importante. A HPS 90 se giustifica para oficinas que trabalham abitualmente aço strutturale pesado, perfis angulares de grande sezione ou piatti de espessura 18-20 mm. Para uso misto com prevalenza de espessuras 5-16 mm, a HPS 60 é a escolha logica também para oficinas profissionais.
Posso espandere a capacidade de furação além Ø 30 mm?
Sim, com acessórios opzionali a capacidade sale até Ø 50 mm. A capacidade nominal standard é Ø 30 mm sobre espessura 20 mm.
Para furos Ø 35-50 mm se reduz proporzionalmente o espessura máximo trabalhável: tipicamente Ø 50 mm se atinge sobre espessuras 12-15 mm. Punções e matrizes sobressalente originais Bernardo disponíveis de armazém com envio 3-5 dias úteis. Para furos não standard é disponível a fornitura sobre mede através de Bernardo.
Que tipo de alimentação e linha elétrica serve?
Alimentação 400V trifásica com motor de 5,5 kW. Exige linha industrial dedicada com quadro elétrico adequado e proteção magnetotermica dimensionada para o motor.
L'assorbimento do motor 5,5 kW em spunto pode raggiungere picchi sostenuti: o quadro elétrico deve gestire corretamente as correnti de arranque. Para oficinas não ancora attrezzate com quadro industrial é necessário coinvolgere um elettricista qualificado para a instalação. Krollit não fornece servizio elétrico em loco.
Quanto espaço serve para installarla?
As dimensões máquina são 1.860 × 800 × 1.900 mm. L'area operacional mínima raccomandata é 5 × 3,5 m, considerando o espaço para movimentare perfis standard de 6 metros durante o corte.
OS 2.500 kg exigem pavimento industrial em betão armato de espessura adequado: pavimentazioni ler ou postiços não são dimensionate. Para perfis longos 6 m serve pelo menos 7 metros de espaço em entrata. As alturas de trabalho variano entre 910 e 1.220 mm a segunda da stazione, ergonomiche para operadores em piedi.
Quanto é rápido em produção?
6 colpi/min com curso 20 mm. Em produção efetiva com tempos de posicionamento de peça se atingem 3-5 operações ao minuto em trabalhos ripetitive sobre peças pre-marcati.
A velocidade minore em comparação com a HPS 60 (6 vs 8 cpm) é dovuta à maior curso de trabalho richiesta para generare 90 toneladas de força. Para produção em série a alta cadenza avaliar prensas a controlo numerico com servocomandi, dimensionate para ciclos rapidi automatizzati. A HPS 90 é ottimizzata para trabalhos de alta capacidade com cadenza moderata, tipiche da carpintaria industrial.
