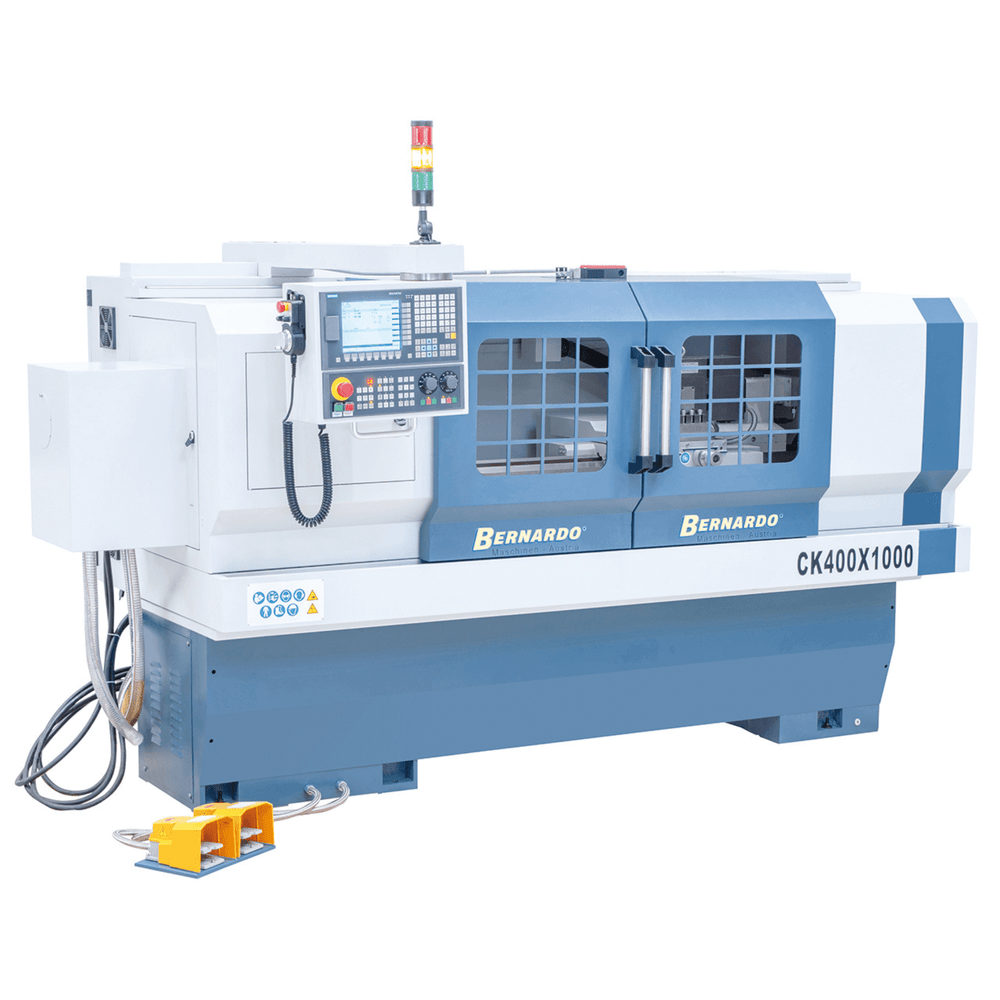

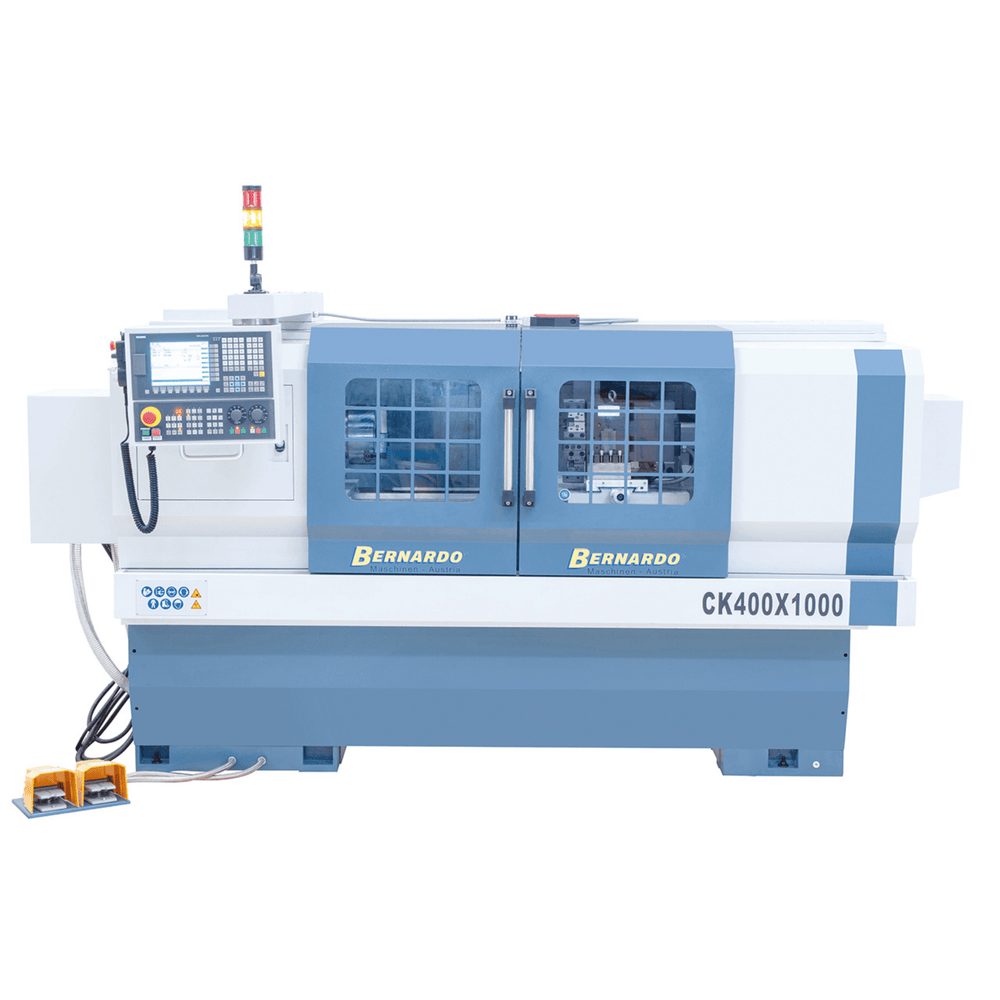

Torno CNC Bernardo CK 400 x 750 – Siemens 808D

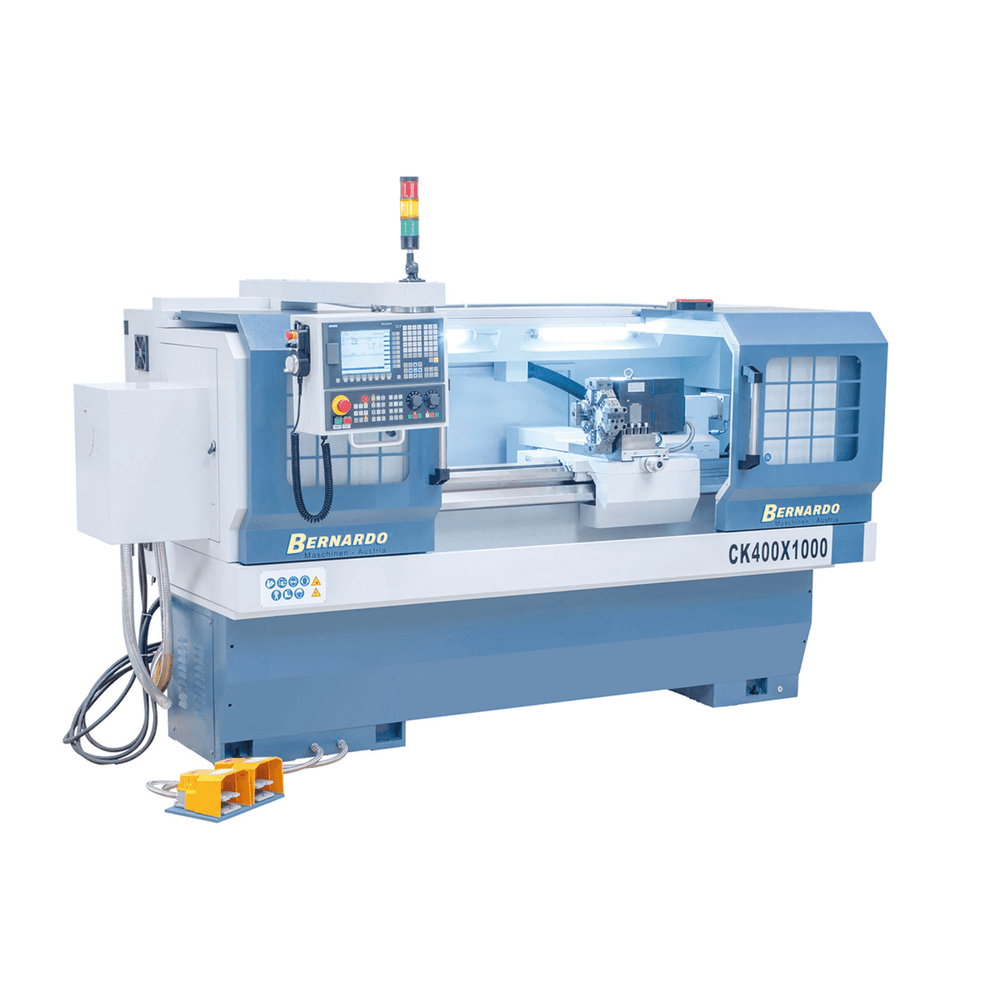

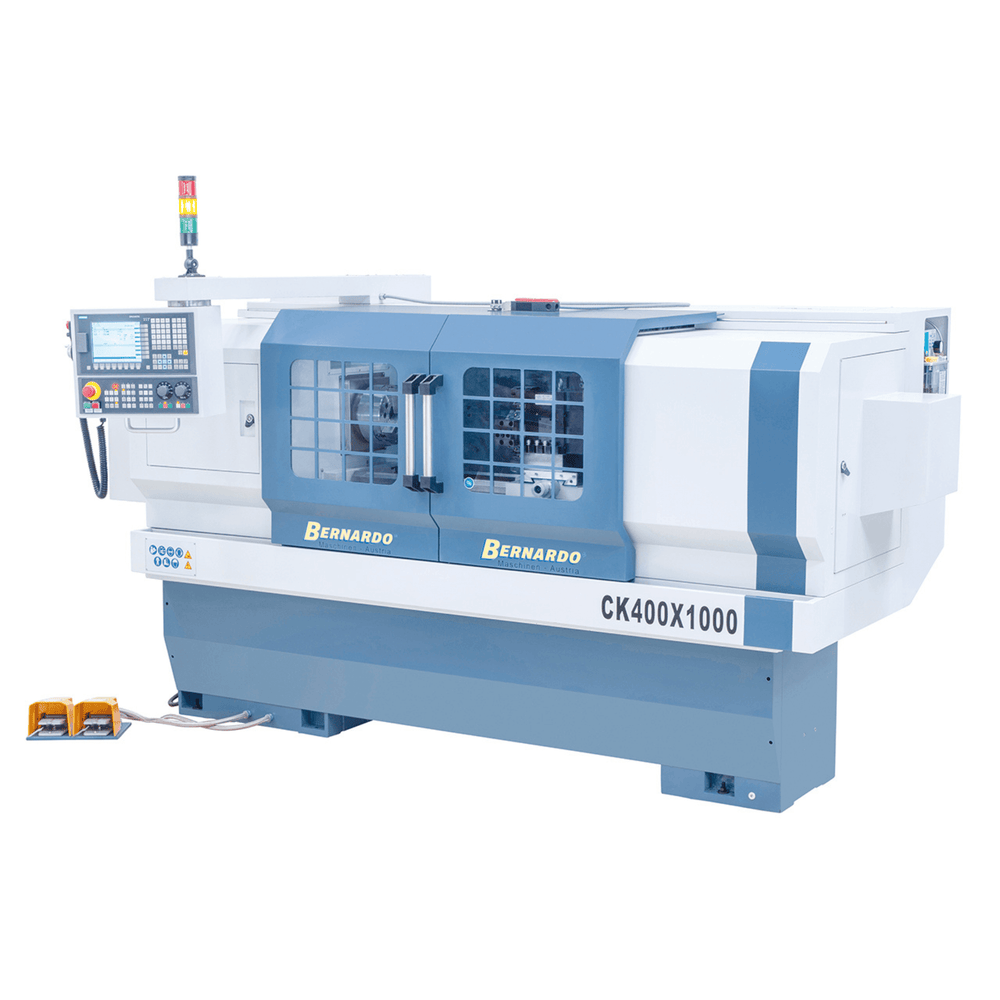

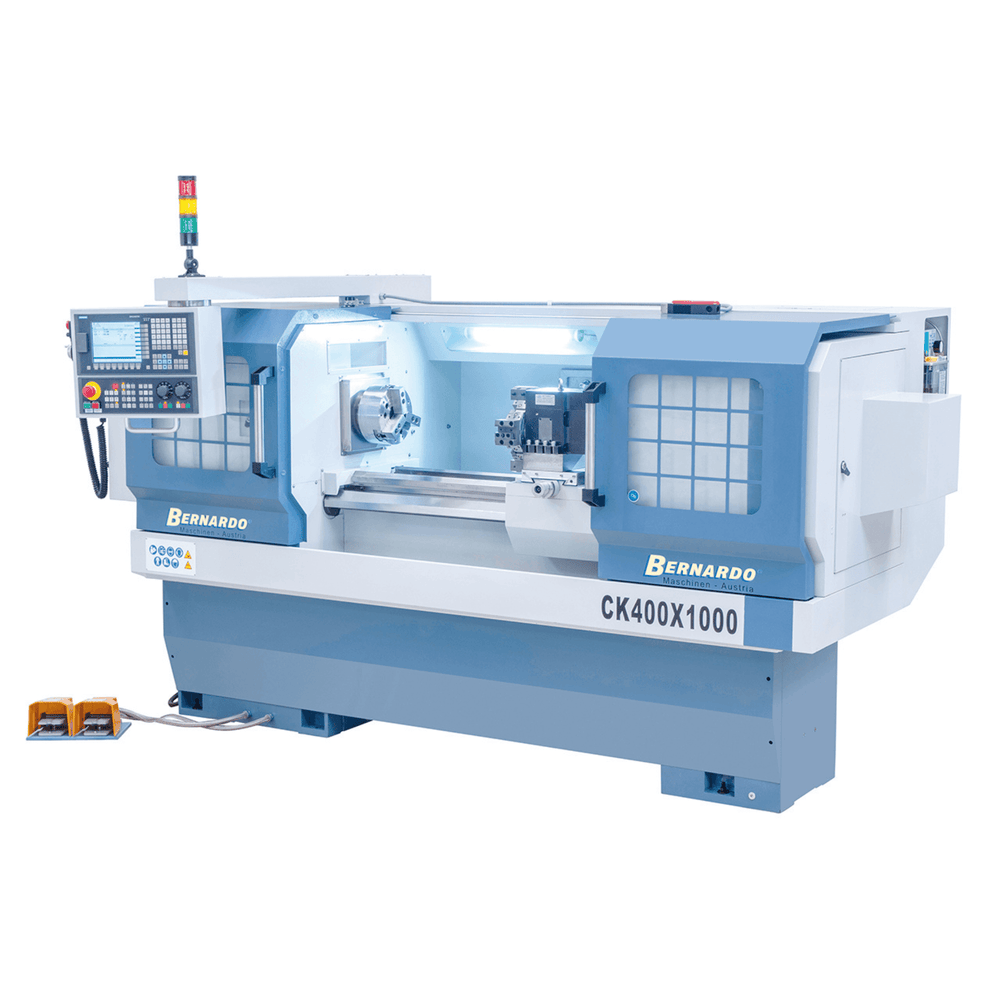

Torno CNC Bernardo CK 400 x 750 com Siemens 808D Advanced

O torno Bernardo CK 400 x 750 é um CNC compacto e potente para produções precisos e ripetibili. Com Ø torneável sobre o bancada 400 mm, distância entre pontos 750 mm e furo bucha Ø 66 mm (A2-6), gestisce agevolmente peças médio-grandes. L'asse X de 210 mm e l'asse Z de 750 mm, com rapide 6/8 m/min, asseguram tempos ciclo ridotti. A torreta automática a 8 posizioni (porta-ferramentas 20×20 mm) e o controlo Siemens 808D Advanced asseguram programmazione intuitiva, precisão ±0,01 mm e fiabilidade industrial. De série: bucha hidráulico Ø 200 mm com centralina, contraponto hidráulica, lubrificação automática, handwheel elettronica, refrigerante e carterizzazione completa. Com motor 5,5 kW e velocidade 30–2500 rpm a regulação contínua, é a escolha adequada para oficinas, manutenção e pequenos lotti em produção.

---

Especificações principais

Capacidade: Ø sobre o bancada 400 mm, distância entre pontos 750 mm
Furo bucha Ø 66 mm, encaixe A2-6
Velocidade bucha 30–2500 rpm (stepless)
Curso eixos: X 210 mm / Z 750 mm
Rapide eixos: X 6 m/min / Z 8 m/min

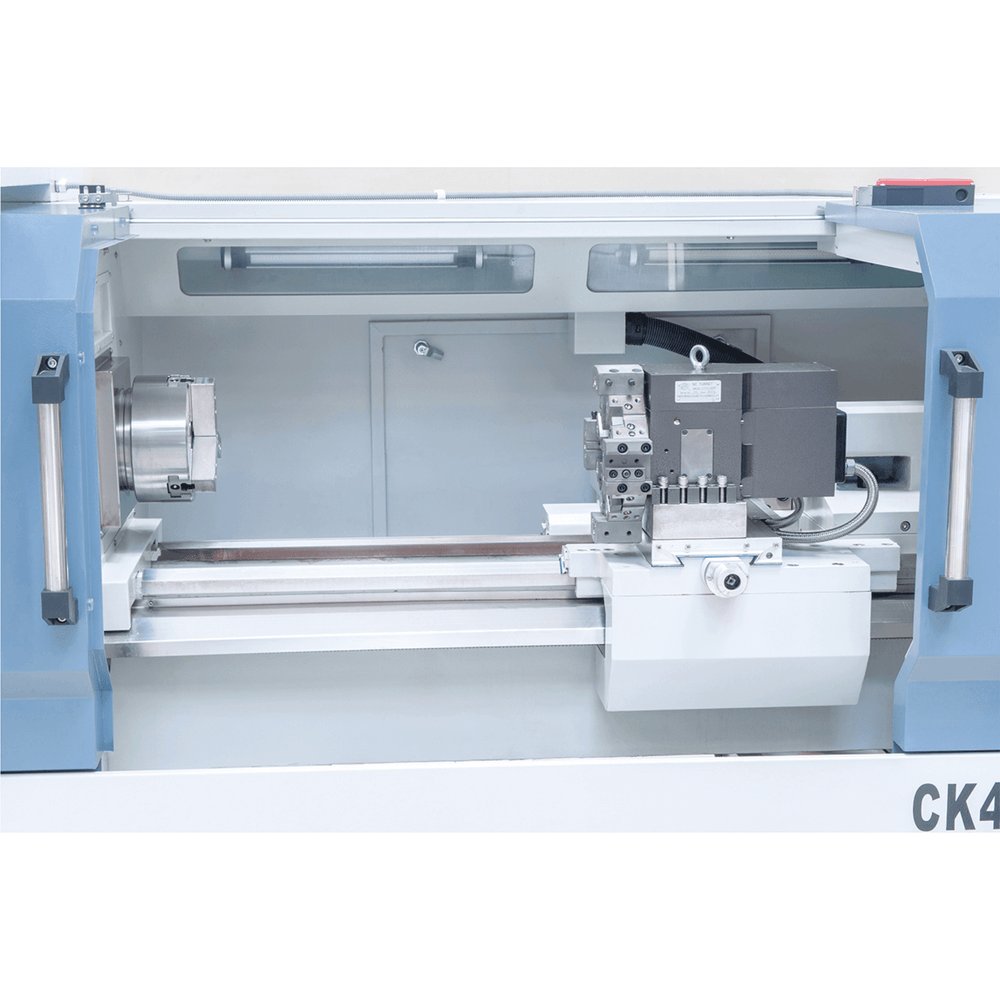

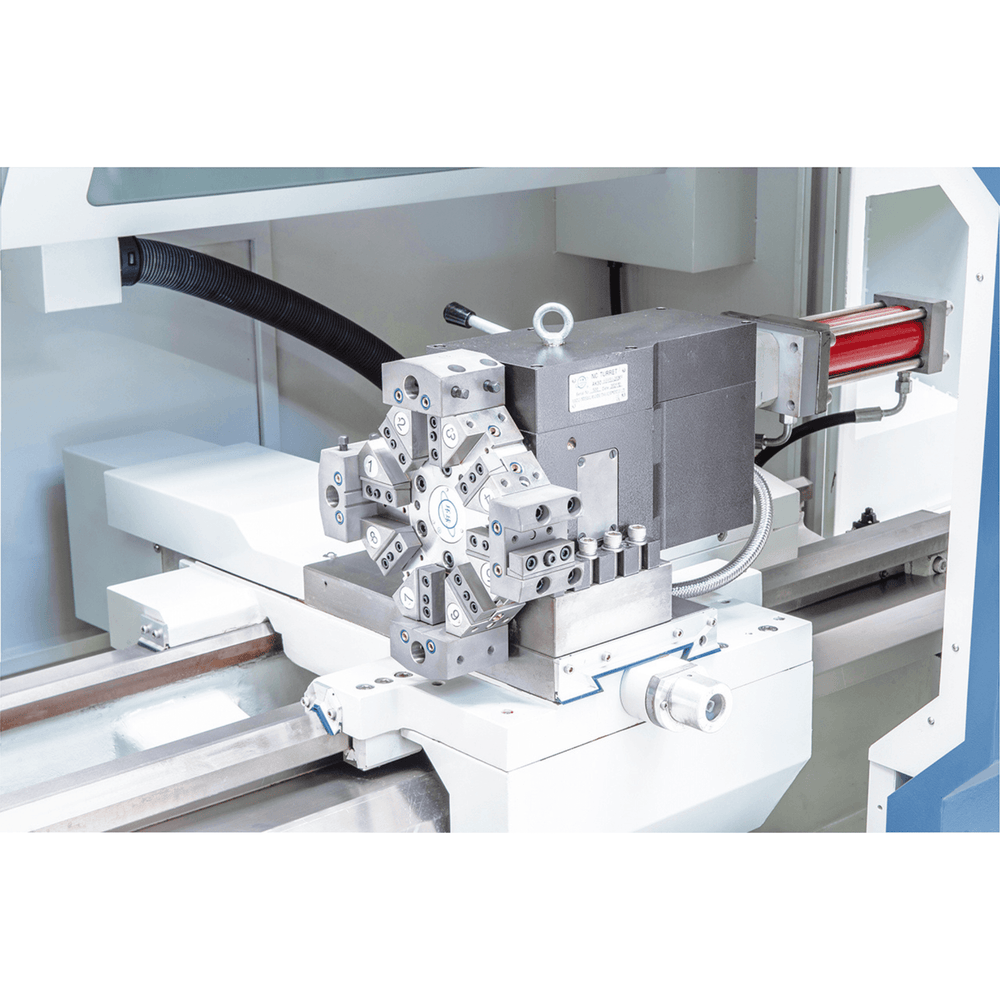

Torreta automática 8 posições, ferramentas 20×20 mm
Siemens 808D Advanced com handwheel elettronica
Precisão de posicionamento ±0,01 mm

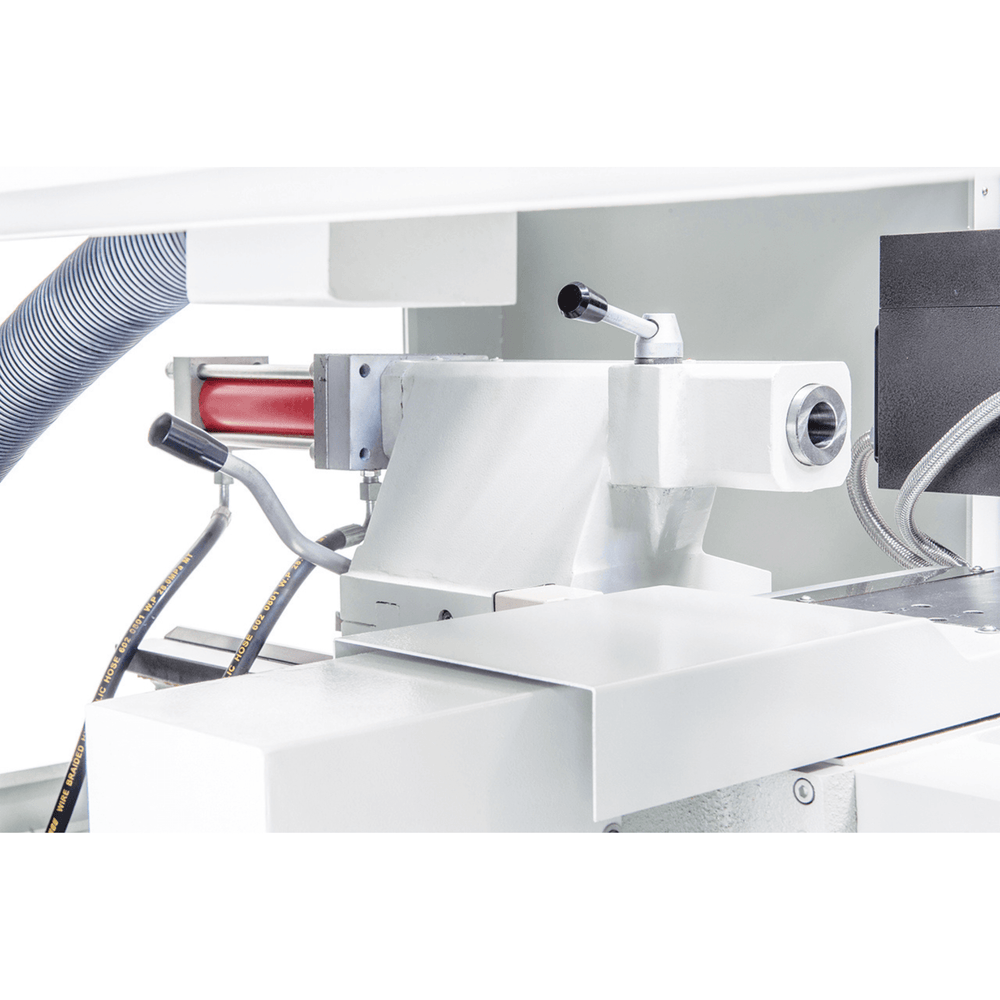

Contraponto MT4 com canotto Ø 55 mm, curso 140 mm (regulação hidráulica)

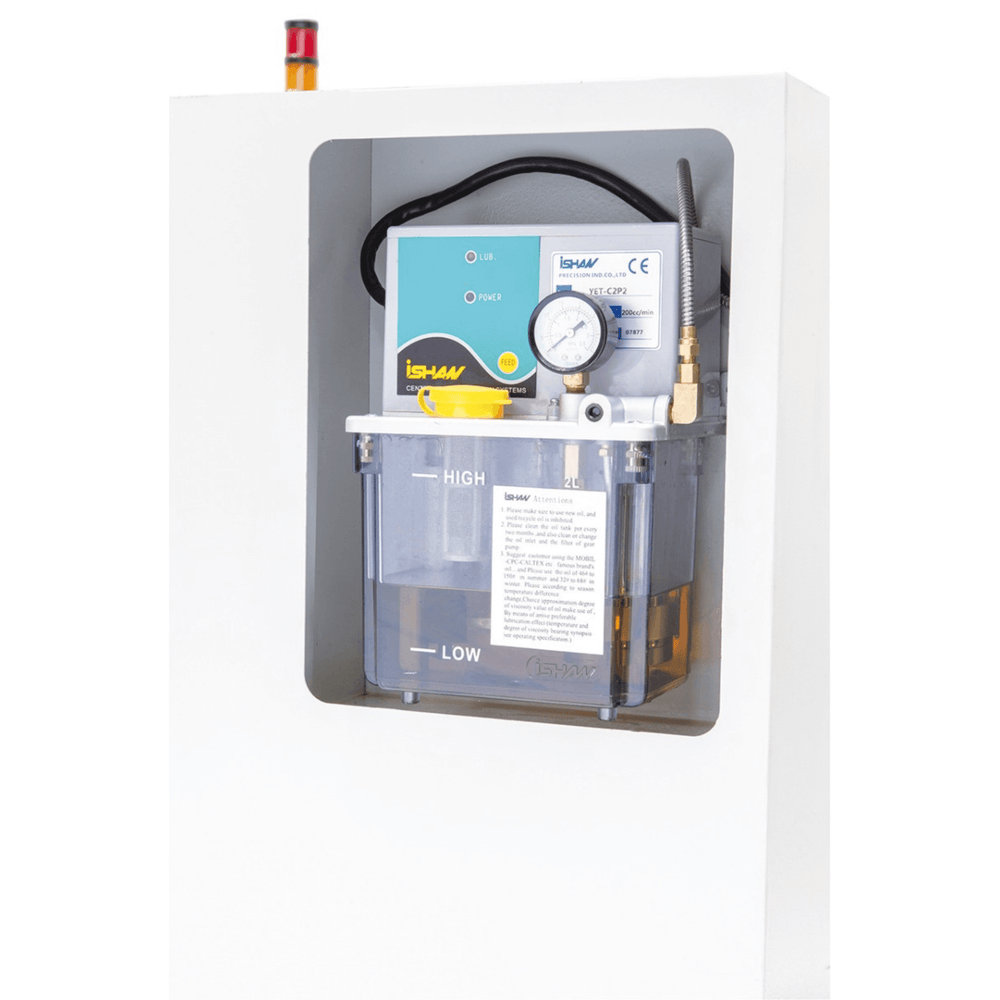

Lubrificação automática eixos e refrigerante integrado
Estrutura rigida: barramento 330 mm, máquina 1780 kg
Motor 5,5 kW, carterizzazione e segurança CE

---

Tabela técnica:

Específica	Valor
Distância entre as brocas	750 mm
Altura brocas	200 mm
Ø torneável sobre o bancada	400 mm
Ø torneável sobre o carro transversal	240 mm
Largura barramento	330 mm
Furo bucha	Ø 66 mm
Encaixe bucha	A2-6
Velocidade bucha	30 – 2500 rpm (contínua)
Curso eixo X / Z	210 mm / 750 mm
Rapide X / Z	6 / 8 m/min
Torreta	8 posizioni
Sezione ferramenta	20 × 20 mm
Precisão posicionamento	± 0,01 mm
Ø canotto contraponto	55 mm
Curso canotto contraponto	140 mm
Cone contraponto	MT4
Potência motor	5,5 kW
Dimensões máquina (L×P×A)	2850 × 1510 × 1950 mm
Peso	1780 kg

---

Conteúdo da embalagem:

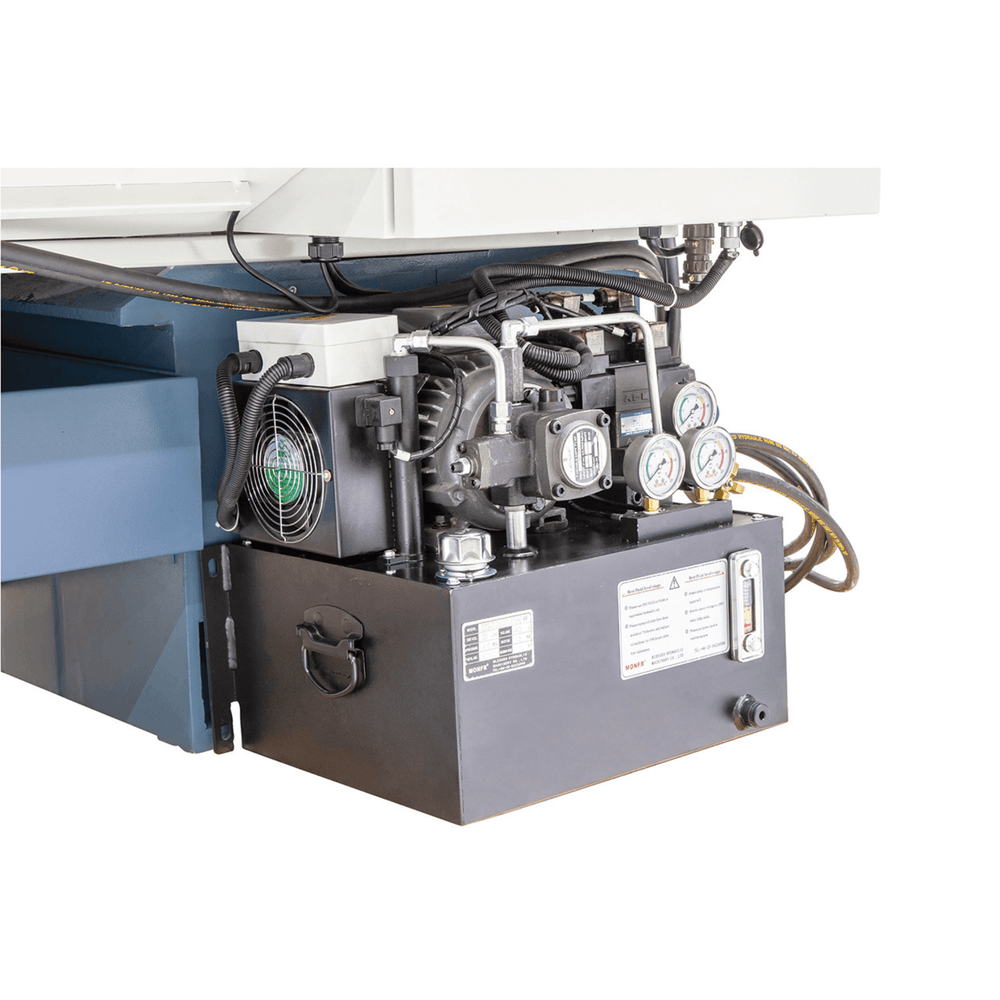

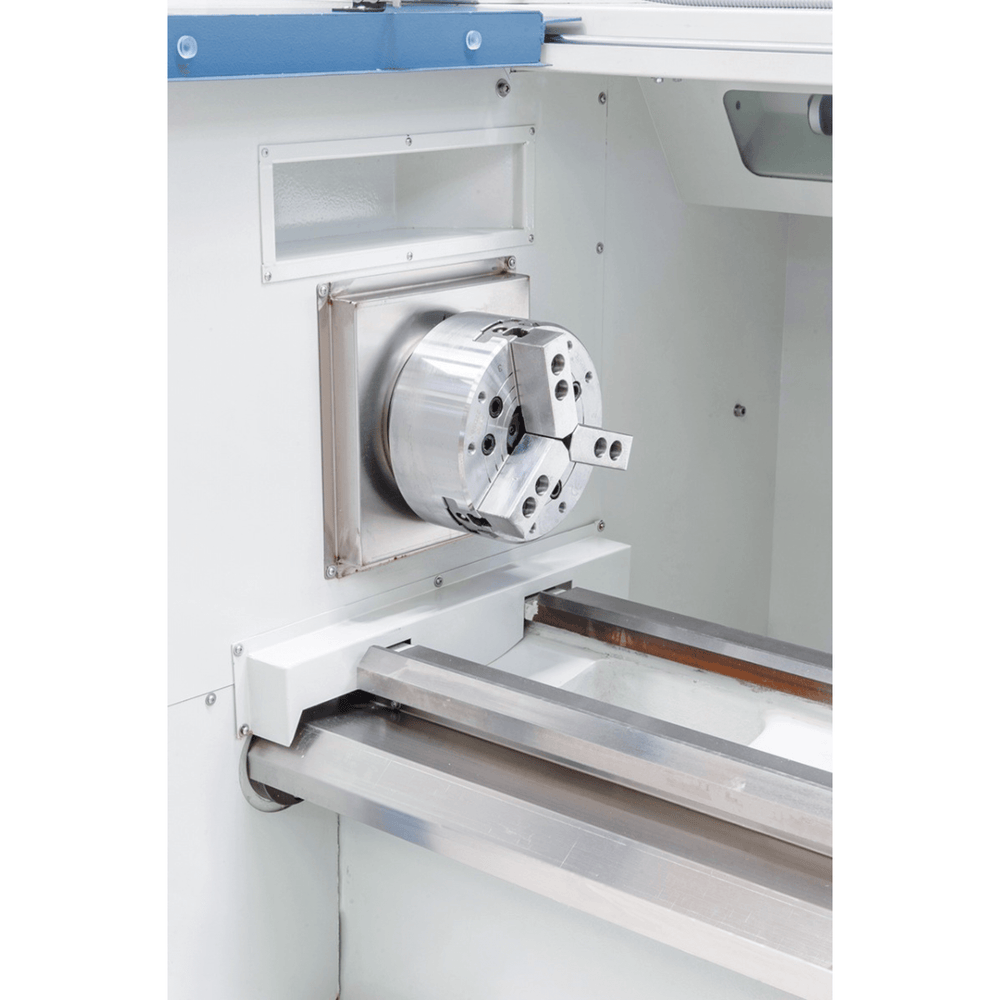

Bucha hidráulico 3 mordentes Ø 200 mm com centralina hidráulica

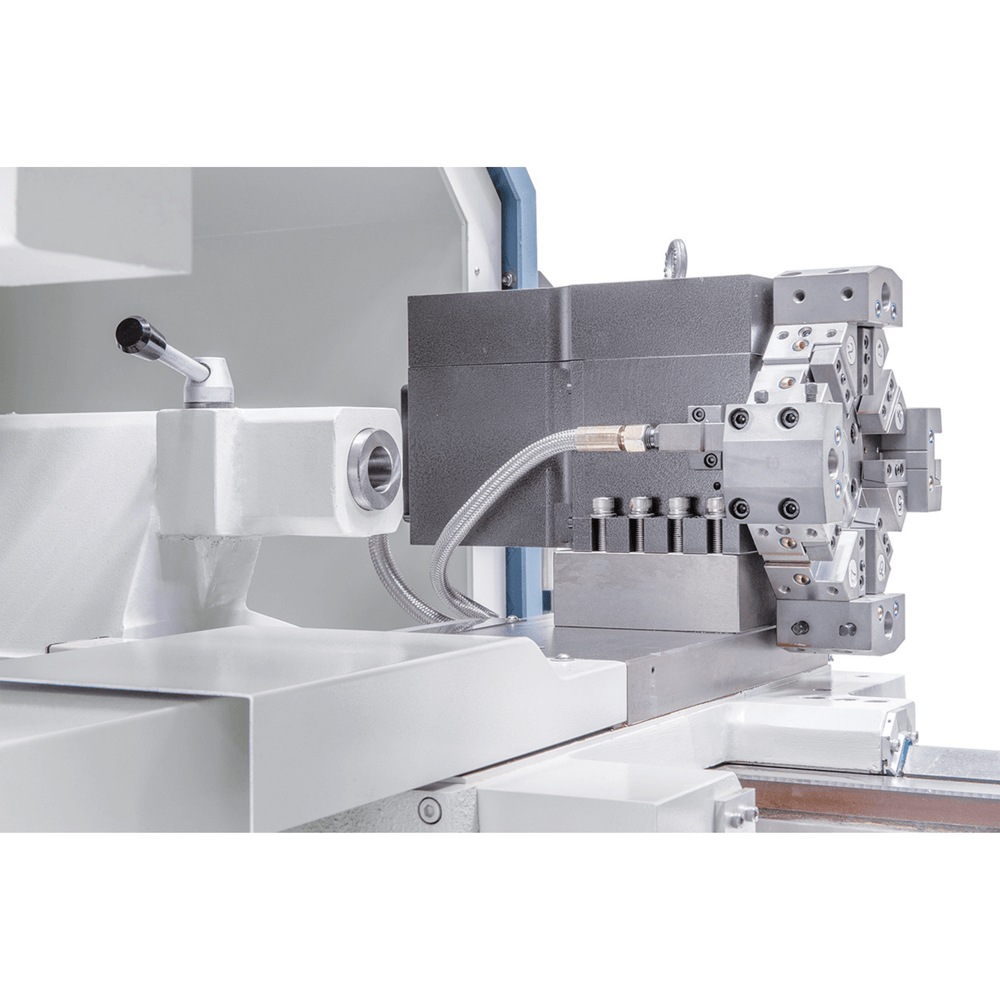

Torreta automática 8 posições + 3 porta-ferramentas

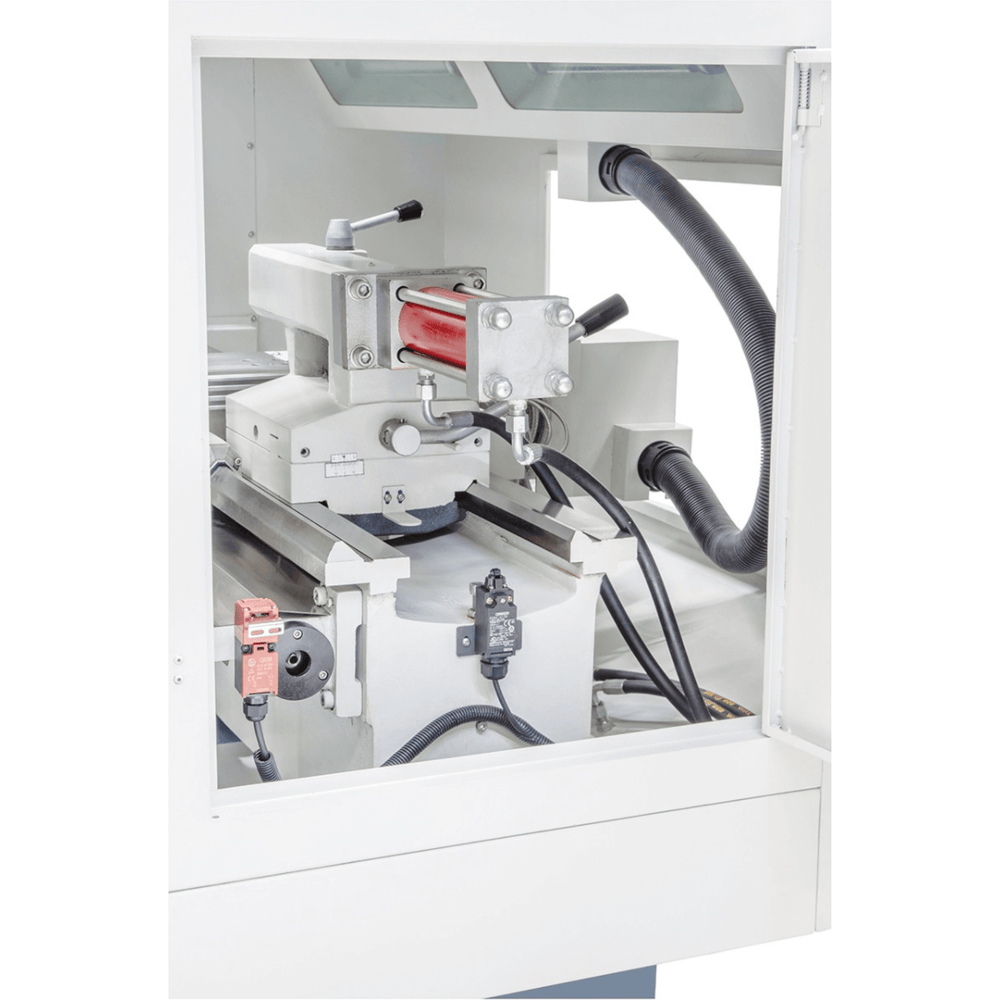

Regulação hidráulica canotto contraponto
Controlo Siemens 808D Advanced

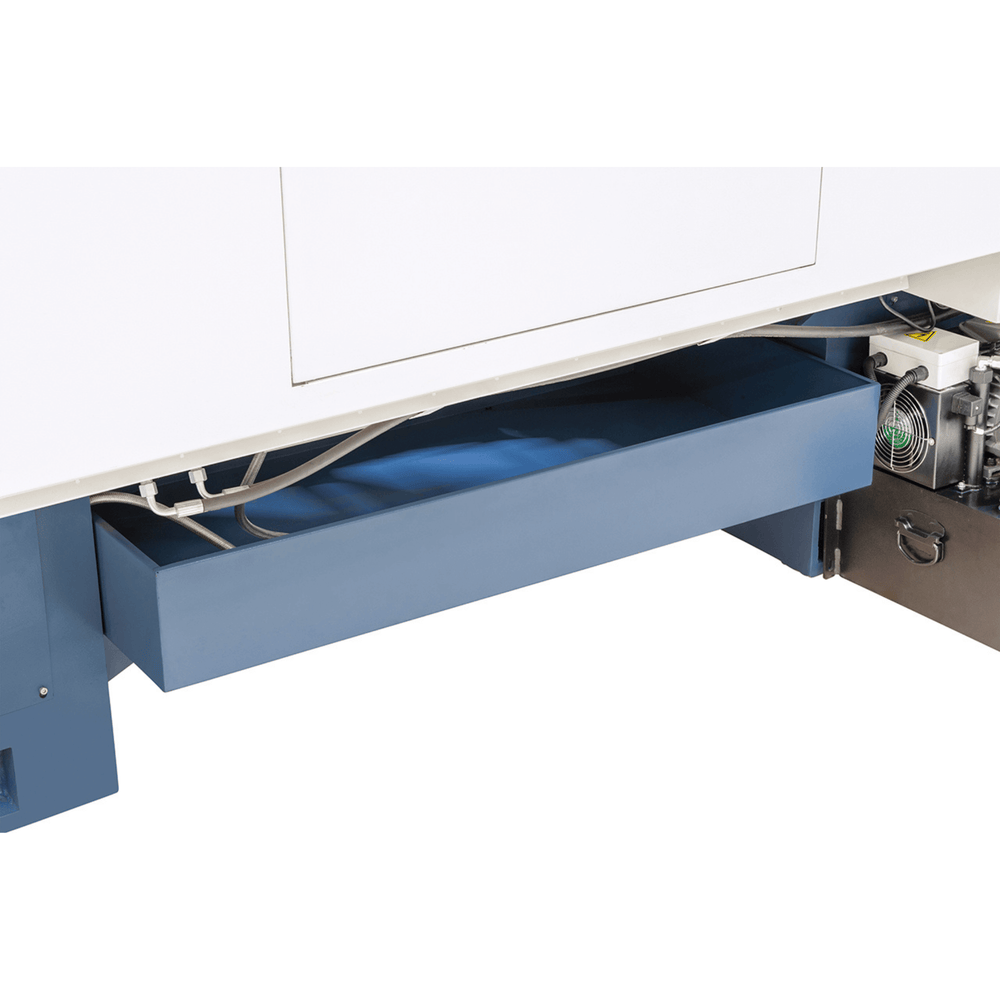

Dispositivo refrigerante e lubrificação automática eixos
Vão LED máquina
Contraponto rotativo MT4

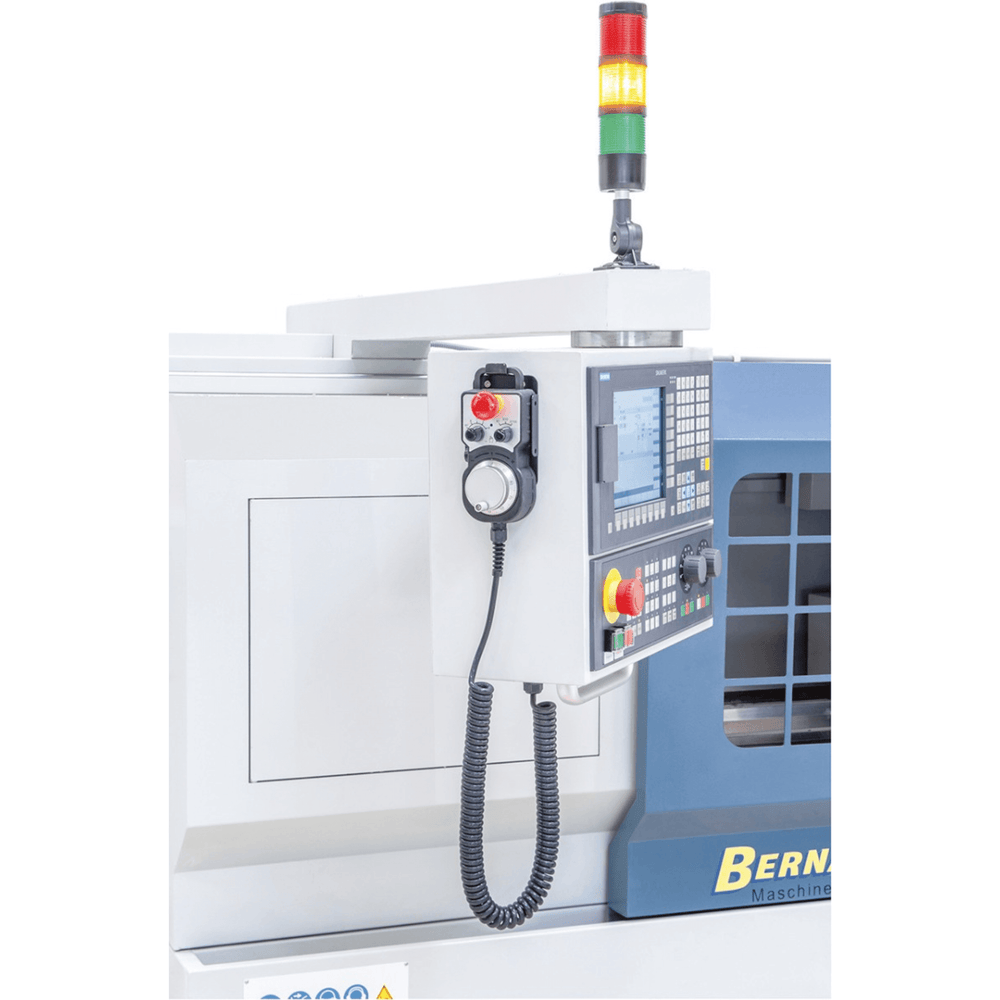

Handwheel elettronica (MPG)
Carterizzazione integrale da máquina
Conjunto ferramentas e acessórios standard

Logística

Envio Bernardo: 5–9 dias úteis (7 dias para ou Sobre o de Itália). Peças sobressalentes originais disponíveis com envio em 3–5 dias úteis. Apoio ao cliente em italiano disponível.

Perguntas frequentes

Cos'è o controlo Siemens 808D Advanced e quê permite?

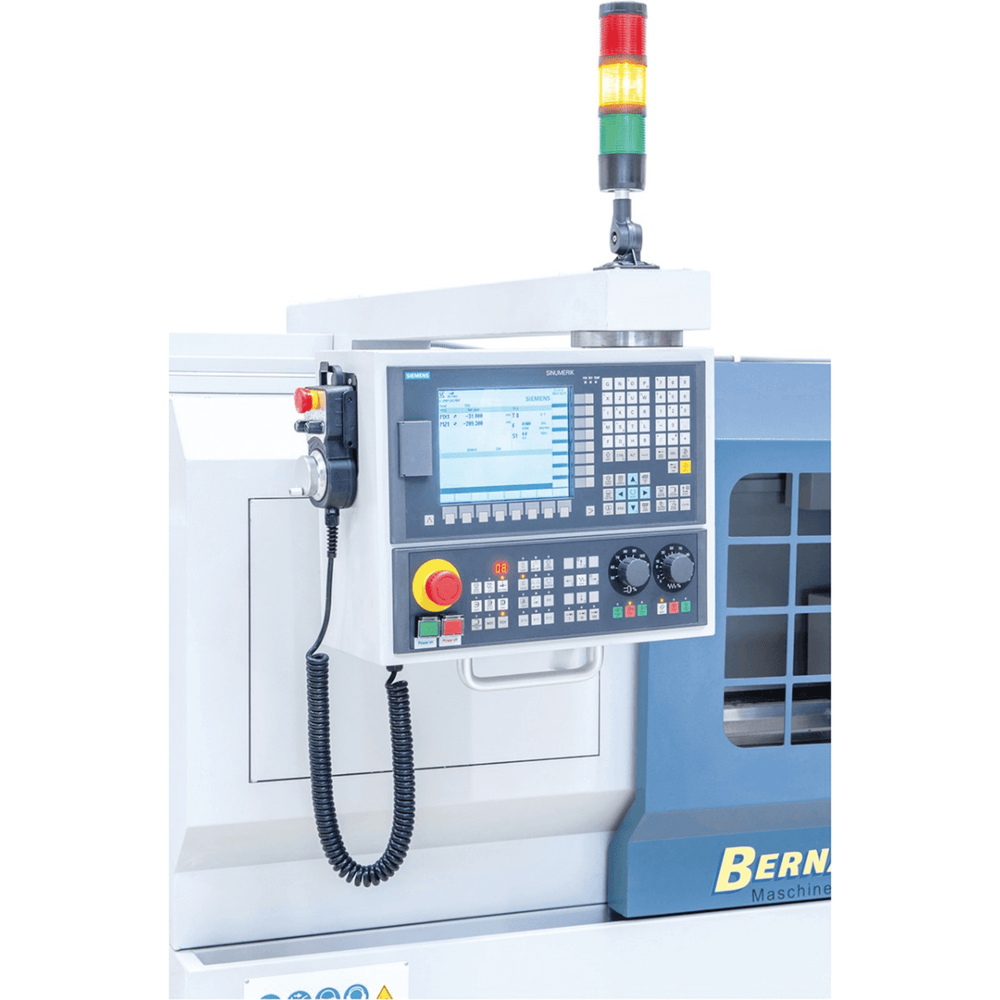

O Siemens 808D Advanced é o CNC montato sobre o torno CK 400. Permite a programmazione em código ISO/DIN (G-code) com simulazione grafica do percorso ferramenta antes dell'esecuzione, ciclos fissi para torneamento, roscagem e furação ripetibile, gestão de até 16 ferramentas em memoria. A tastiera ergonómica e o display a colori o rendono accessibile também a operadores que iniziano com o CNC.

Um operador com esperienza apenas na tornos manuais pode usar o CK 400?

Sim, com uma curva de apprendimento de 2–4 semanas. O Siemens 808D tem uma modalità MDI (Manual Data Input) que esegue operações individuais como um torno manual, e a programmazione conversazionale guia ou operador na creazione do programma sem dover scrivere G-code de zero. Para quem parte de zero se consiglia o corso Siemens Operate de 16 horas.

Qual é a diferença entre CK 400 × 750 e as versões com distância entre pontos diversa?

O número depois × indica a distância entre as brocas em mm — a comprimento máxima de peça torneável. CK 400 × 750: comprimento máxima 750 mm. O diâmetro torneável sobre o bancada (400 mm) rimane invariato. A escolha depende da comprimento máxima dos veios e das barras de trabalhar em produção.

Peças sobressalentes, assistência e formazione disponíveis?

Peças sobressalentes originais disponíveis com envio em 3–5 dias úteis. Formazione CNC Siemens 808D disponível através de centros autorizzati. Apoio ao cliente em italiano disponível.

Que fondazione exige o CK 400?

O CK 400 pesa 950–1.200 kg a segunda da configuração. Um pavimento industrial standard (15 cm betão armato) é suficiente. Não exige fondazione especial mas deve livellato com parafusos de regulação — a planeza do barramento influisce diretamente sobre a conicità da torneamento.
