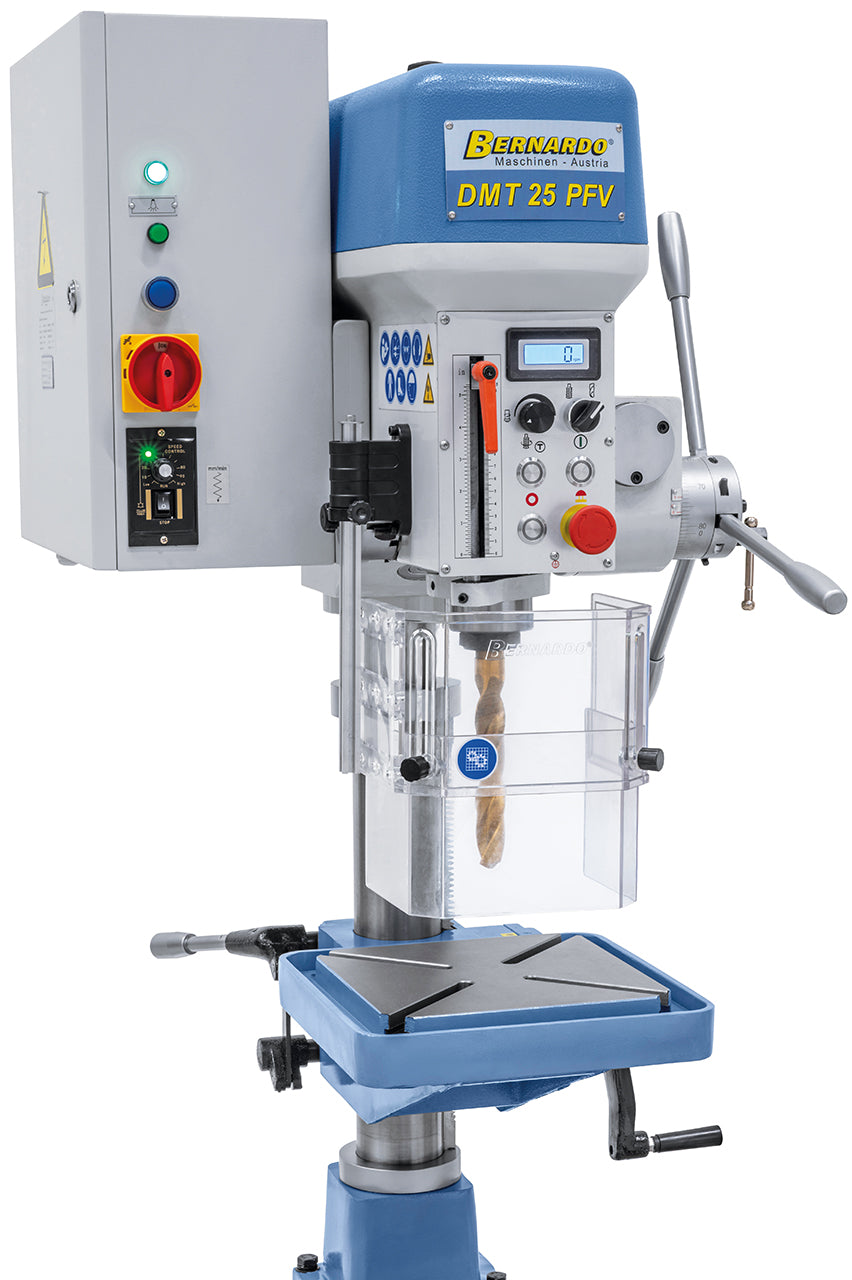

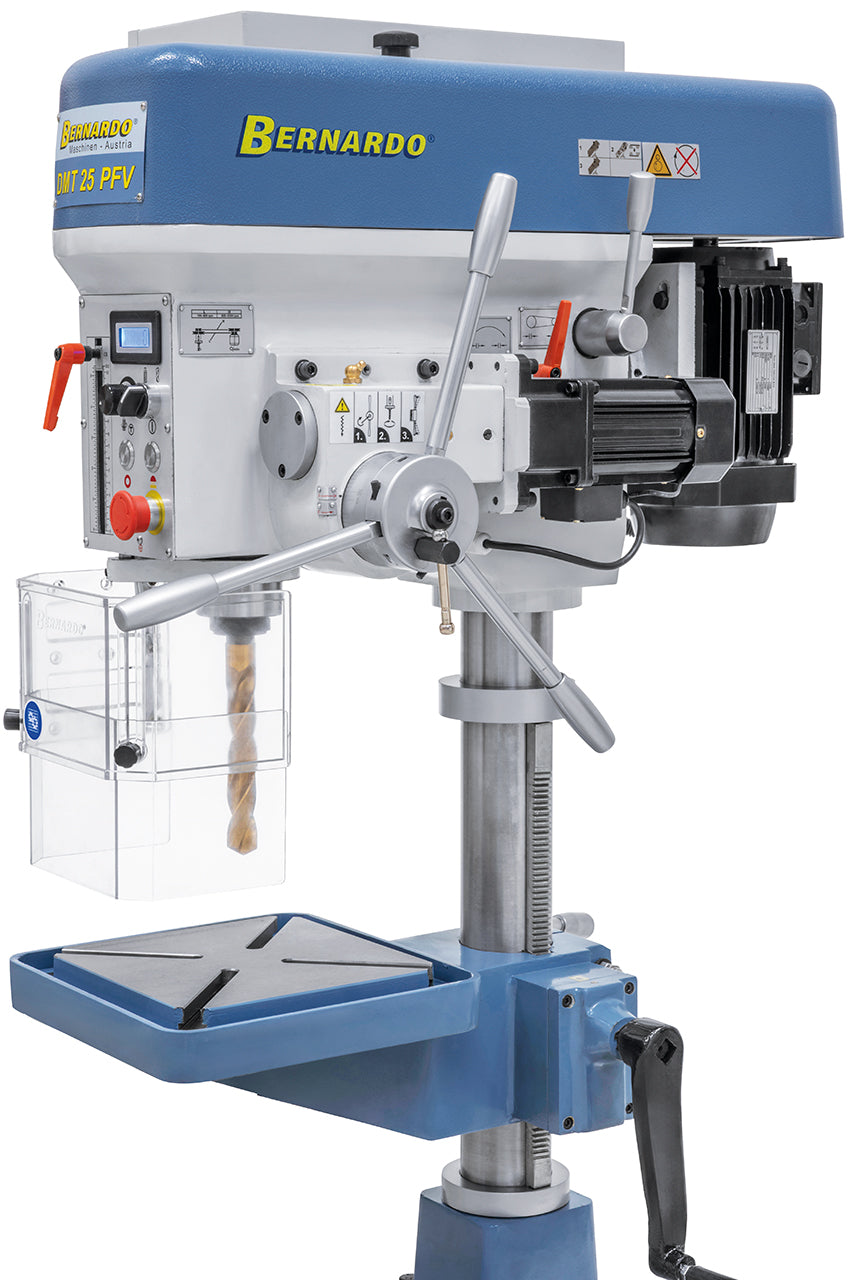

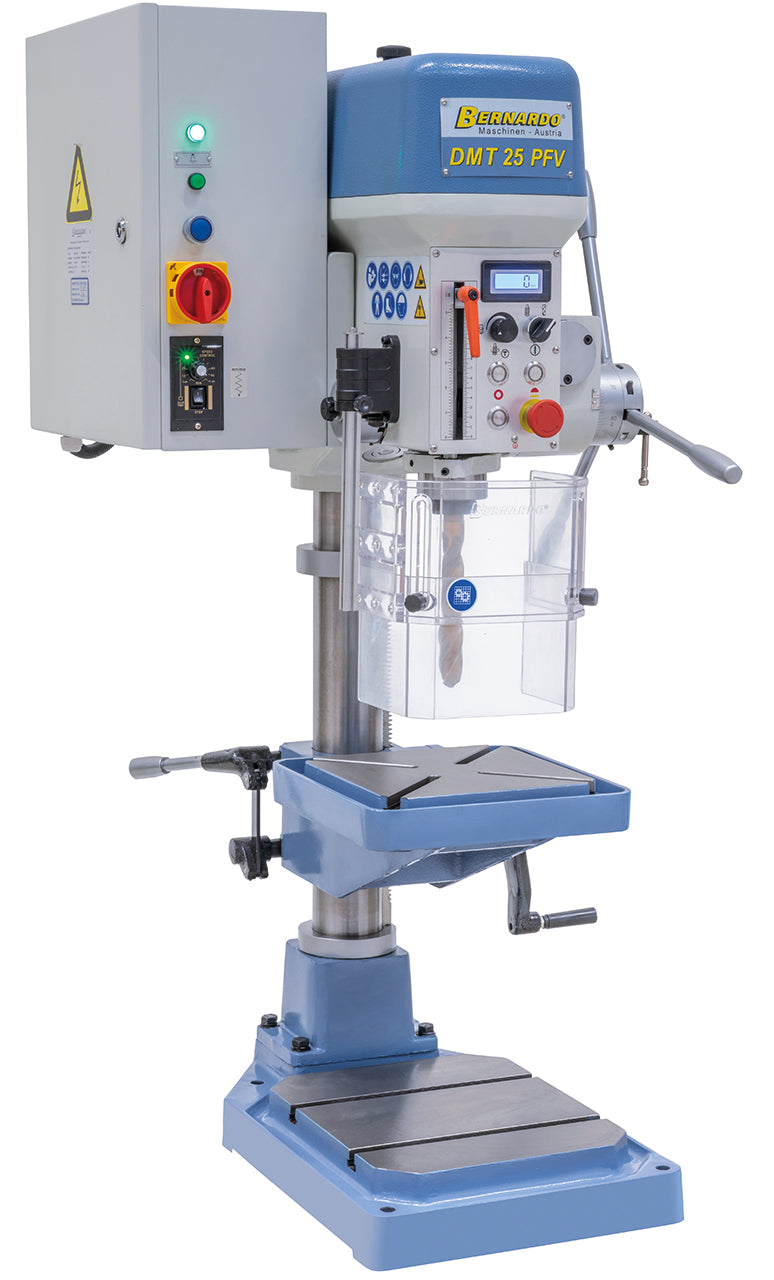

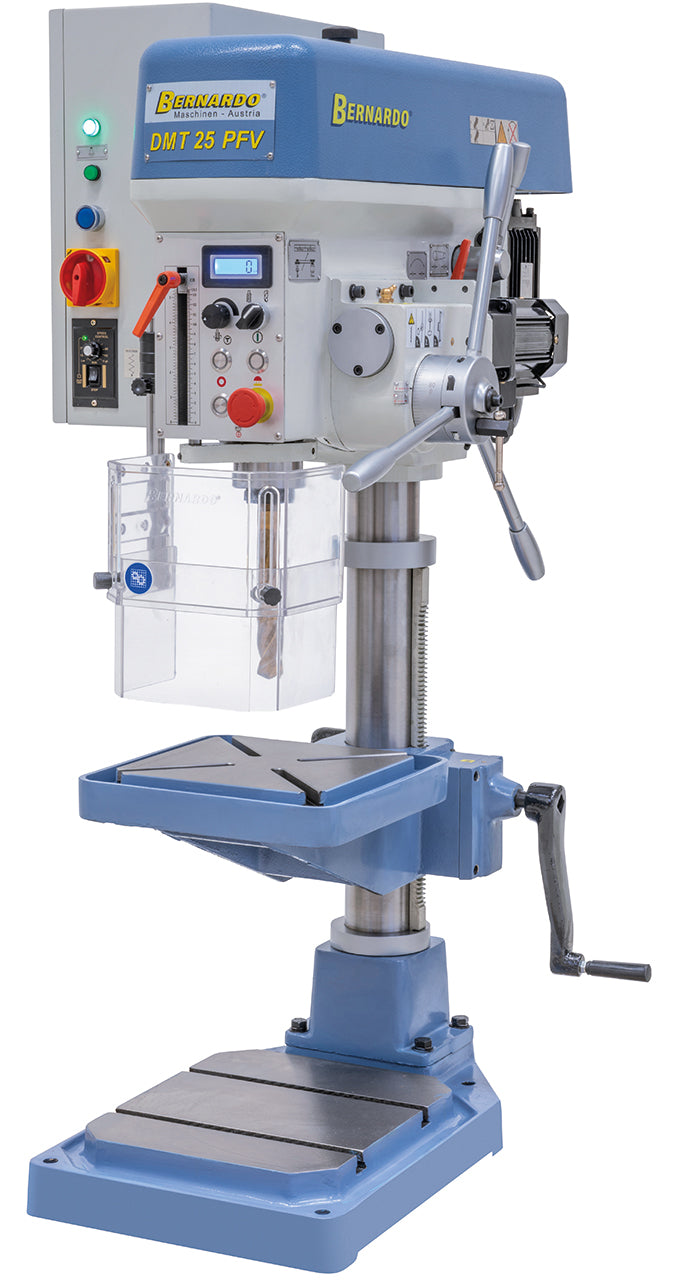

A Bernardo DMT 25 PFV é uma furadora de coluna de bancada para uso profissional, com capacidade de furação de 25 mm, roscagem até M 20, regulação contínua da velocidade de 100 a 3.300 rpm e avanço automático do fuso de série. A Bernardo é uma marca austríaca de máquinas-ferramenta, distribuída pela Krollit, distribuidor oficial Bernardo desde 2007.
- Capacidade de furação máx.: 25 mm
- Roscagem máx.: M 20 com inversão automática de rotação
- Cone do fuso: MT 3
- Velocidade do fuso contínua: 100–620 / 620–3.300 rpm
- Avanço automático do fuso: 0–100 mm/min

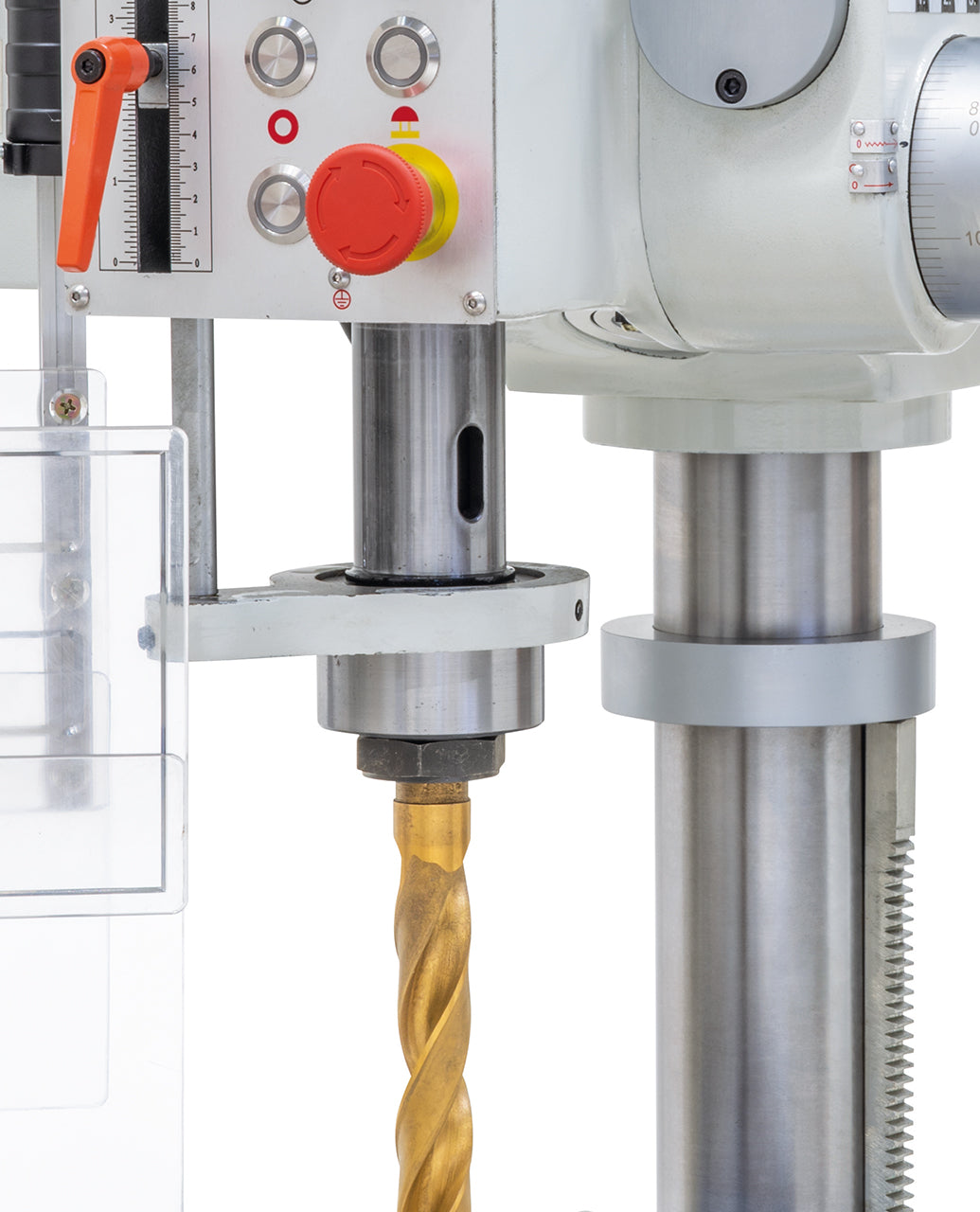

- Curso do fuso: 135 mm
- Concentricidade no fuso: ≤ 0,02 mm
- Potência do motor: 1,1 kW (S1 100%) / 400 V trifásico

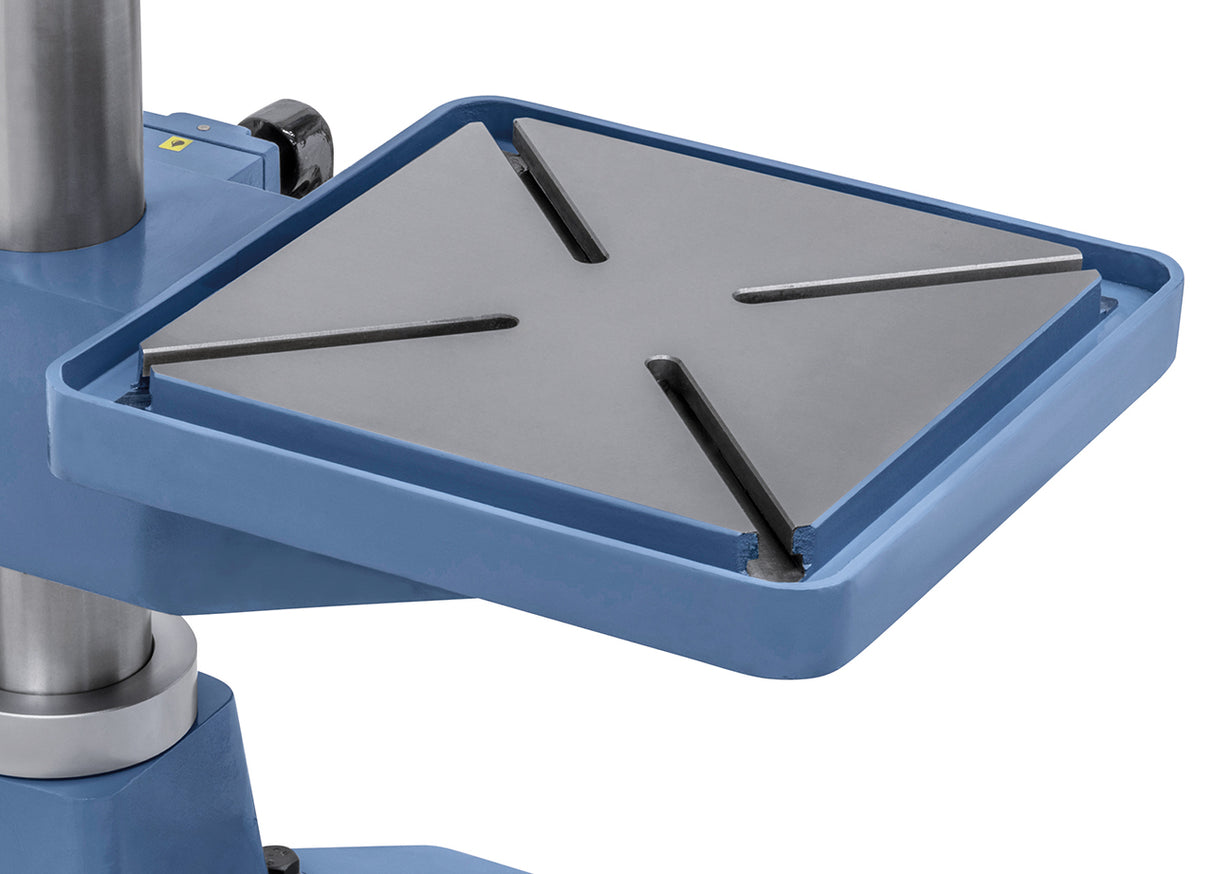

- Mesa de 252 x 252 mm com ranhuras em T de 14 mm
- Peso: 206 kg
Quem usa a DMT 25 PFV e para quê
A DMT 25 PFV destina-se a oficinas mecânicas e departamentos de manutenção que executam furações e roscagens repetitivas em aço, ferro fundido e ligas leves. O avanço automático do fuso, regulável de 0 a 100 mm/min, liberta o operador durante furações profundas em série e mantém constante a pressão de corte, prolongando a vida útil das brocas. O dispositivo de roscagem com inversão automática permite roscar até M 20 diretamente na máquina, sem roscagem manual posterior. A regulação contínua da velocidade adapta o corte ao material e ao diâmetro sem mover correias, uma vantagem concreta para quem alterna pequenos diâmetros a alta velocidade com furações de 20–25 mm a baixa velocidade.
Logística e assistência Krollit
Envio em 5-9 dias úteis. Para máquinas com mais de 200 kg, entrega ao nível do solo com plataforma elevatória incluída. Assistência técnica disponível durante toda a vida do produto. Peças sobresselentes originais Bernardo disponíveis a partir do armazém Krollit, Monteforte Irpino (AV), Itália, tel. +39 0825-1494022.
Para quem é a DMT 25 PFV
| Perfil | Compatibilidade | Motivo |
|---|
| Oficina mecânica com furações em série | Adequada | Avanço automático 0–100 mm/min e batente de profundidade regulável para ciclos repetitivos |
| Departamento de manutenção industrial | Adequada | Roscagem M 20 com inversão automática e motor de 1,1 kW em serviço contínuo S1 |
| Serralharia metálica ligeira | Adequada | Capacidade de 25 mm em aço e mesa com ranhuras em T de 14 mm para fixação das peças |
| Amador com oficina doméstica | Não indicada | Alimentação trifásica de 400 V e peso de 206 kg excedem as necessidades e as instalações típicas de um uso amador |
Não indicada para: oficinas apenas com alimentação monofásica de 230 V, uma vez que o motor requer rede trifásica de 400 V, nem para trabalhos de fresagem, não estando o fuso preparado para cargas radiais.
Capacidade de trabalho
| Capacidade de furação máx. | 25 mm |
| Roscagem máx. | M 20 |
| Curso do fuso | 135 mm |
| Avanço do fuso | 0–100 mm/min |
| Batente de profundidade | Regulável |
Fuso e velocidade
| Cone do fuso | MT 3 |
| Velocidade do fuso, contínua | 100–620 / 620–3.300 rpm |
| Concentricidade medida no fuso | ≤ 0,02 mm |
| Indicação digital da velocidade | De série |
Mesa e dimensões
| Distância fuso-coluna | 240 mm |
| Distância máx. fuso-mesa | 355 mm |
| Distância fuso-base | 670 mm |
| Diâmetro da coluna | 85 mm |
| Dimensões da mesa / ranhuras em T | 252 x 252 mm / 14 mm |
| Superfície de trabalho da base | 365 x 305 mm |
| Dimensões da máquina (L x P x A) | 600 x 840 x 1.280 mm |
| Peso aprox. | 206 kg |

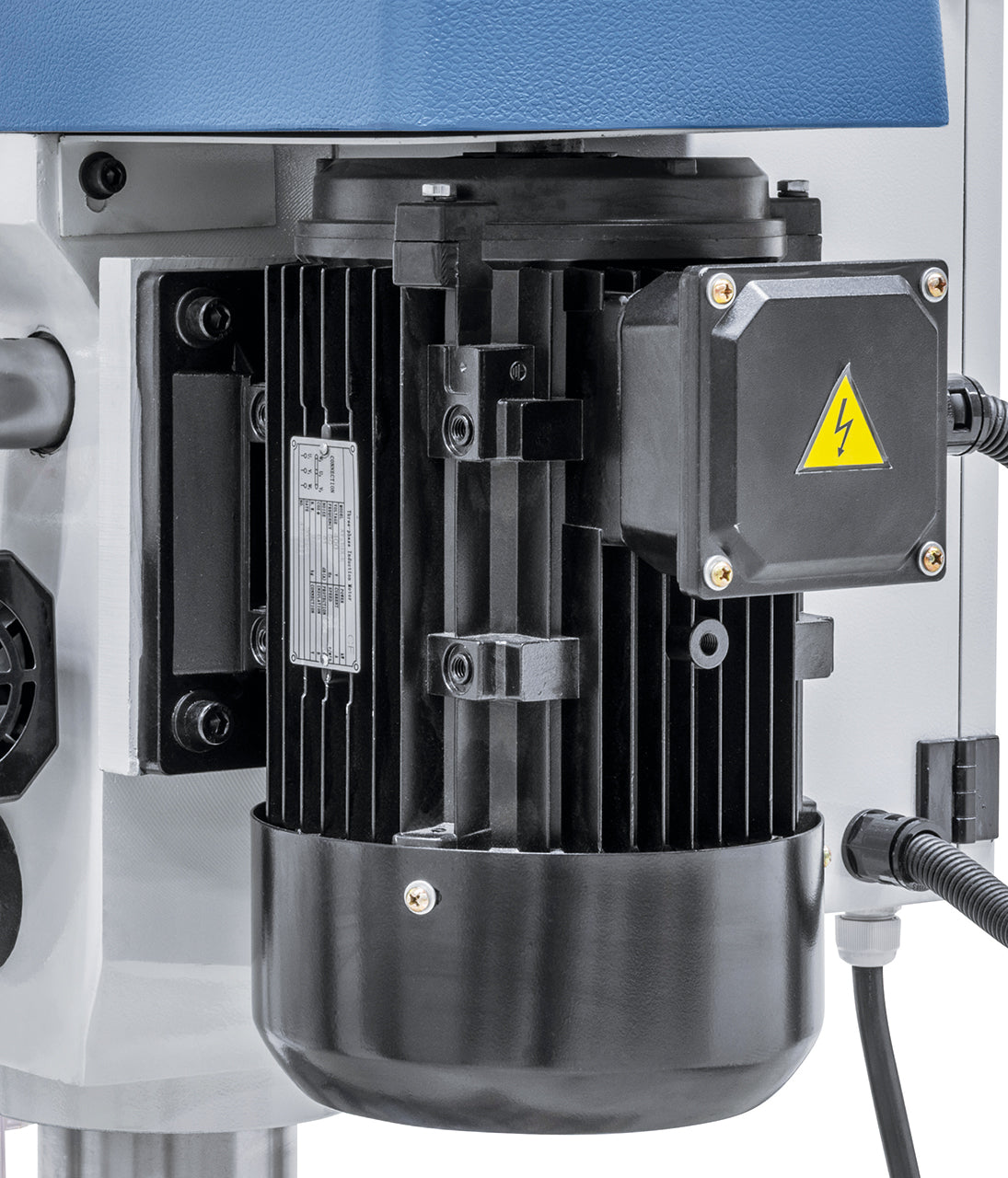

Motor e alimentação
| Potência fornecida S1 100% | 1,1 kW / 400 V |
| Potência absorvida S6 40% | 1,5 kW / 400 V |
Equipamento de série
- Bucha de aperto 5-20 mm / B 22
- Haste porta-bucha MT 3 / B 22
- Indicação digital da velocidade
- Avanço automático do fuso
- Casquilho de redução cone morse MT 3 / MT 2
- Dispositivo de roscagem
- Lâmpada LED da máquina

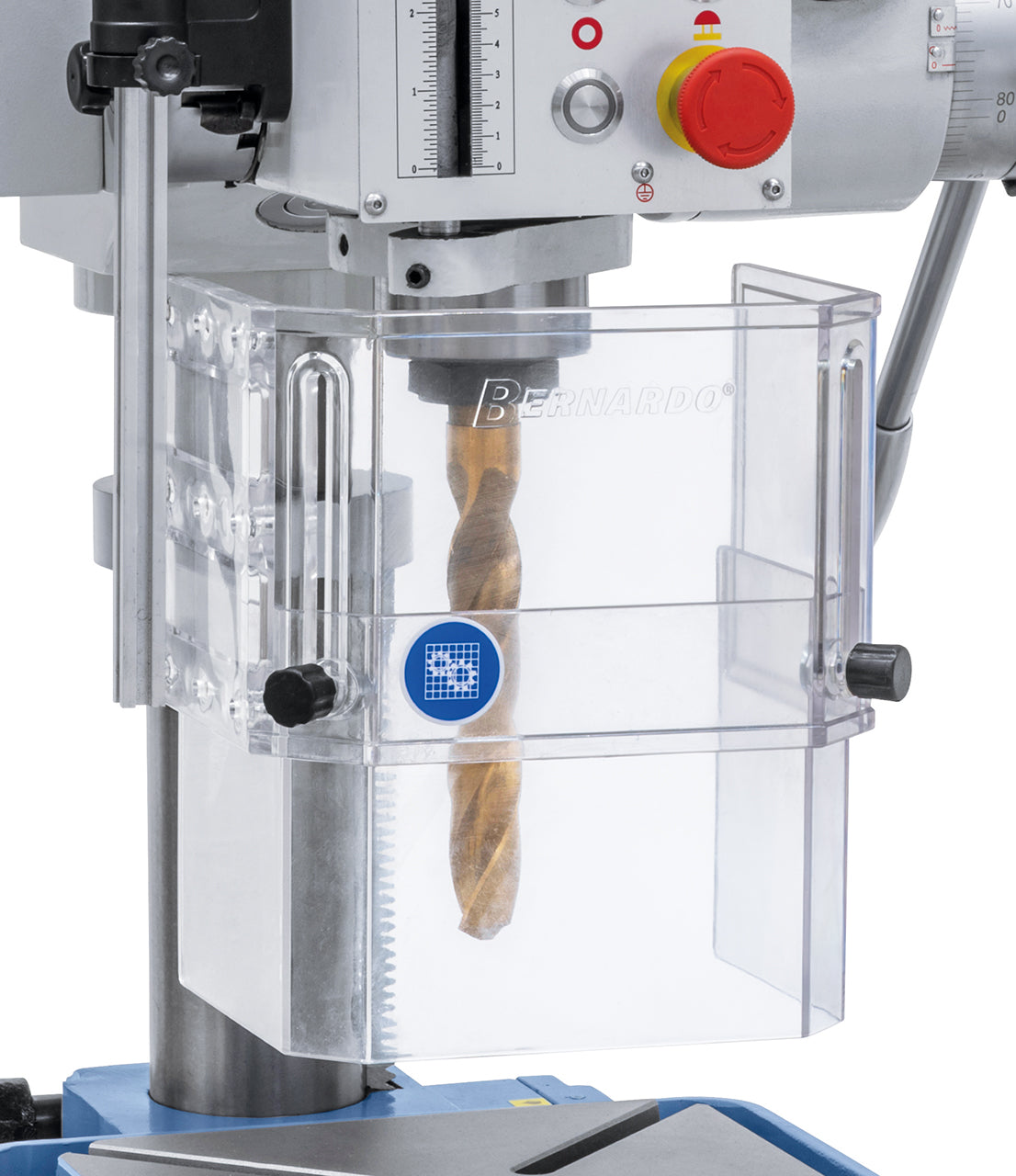

- Proteção regulável em altura conforme as normas CE
Perguntas frequentes
A Bernardo DMT 25 PFV funciona com alimentação monofásica de 230 V?
Não, o motor requer alimentação trifásica de 400 V. A potência fornecida é de 1,1 kW em serviço contínuo S1 100% e de 1,5 kW absorvidos em serviço S6 40%. Antes da compra, convém verificar a disponibilidade de uma linha trifásica na oficina; para necessidades monofásicas, contactar a Krollit para avaliar modelos alternativos da gama Bernardo.
Como funciona a roscagem na DMT 25 PFV?
O dispositivo de roscagem está incluído de série e permite roscar até M 20. A inversão automática do sentido de rotação retira o macho do furo no fim do curso, sem intervenção manual. Combinado com o batente de profundidade regulável, o sistema permite roscagens repetíveis, mesmo em furos cegos.

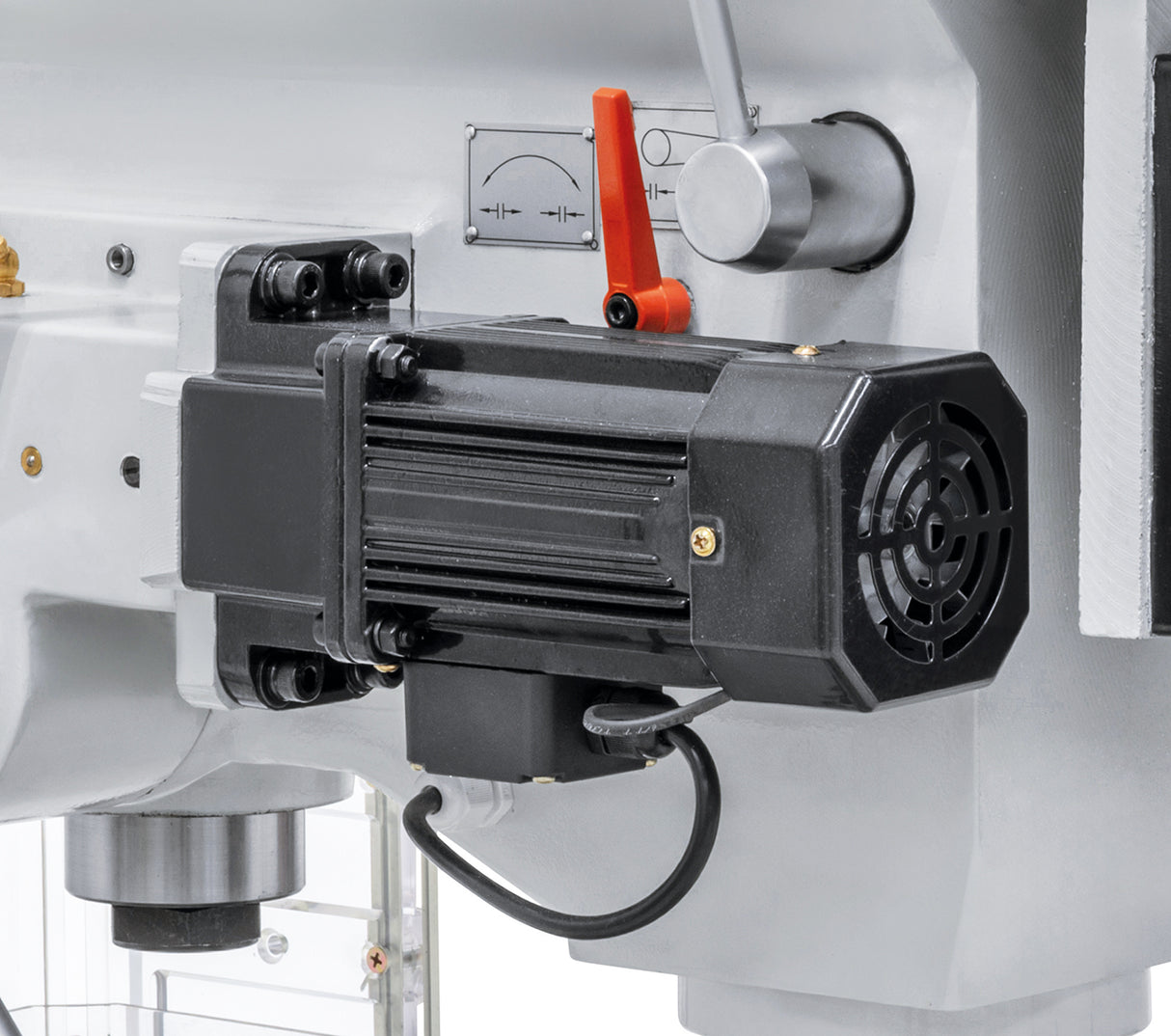

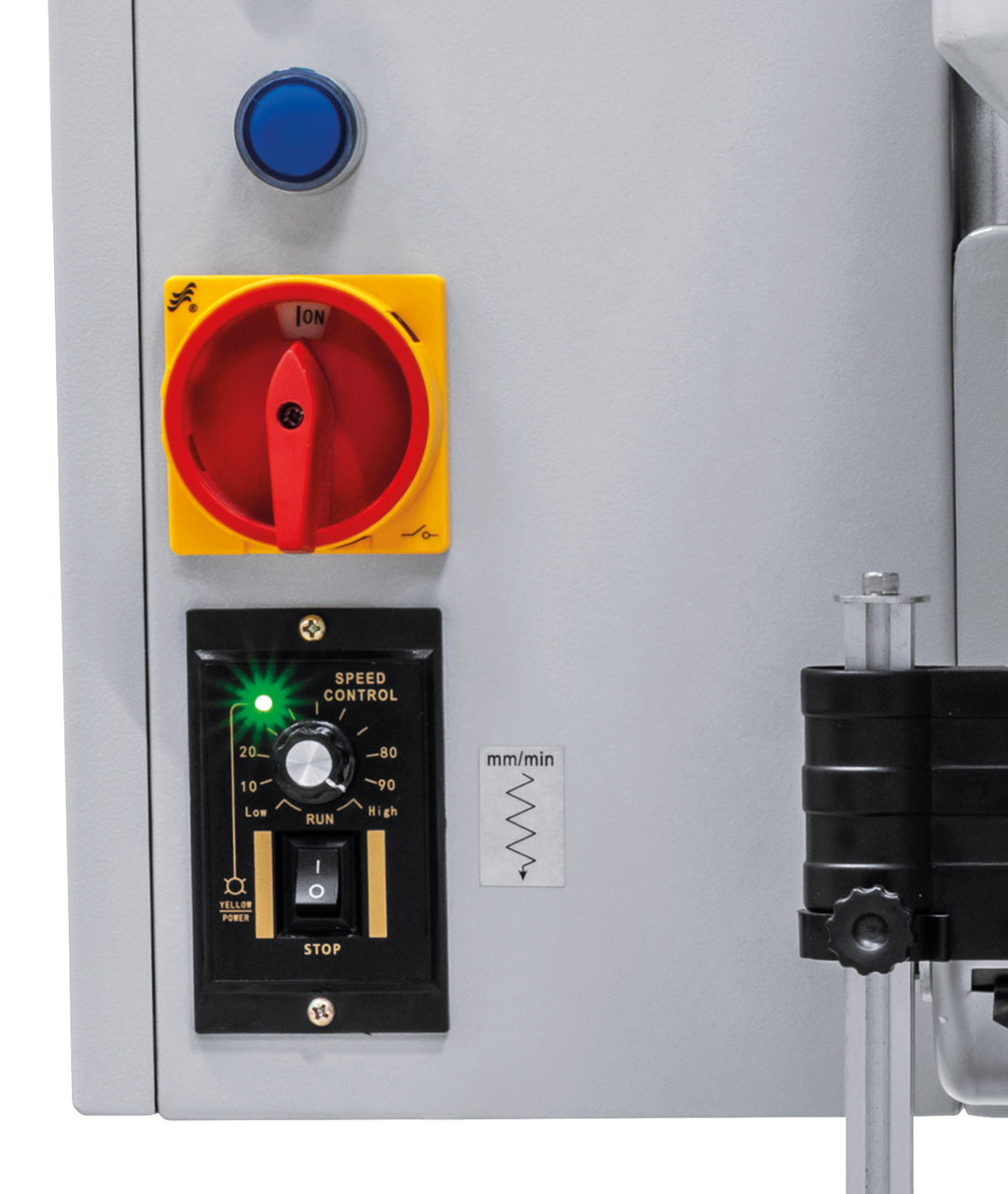

Para que serve o avanço automático do fuso?
O avanço automático, regulável de 0 a 100 mm/min, faz avançar o fuso na peça a velocidade constante, sem ação manual nas alavancas. O resultado é uma pressão de corte uniforme, útil em furações profundas de 20-25 mm e em trabalhos em série, com menor desgaste das brocas e maior repetibilidade do acabamento do furo.
Que precisão oferece o fuso da DMT 25 PFV?
A concentricidade medida no fuso é igual ou inferior a 0,02 mm. Este valor permite furações de precisão e roscagens sem ovalização do furo, um requisito determinante em maquinações com tolerâncias apertadas e na utilização de brocas de pequeno diâmetro a alta velocidade.

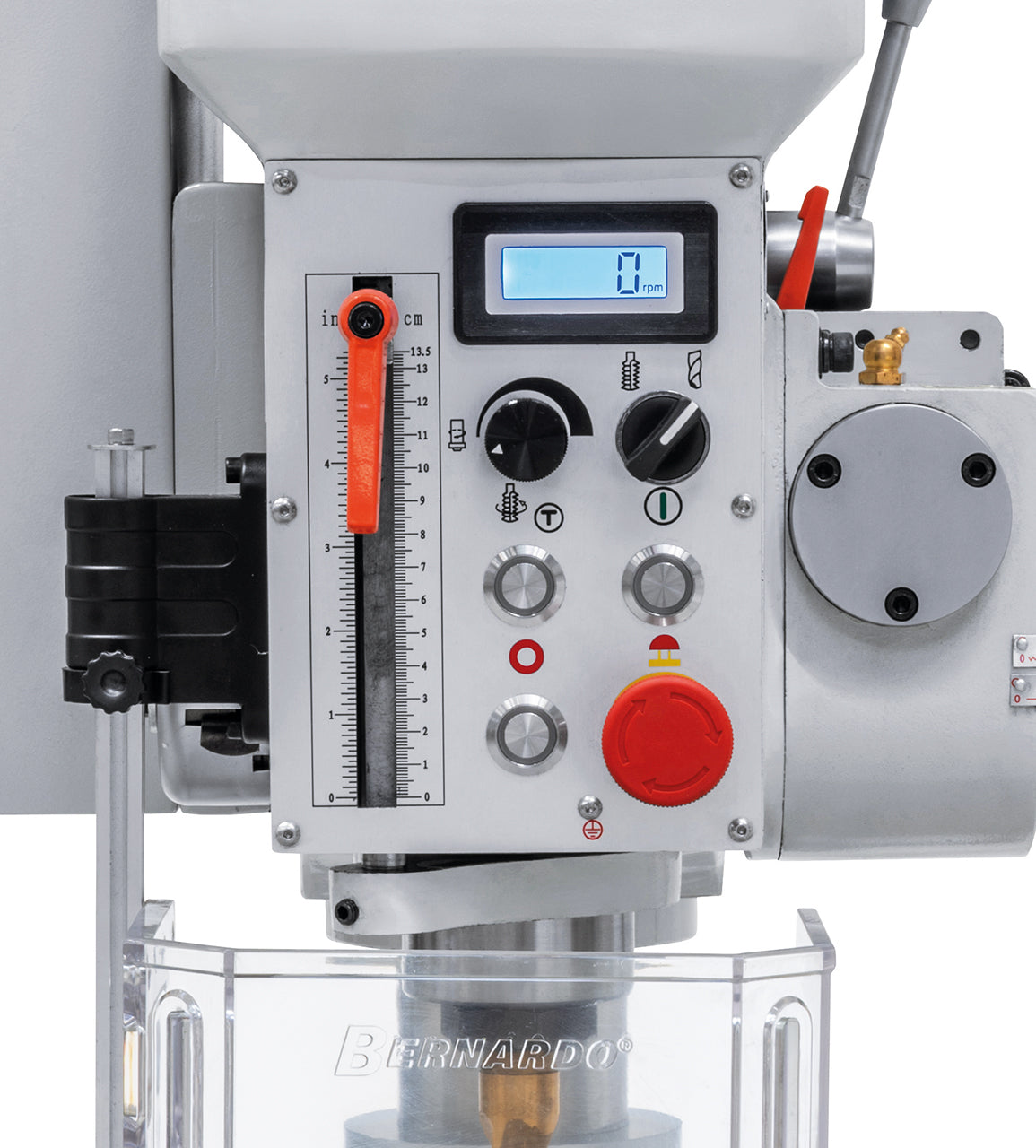

Como se regula a velocidade de rotação?
A velocidade é de variação contínua em duas gamas, 100–620 rpm e 620–3.300 rpm, com indicação digital de série. Não é necessário mover correias entre polias: a regulação é contínua, adaptando a velocidade de corte ao diâmetro da broca e ao material, desde pequenos furos em alumínio até furações de 25 mm em aço.
Que brocas e acessórios se montam na DMT 25 PFV?
A máquina tem um cone morse MT 3 e é fornecida com bucha de aperto 5-20 mm com acoplamento B 22, haste porta-bucha MT 3 / B 22 e casquilho de redução MT 3 / MT 2. É portanto possível usar tanto brocas de haste cilíndrica na bucha como brocas e ferramentas de cone morse MT 3 ou MT 2 montadas diretamente no nariz do fuso.
Como é feita a entrega de uma máquina de 206 kg?
A Krollit envia a partir do armazém de Monteforte Irpino (AV), Itália, em 5-9 dias úteis. Acima de 200 kg, a entrega é feita ao nível do solo com plataforma elevatória incluída. Para a instalação, é necessário prever uma bancada ou base adequadas ao peso e uma linha trifásica de 400 V; a assistência técnica está disponível no +39 0825-1494022.
